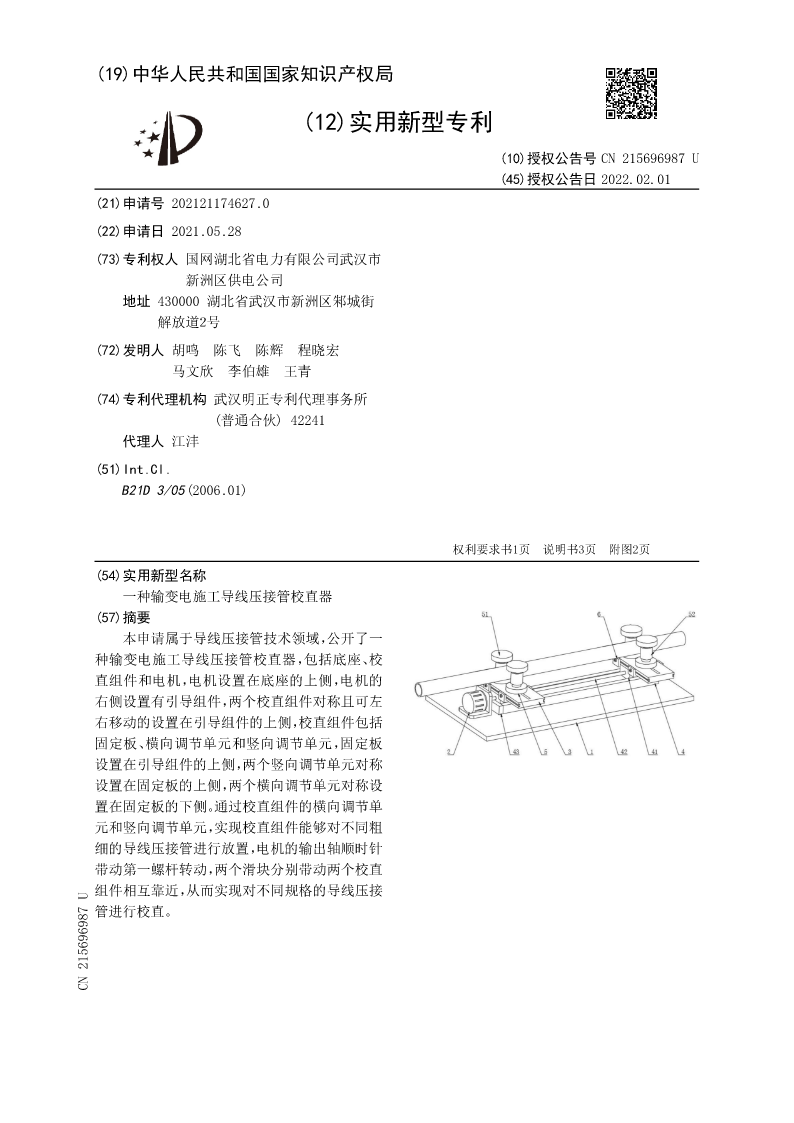

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215696987U
(45)授权公告日2022.02.01
(21)申请号202121174627.0
(22)申请日2021.05.28
(73)专利权人国网湖北省电力有限公司武汉市
新洲区供电公司
地址430000湖北省武汉市新洲区邾城街
解放道２号
(72)发明人胡鸣陈飞陈辉程晓宏
马文欣李伯雄王青
(74)专利代理机构武汉明正专利代理事务所
(普通合伙)42241
代理人江沣
(51)Int.Cl.
B21D3/05(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种输变电施工导线压接管校直器
(57)摘要
本申请属于导线压接管技术领域，公开了一
种输变电施工导线压接管校直器，包括底座、校
直组件和电机，电机设置在底座的上侧，电机的
右侧设置有引导组件，两个校直组件对称且可左
右移动的设置在引导组件的上侧，校直组件包括
固定板、横向调节单元和竖向调节单元，固定板
设置在引导组件的上侧，两个竖向调节单元对称
设置在固定板的上侧，两个横向调节单元对称设
置在固定板的下侧。通过校直组件的横向调节单
元和竖向调节单元，实现校直组件能够对不同粗
细的导线压接管进行放置，电机的输出轴顺时针
带动第一螺杆转动，两个滑块分别带动两个校直
组件相互靠近，从而实现对不同规格的导线压接
管进行校直。
CN215696987U

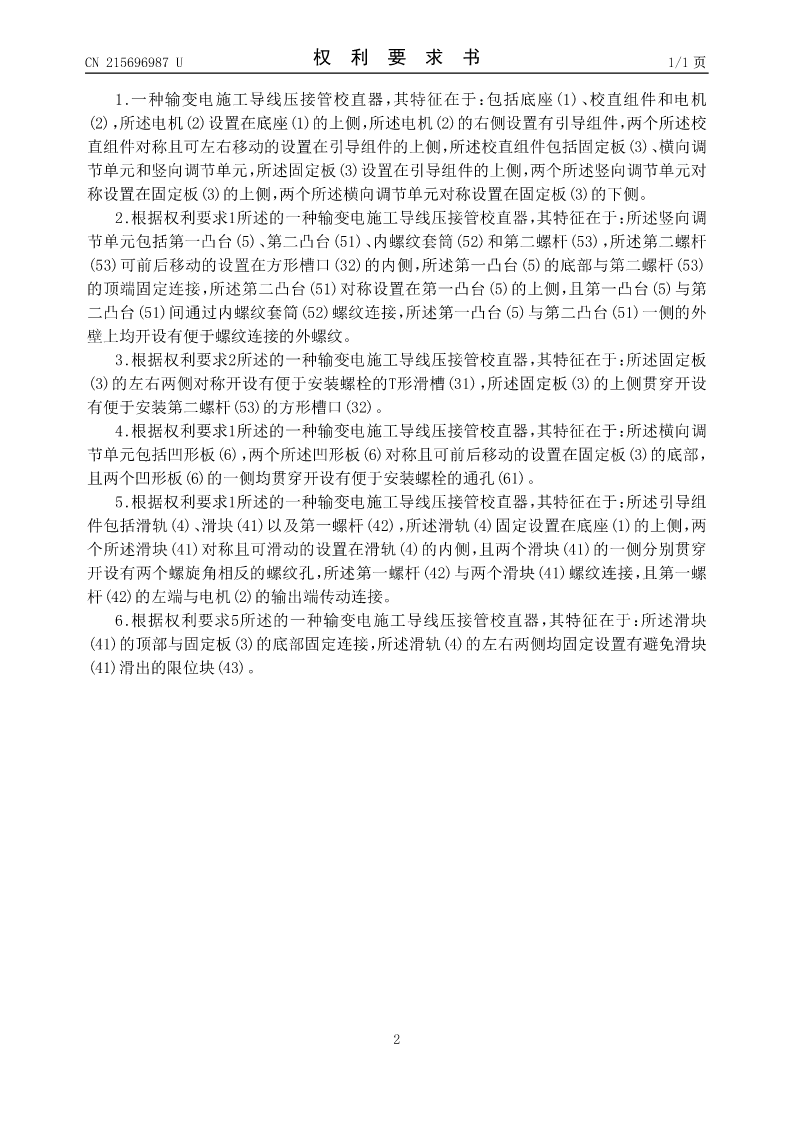

CN215696987U权利要求书1/1页

1.一种输变电施工导线压接管校直器，其特征在于：包括底座(1)、校直组件和电机
(2)，所述电机(2)设置在底座(1)的上侧，所述电机(2)的右侧设置有引导组件，两个所述校
直组件对称且可左右移动的设置在引导组件的上侧，所述校直组件包括固定板(3)、横向调
节单元和竖向调节单元，所述固定板(3)设置在引导组件的上侧，两个所述竖向调节单元对
称设置在固定板(3)的上侧，两个所述横向调节单元对称设置在固定板(3)的下侧。
2.根据权利要求1所述的一种输变电施工导线压接管校直器，其特征在于：所述竖向调
节单元包括第一凸台(5)、第二凸台(51)、内螺纹套筒(52)和第二螺杆(53)，所述第二螺杆
(53)可前后移动的设置在方形槽口(32)的内侧，所述第一凸台(5)的底部与第二螺杆(53)
的顶端固定连接，所述第二凸台(51)对称设置在第一凸台(5)的上侧，且第一凸台(5)与第
二凸台(51)间通过内螺纹套筒(52)螺纹连接，所述第一凸台(5)与第二凸台(51)一侧的外
壁上均开设有便于螺纹连接的外螺纹。
3.根据权利要求2所述的一种输变电施工导线压接管校直器，其特征在于：所述固定板
(3)的左右两侧对称开设有便于安装螺栓的T形滑槽(31)，所述固定板(3)的上侧贯穿开设
有便于安装第二螺杆(53)的方形槽口(32)。
4.根据权利要求1所述的一种输变电施工导线压接管校直器，其特征在于：所述横向调
节单元包括凹形板(6)，两个所述凹形板(6)对称且可前后移动的设置在固定板(3)的底部，
且两个凹形板(6)的一侧均贯穿开设有便于安装螺栓的通孔(61)。
5.根据权利要求1所述的一种输变电施工导线压接管校直器，其特征在于：所述引导组
件包括滑轨(4)、滑块(41)以及第一螺杆(42)，所述滑轨(4)固定设置在底座(1)的上侧，两
个所述滑块(41)对称且可滑动的设置在滑轨(4)的内侧，且两个滑块(41)的一侧分别贯穿
开设有两个螺旋角相反的螺纹孔，所述第一螺杆(42)与两个滑块(41)螺纹连接，且第一螺
杆(42)的左端与电机(2)的输出端传动连接。
6.根据权利要求5所述的一种输变电施工导线压接管校直器，其特征在于：所述滑块
(41)的顶部与固定板(3)的底部固定连接，所述滑轨(4)的左右两侧均固定设置有避免滑块
(41)滑出的限位块(43)。

2

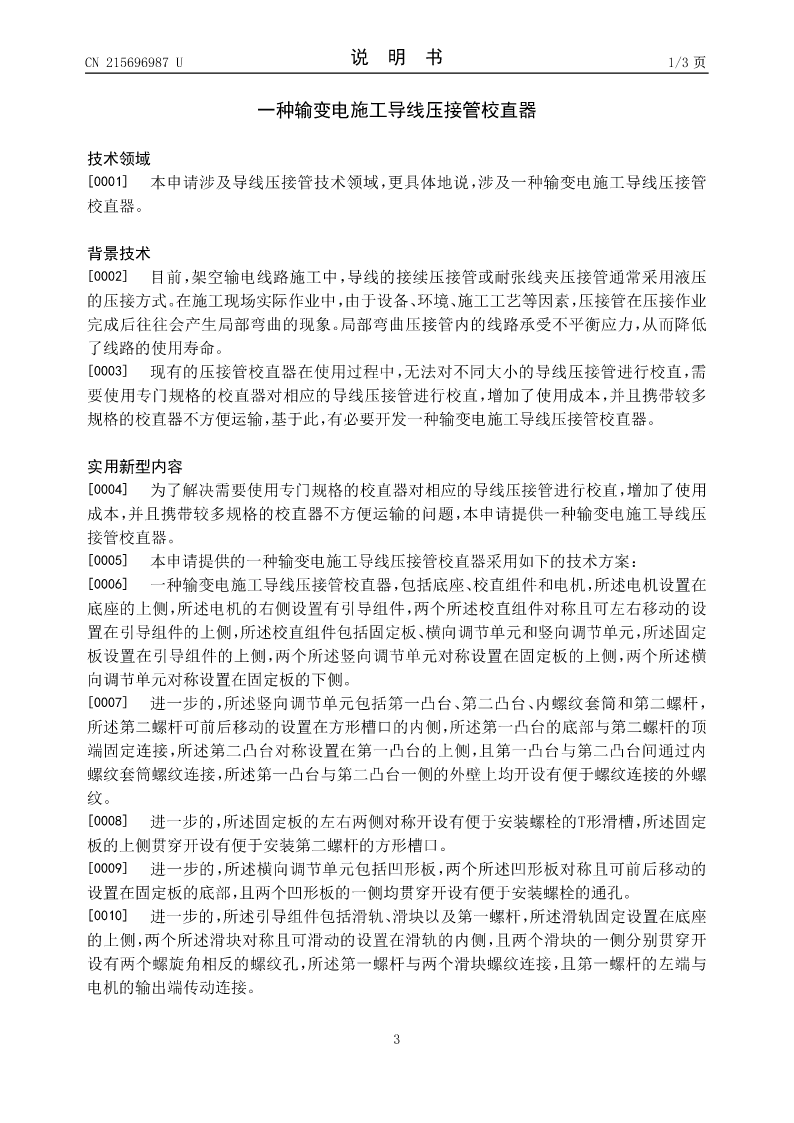

CN215696987U说明书1/3页

一种输变电施工导线压接管校直器

技术领域
[0001]本申请涉及导线压接管技术领域，更具体地说，涉及一种输变电施工导线压接管
校直器。

背景技术
[0002]目前，架空输电线路施工中，导线的接续压接管或耐张线夹压接管通常采用液压
的压接方式。在施工现场实际作业中，由于设备、环境、施工工艺等因素，压接管在压接作业
完成后往往会产生局部弯曲的现象。局部弯曲压接管内的线路承受不平衡应力，从而降低
了线路的使用寿命。
[0003]现有的压接管校直器在使用过程中，无法对不同大小的导线压接管进行校直，需
要使用专门规格的校直器对相应的导线压接管进行校直，增加了使用成本，并且携带较多
规格的校直器不方便运输，基于此，有必要开发一种输变电施工导线压接管校直器。

实用新型内容
[0
