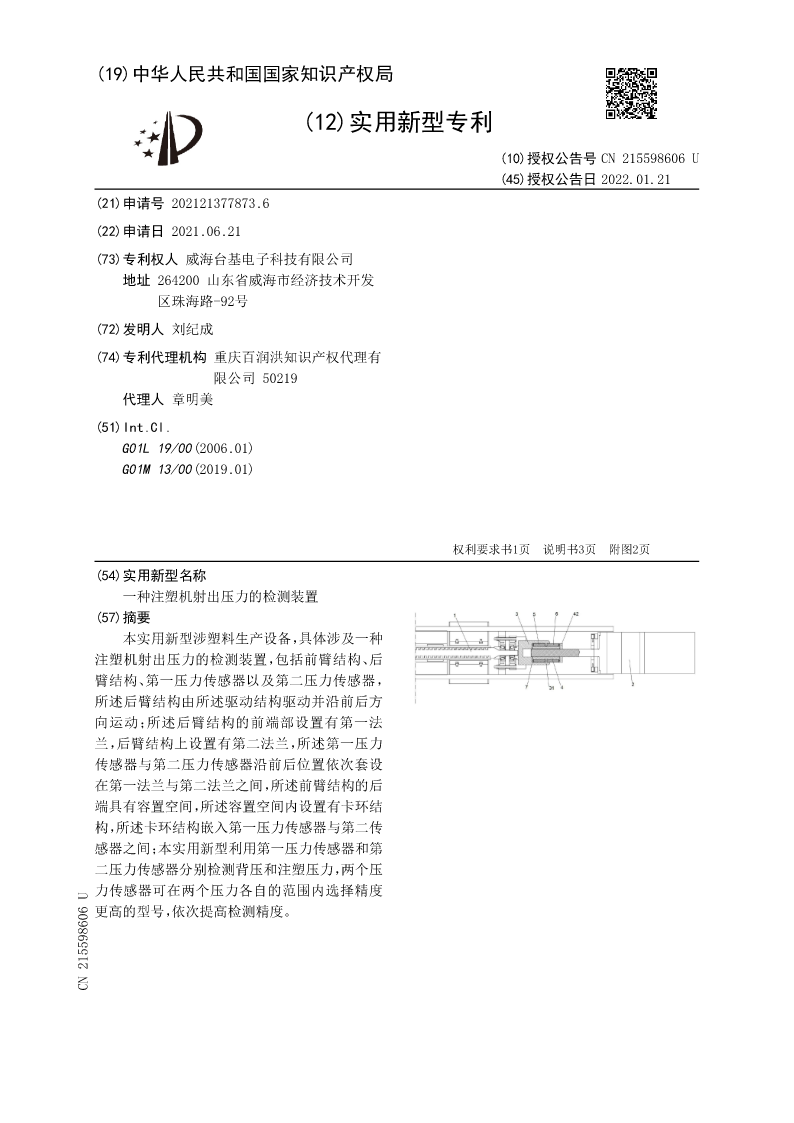

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215598606U
(45)授权公告日2022.01.21
(21)申请号202121377873.6
(22)申请日2021.06.21
(73)专利权人威海台基电子科技有限公司
地址264200山东省威海市经济技术开发
区珠海路-92号
(72)发明人刘纪成
(74)专利代理机构重庆百润洪知识产权代理有
限公司50219
代理人章明美
(51)Int.Cl.
G01L19/00(2006.01)
G01M13/00(2019.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种注塑机射出压力的检测装置
(57)摘要
本实用新型涉塑料生产设备，具体涉及一种
注塑机射出压力的检测装置，包括前臂结构、后
臂结构、第一压力传感器以及第二压力传感器，
所述后臂结构由所述驱动结构驱动并沿前后方
向运动；所述后臂结构的前端部设置有第一法
兰，后臂结构上设置有第二法兰，所述第一压力
传感器与第二压力传感器沿前后位置依次套设
在第一法兰与第二法兰之间，所述前臂结构的后
端具有容置空间，所述容置空间内设置有卡环结
构，所述卡环结构嵌入第一压力传感器与第二传
感器之间；本实用新型利用第一压力传感器和第
二压力传感器分别检测背压和注塑压力，两个压
力传感器可在两个压力各自的范围内选择精度
更高的型号，依次提高检测精度。
CN215598606U

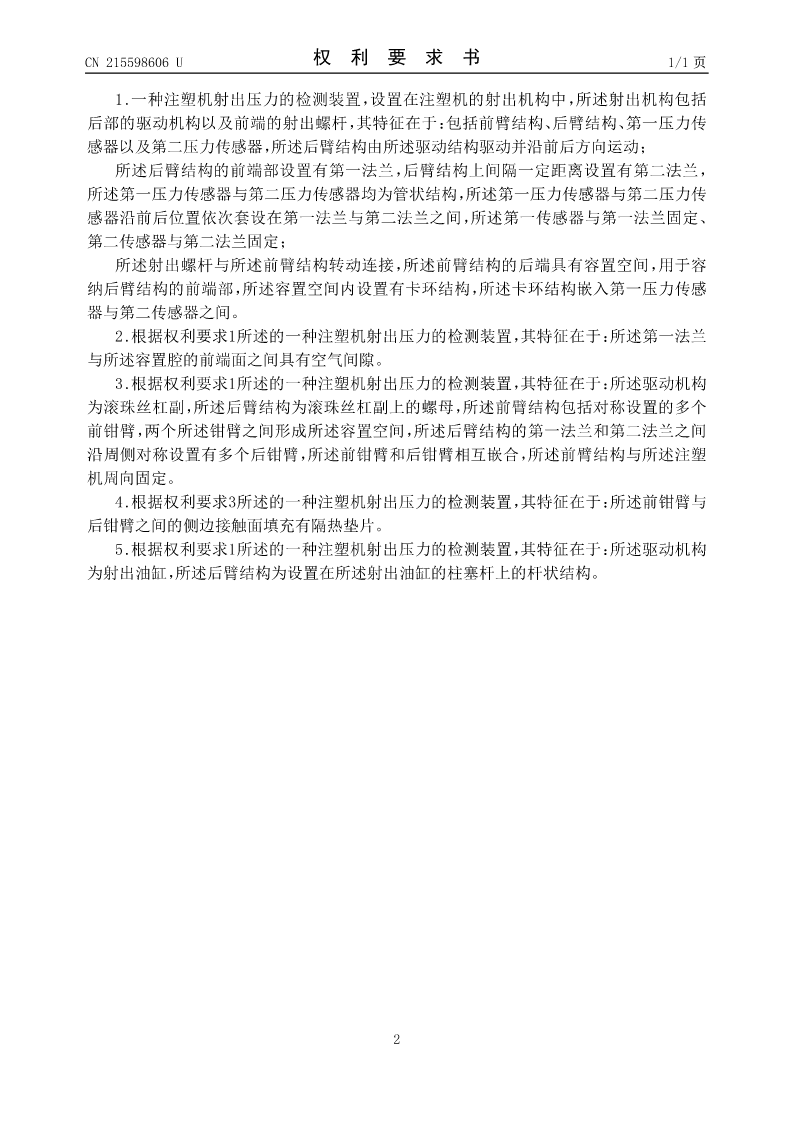

CN215598606U权利要求书1/1页

1.一种注塑机射出压力的检测装置，设置在注塑机的射出机构中，所述射出机构包括
后部的驱动机构以及前端的射出螺杆，其特征在于：包括前臂结构、后臂结构、第一压力传
感器以及第二压力传感器，所述后臂结构由所述驱动结构驱动并沿前后方向运动；
所述后臂结构的前端部设置有第一法兰，后臂结构上间隔一定距离设置有第二法兰，
所述第一压力传感器与第二压力传感器均为管状结构，所述第一压力传感器与第二压力传
感器沿前后位置依次套设在第一法兰与第二法兰之间，所述第一传感器与第一法兰固定、
第二传感器与第二法兰固定；
所述射出螺杆与所述前臂结构转动连接，所述前臂结构的后端具有容置空间，用于容
纳后臂结构的前端部，所述容置空间内设置有卡环结构，所述卡环结构嵌入第一压力传感
器与第二传感器之间。
2.根据权利要求1所述的一种注塑机射出压力的检测装置，其特征在于：所述第一法兰
与所述容置腔的前端面之间具有空气间隙。
3.根据权利要求1所述的一种注塑机射出压力的检测装置，其特征在于：所述驱动机构
为滚珠丝杠副，所述后臂结构为滚珠丝杠副上的螺母，所述前臂结构包括对称设置的多个
前钳臂，两个所述钳臂之间形成所述容置空间，所述后臂结构的第一法兰和第二法兰之间
沿周侧对称设置有多个后钳臂，所述前钳臂和后钳臂相互嵌合，所述前臂结构与所述注塑
机周向固定。
4.根据权利要求3所述的一种注塑机射出压力的检测装置，其特征在于：所述前钳臂与
后钳臂之间的侧边接触面填充有隔热垫片。
5.根据权利要求1所述的一种注塑机射出压力的检测装置，其特征在于：所述驱动机构
为射出油缸，所述后臂结构为设置在所述射出油缸的柱塞杆上的杆状结构。

2
CN215598606U说明书1/3页

一种注塑机射出压力的检测装置

技术领域
[0001]本实用新型涉塑料生产设备，具体涉及一种注塑机射出压力的检测装置。

背景技术
[0002]注塑机的射出机构主要是驱动螺杆做旋转和直线往复运动，以达到将塑料塑化并
输出的目的。
[0003]注塑成型的过程中通常会遇到三个压力参数，这几个参数分别是注塑压力、保压
压力和背压，注塑压力是指注塑时作用于螺杆头部的熔体压强。用于克服塑料流经喷嘴、流
道、浇口及模腔内的流动阻力，并使型腔压实；保压压力是指注塑后螺杆并不立即后退，仍
继续对前端熔体施加压力，通常小于等于注塑压力。背压又称为塑化压力，是指注塑机螺杆
顶部的熔体在螺杆转动后退时所受到的压力。背压是注塑成型工艺中很重要的参数，直接
影响熔体的充模和塑件的质量。
[0004]在现有技术中，注塑机的螺杆、驱动螺杆前进或后退的驱动机构在同一轴线上，而
压力传感器设置在该轴线上，在螺杆前进后退过程中即可感应注塑压力，也可感应保压压
力和背压，但是实际生产过程中，注塑压力、背压没有直接关系，两者压力范围差别较大，通
过同一压力传感器检测这两者的压力就要求压力传感器的检测范围很大，相应的，灵敏度、
检测精度就会降低，不利于在高精度作业。

实用新型内容
[0005]有鉴于此，本实用新型的目的是克服现有技术中的缺陷，提供一种注塑机射出压
力的检测装置，利用第一压力传感器和第二压力传感器分别检测背压和注塑压力，两个压
力传感器可在两个压力各自
