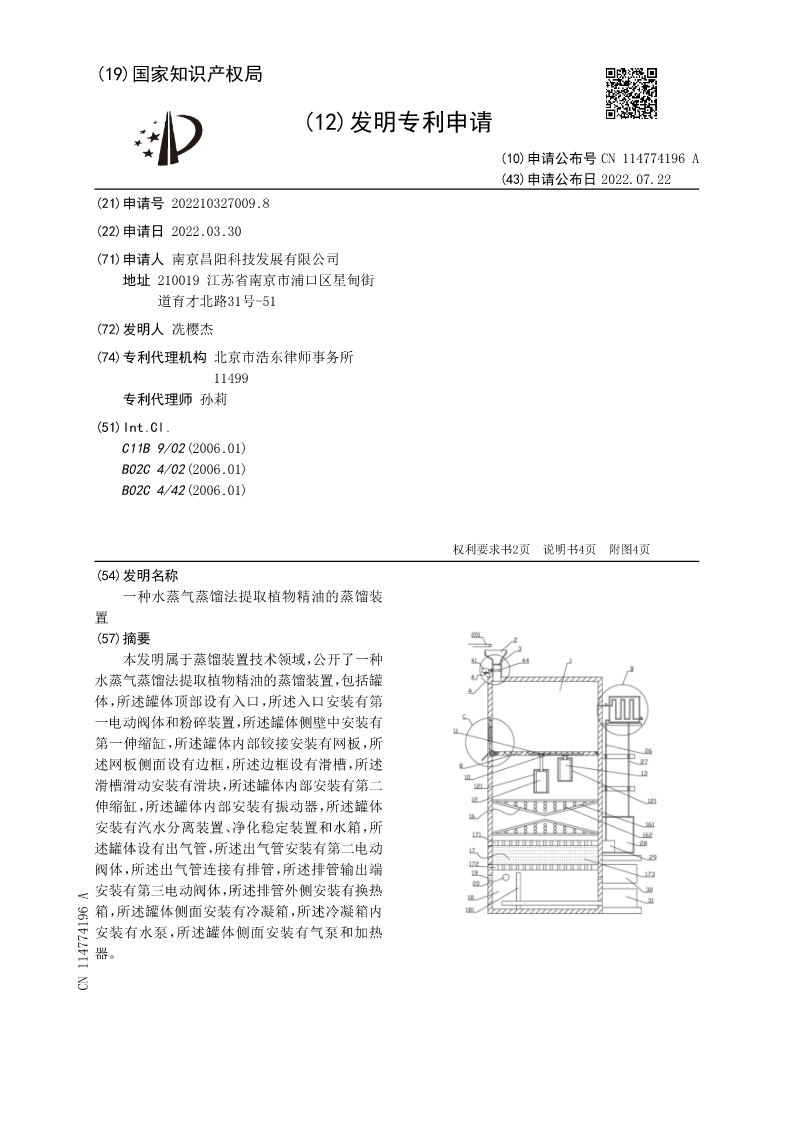

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN114774196A
(43)申请公布日2022.07.22
(21)申请号202210327009.8
(22)申请日2022.03.30
(71)申请人南京昌阳科技发展有限公司
地址210019江苏省南京市浦口区星甸街
道育才北路31号-51
(72)发明人冼樱杰
(74)专利代理机构北京市浩东律师事务所
11499
专利代理师孙莉
(51)Int.Cl.
C11B9/02(2006.01)
B02C4/02(2006.01)
B02C4/42(2006.01)

权利要求书2页说明书4页附图4页
(54)发明名称
一种水蒸气蒸馏法提取植物精油的蒸馏装
置
(57)摘要

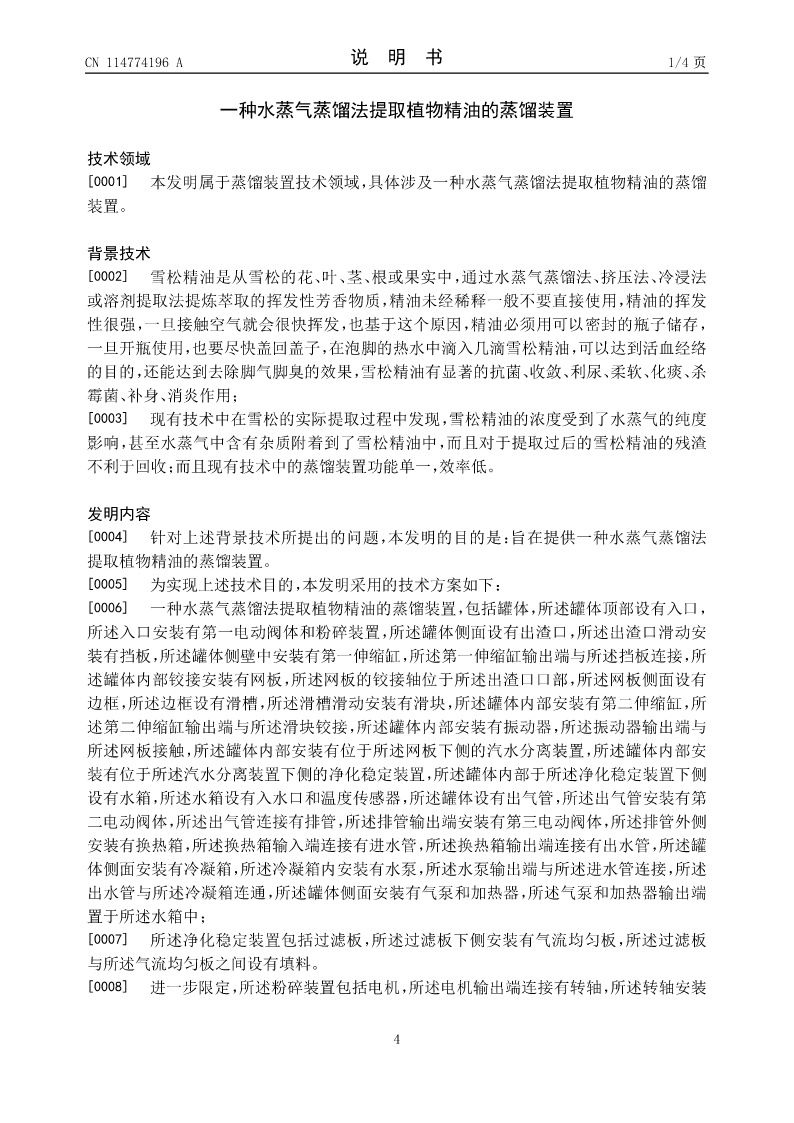

本发明属于蒸馏装置技术领域，公开了一种
水蒸气蒸馏法提取植物精油的蒸馏装置，包括罐
体，所述罐体顶部设有入口，所述入口安装有第
一电动阀体和粉碎装置，所述罐体侧壁中安装有
第一伸缩缸，所述罐体内部铰接安装有网板，所
述网板侧面设有边框，所述边框设有滑槽，所述
滑槽滑动安装有滑块，所述罐体内部安装有第二
伸缩缸，所述罐体内部安装有振动器，所述罐体
安装有汽水分离装置、净化稳定装置和水箱，所
述罐体设有出气管，所述出气管安装有第二电动
阀体，所述出气管连接有排管，所述排管输出端
安装有第三电动阀体，所述排管外侧安装有换热
箱，所述罐体侧面安装有冷凝箱，所述冷凝箱内
安装有水泵，所述罐体侧面安装有气泵和加热
器。
CN114774196A

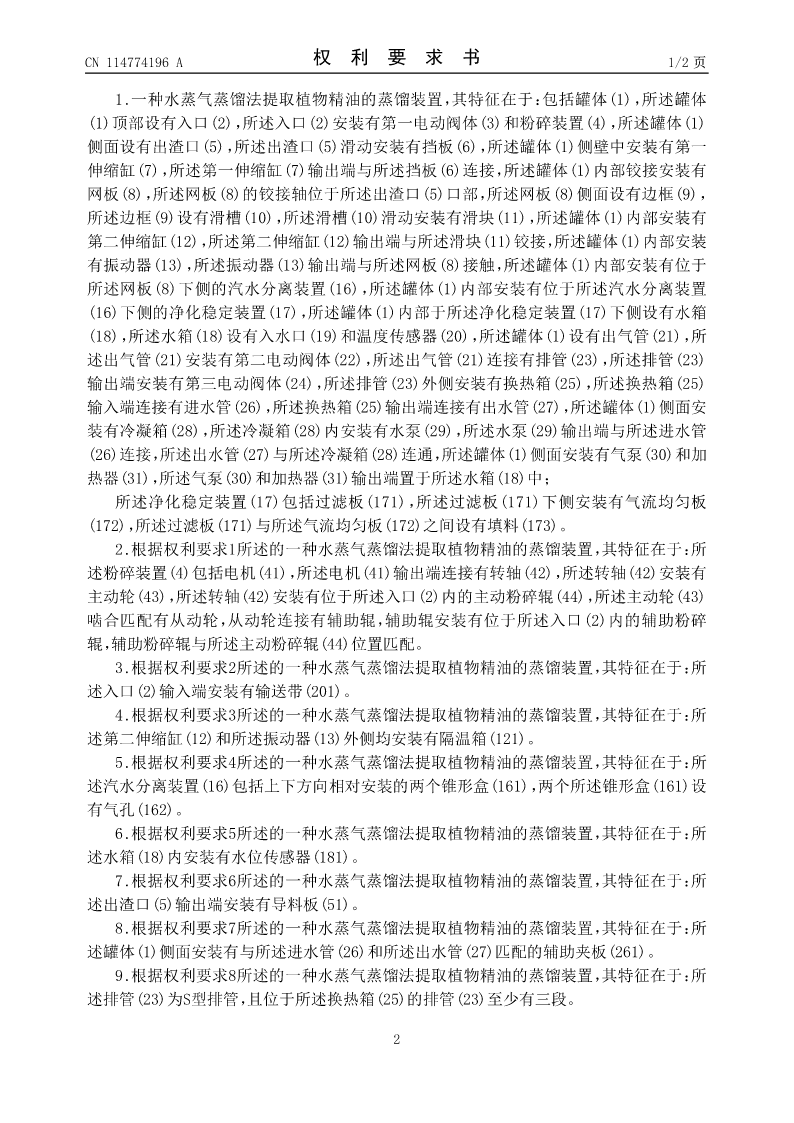

CN114774196A权利要求书1/2页

1.一种水蒸气蒸馏法提取植物精油的蒸馏装置，其特征在于：包括罐体(1)，所述罐体
(1)顶部设有入口(2)，所述入口(2)安装有第一电动阀体(3)和粉碎装置(4)，所述罐体(1)
侧面设有出渣口(5)，所述出渣口(5)滑动安装有挡板(6)，所述罐体(1)侧壁中安装有第一
伸缩缸(7)，所述第一伸缩缸(7)输出端与所述挡板(6)连接，所述罐体(1)内部铰接安装有
网板(8)，所述网板(8)的铰接轴位于所述出渣口(5)口部，所述网板(8)侧面设有边框(9)，
所述边框(9)设有滑槽(10)，所述滑槽(10)滑动安装有滑块(11)，所述罐体(1)内部安装有
第二伸缩缸(12)，所述第二伸缩缸(12)输出端与所述滑块(11)铰接，所述罐体(1)内部安装
有振动器(13)，所述振动器(13)输出端与所述网板(8)接触，所述罐体(1)内部安装有位于
所述网板(8)下侧的汽水分离装置(16)，所述罐体(1)内部安装有位于所述汽水分离装置
(16)下侧的净化稳定装置(17)，所述罐体(1)内部于所述净化稳定装置(17)下侧设有水箱
(18)，所述水箱(18)设有入水口(19)和温度传感器(20)，所述罐体(1)设有出气管(21)，所
述出气管(21)安装有第二电动阀体(22)，所述出气管(21)连接有排管(23)，所述排管(23)
输出端安装有第三电动阀体(24)，所述排管(23)外侧安装有换热箱(25)，所述换热箱(25)
输入端连接有进水管(26)，所述换热箱(25)输出端连接有出水管(27)，所述罐体(1)侧面安
装有冷凝箱(28)，所述冷凝箱(28)内安装有水泵(29)，所述水泵(29)输出端与所述进水管
(26)连接，所述出水管(27)与所述冷凝箱(28)连通，所述罐体(1)侧面安装有气泵(30)和加
热器(31)，所述气泵(30)和加热器(31)输出端置于所述水箱(18)中；
所述净化稳定装置(17)包括过滤板(171)，所述过滤板(171)下侧安装有气流均匀板
(172)，所述过滤板(171)与所述气流均匀板(172)之间设有填料(173)。
2.根据权利要求1所述的一种水蒸气蒸馏法提取植物精油的蒸馏装置，其特征在于：所

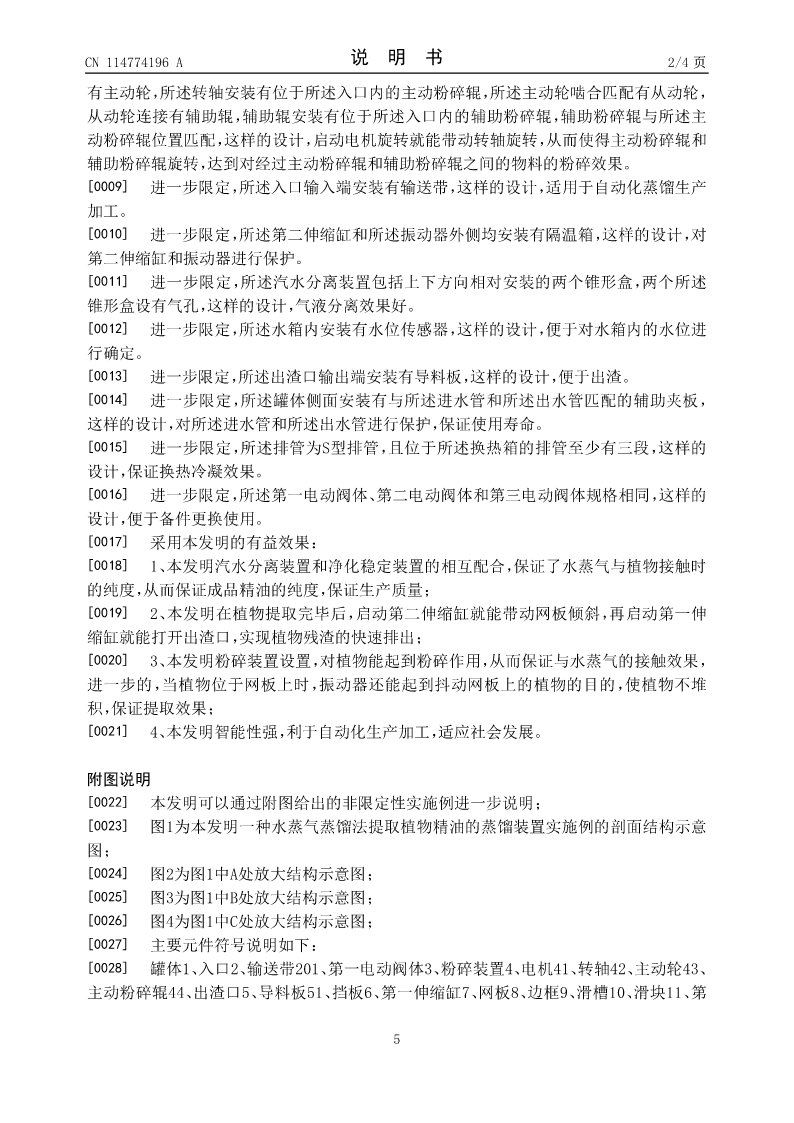

述粉碎装置(4)包括电机(41)，所述电机(41)输出端连接有转轴(42)，所述转轴(42)安装有
主动轮(43)，所述转轴(42)安装有位于所述入口(2)内的主动粉碎辊(44)，所述主动轮(43)
啮合匹配有从动轮，从动轮连接有辅助辊，辅助辊安装有位于所述入口(2)内的辅助粉碎
辊，辅助粉碎辊与所述主动粉碎辊(44)位置匹配。
3.根据权利要求2所述的一种水蒸气蒸馏法提取植物精油的蒸馏装置，其特征在于：所
述入口(2)输入端安装有输送带(201)。
4.根据权利要求3所述的一种水蒸气蒸馏法提取植物精油的蒸馏装置，其特征在于：所
述第二伸缩缸(12)和所述振动器(13)外侧均安装有隔温箱(121)。
5.根据权利要求4所述的一种水蒸气蒸馏法提取植物精油的蒸馏装置，其特征在于：所
述汽水分离装置(16)包括上下方向相对安装的两个锥形盒(161)，两个所述锥形盒(161)设
有气孔(162)。
