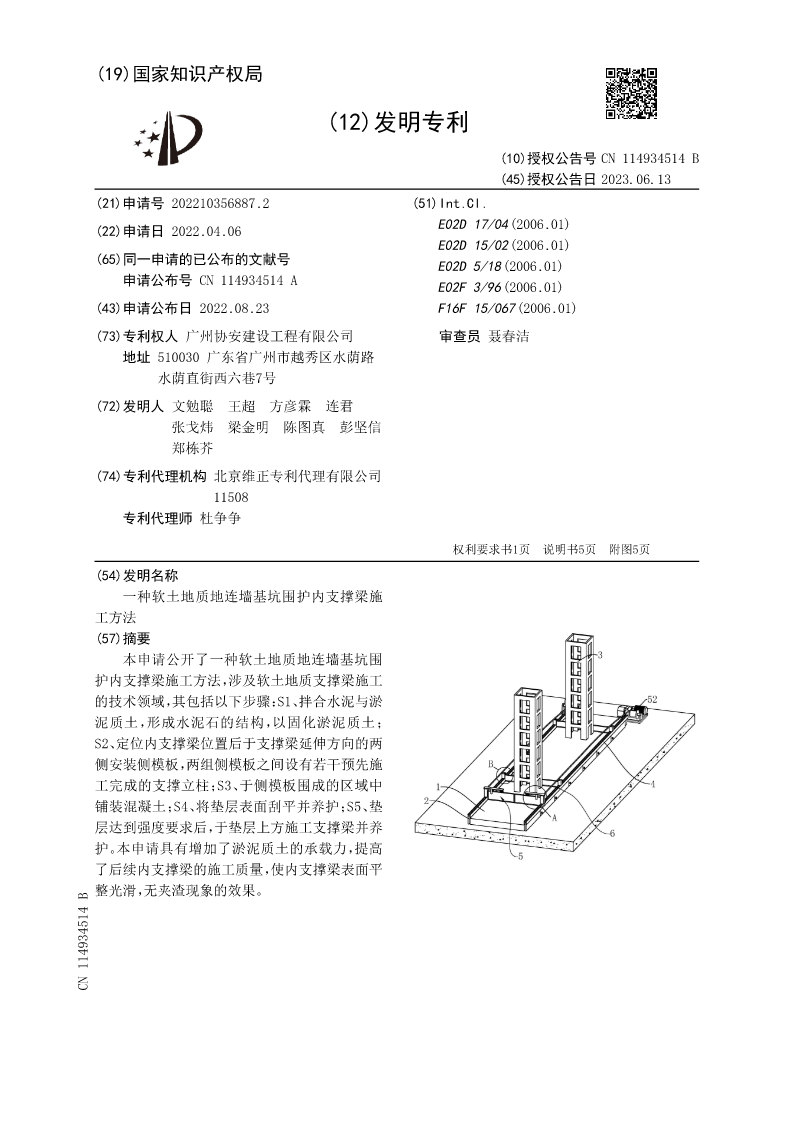

2022103568872一种软土地质地连墙基坑围护内支撑梁施工方法.pdf

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN114934514B
(45)授权公告日2023.06.13
(21)申请号202210356887.2(51)Int.Cl.
(22)申请日2022.04.06E02D17/04(2006.01)
E02D15/02(2006.01)
(65)同一申请的已公布的文献号E02D5/18(2006.01)
申请公布号CN114934514AE02F3/96(2006.01)
(43)申请公布日2022.08.23F16F15/067(2006.01)
(73)专利权人广州协安建设工程有限公司审查员聂春洁

地址510030广东省广州市越秀区水荫路
水荫直街西六巷7号
(72)发明人文勉聪王超方彦霖连君
张戈炜梁金明陈图真彭坚信
郑栋芥
(74)专利代理机构北京维正专利代理有限公司
11508
专利代理师杜争争

权利要求书1页说明书5页附图5页
(54)发明名称
一种软土地质地连墙基坑围护内支撑梁施
工方法
(57)摘要
本申请公开了一种软土地质地连墙基坑围
护内支撑梁施工方法，涉及软土地质支撑梁施工
的技术领域，其包括以下步骤：S1、拌合水泥与淤
泥质土，形成水泥石的结构，以固化淤泥质土；
S2、定位内支撑梁位置后于支撑梁延伸方向的两
侧安装侧模板，两组侧模板之间设有若干预先施
工完成的支撑立柱；S3、于侧模板围成的区域中
铺装混凝土；S4、将垫层表面刮平并养护；S5、垫
层达到强度要求后，于垫层上方施工支撑梁并养
护。本申请具有增加了淤泥质土的承载力，提高
了后续内支撑梁的施工质量，使内支撑梁表面平
整光滑，无夹渣现象的效果。
CN114934514B

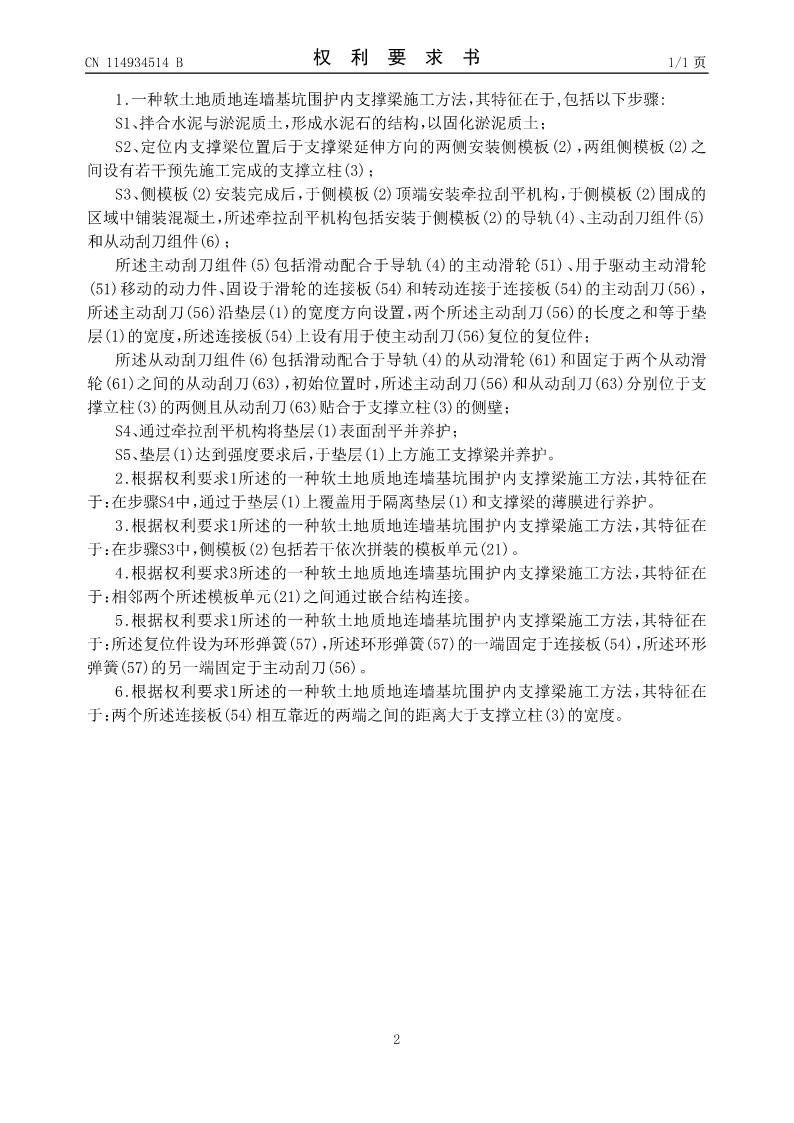

CN114934514B权利要求书1/1页

1.一种软土地质地连墙基坑围护内支撑梁施工方法，其特征在于,包括以下步骤:
S1、拌合水泥与淤泥质土，形成水泥石的结构，以固化淤泥质土；
S2、定位内支撑梁位置后于支撑梁延伸方向的两侧安装侧模板(2)，两组侧模板(2)之
间设有若干预先施工完成的支撑立柱(3)；
S3、侧模板(2)安装完成后，于侧模板(2)顶端安装牵拉刮平机构，于侧模板(2)围成的
区域中铺装混凝土，所述牵拉刮平机构包括安装于侧模板(2)的导轨(4)、主动刮刀组件(5)
和从动刮刀组件(6)；
所述主动刮刀组件(5)包括滑动配合于导轨(4)的主动滑轮(51)、用于驱动主动滑轮
(51)移动的动力件、固设于滑轮的连接板(54)和转动连接于连接板(54)的主动刮刀(56)，
所述主动刮刀(56)沿垫层(1)的宽度方向设置，两个所述主动刮刀(56)的长度之和等于垫
层(1)的宽度，所述连接板(54)上设有用于使主动刮刀(56)复位的复位件；
所述从动刮刀组件(6)包括滑动配合于导轨(4)的从动滑轮(61)和固定于两个从动滑
轮(61)之间的从动刮刀(63)，初始位置时，所述主动刮刀(56)和从动刮刀(63)分别位于支
撑立柱(3)的两侧且从动刮刀(63)贴合于支撑立柱(3)的侧壁；
S4、通过牵拉刮平机构将垫层(1)表面刮平并养护；
S5、垫层(1)达到强度要求后，于垫层(1)上方施工支撑梁并养护。
2.根据权利要求1所述的一种软土地质地连墙基坑围护内支撑梁施工方法，其特征在
于：在步骤S4中，通过于垫层(1)上覆盖用于隔离垫层(1)和支撑梁的薄膜进行养护。
3.根据权利要求1所述的一种软土地质地连墙基坑围护内支撑梁施工方法，其特征在
于：在步骤S3中，侧模板(2)包括若干依次拼装的模板单元(21)。
4.根据权利要求3所述的一种软土地质地连墙基坑围护内支撑梁施工方法，其特征在
于：相邻两个所述模板单元(21)之间通过嵌合结构连接。
5.根据权利要求1所述的一种软土地质地连墙基坑围护内支撑梁施工方法，其特征在
于：所述复位件设为环形弹簧(57)，所述环形弹簧(57)的一端固定于连接板(54)，所述环形
弹簧(57)的另一端固定于主动刮刀(56)。
6.根据权利要求1所述的一种软土地质地连墙基坑围护内支撑梁施工方法，其特征在
于：两个所述连接板(54)相互靠近的两端之间的距离大于支撑立柱(3)的宽度。

2

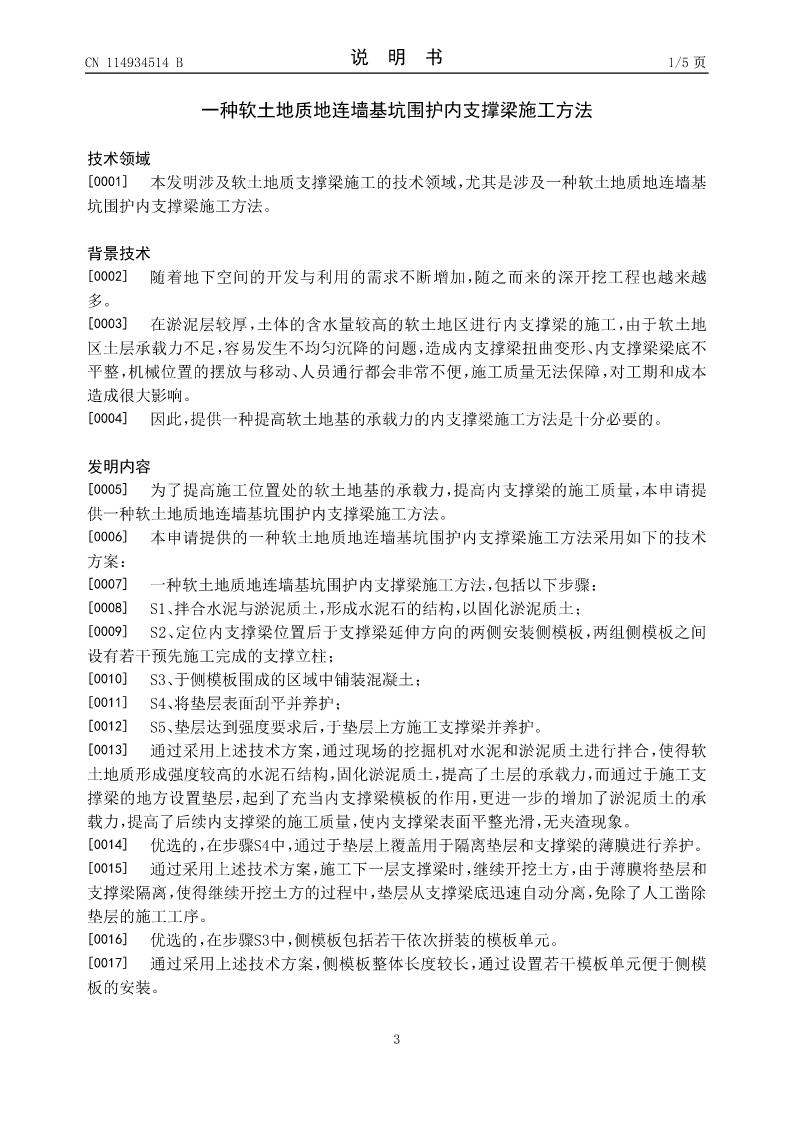

CN114934514B说明书1/5页

一种软土地质地连墙基坑围护内支撑梁施工方法

技术领域
[0001]本发明涉及软土地质支撑梁施工的技术领域，尤其是涉及一种软土地质地连墙基
坑围护内支撑梁施工方法。

背景技术
[0002]随着地下空间的开发与利用的需求不断增加，随之而来的深开挖工程也越来越
多。
[0003]在淤泥层较厚，土体的含水量较高的软土地区进行内支撑梁的施工，由于软土地
区土层承载力不足，容易发生不均匀沉降的问题，造成内支撑梁扭曲变形、内支撑梁梁底不
平整，机械位置的摆放与移动
