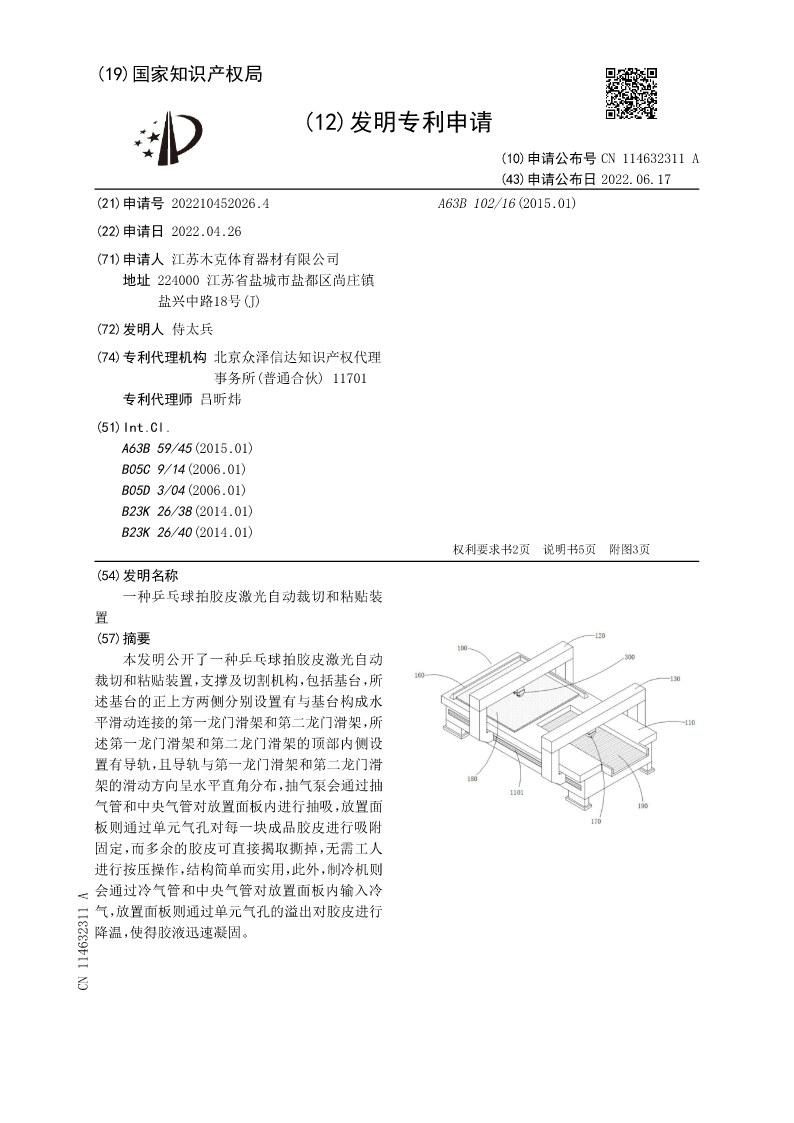

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN114632311A
(43)申请公布日2022.06.17
(21)申请号202210452026.4A63B102/16(2015.01)

(22)申请日2022.04.26
(71)申请人江苏木克体育器材有限公司
地址224000江苏省盐城市盐都区尚庄镇
盐兴中路18号(J)
(72)发明人侍太兵
(74)专利代理机构北京众泽信达知识产权代理
事务所(普通合伙)11701
专利代理师吕昕炜
(51)Int.Cl.
A63B59/45(2015.01)
B05C9/14(2006.01)
B05D3/04(2006.01)
B23K26/38(2014.01)
B23K26/40(2014.01)
权利要求书2页说明书5页附图3页
(54)发明名称
一种乒乓球拍胶皮激光自动裁切和粘贴装
置
(57)摘要
本发明公开了一种乒乓球拍胶皮激光自动
裁切和粘贴装置，支撑及切割机构，包括基台，所
述基台的正上方两侧分别设置有与基台构成水
平滑动连接的第一龙门滑架和第二龙门滑架，所
述第一龙门滑架和第二龙门滑架的顶部内侧设
置有导轨，且导轨与第一龙门滑架和第二龙门滑
架的滑动方向呈水平直角分布，抽气泵会通过抽
气管和中央气管对放置面板内进行抽吸，放置面
板则通过单元气孔对每一块成品胶皮进行吸附
固定，而多余的胶皮可直接揭取撕掉，无需工人
进行按压操作，结构简单而实用，此外，制冷机则
会通过冷气管和中央气管对放置面板内输入冷
气，放置面板则通过单元气孔的溢出对胶皮进行
降温，使得胶液迅速凝固。
CN114632311A

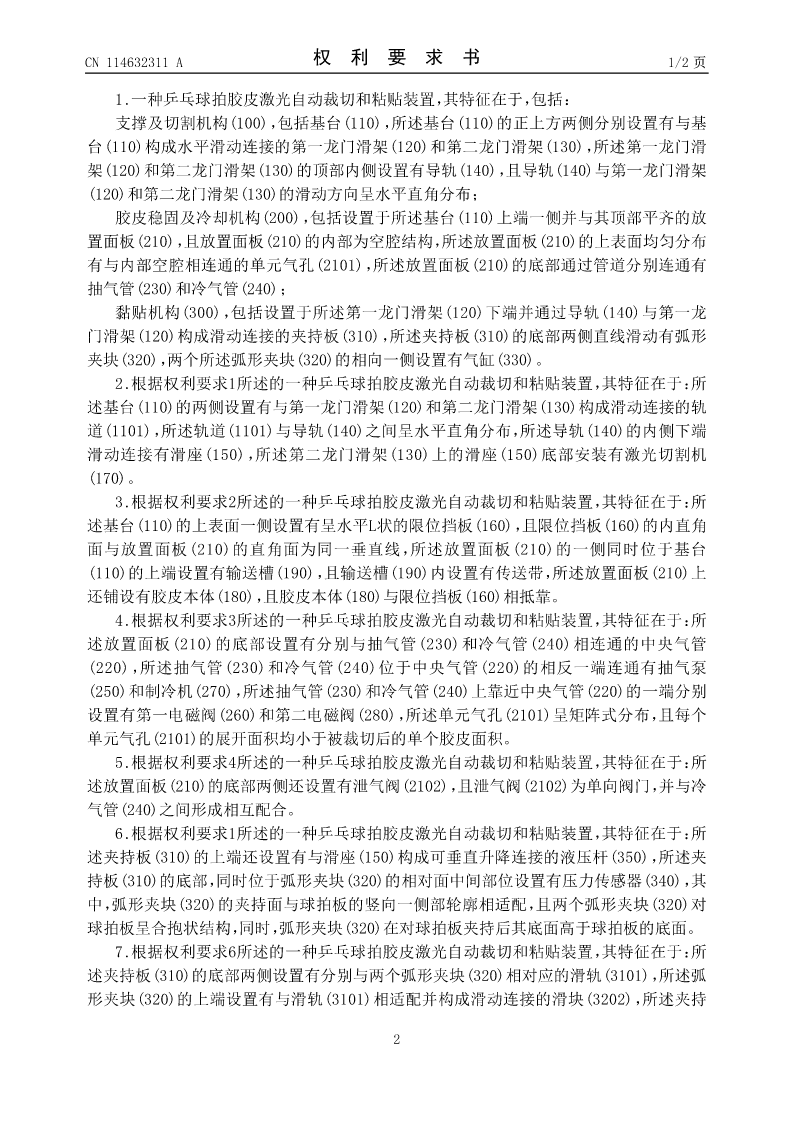

CN114632311A权利要求书1/2页

1.一种乒乓球拍胶皮激光自动裁切和粘贴装置，其特征在于，包括：
支撑及切割机构(100)，包括基台(110)，所述基台(110)的正上方两侧分别设置有与基
台(110)构成水平滑动连接的第一龙门滑架(120)和第二龙门滑架(130)，所述第一龙门滑
架(120)和第二龙门滑架(130)的顶部内侧设置有导轨(140)，且导轨(140)与第一龙门滑架
(120)和第二龙门滑架(130)的滑动方向呈水平直角分布；
胶皮稳固及冷却机构(200)，包括设置于所述基台(110)上端一侧并与其顶部平齐的放
置面板(210)，且放置面板(210)的内部为空腔结构，所述放置面板(210)的上表面均匀分布
有与内部空腔相连通的单元气孔(2101)，所述放置面板(210)的底部通过管道分别连通有
抽气管(230)和冷气管(240)；
黏贴机构(300)，包括设置于所述第一龙门滑架(120)下端并通过导轨(140)与第一龙
门滑架(120)构成滑动连接的夹持板(310)，所述夹持板(310)的底部两侧直线滑动有弧形
夹块(320)，两个所述弧形夹块(320)的相向一侧设置有气缸(330)。
2.根据权利要求1所述的一种乒乓球拍胶皮激光自动裁切和粘贴装置，其特征在于：所
述基台(110)的两侧设置有与第一龙门滑架(120)和第二龙门滑架(130)构成滑动连接的轨
道(1101)，所述轨道(1101)与导轨(140)之间呈水平直角分布，所述导轨(140)的内侧下端
滑动连接有滑座(150)，所述第二龙门滑架(130)上的滑座(150)底部安装有激光切割机
(170)。
3.根据权利要求2所述的一种乒乓球拍胶皮激光自动裁切和粘贴装置，其特征在于：所
述基台(110)的上表面一侧设置有呈水平L状的限位挡板(160)，且限位挡板(160)的内直角
面与放置面板(210)的直角面为同一垂直线，所述放置面板(210)的一侧同时位于基台
(110)的上端设置有输送槽(190)，且输送槽(190)内设置有传送带，所述放置面板(210)上
还铺设有胶皮本体(180)，且胶皮本体(180)与限位挡板(160)相抵靠。
4.根据权利要求3所述的一种乒乓球拍胶皮激光自动裁切和粘贴装置，其特征在于：所
述放置面板(210)的底部设置有分别与抽气管(230)和冷气管(240)相连通的中央气管
(220)，所述抽气管(230)和冷气管(240)位于中央气管(220)的相反一端连通有抽气泵
(250)和制冷机(270)，所述抽气管(230)和冷气管(240)上靠近中央气管(220)的一端分别
设置有第一电磁阀(260)和第二电磁阀(280)，所述单元气孔(2101)呈矩阵式分布，且每个
单元气孔(2101)的展开面积均小于被裁切后的单个胶皮面积。
5.根据权利要求4所述的一种乒乓球拍胶皮激光自动裁切和粘贴装置，其特征在于：所
述放置面板(210)的底部两侧还设置有泄气阀(2102)，且泄气阀(2102)为单向阀门，并与冷
气管(240)之间形成相互配合。
