2022108548485一种医院营养膳食管理系统.pdf

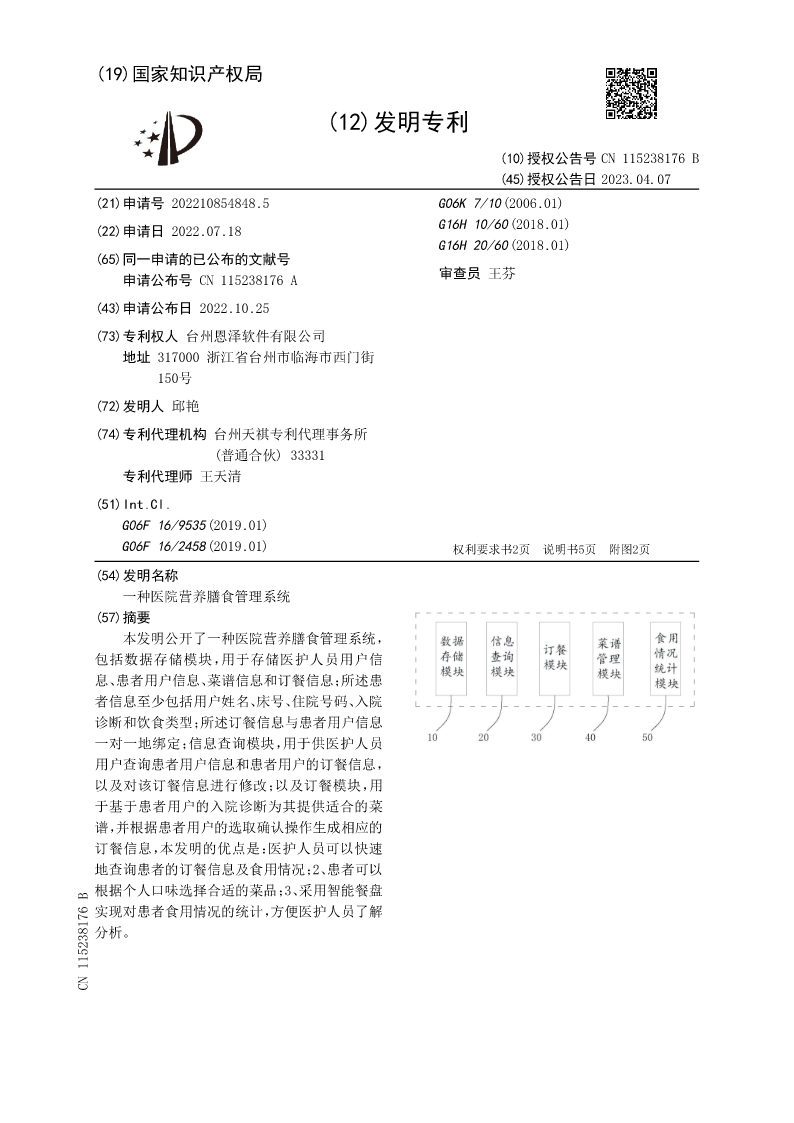

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN115238176B
(45)授权公告日2023.04.07
(21)申请号202210854848.5G06K7/10(2006.01)
(22)申请日2022.07.18G16H10/60(2018.01)
G16H20/60(2018.01)
(65)同一申请的已公布的文献号
申请公布号CN115238176A审查员王芬

(43)申请公布日2022.10.25
(73)专利权人台州恩泽软件有限公司
地址317000浙江省台州市临海市西门街
150号
(72)发明人邱艳
(74)专利代理机构台州天祺专利代理事务所
(普通合伙)33331
专利代理师王天清
(51)Int.Cl.
G06F16/9535(2019.01)
G06F16/2458(2019.01)权利要求书2页说明书5页附图2页
(54)发明名称
一种医院营养膳食管理系统
(57)摘要
本发明公开了一种医院营养膳食管理系统，
包括数据存储模块，用于存储医护人员用户信
息、患者用户信息、菜谱信息和订餐信息；所述患
者信息至少包括用户姓名、床号、住院号码、入院
诊断和饮食类型；所述订餐信息与患者用户信息
一对一地绑定；信息查询模块，用于供医护人员
用户查询患者用户信息和患者用户的订餐信息，
以及对该订餐信息进行修改；以及订餐模块，用
于基于患者用户的入院诊断为其提供适合的菜
谱，并根据患者用户的选取确认操作生成相应的
订餐信息，本发明的优点是：医护人员可以快速
地查询患者的订餐信息及食用情况；2、患者可以
根据个人口味选择合适的菜品；3、采用智能餐盘
实现对患者食用情况的统计，方便医护人员了解
分析。
CN115238176B

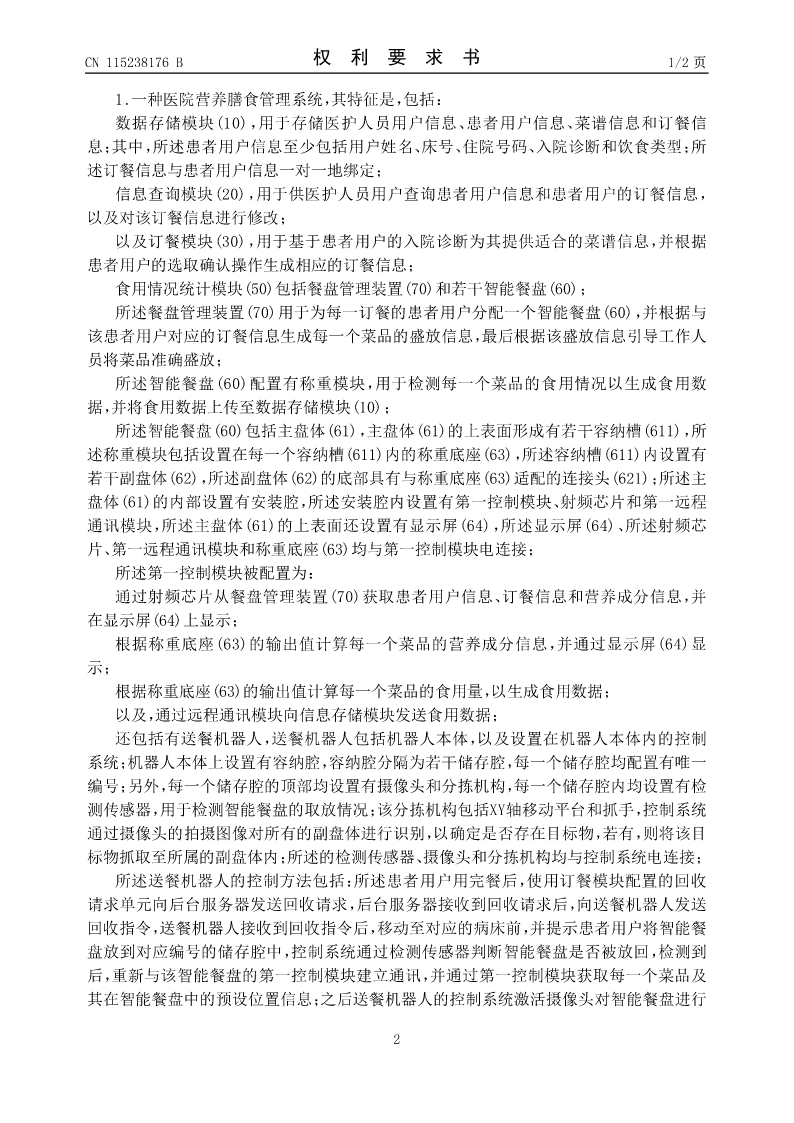

CN115238176B权利要求书1/2页

1.一种医院营养膳食管理系统，其特征是，包括：
数据存储模块(10)，用于存储医护人员用户信息、患者用户信息、菜谱信息和订餐信
息；其中，所述患者用户信息至少包括用户姓名、床号、住院号码、入院诊断和饮食类型；所
述订餐信息与患者用户信息一对一地绑定；
信息查询模块(20)，用于供医护人员用户查询患者用户信息和患者用户的订餐信息，
以及对该订餐信息进行修改；
以及订餐模块(30)，用于基于患者用户的入院诊断为其提供适合的菜谱信息，并根据
患者用户的选取确认操作生成相应的订餐信息；
食用情况统计模块(50)包括餐盘管理装置(70)和若干智能餐盘(60)；
所述餐盘管理装置(70)用于为每一订餐的患者用户分配一个智能餐盘(60)，并根据与
该患者用户对应的订餐信息生成每一个菜品的盛放信息，最后根据该盛放信息引导工作人
员将菜品准确盛放；
所述智能餐盘(60)配置有称重模块，用于检测每一个菜品的食用情况以生成食用数
据，并将食用数据上传至数据存储模块(10)；
所述智能餐盘(60)包括主盘体(61)，主盘体(61)的上表面形成有若干容纳槽(611)，所
述称重模块包括设置在每一个容纳槽(611)内的称重底座(63)，所述容纳槽(611)内设置有
若干副盘体(62)，所述副盘体(62)的底部具有与称重底座(63)适配的连接头(621)；所述主
盘体(61)的内部设置有安装腔，所述安装腔内设置有第一控制模块、射频芯片和第一远程
通讯模块，所述主盘体(61)的上表面还设置有显示屏(64)，所述显示屏(64)、所述射频芯
片、第一远程通讯模块和称重底座(63)均与第一控制模块电连接；
所述第一控制模块被配置为：
通过射频芯片从餐盘管理装置(70)获取患者用户信息、订餐信息和营养成分信息，并
在显示屏(64)上显示；
根据称重底座(63)的输出值计算每一个菜品的营养成分信息，并通过显示屏(64)显
示；
根据称重底座(63)的输出值计算每一个菜品的食用量，以生成食用数据；
以及，通过远程通讯模块向信息存储模块发送食用数据；
还包括有送餐机器人，送餐机器人包括机器人本体，以及设置在机器人本体内的控制
系统；机器人本体上设置有容纳腔，容纳腔分隔为若干储存腔，每一个储存腔均配置有唯一
编号；另外，每一个储存腔的顶部均设置有摄像头和分拣机构，每一个储存腔内均设置有检
测传感器，用于检测智能餐盘的取放情况；该分拣机构包括XY轴移动平台和抓手，控制系统
通过摄像头的拍摄图像对所有的副盘体进行识别，以确定是否存在目标物，若有，则将该目
标物抓取至所属的副盘体内；所述的检测传感器、摄像头和分拣机构均与控制系统电连接；
所述送餐机器人的控制方法包括：所述患者用户用完餐后，使用订餐模块配置的回收
请求单元向后台服务器发送回收请求，后台服务器接收到回收请求后，向送餐机器人发送
回收指令，送餐机器人接收到回收指令后，移动至对应的病床前，并提示患者用户将智能餐
盘放到
