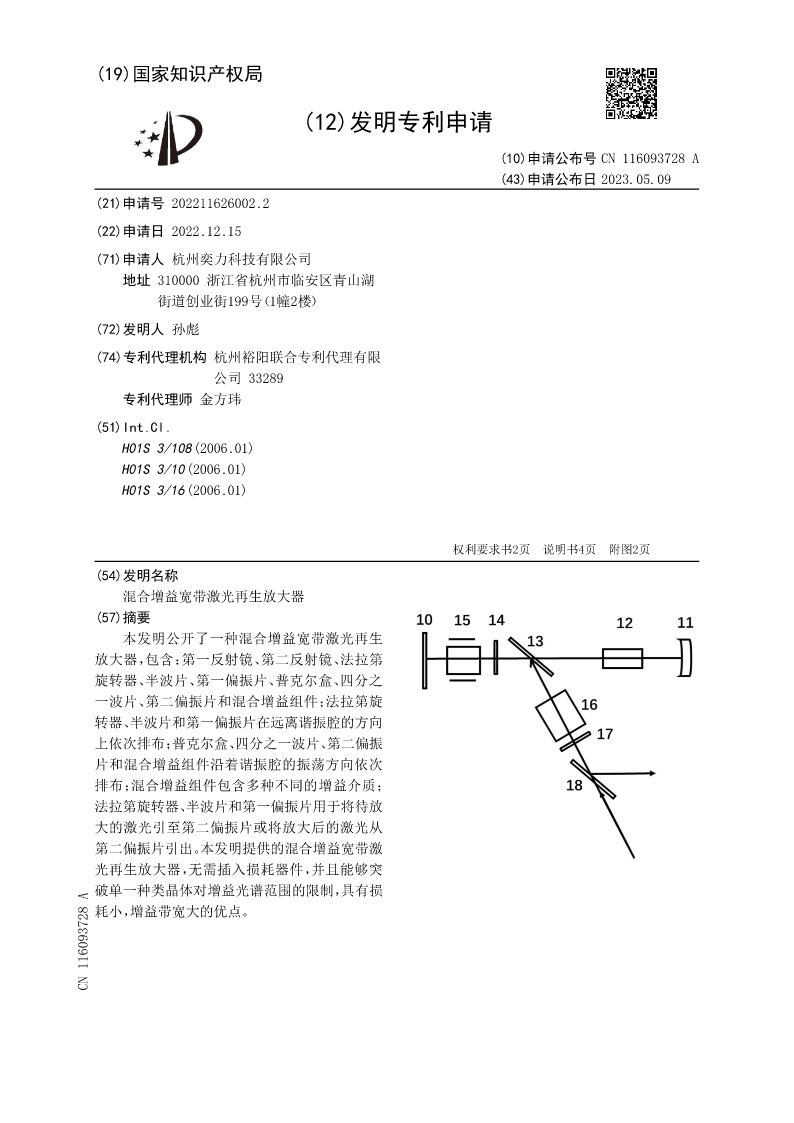

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116093728A
(43)申请公布日2023.05.09
(21)申请号202211626002.2
(22)申请日2022.12.15
(71)申请人杭州奕力科技有限公司
地址310000浙江省杭州市临安区青山湖
街道创业街199号（1幢2楼）
(72)发明人孙彪
(74)专利代理机构杭州裕阳联合专利代理有限
公司33289
专利代理师金方玮
(51)Int.Cl.
H01S3/108(2006.01)
H01S3/10(2006.01)
H01S3/16(2006.01)

权利要求书2页说明书4页附图2页
(54)发明名称
混合增益宽带激光再生放大器
(57)摘要
本发明公开了一种混合增益宽带激光再生
放大器，包含：第一反射镜、第二反射镜、法拉第
旋转器、半波片、第一偏振片、普克尔盒、四分之
一波片、第二偏振片和混合增益组件；法拉第旋
转器、半波片和第一偏振片在远离谐振腔的方向
上依次排布；普克尔盒、四分之一波片、第二偏振
片和混合增益组件沿着谐振腔的振荡方向依次
排布；混合增益组件包含多种不同的增益介质；
法拉第旋转器、半波片和第一偏振片用于将待放
大的激光引至第二偏振片或将放大后的激光从
第二偏振片引出。本发明提供的混合增益宽带激
光再生放大器，无需插入损耗器件，并且能够突
破单一种类晶体对增益光谱范围的限制，具有损
耗小，增益带宽大的优点。
CN116093728A

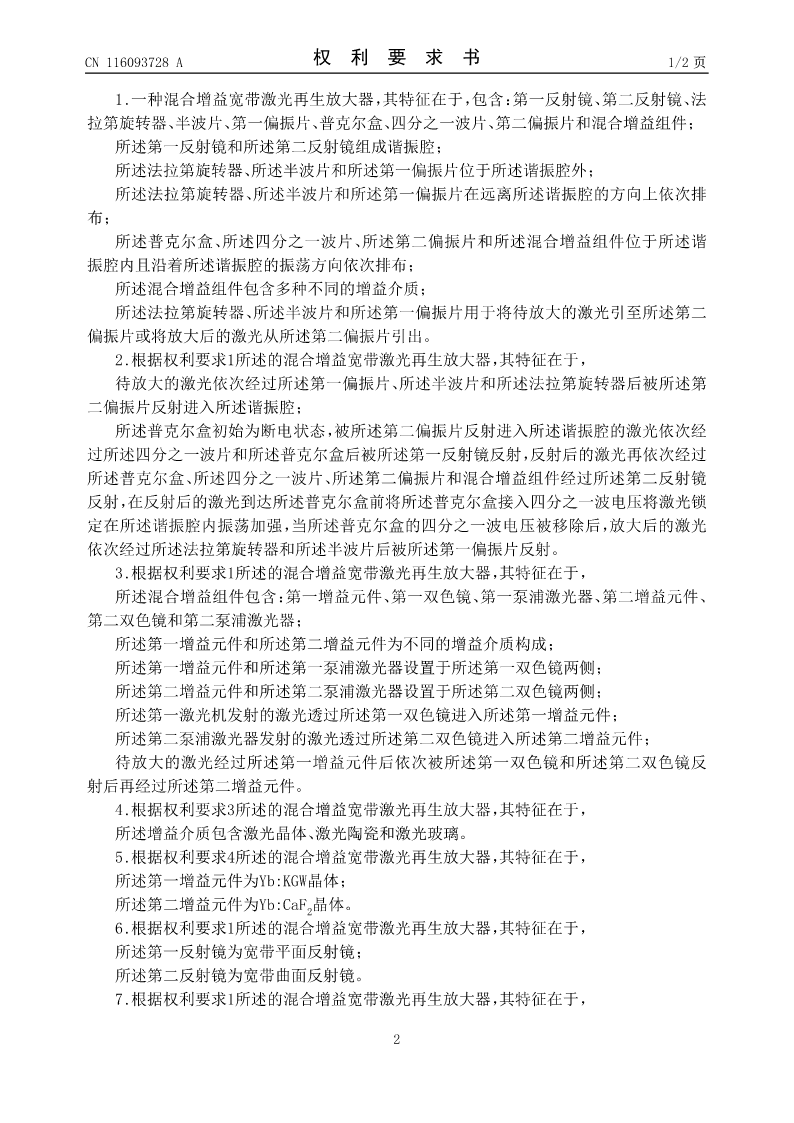

CN116093728A权利要求书1/2页

1.一种混合增益宽带激光再生放大器，其特征在于，包含：第一反射镜、第二反射镜、法
拉第旋转器、半波片、第一偏振片、普克尔盒、四分之一波片、第二偏振片和混合增益组件；
所述第一反射镜和所述第二反射镜组成谐振腔；
所述法拉第旋转器、所述半波片和所述第一偏振片位于所述谐振腔外；
所述法拉第旋转器、所述半波片和所述第一偏振片在远离所述谐振腔的方向上依次排
布；
所述普克尔盒、所述四分之一波片、所述第二偏振片和所述混合增益组件位于所述谐
振腔内且沿着所述谐振腔的振荡方向依次排布；
所述混合增益组件包含多种不同的增益介质；
所述法拉第旋转器、所述半波片和所述第一偏振片用于将待放大的激光引至所述第二
偏振片或将放大后的激光从所述第二偏振片引出。
2.根据权利要求1所述的混合增益宽带激光再生放大器，其特征在于，
待放大的激光依次经过所述第一偏振片、所述半波片和所述法拉第旋转器后被所述第
二偏振片反射进入所述谐振腔；
所述普克尔盒初始为断电状态，被所述第二偏振片反射进入所述谐振腔的激光依次经
过所述四分之一波片和所述普克尔盒后被所述第一反射镜反射，反射后的激光再依次经过
所述普克尔盒、所述四分之一波片、所述第二偏振片和混合增益组件经过所述第二反射镜
反射，在反射后的激光到达所述普克尔盒前将所述普克尔盒接入四分之一波电压将激光锁
定在所述谐振腔内振荡加强，当所述普克尔盒的四分之一波电压被移除后，放大后的激光
依次经过所述法拉第旋转器和所述半波片后被所述第一偏振片反射。
3.根据权利要求1所述的混合增益宽带激光再生放大器，其特征在于，
所述混合增益组件包含：第一增益元件、第一双色镜、第一泵浦激光器、第二增益元件、
第二双色镜和第二泵浦激光器；
所述第一增益元件和所述第二增益元件为不同的增益介质构成；
所述第一增益元件和所述第一泵浦激光器设置于所述第一双色镜两侧；
所述第二增益元件和所述第二泵浦激光器设置于所述第二双色镜两侧；
所述第一激光机发射的激光透过所述第一双色镜进入所述第一增益元件；
所述第二泵浦激光器发射的激光透过所述第二双色镜进入所述第二增益元件；
待放大的激光经过所述第一增益元件后依次被所述第一双色镜和所述第二双色镜反
射后再经过所述第二增益元件。
4.根据权利要求3所述的混合增益宽带激光再生放大器，其特征在于，
所述增益介质包含激光晶体、激光陶瓷和激光玻璃。
5.根据权利要求4所述的混合增益宽带激光再生放大器，其特征在于，
所述第一增益元件为Yb:KGW晶体；

所述第二增益元件为Yb:CaF2晶体。
6.根据权利要求1所述的混合增益宽带激光再生放大器，其特征在于，
所述第一反射镜为宽带平面反射镜；
所述第二反射镜为宽带曲面反射镜。
7.根据权利要求1所述的混合增益宽带激光再生放大器，其特征在于，

2

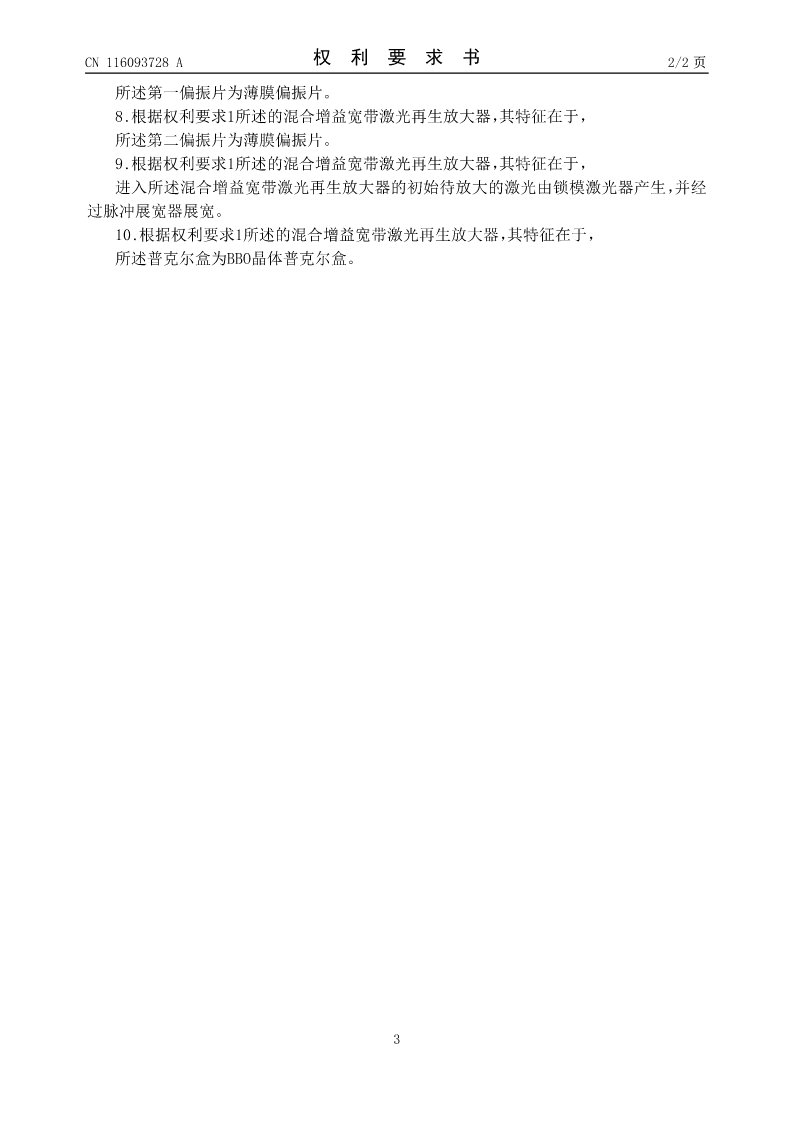

CN116093728A权利要求书2/2页
所述第一偏振片为薄膜偏振片。
8.根据权利要求1所述的混合增益宽带激光再生放大器，其特征在于，
所述第二偏振片为薄膜偏振片。
9.根据权利要求1所述的混合增益宽带激光再生放大器，其特征在于，
进入所述混合增益宽带激光再生放大器的初始待放大的激光由锁模激光器产生，并经
过脉冲展宽器展宽。
