(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218004381U
(45)授权公告日2022.12.09
(21)申请号202222109427.8
(22)申请日2022.08.11
(73)专利权人中国传媒大学附属小学
地址100000北京市朝阳区定福庄南里2号
院
(72)发明人杨琳胡歆雨金煊滟
(74)专利代理机构安徽智联芯知识产权代理事
务所(普通合伙)34237
专利代理师王娜
(51)Int.Cl.
G10D3/14(2020.01)




权利要求书1页说明书3页附图3页
(54)实用新型名称
一种古筝调弦装置
(57)摘要
本实用新型涉及古筝调弦领域,尤其涉及一
种古筝调弦装置,包括矩形框架主体,矩形框架
主体的一侧设置有古筝调音器,矩形框架主体的
内部转动安装有第一转动杆和第二转动杆,古筝
调音器的正面设置有显示屏和按键。本实用新型
通过设置有手动摇杆、主动小齿轮、从动大齿轮、
竖向连接杆和调节杆,通过转动手动摇杆,使得
主动小齿轮旋转带动从动大齿轮进行转动,主动
小齿轮直径小于从动大齿轮的直径,其转动速度
会降低,从动大齿轮带动竖向连接杆旋转的速度
会比较慢,角度转动的小,便于进行微调;手动摇
杆能够辅助第一转动杆旋转,使得转动更加的省
力;调节杆能够吸附住弦轴端的调节块,使得转
动的时候更加的稳定。
CN218004381U

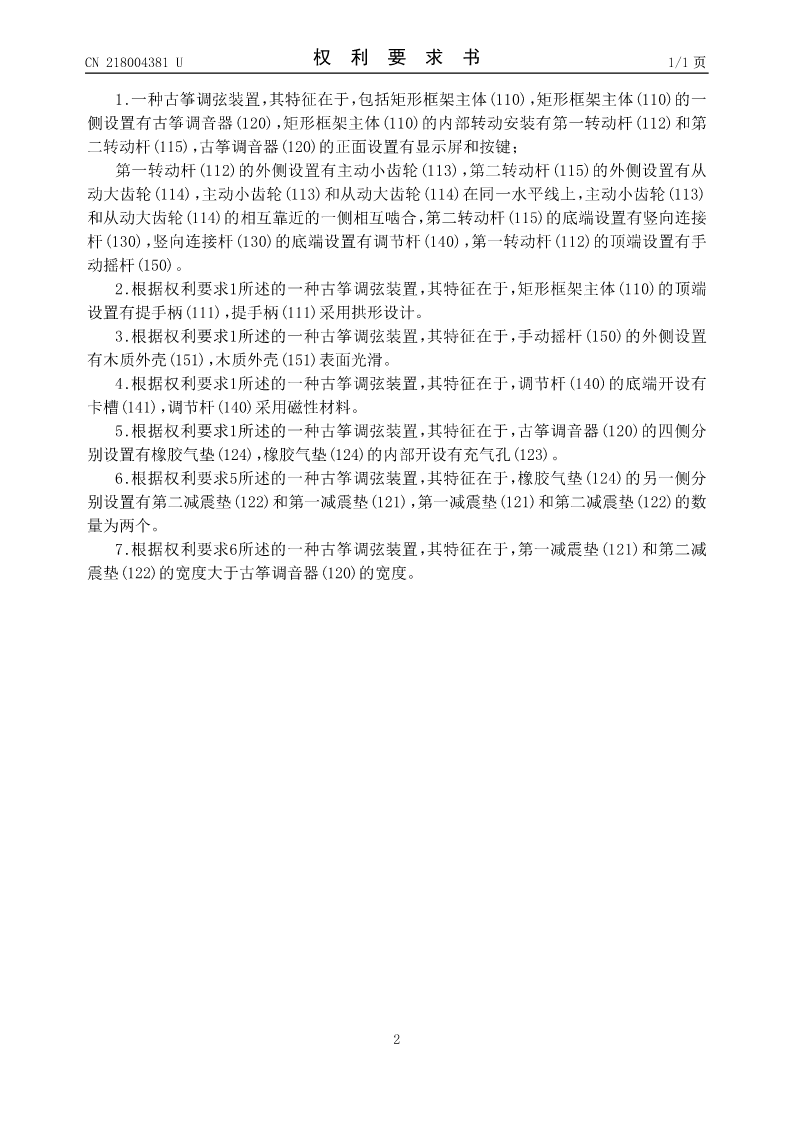

CN218004381U权利要求书1/1页

1.一种古筝调弦装置,其特征在于,包括矩形框架主体(110),矩形框架主体(110)的一
侧设置有古筝调音器(120),矩形框架主体(110)的内部转动安装有第一转动杆(112)和第
二转动杆(115),古筝调音器(120)的正面设置有显示屏和按键;
第一转动杆(112)的外侧设置有主动小齿轮(113),第二转动杆(115)的外侧设置有从
动大齿轮(114),主动小齿轮(113)和从动大齿轮(114)在同一水平线上,主动小齿轮(113)
和从动大齿轮(114)的相互靠近的一侧相互啮合,第二转动杆(115)的底端设置有竖向连接
杆(130),竖向连接杆(130)的底端设置有调节杆(140),第一转动杆(112)的顶端设置有手
动摇杆(150)。
2.根据权利要求1所述的一种古筝调弦装置,其特征在于,矩形框架主体(110)的顶端
设置有提手柄(111),提手柄(111)采用拱形设计。
3.根据权利要求1所述的一种古筝调弦装置,其特征在于,手动摇杆(150)的外侧设置
有木质外壳(151),木质外壳(151)表面光滑。
4.根据权利要求1所述的一种古筝调弦装置,其特征在于,调节杆(140)的底端开设有
卡槽(141),调节杆(140)采用磁性材料。
5.根据权利要求1所述的一种古筝调弦装置,其特征在于,古筝调音器(120)的四侧分
别设置有橡胶气垫(124),橡胶气垫(124)的内部开设有充气孔(123)。
6.根据权利要求5所述的一种古筝调弦装置,其特征在于,橡胶气垫(124)的另一侧分
别设置有第二减震垫(122)和第一减震垫(121),第一减震垫(121)和第二减震垫(122)的数
量为两个。
7.根据权利要求6所述的一种古筝调弦装置,其特征在于,第一减震垫(121)和第二减
震垫(122)的宽度大于古筝调音器(120)的宽度。


2

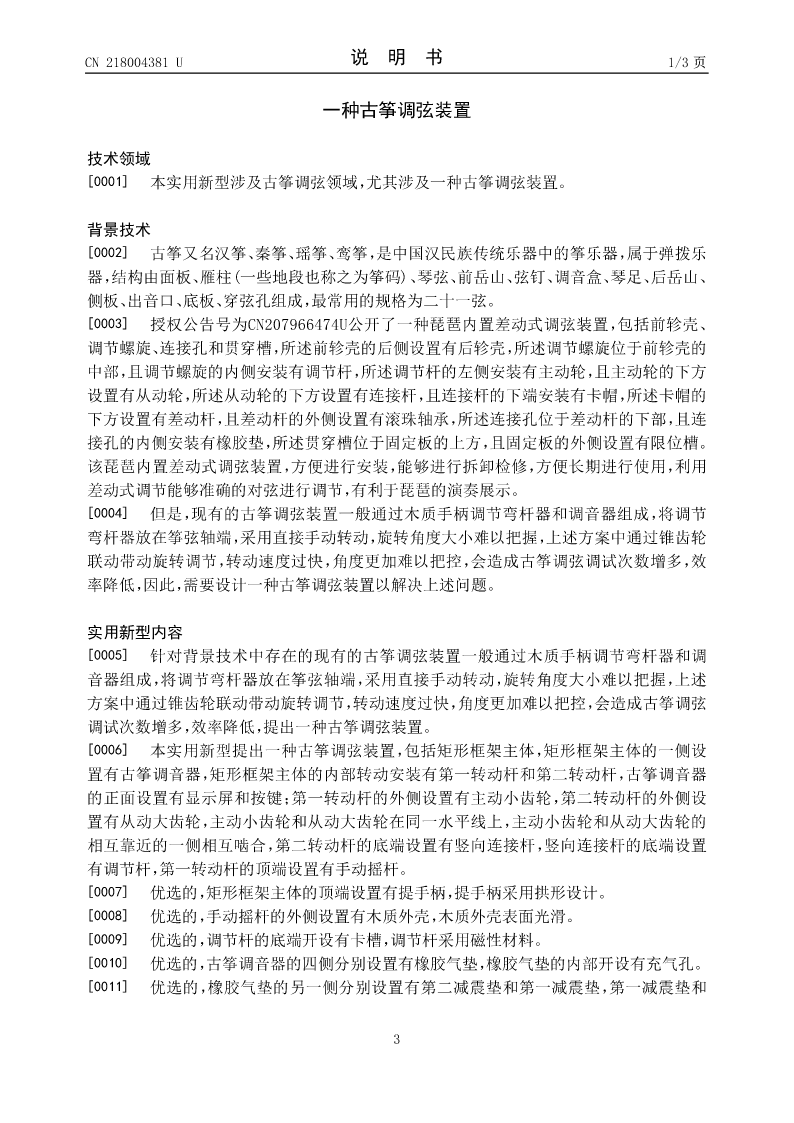

CN218004381U说明书1/3页

一种古筝调弦装置

技术领域
[0001]本实用新型涉及古筝调弦领域,尤其涉及一种古筝调弦装置。

背景技术
[0002]古筝又名汉筝、秦筝、瑶筝、鸾筝,是中国汉民族传统乐器中的筝乐器,属于弹拨乐
器,结构由面板、雁柱(一些地段也称之为筝码)、琴弦、前岳山、弦钉、调音盒、琴足、后岳山、
侧板、出音口、底板、穿弦孔组成,最常用的规格为二十一弦。
[0003]授权公告号为CN207966474U公开了一种琵琶内置差动式调弦装置,包括前轸壳、
调节螺旋、连接孔和贯穿槽,所述前轸壳的后侧设置有后轸壳,所述调节螺旋位于前轸壳的
中部,且调节螺旋的内侧安装有调节杆,所述调节杆的左侧安装有主动轮,且主动轮的下方
设置有从动轮,所述从动轮的下方设置有连接杆,且连接杆的下端安装有卡帽,所述卡帽的
下方设置有差动杆,且差动杆的外侧设置有滚珠轴承,所述连接孔位于差动杆的下部,且连
接孔的内侧安装有橡胶垫,所述贯穿槽位于固定板的上方,且固定板的外侧设置有限位槽。
该琵琶内置差动式调弦装置,方便进行安装,能够进行拆卸检修,方便长期进行使用,利用
差动式调节能够准确的对弦进行调节,有利于琵琶的演奏展示。
[0004]但是,现有的古筝调弦装置一般通过木质手柄调节弯杆器和调音器组成,将调节
弯杆器放在筝弦轴端,采用直接手动转动,旋转角度大小难以把握,上述方案中
