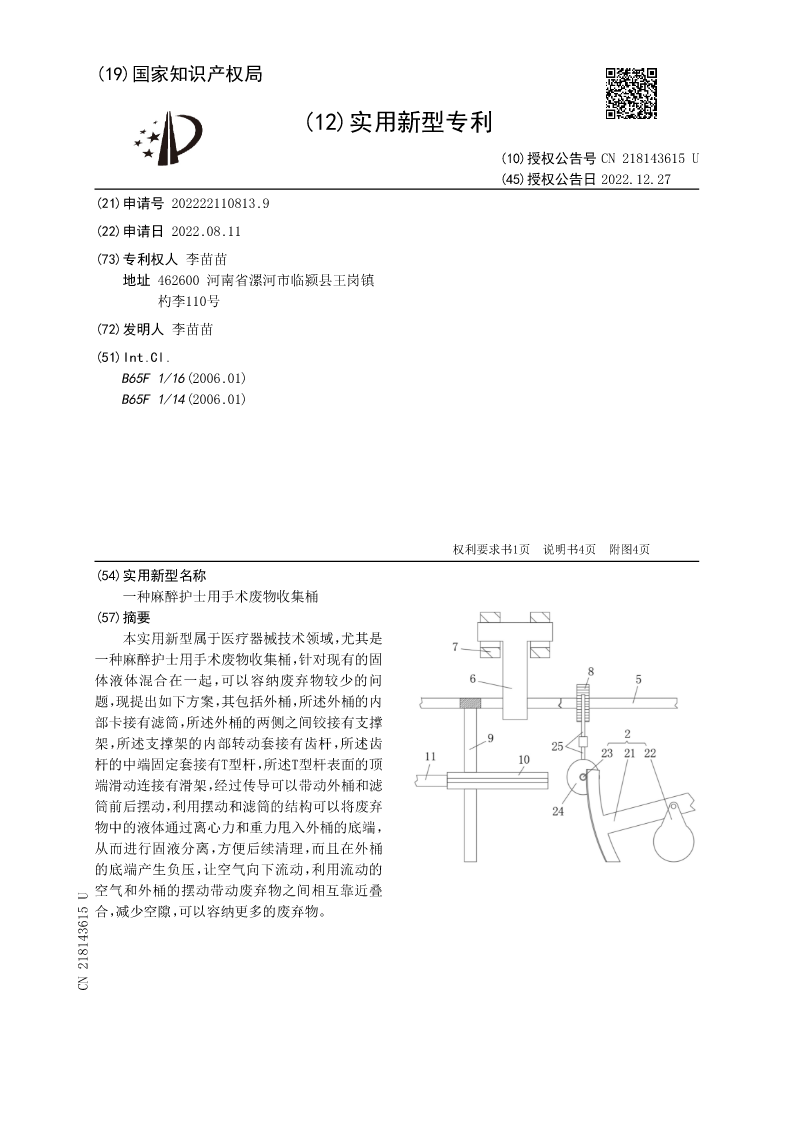

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218143615U
(45)授权公告日2022.12.27
(21)申请号202222110813.9
(22)申请日2022.08.11
(73)专利权人李苗苗
地址462600河南省漯河市临颍县王岗镇
杓李110号
(72)发明人李苗苗
(51)Int.Cl.
B65F1/16(2006.01)
B65F1/14(2006.01)




权利要求书1页说明书4页附图4页
(54)实用新型名称
一种麻醉护士用手术废物收集桶
(57)摘要
本实用新型属于医疗器械技术领域,尤其是
一种麻醉护士用手术废物收集桶,针对现有的固
体液体混合在一起,可以容纳废弃物较少的问
题,现提出如下方案,其包括外桶,所述外桶的内
部卡接有滤筒,所述外桶的两侧之间铰接有支撑
架,所述支撑架的内部转动套接有齿杆,所述齿
杆的中端固定套接有T型杆,所述T型杆表面的顶
端滑动连接有滑架,经过传导可以带动外桶和滤
筒前后摆动,利用摆动和滤筒的结构可以将废弃
物中的液体通过离心力和重力甩入外桶的底端,
从而进行固液分离,方便后续清理,而且在外桶
的底端产生负压,让空气向下流动,利用流动的
空气和外桶的摆动带动废弃物之间相互靠近叠
合,减少空隙,可以容纳更多的废弃物。
CN218143615U

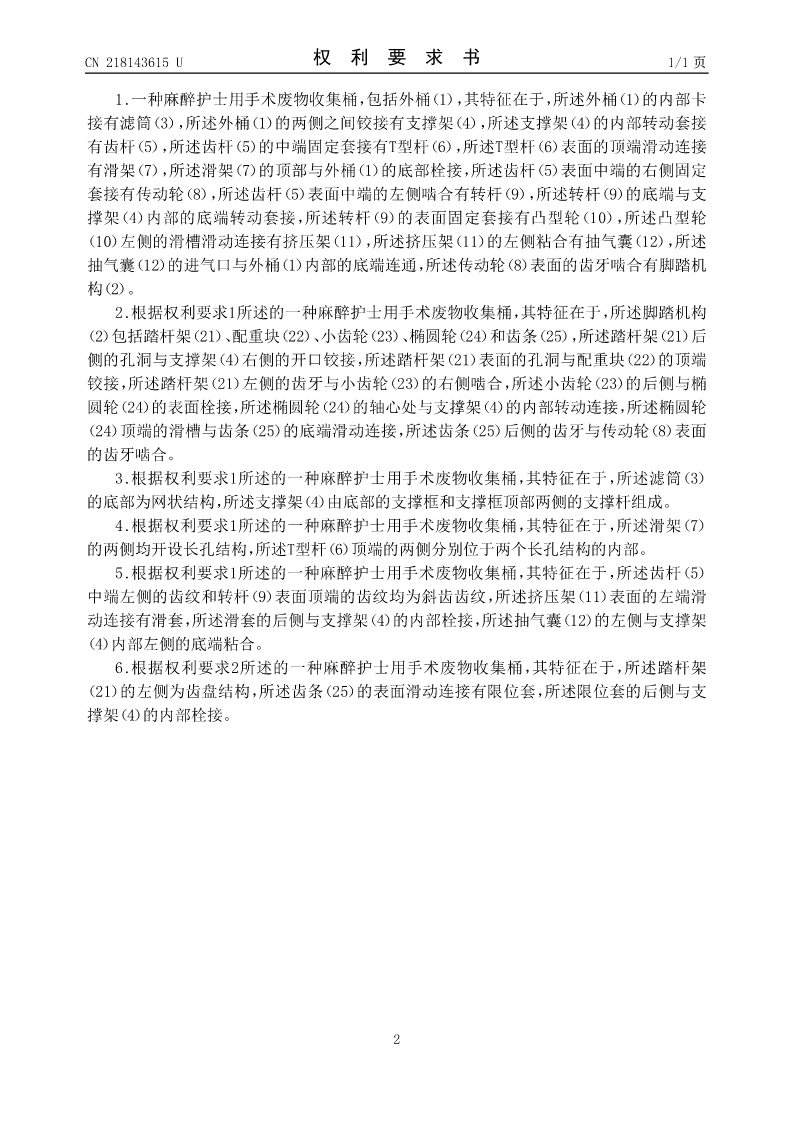

CN218143615U权利要求书1/1页

1.一种麻醉护士用手术废物收集桶,包括外桶(1),其特征在于,所述外桶(1)的内部卡
接有滤筒(3),所述外桶(1)的两侧之间铰接有支撑架(4),所述支撑架(4)的内部转动套接
有齿杆(5),所述齿杆(5)的中端固定套接有T型杆(6),所述T型杆(6)表面的顶端滑动连接
有滑架(7),所述滑架(7)的顶部与外桶(1)的底部栓接,所述齿杆(5)表面中端的右侧固定
套接有传动轮(8),所述齿杆(5)表面中端的左侧啮合有转杆(9),所述转杆(9)的底端与支
撑架(4)内部的底端转动套接,所述转杆(9)的表面固定套接有凸型轮(10),所述凸型轮
(10)左侧的滑槽滑动连接有挤压架(11),所述挤压架(11)的左侧粘合有抽气囊(12),所述
抽气囊(12)的进气口与外桶(1)内部的底端连通,所述传动轮(8)表面的齿牙啮合有脚踏机
构(2)。
2.根据权利要求1所述的一种麻醉护士用手术废物收集桶,其特征在于,所述脚踏机构
(2)包括踏杆架(21)、配重块(22)、小齿轮(23)、椭圆轮(24)和齿条(25),所述踏杆架(21)后
侧的孔洞与支撑架(4)右侧的开口铰接,所述踏杆架(21)表面的孔洞与配重块(22)的顶端
铰接,所述踏杆架(21)左侧的齿牙与小齿轮(23)的右侧啮合,所述小齿轮(23)的后侧与椭
圆轮(24)的表面栓接,所述椭圆轮(24)的轴心处与支撑架(4)的内部转动连接,所述椭圆轮
(24)顶端的滑槽与齿条(25)的底端滑动连接,所述齿条(25)后侧的齿牙与传动轮(8)表面
的齿牙啮合。
3.根据权利要求1所述的一种麻醉护士用手术废物收集桶,其特征在于,所述滤筒(3)
的底部为网状结构,所述支撑架(4)由底部的支撑框和支撑框顶部两侧的支撑杆组成。
4.根据权利要求1所述的一种麻醉护士用手术废物收集桶,其特征在于,所述滑架(7)
的两侧均开设长孔结构,所述T型杆(6)顶端的两侧分别位于两个长孔结构的内部。
5.根据权利要求1所述的一种麻醉护士用手术废物收集桶,其特征在于,所述齿杆(5)
中端左侧的齿纹和转杆(9)表面顶端的齿纹均为斜齿齿纹,所述挤压架(11)表面的左端滑
动连接有滑套,所述滑套的后侧与支撑架(4)的内部栓接,所述抽气囊(12)的左侧与支撑架
(4)内部左侧的底端粘合。
6.根据权利要求2所述的一种麻醉护士用手术废物收集桶,其特征在于,所述踏杆架
(21)的左侧为齿盘结构,所述齿条(25)的表面滑动连接有限位套,所述限位套的后侧与支
撑架(4)的内部栓接。


2
CN218143615U说明书1/4页

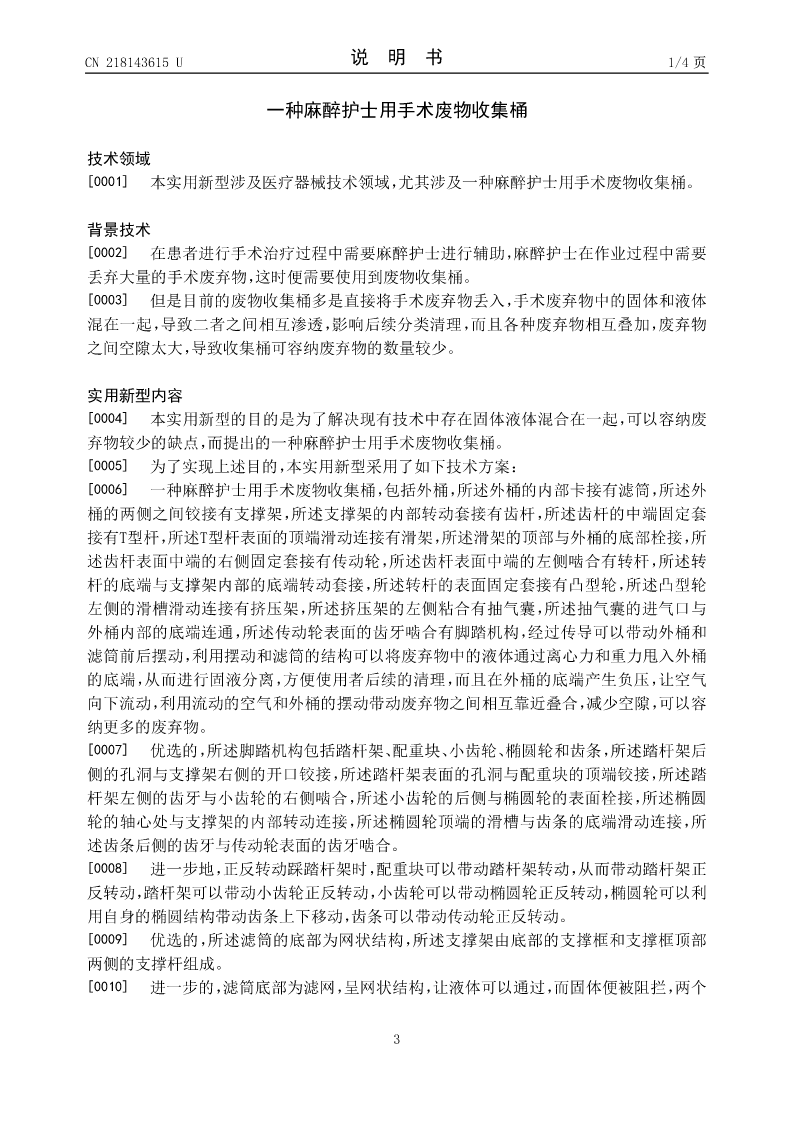

一种麻醉护士用手术废物收集桶

技术领域
[0001]本实用新型涉及医疗器械技术领域,尤其涉及一种麻醉护士用手术废物收集桶。

背景技术
[0002]在患者进行手术治疗过程中需要麻醉护士进行辅助,麻醉护士在作业过程中需要
丢弃大量的手术废弃物,这时便需要使用到废物收集桶。
[0003]但是目前的废物收集桶多是直接将手术废弃物丢入,手术废弃物中的固体和液体
混在一起,导致二者之间相互渗透,影响后续分类清理,而且各种废弃物相互叠加,废弃物
之间空隙太大,导致收集桶可容纳废弃物的数量较少。

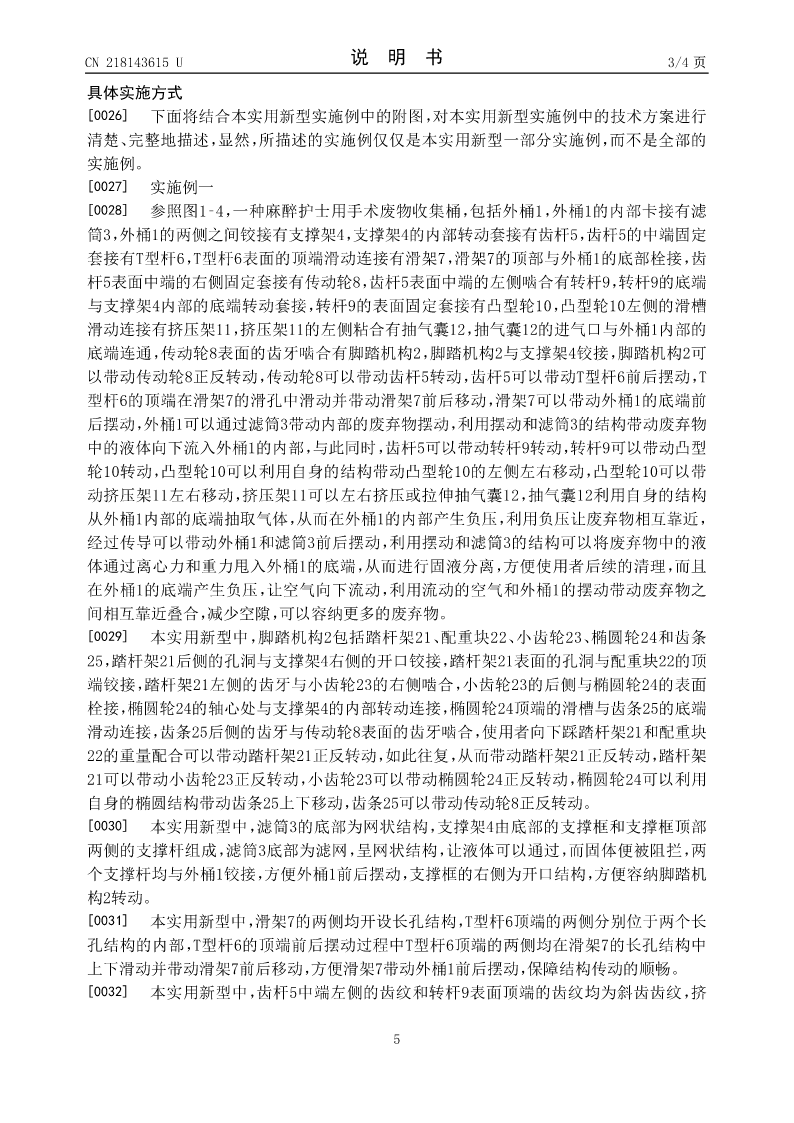

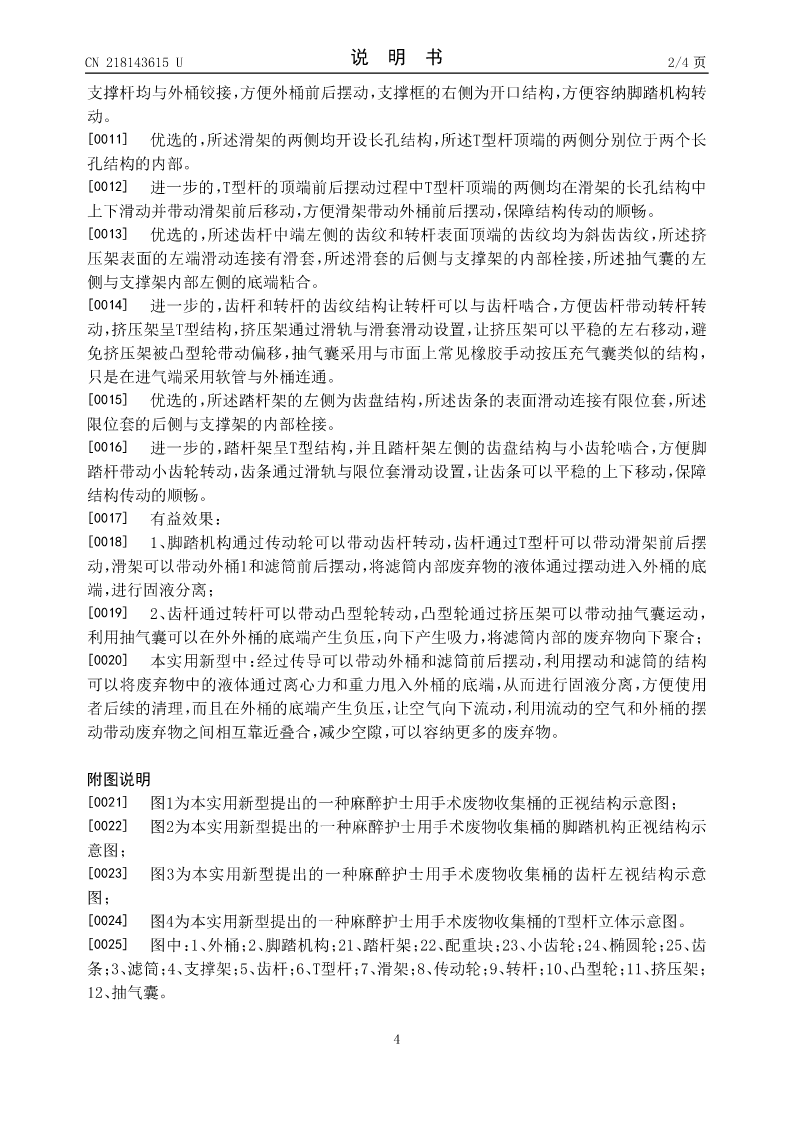

实用新型内容
[0004]本实用新型的目的是为了解决现有技术中存在固体液体混合在一起,可以容纳废
弃物较少的缺点,而提出的一种麻醉护士用手术废物收
