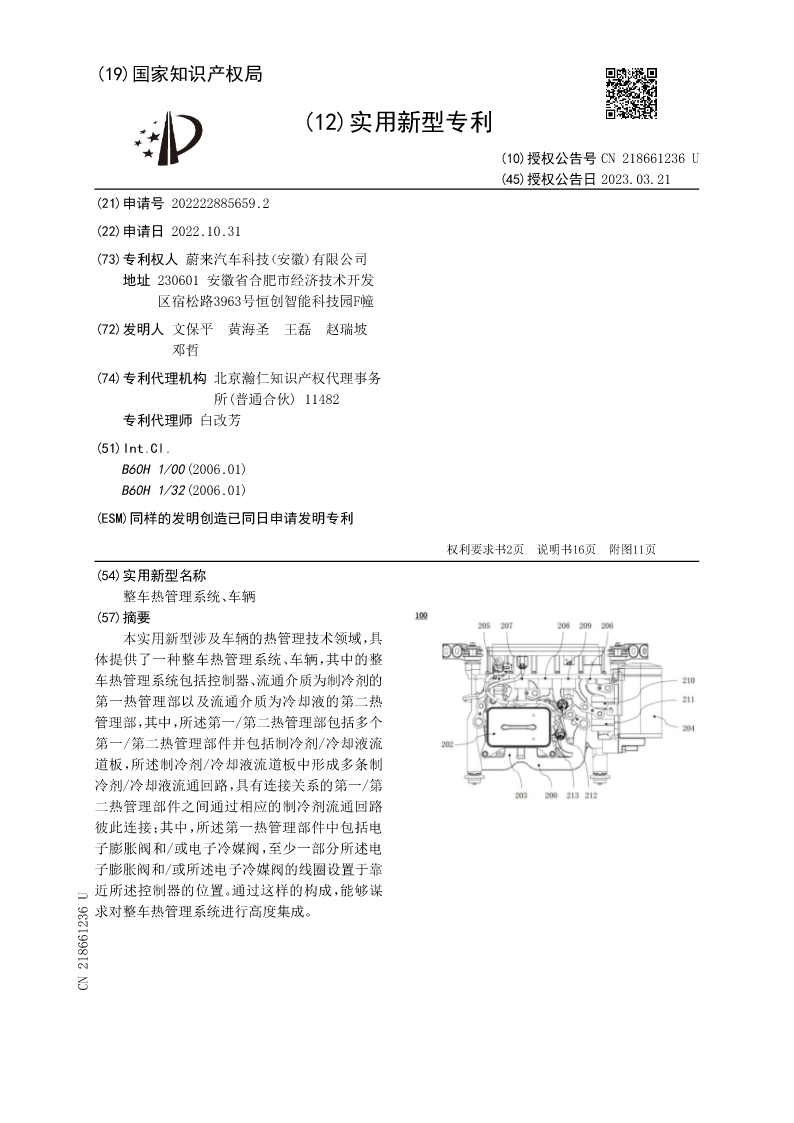

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218661236U
(45)授权公告日2023.03.21
(21)申请号202222885659.2
(22)申请日2022.10.31
(73)专利权人蔚来汽车科技(安徽)有限公司
地址230601安徽省合肥市经济技术开发
区宿松路3963号恒创智能科技园F幢
(72)发明人文保平黄海圣王磊赵瑞坡
邓哲
(74)专利代理机构北京瀚仁知识产权代理事务
所(普通合伙)11482
专利代理师白改芳
(51)Int.Cl.
B60H1/00(2006.01)
B60H1/32(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书2页说明书16页附图11页
(54)实用新型名称
整车热管理系统、车辆
(57)摘要
本实用新型涉及车辆的热管理技术领域,具
体提供了一种整车热管理系统、车辆,其中的整
车热管理系统包括控制器、流通介质为制冷剂的
第一热管理部以及流通介质为冷却液的第二热
管理部,其中,所述第一/第二热管理部包括多个
第一/第二热管理部件并包括制冷剂/冷却液流
道板,所述制冷剂/冷却液流道板中形成多条制
冷剂/冷却液流通回路,具有连接关系的第一/第
二热管理部件之间通过相应的制冷剂流通回路
彼此连接;其中,所述第一热管理部件中包括电
子膨胀阀和/或电子冷媒阀,至少一部分所述电
子膨胀阀和/或所述电子冷媒阀的线圈设置于靠
近所述控制器的位置。通过这样的构成,能够谋
求对整车热管理系统进行高度集成。
CN218661236U

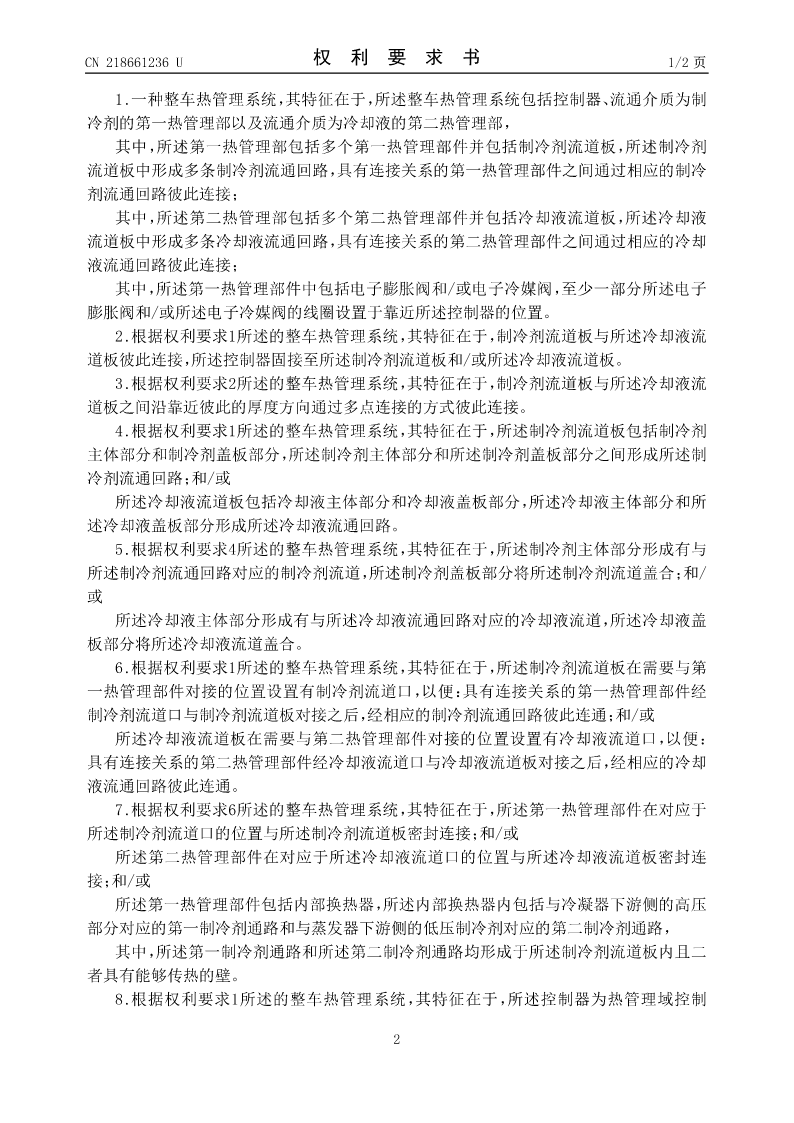

CN218661236U权利要求书1/2页

1.一种整车热管理系统,其特征在于,所述整车热管理系统包括控制器、流通介质为制
冷剂的第一热管理部以及流通介质为冷却液的第二热管理部,
其中,所述第一热管理部包括多个第一热管理部件并包括制冷剂流道板,所述制冷剂
流道板中形成多条制冷剂流通回路,具有连接关系的第一热管理部件之间通过相应的制冷
剂流通回路彼此连接;
其中,所述第二热管理部包括多个第二热管理部件并包括冷却液流道板,所述冷却液
流道板中形成多条冷却液流通回路,具有连接关系的第二热管理部件之间通过相应的冷却
液流通回路彼此连接;
其中,所述第一热管理部件中包括电子膨胀阀和/或电子冷媒阀,至少一部分所述电子
膨胀阀和/或所述电子冷媒阀的线圈设置于靠近所述控制器的位置。
2.根据权利要求1所述的整车热管理系统,其特征在于,制冷剂流道板与所述冷却液流
道板彼此连接,所述控制器固接至所述制冷剂流道板和/或所述冷却液流道板。
3.根据权利要求2所述的整车热管理系统,其特征在于,制冷剂流道板与所述冷却液流
道板之间沿靠近彼此的厚度方向通过多点连接的方式彼此连接。
4.根据权利要求1所述的整车热管理系统,其特征在于,所述制冷剂流道板包括制冷剂
主体部分和制冷剂盖板部分,所述制冷剂主体部分和所述制冷剂盖板部分之间形成所述制
冷剂流通回路;和/或
所述冷却液流道板包括冷却液主体部分和冷却液盖板部分,所述冷却液主体部分和所
述冷却液盖板部分形成所述冷却液流通回路。
5.根据权利要求4所述的整车热管理系统,其特征在于,所述制冷剂主体部分形成有与
所述制冷剂流通回路对应的制冷剂流道,所述制冷剂盖板部分将所述制冷剂流道盖合;和/
或
所述冷却液主体部分形成有与所述冷却液流通回路对应的冷却液流道,所述冷却液盖
板部分将所述冷却液流道盖合。
6.根据权利要求1所述的整车热管理系统,其特征在于,所述制冷剂流道板在需要与第
一热管理部件对接的位置设置有制冷剂流道口,以便:具有连接关系的第一热管理部件经
制冷剂流道口与制冷剂流道板对接之后,经相应的制冷剂流通回路彼此连通;和/或
所述冷却液流道板在需要与第二热管理部件对接的位置设置有冷却液流道口,以便:
具有连接关系的第二热管理部件经冷却液流道口与冷却液流道板对接之后,经相应的冷却
液流通回路彼此连通。
7.根据权利要求6所述的整车热管理系统,其特征在于,所述第一热管理部件在对应于
所述制冷剂流道口的位置与所述制冷剂流道板密封连接;和/或
所述第二热管理部件在对应于所述冷却液流道口的位置与所述冷却液流道板密封连
接;和/或
所述第一热管理部件包括内部换热器,所述内部换热器内包括与冷凝器下游侧的高压
部分对应的第一制冷剂通路和与蒸发器下游侧的低压制冷剂对应的第二制冷剂通路,
其中,所述第一制冷剂通路和所述第二制冷剂通路均形成于所述制冷剂流道板内且二
者具有能够传热的壁。
8.根据权利要求1所述的整车热管理系统,其特征在于,所述控制器为热管理域控制

2

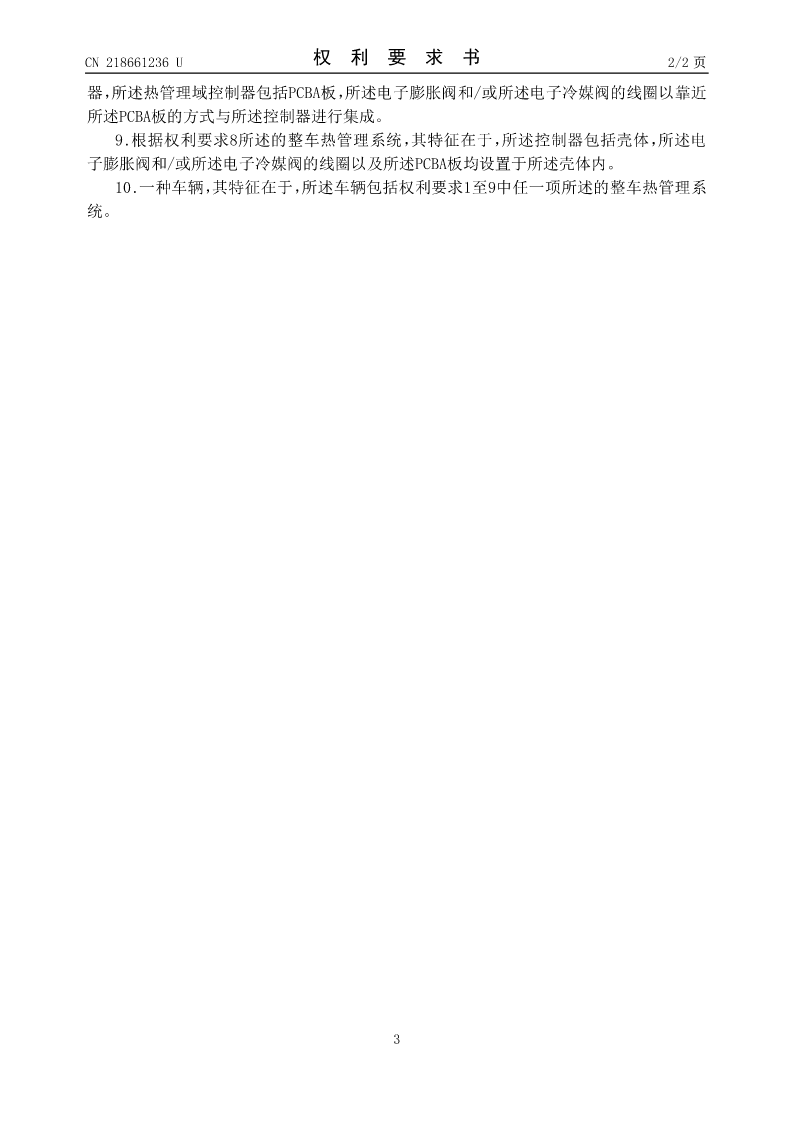

CN218661236U权利要求书2/2页
器,所述热管理域控制器包括PCBA板,所述电子膨胀阀和/或所述电子冷媒阀的线圈以靠近
所述PCBA板
