2023107901099一种生物电极用低温固化Ag-AgCl浆料.pdf

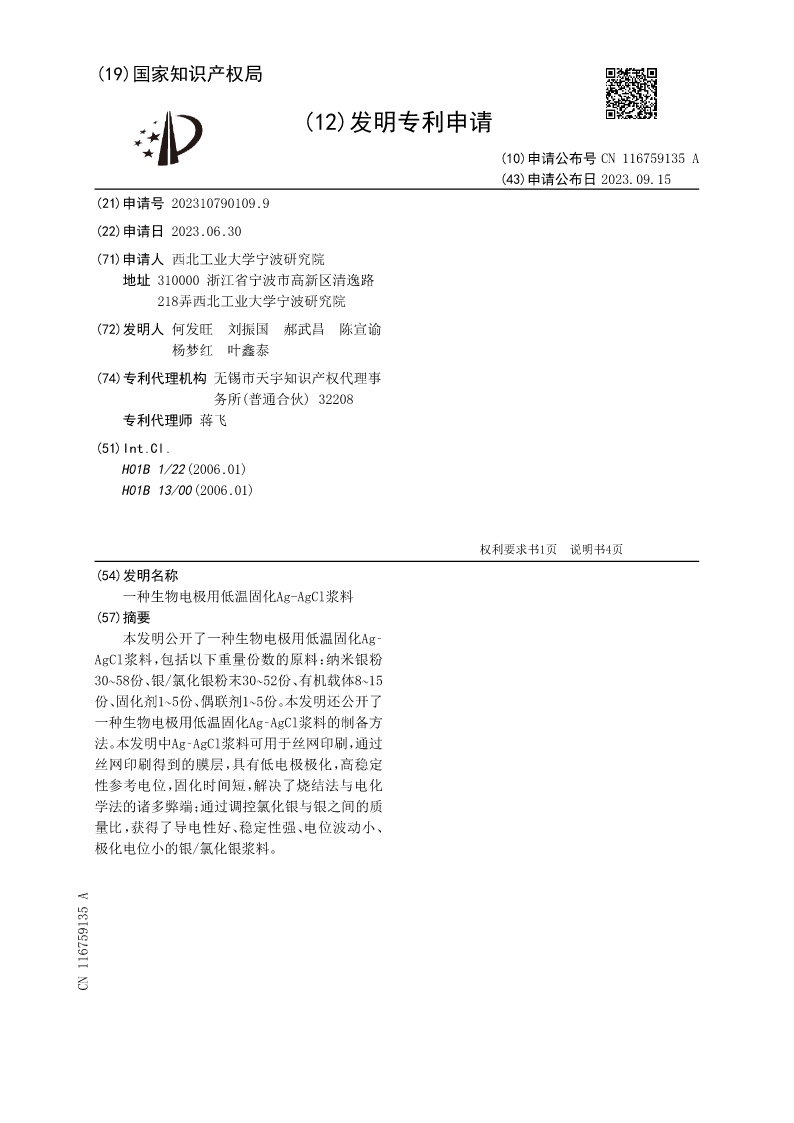

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116759135A
(43)申请公布日2023.09.15
(21)申请号202310790109.9
(22)申请日2023.06.30
(71)申请人西北工业大学宁波研究院
地址310000浙江省宁波市高新区清逸路
218弄西北工业大学宁波研究院
(72)发明人何发旺刘振国郝武昌陈宣谕
杨梦红叶鑫泰
(74)专利代理机构无锡市天宇知识产权代理事
务所(普通合伙)32208
专利代理师蒋飞
(51)Int.Cl.
H01B1/22(2006.01)
H01B13/00(2006.01)

权利要求书1页说明书4页
(54)发明名称
一种生物电极用低温固化Ag-AgCl浆料
(57)摘要
本发明公开了一种生物电极用低温固化Ag‑
AgCl浆料，包括以下重量份数的原料：纳米银粉
30~58份、银/氯化银粉末30~52份、有机载体8~15
份、固化剂1~5份、偶联剂1~5份。本发明还公开了
一种生物电极用低温固化Ag‑AgCl浆料的制备方
法。本发明中Ag‑AgCl浆料可用于丝网印刷，通过
丝网印刷得到的膜层，具有低电极极化，高稳定
性参考电位，固化时间短，解决了烧结法与电化
学法的诸多弊端；通过调控氯化银与银之间的质
量比，获得了导电性好、稳定性强、电位波动小、
极化电位小的银/氯化银浆料。
CN116759135A

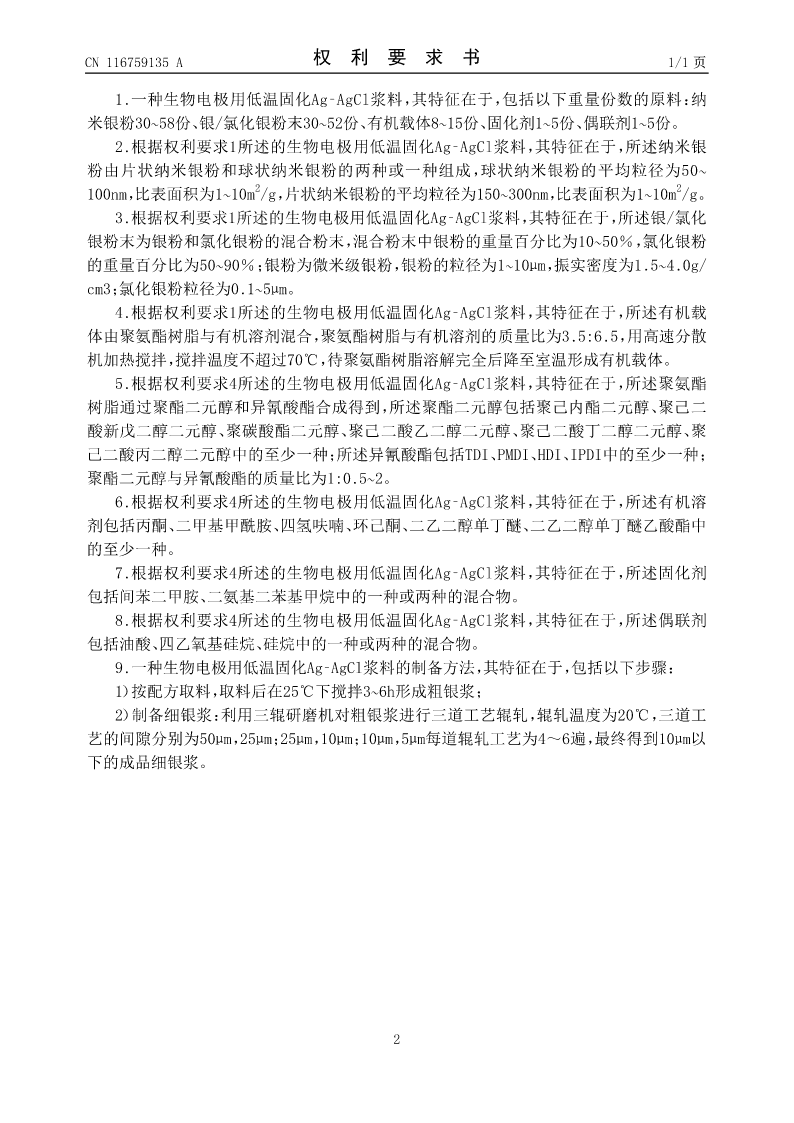

CN116759135A权利要求书1/1页

1.一种生物电极用低温固化Ag‑AgCl浆料，其特征在于，包括以下重量份数的原料：纳
米银粉30~58份、银/氯化银粉末30~52份、有机载体8~15份、固化剂1~5份、偶联剂1~5份。
2.根据权利要求1所述的生物电极用低温固化Ag‑AgCl浆料，其特征在于，所述纳米银
粉由片状纳米银粉和球状纳米银粉的两种或一种组成，球状纳米银粉的平均粒径为50~
22
100nm，比表面积为1~10m/g，片状纳米银粉的平均粒径为150~300nm，比表面积为1~10m/g。
3.根据权利要求1所述的生物电极用低温固化Ag‑AgCl浆料，其特征在于，所述银/氯化
银粉末为银粉和氯化银粉的混合粉末，混合粉末中银粉的重量百分比为10~50％，氯化银粉
的重量百分比为50~90％；银粉为微米级银粉，银粉的粒径为1~10μm，振实密度为1.5~4.0g/
cm3；氯化银粉粒径为0.1~5μm。
4.根据权利要求1所述的生物电极用低温固化Ag‑AgCl浆料，其特征在于，所述有机载
体由聚氨酯树脂与有机溶剂混合，聚氨酯树脂与有机溶剂的质量比为3.5:6.5，用高速分散
机加热搅拌，搅拌温度不超过70℃，待聚氨酯树脂溶解完全后降至室温形成有机载体。
5.根据权利要求4所述的生物电极用低温固化Ag‑AgCl浆料，其特征在于，所述聚氨酯
树脂通过聚酯二元醇和异氰酸酯合成得到，所述聚酯二元醇包括聚己内酯二元醇、聚己二
酸新戊二醇二元醇、聚碳酸酯二元醇、聚己二酸乙二醇二元醇、聚己二酸丁二醇二元醇、聚
己二酸丙二醇二元醇中的至少一种；所述异氰酸酯包括TDI、PMDI、HDI、IPDI中的至少一种；
聚酯二元醇与异氰酸酯的质量比为1:0.5~2。
6.根据权利要求4所述的生物电极用低温固化Ag‑AgCl浆料，其特征在于，所述有机溶
剂包括丙酮、二甲基甲酰胺、四氢呋喃、环己酮、二乙二醇单丁醚、二乙二醇单丁醚乙酸酯中
的至少一种。
7.根据权利要求4所述的生物电极用低温固化Ag‑AgCl浆料，其特征在于，所述固化剂
包括间苯二甲胺、二氨基二苯基甲烷中的一种或两种的混合物。
8.根据权利要求4所述的生物电极用低温固化Ag‑AgCl浆料，其特征在于，所述偶联剂
包括油酸、四乙氧基硅烷、硅烷中的一种或两种的混合物。
9.一种生物电极用低温固化Ag‑AgCl浆料的制备方法，其特征在于，包括以下步骤：
1）按配方取料，取料后在25℃下搅拌3~6h形成粗银浆；
2）制备细银浆：利用三辊研磨机对粗银浆进行三道工艺辊轧，辊轧温度为20℃，三道工
艺的间隙分别为50μm，25μm；25μm，10μm；10μm，5μm每道辊轧工艺为4～6遍，最终得到10μm以
下的成品细银浆。

2

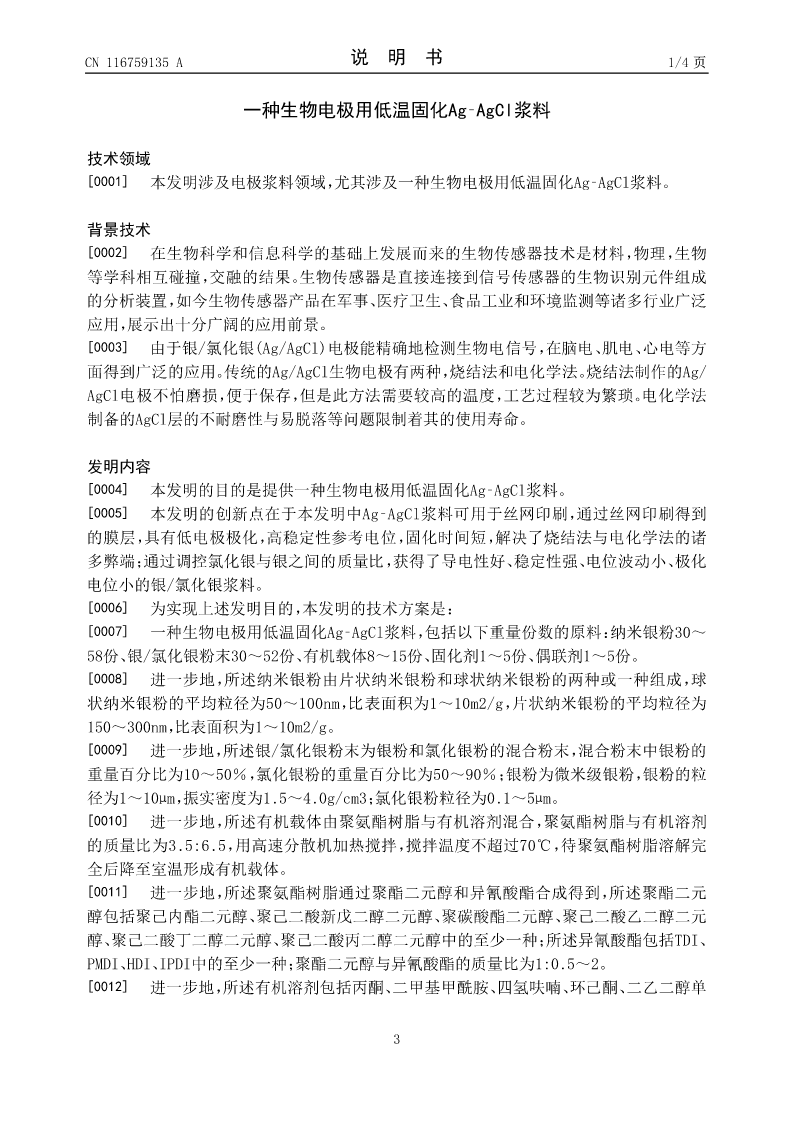

CN116759135A说明书1/4页

一种生物电极用低温固化Ag‑AgCl浆料

技术领域
[0001]本发明涉及电极浆料领域，尤其涉及一种生物电极用低温固化Ag‑AgCl浆料。

背景技术
[0002]在生物科学和信息科学的基础上发展而来的生物传感器技术是材料，物理，生物
等学科相互碰撞，交融的结果。生物传感器是直接连接到信号传感器的生物识别元件组成
的分析装置，如今生物传感器产品在军事、医疗卫生、食品工业和环境监测等诸多行业广泛
应用，展示出十分广阔的应用前景
