2023114494631粘结剂,制备方法,负极浆料,负极极片,固态电池及用电装置.pdf

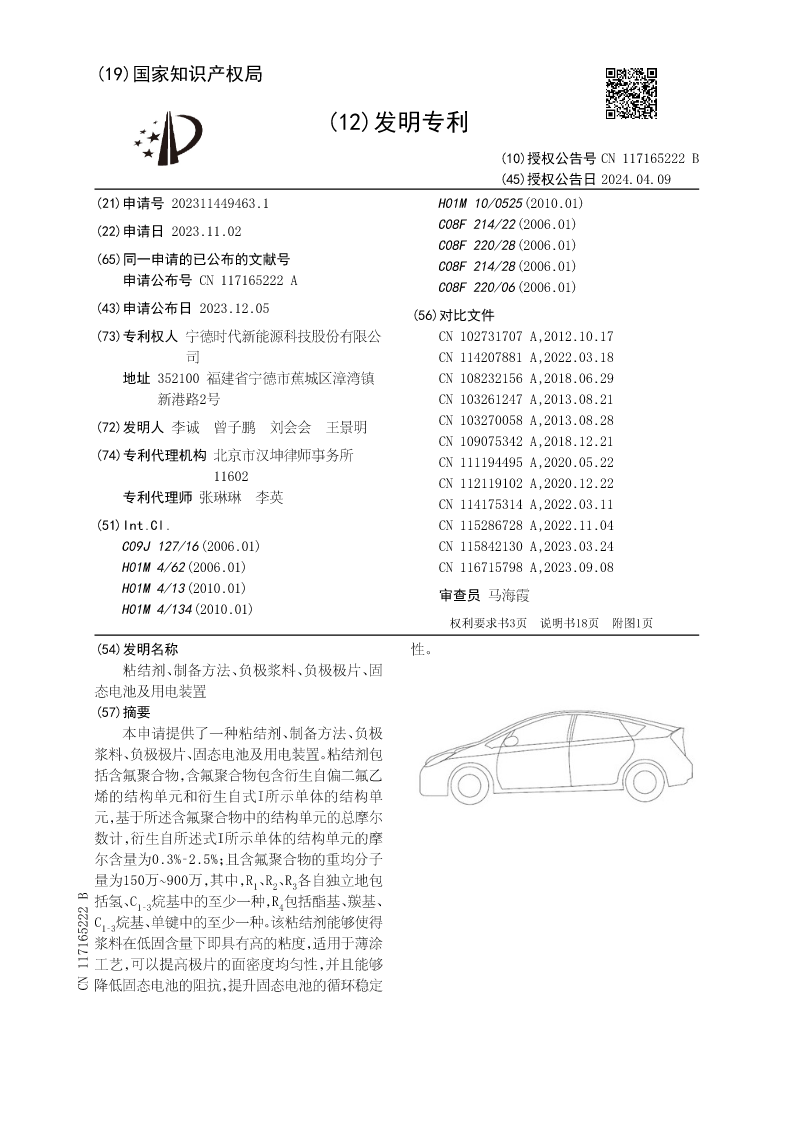

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN117165222B
(45)授权公告日2024.04.09
(21)申请号202311449463.1H01M10/0525(2010.01)
(22)申请日2023.11.02C08F214/22(2006.01)
C08F220/28(2006.01)
(65)同一申请的已公布的文献号C08F214/28(2006.01)
申请公布号CN117165222AC08F220/06(2006.01)
(43)申请公布日2023.12.05(56)对比文件
(73)专利权人宁德时代新能源科技股份有限公CN102731707A,2012.10.17
司CN114207881A,2022.03.18
地址352100福建省宁德市蕉城区漳湾镇CN108232156A,2018.06.29
新港路2号CN103261247A,2013.08.21
CN103270058A,2013.08.28
(72)发明人李诚曾子鹏刘会会王景明
CN109075342A,2018.12.21
(74)专利代理机构北京市汉坤律师事务所CN111194495A,2020.05.22
11602CN112119102A,2020.12.22
专利代理师张琳琳李英CN114175314A,2022.03.11
(51)Int.Cl.CN115286728A,2022.11.04
C09J127/16(2006.01)CN115842130A,2023.03.24
H01M4/62(2006.01)CN116715798A,2023.09.08
H01M4/13(2010.01)
审查员马海霞
H01M4/134(2010.01)
权利要求书3页说明书18页附图1页
(54)发明名称性。
粘结剂、制备方法、负极浆料、负极极片、固
态电池及用电装置
(57)摘要
本申请提供了一种粘结剂、制备方法、负极
浆料、负极极片、固态电池及用电装置。粘结剂包
括含氟聚合物，含氟聚合物包含衍生自偏二氟乙
烯的结构单元和衍生自式I所示单体的结构单
元，基于所述含氟聚合物中的结构单元的总摩尔
数计，衍生自所述式I所示单体的结构单元的摩
尔含量为0.3%‑2.5%；且含氟聚合物的重均分子
量为150万900万，其中，R、R、R各自独立地包
~123
括氢、C1‑3烷基中的至少一种，R4包括酯基、羰基、

C1‑3烷基、单键中的至少一种。该粘结剂能够使得
浆料在低固含量下即具有高的粘度，适用于薄涂
工艺，可以提高极片的面密度均匀性，并且能够

CN117165222B降低固态电池的阻抗，提升固态电池的循环稳定

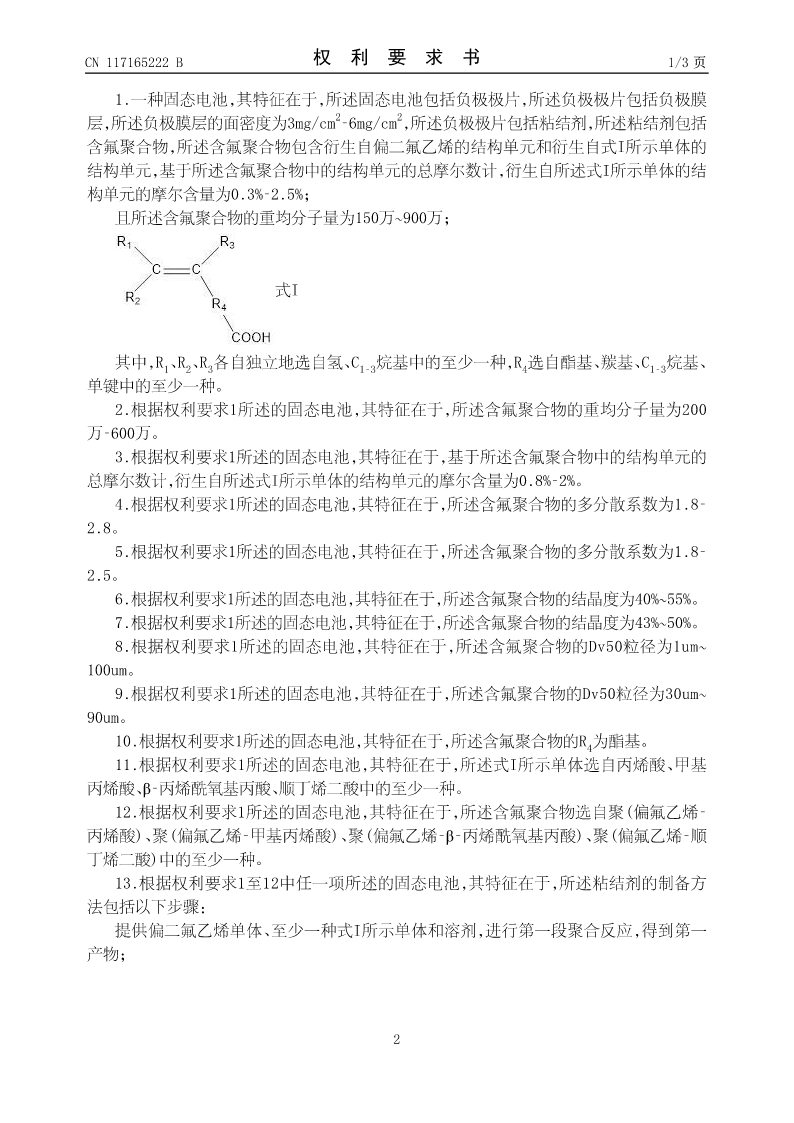

CN117165222B权利要求书1/3页

1.一种固态电池，其特征在于，所述固态电池包括负极极片，所述负极极片包括负极膜
层，所述负极膜层的面密度为3mg/cm2‑6mg/cm2，所述负极极片包括粘结剂，所述粘结剂包括
含氟聚合物，所述含氟聚合物包含衍生自偏二氟乙烯的结构单元和衍生自式I所示单体的
结构单元，基于所述含氟聚合物中的结构单元的总摩尔数计，衍生自所述式I所示单体的结
构单元的摩尔含量为0.3%‑2.5%；
且所述含氟聚合物的重均分子量为150万~900万；

式I

其中，R1、R2、R3各自独立地选自氢、C1‑3烷基中的至少一种，R4选自酯基、羰基、C1‑3烷基、
单键中的至少一种。
2.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的重均分子量为200
万‑600万。
3.根据权利要求1所述的固态电池，其特征在于，基于所述含氟聚合物中的结构单元的
总摩尔数计，衍生自所述式I所示单体的结构单元的摩尔含量为0.8%‑2%。
4.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的多分散系数为1.8‑
2.8。
5.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的多分散系数为1.8‑
2.5。
6.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的结晶度为40%~55%。
7.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的结晶度为43%~50%。
8.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的Dv50粒径为1um~
100um。
9.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的Dv50粒径为30um~
90um。

10.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物的R4为酯基。
11.根据权利要求1所述的固态电池，其特征在于，所述式I所示单体选自丙烯酸、甲基
丙烯酸、β‑丙烯酰氧基丙酸、顺丁烯二酸中的至少一种。
12.根据权利要求1所述的固态电池，其特征在于，所述含氟聚合物选自聚（偏氟乙烯‑

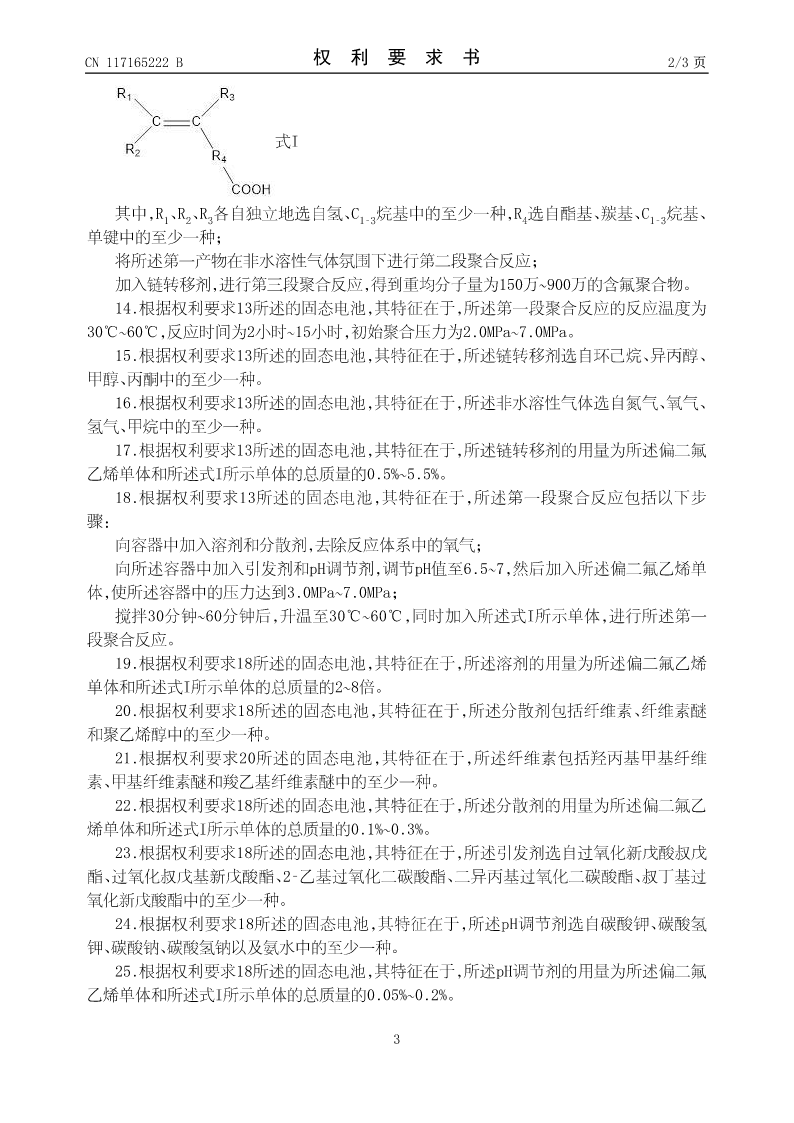

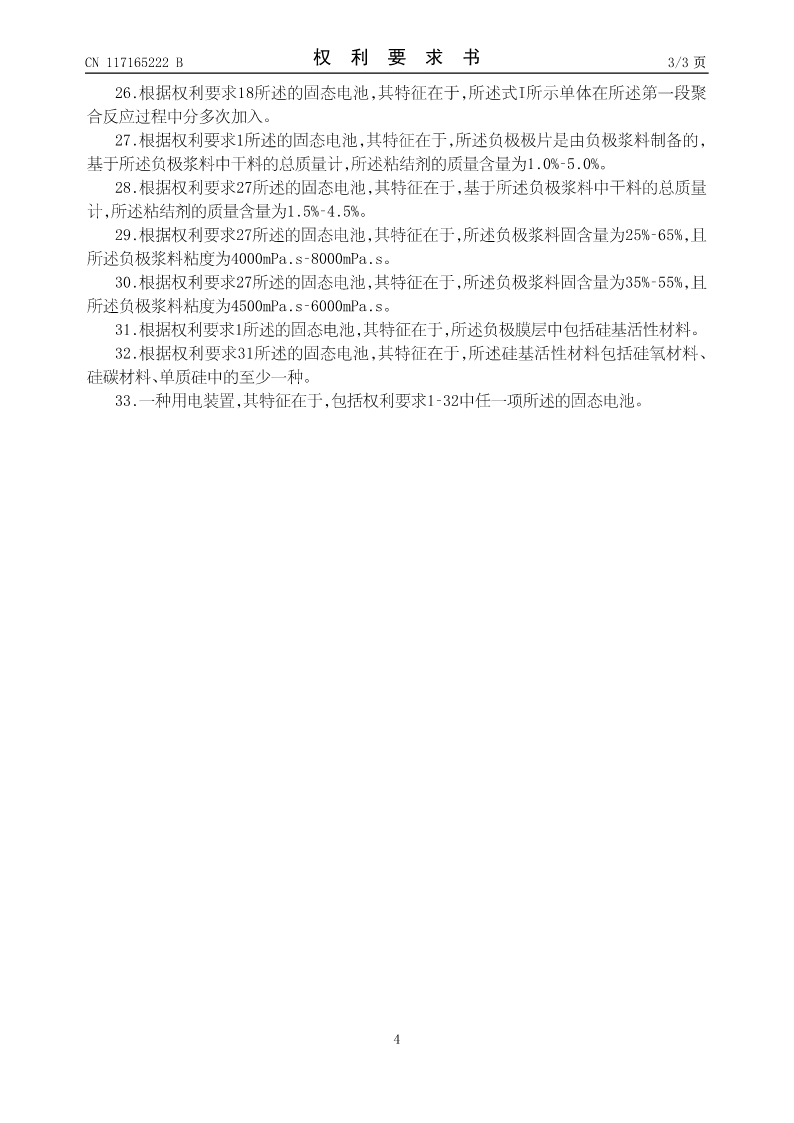

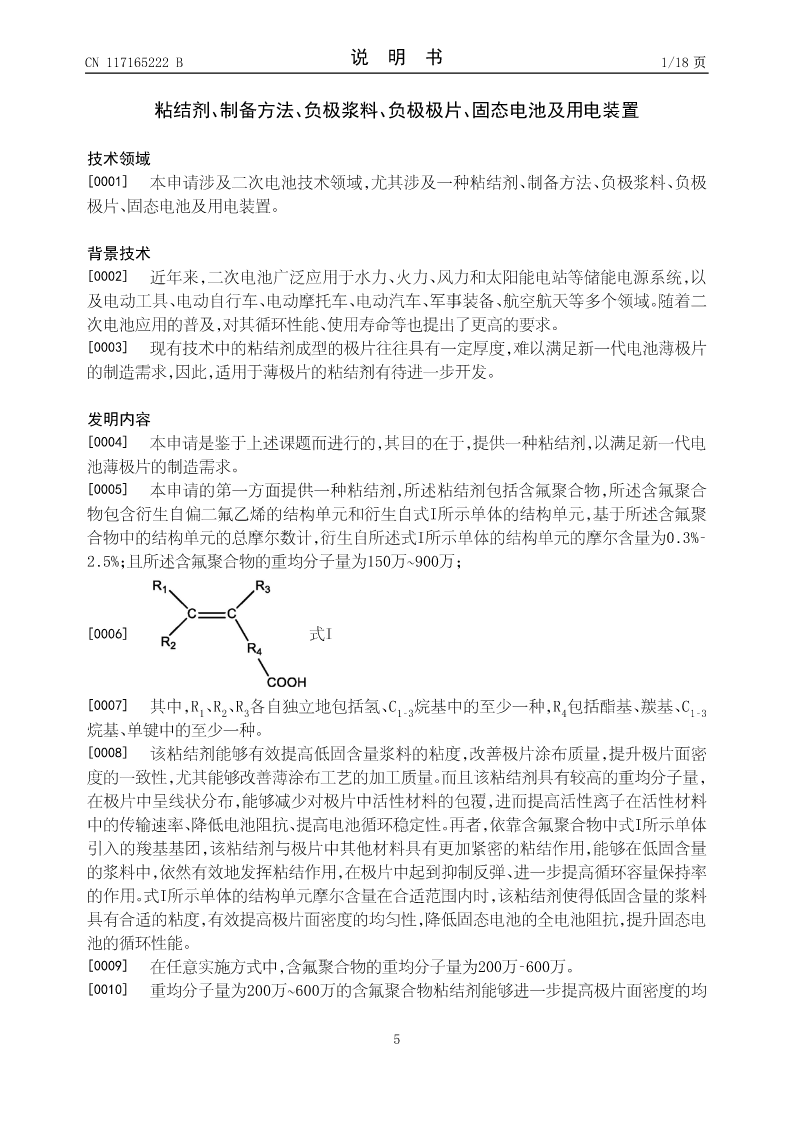

丙烯酸
