2023115372379水性乳液抗氧剂及其制备方法和应用.pdf

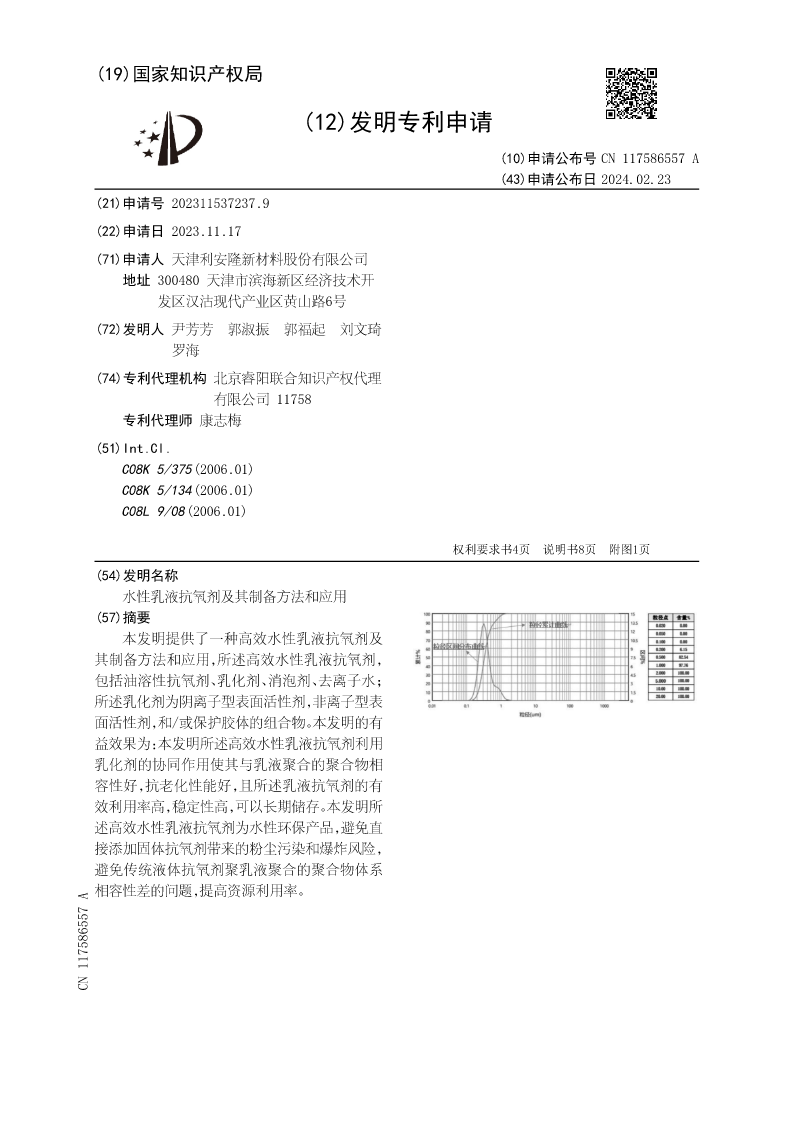

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117586557A
(43)申请公布日2024.02.23
(21)申请号202311537237.9
(22)申请日2023.11.17

(71)申请人天津利安隆新材料股份有限公司
地址300480天津市滨海新区经济技术开
发区汉沽现代产业区黄山路6号
(72)发明人尹芳芳郭淑振郭福起刘文琦
罗海
(74)专利代理机构北京睿阳联合知识产权代理
有限公司11758
专利代理师康志梅
(51)Int.Cl.
C08K5/375(2006.01)
C08K5/134(2006.01)
C08L9/08(2006.01)

权利要求书4页说明书8页附图1页
(54)发明名称
水性乳液抗氧剂及其制备方法和应用
(57)摘要
本发明提供了一种高效水性乳液抗氧剂及
其制备方法和应用，所述高效水性乳液抗氧剂，
包括油溶性抗氧剂、乳化剂、消泡剂、去离子水；
所述乳化剂为阴离子型表面活性剂，非离子型表
面活性剂，和/或保护胶体的组合物。本发明的有
益效果为：本发明所述高效水性乳液抗氧剂利用
乳化剂的协同作用使其与乳液聚合的聚合物相
容性好，抗老化性能好，且所述乳液抗氧剂的有
效利用率高，稳定性高，可以长期储存。本发明所
述高效水性乳液抗氧剂为水性环保产品，避免直
接添加固体抗氧剂带来的粉尘污染和爆炸风险，
避免传统液体抗氧剂聚乳液聚合的聚合物体系
相容性差的问题，提高资源利用率。
CN117586557A

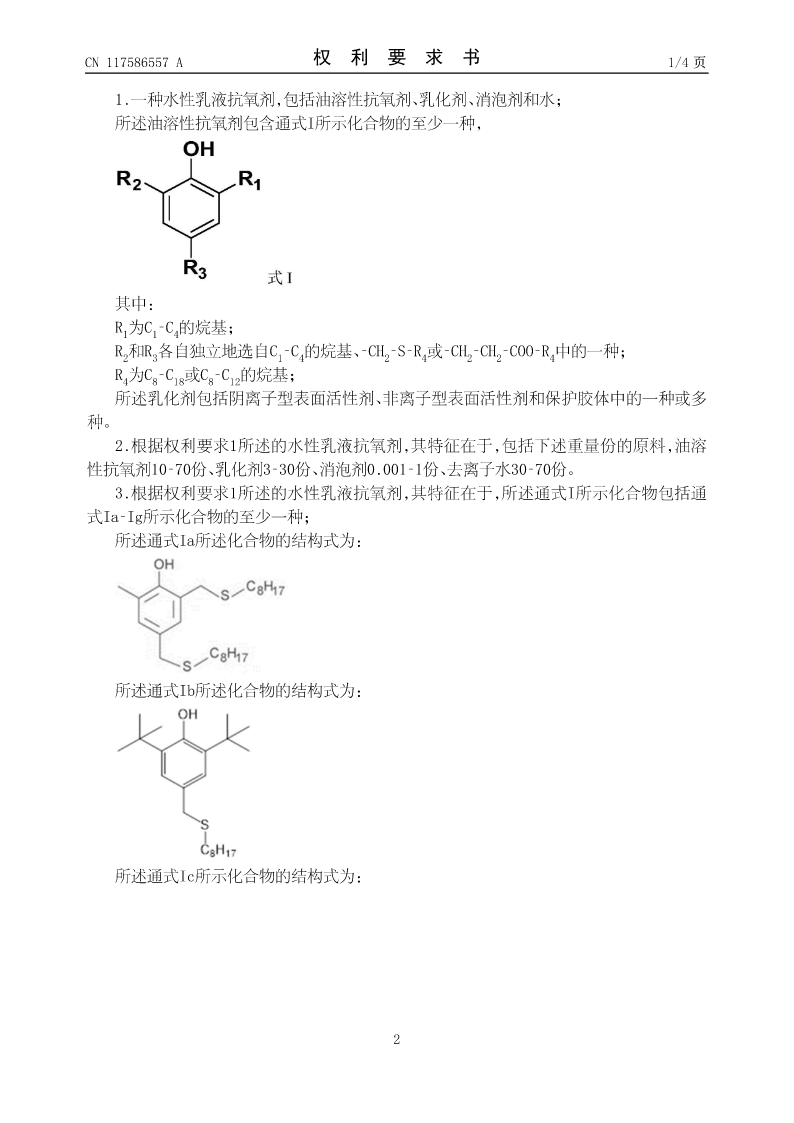

CN117586557A权利要求书1/4页

1.一种水性乳液抗氧剂，包括油溶性抗氧剂、乳化剂、消泡剂和水；
所述油溶性抗氧剂包含通式I所示化合物的至少一种，

其中：

R1为C1‑C4的烷基；

R2和R3各自独立地选自C1‑C4的烷基、‑CH2‑S‑R4或‑CH2‑CH2‑COO‑R4中的一种；

R4为C8‑C18或C8‑C12的烷基；
所述乳化剂包括阴离子型表面活性剂、非离子型表面活性剂和保护胶体中的一种或多
种。
2.根据权利要求1所述的水性乳液抗氧剂，其特征在于，包括下述重量份的原料，油溶
性抗氧剂10‑70份、乳化剂3‑30份、消泡剂0.001‑1份、去离子水30‑70份。
3.根据权利要求1所述的水性乳液抗氧剂，其特征在于，所述通式I所示化合物包括通
式Ia‑Ig所示化合物的至少一种；
所述通式Ia所述化合物的结构式为：

所述通式Ib所述化合物的结构式为：

所述通式Ic所示化合物的结构式为：

2

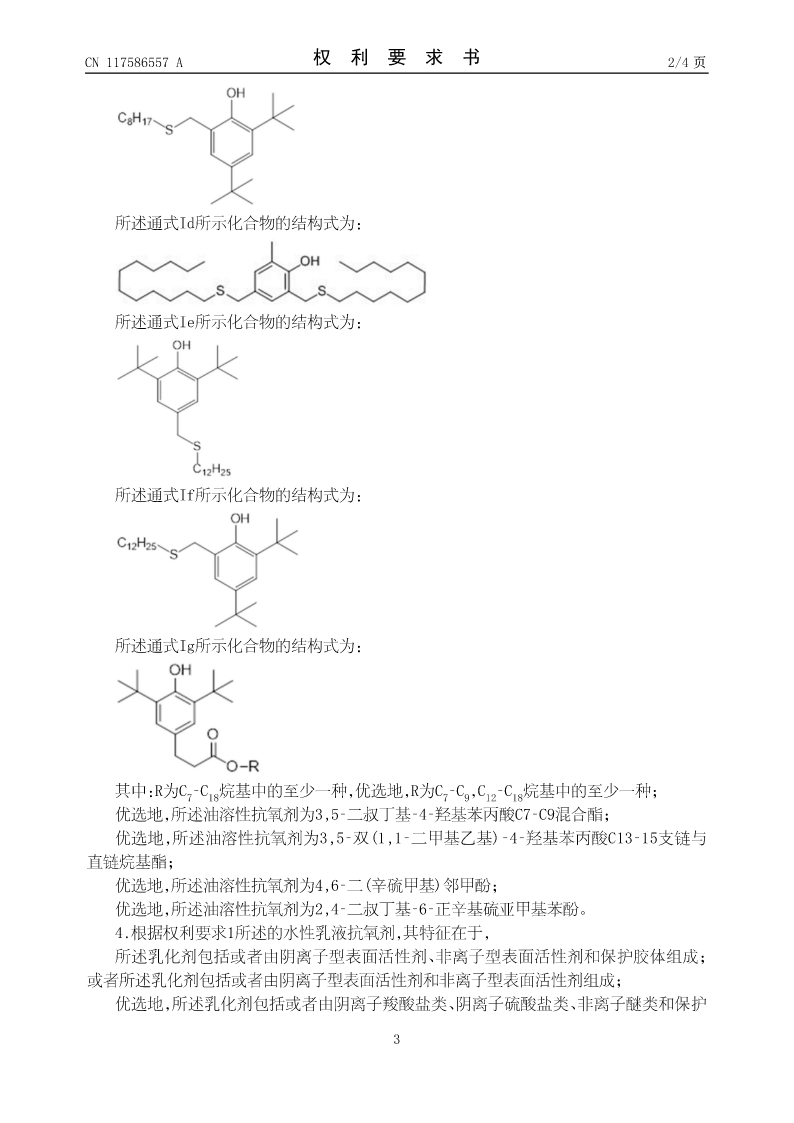

CN117586557A权利要求书2/4页

所述通式Id所示化合物的结构式为：

所述通式Ie所示化合物的结构式为：

所述通式If所示化合物的结构式为：

所述通式Ig所示化合物的结构式为：

其中：R为C7‑C18烷基中的至少一种，优选地，R为C7‑C9，C12‑C18烷基中的至少一种；
优选地，所述油溶性抗氧剂为3,5‑二叔丁基‑4‑羟基苯丙酸C7‑C9混合酯；
优选地，所述油溶性抗氧剂为3,5‑双(1,1‑二甲基乙基)‑4‑羟基苯丙酸C13‑15支链与
直链烷基酯；
优选地，所述油溶性抗氧剂为4,6‑二(辛硫甲基)邻甲酚；
优选地，所述油溶性抗氧剂为2,4‑二叔丁基‑6‑正辛基硫亚甲基苯酚。
4.根据权利要求1所述的水性乳液抗氧剂，其特征在于，
所述乳化剂包括或者由阴离子型表面活性剂、非离子型表面活性剂和保护胶体组成；
或者所述乳化剂包括或者由阴离子型表面活性剂和非离子型表面活性剂组成；
优选地，所述乳化剂包括或者由阴离子羧酸盐类、阴离子硫酸盐类、非离子醚类和保护

3

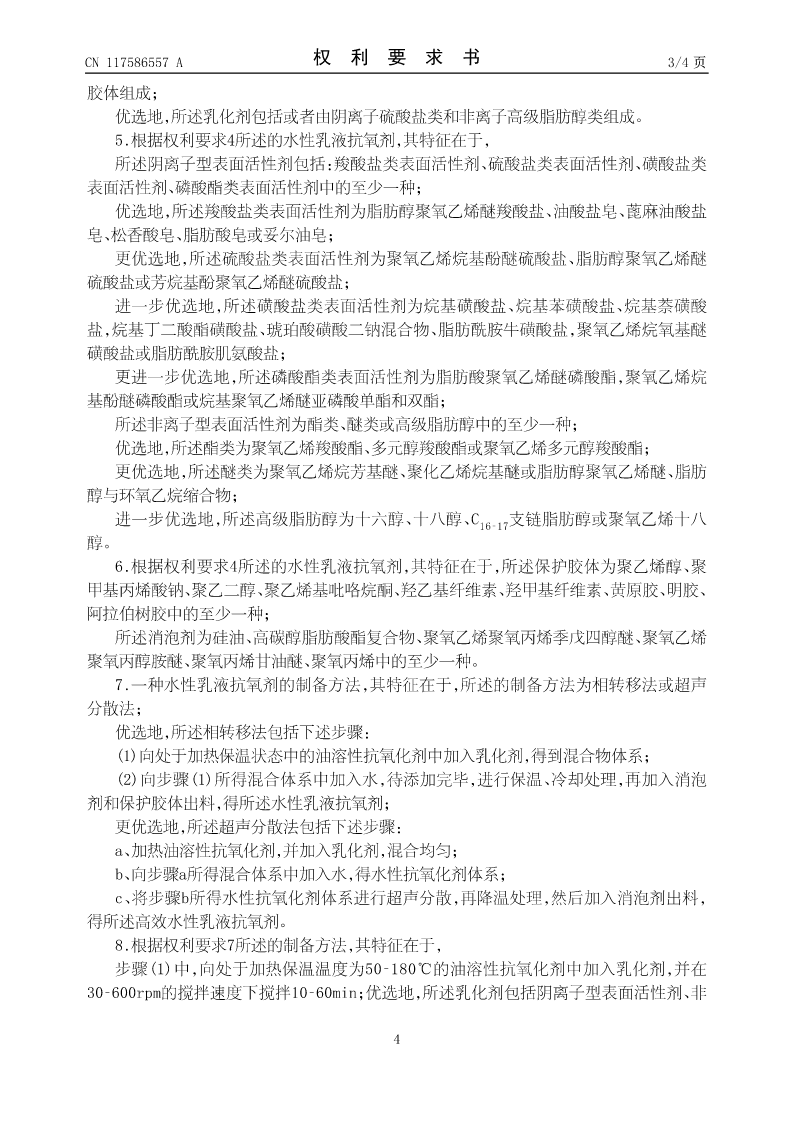

CN117586557A权利要求书3/4页
胶体组成；
优选地，所述乳化剂包括或者由阴离子硫酸盐类和非离子高级脂肪醇类组成。
5.根据权利要求4所述的水性乳液抗氧剂，其特征在于，
所述阴离子型表面活性剂包括：羧酸盐类表面活性剂、硫酸盐类表面活性剂、磺酸盐类
表面活性剂、磷酸酯类表面活性剂中的至少一种；
优选地，所述羧酸盐类表面活性剂为脂肪醇聚氧乙烯醚羧酸盐、油酸盐皂、蓖麻油酸盐
皂、松香酸皂、脂肪酸皂或妥尔油皂；
更优选地，所述硫酸盐类表面活性剂为聚氧乙烯烷基酚醚硫酸盐、脂肪醇聚氧乙烯醚
硫酸盐或芳烷基酚聚氧乙烯醚硫酸盐；
进一步优选地，所述磺酸盐类表面活性剂为烷基磺酸盐、烷基苯磺酸盐、烷基萘磺酸
盐，烷基丁二酸酯磺酸盐、琥珀酸磺酸二钠混合物、脂肪酰胺牛磺酸盐，聚氧乙烯烷氧基醚
磺酸盐或脂肪酰胺肌氨酸盐；
更进一步优选地，所述磷酸酯类表面活性剂为脂肪酸聚氧乙烯醚磷酸酯，聚氧乙烯烷
基酚醚磷酸酯或烷基聚氧乙烯醚亚磷酸单酯和双酯；
所述非离子型表面活性剂为酯类、醚类或高级脂肪醇中的至少一种；
优选地，所述酯类为聚氧乙烯羧酸酯、多元醇羧酸酯或聚氧乙烯多元醇
