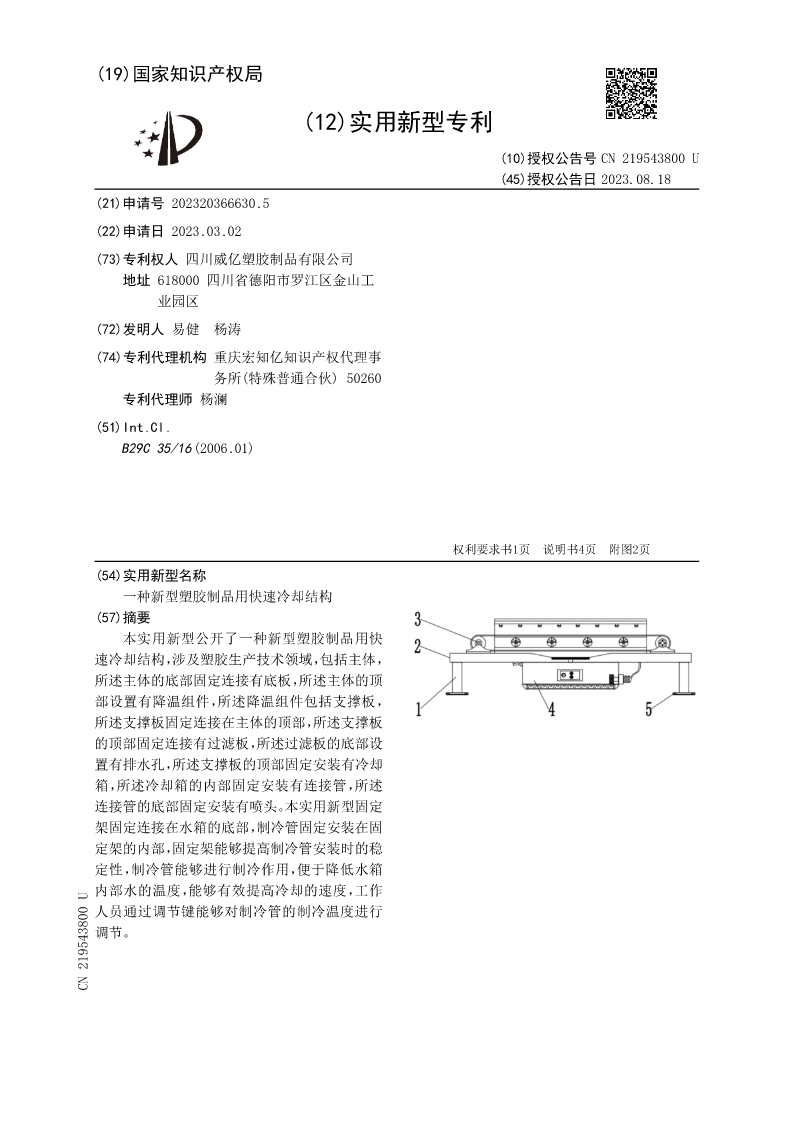

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219543800U
(45)授权公告日2023.08.18
(21)申请号202320366630.5
(22)申请日2023.03.02
(73)专利权人四川威亿塑胶制品有限公司
地址618000四川省德阳市罗江区金山工
业园区
(72)发明人易健杨涛
(74)专利代理机构重庆宏知亿知识产权代理事
务所(特殊普通合伙)50260
专利代理师杨澜
(51)Int.Cl.
B29C35/16(2006.01)

权利要求书1页说明书4页附图2页
(54)实用新型名称
一种新型塑胶制品用快速冷却结构
(57)摘要
本实用新型公开了一种新型塑胶制品用快
速冷却结构，涉及塑胶生产技术领域，包括主体，
所述主体的底部固定连接有底板，所述主体的顶
部设置有降温组件，所述降温组件包括支撑板，
所述支撑板固定连接在主体的顶部，所述支撑板
的顶部固定连接有过滤板，所述过滤板的底部设
置有排水孔，所述支撑板的顶部固定安装有冷却
箱，所述冷却箱的内部固定安装有连接管，所述
连接管的底部固定安装有喷头。本实用新型固定
架固定连接在水箱的底部，制冷管固定安装在固
定架的内部，固定架能够提高制冷管安装时的稳
定性，制冷管能够进行制冷作用，便于降低水箱
内部水的温度，能够有效提高冷却的速度，工作
人员通过调节键能够对制冷管的制冷温度进行
调节。
CN219543800U

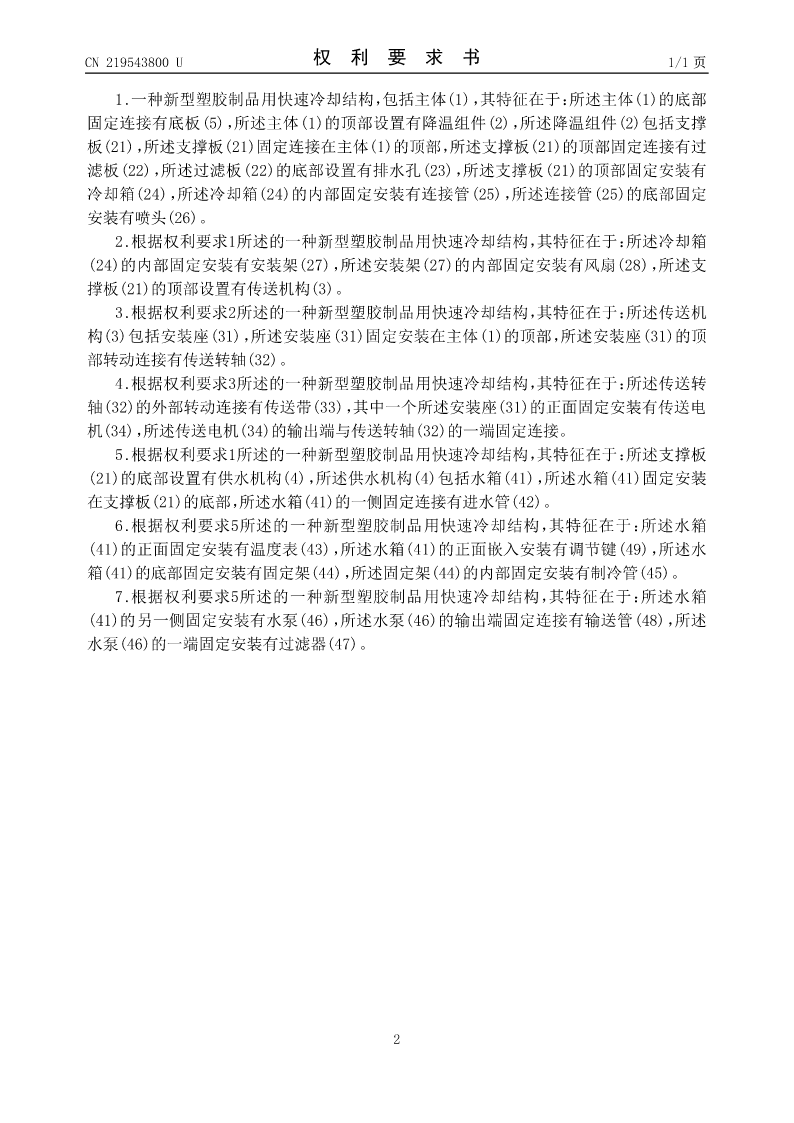

CN219543800U权利要求书1/1页

1.一种新型塑胶制品用快速冷却结构，包括主体(1)，其特征在于：所述主体(1)的底部
固定连接有底板(5)，所述主体(1)的顶部设置有降温组件(2)，所述降温组件(2)包括支撑
板(21)，所述支撑板(21)固定连接在主体(1)的顶部，所述支撑板(21)的顶部固定连接有过
滤板(22)，所述过滤板(22)的底部设置有排水孔(23)，所述支撑板(21)的顶部固定安装有
冷却箱(24)，所述冷却箱(24)的内部固定安装有连接管(25)，所述连接管(25)的底部固定
安装有喷头(26)。
2.根据权利要求1所述的一种新型塑胶制品用快速冷却结构，其特征在于：所述冷却箱
(24)的内部固定安装有安装架(27)，所述安装架(27)的内部固定安装有风扇(28)，所述支
撑板(21)的顶部设置有传送机构(3)。
3.根据权利要求2所述的一种新型塑胶制品用快速冷却结构，其特征在于：所述传送机
构(3)包括安装座(31)，所述安装座(31)固定安装在主体(1)的顶部，所述安装座(31)的顶
部转动连接有传送转轴(32)。
4.根据权利要求3所述的一种新型塑胶制品用快速冷却结构，其特征在于：所述传送转
轴(32)的外部转动连接有传送带(33)，其中一个所述安装座(31)的正面固定安装有传送电
机(34)，所述传送电机(34)的输出端与传送转轴(32)的一端固定连接。
5.根据权利要求1所述的一种新型塑胶制品用快速冷却结构，其特征在于：所述支撑板
(21)的底部设置有供水机构(4)，所述供水机构(4)包括水箱(41)，所述水箱(41)固定安装
在支撑板(21)的底部，所述水箱(41)的一侧固定连接有进水管(42)。
6.根据权利要求5所述的一种新型塑胶制品用快速冷却结构，其特征在于：所述水箱
(41)的正面固定安装有温度表(43)，所述水箱(41)的正面嵌入安装有调节键(49)，所述水
箱(41)的底部固定安装有固定架(44)，所述固定架(44)的内部固定安装有制冷管(45)。
7.根据权利要求5所述的一种新型塑胶制品用快速冷却结构，其特征在于：所述水箱
(41)的另一侧固定安装有水泵(46)，所述水泵(46)的输出端固定连接有输送管(48)，所述
水泵(46)的一端固定安装有过滤器(47)。

2

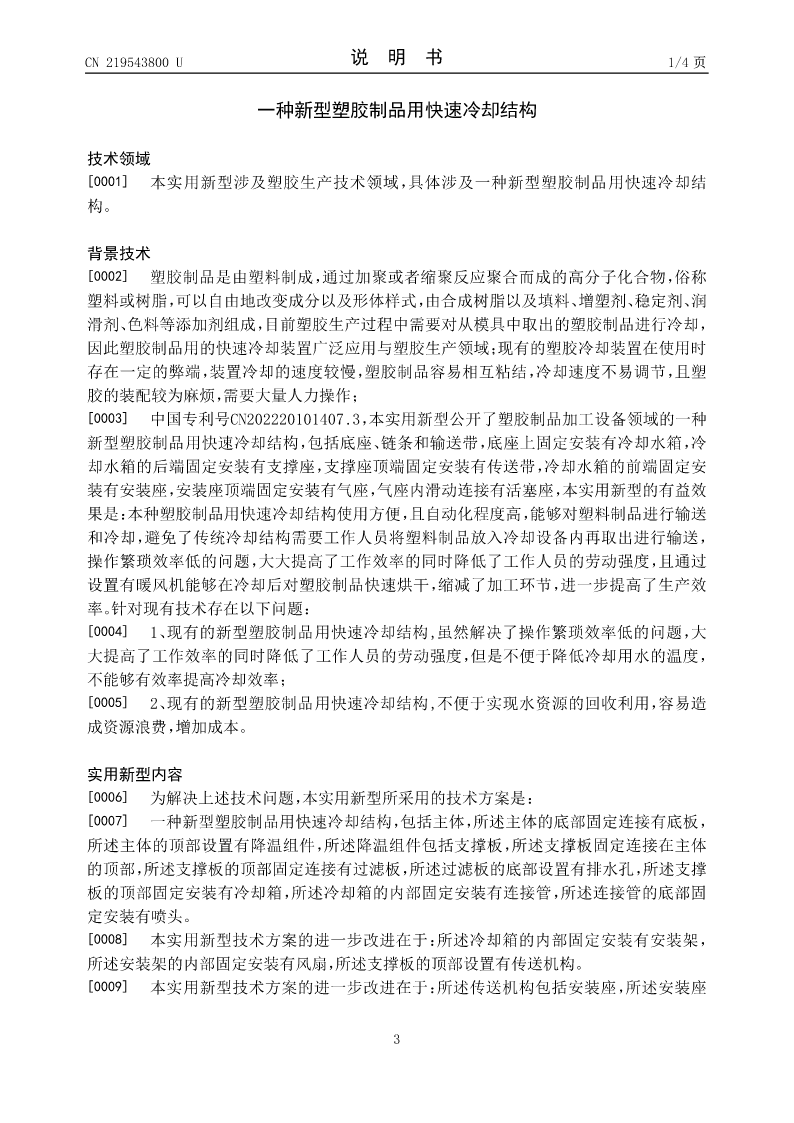

CN219543800U说明书1/4页

一种新型塑胶制品用快速冷却结构

技术领域
[0001]本实用新型涉及塑胶生产技术领域，具体涉及一种新型塑胶制品用快速冷却结
构。

背景技术
[0002]塑胶制品是由塑料制成，通过加聚或者缩聚反应聚合而成的高分子化合物，俗称
塑料或树脂，可以自由地改变成分以及形体样式，由合成树脂以及填料、增塑剂、稳定剂、润
滑剂、色料等添加剂组成，目前塑胶生产过程中需要对从模具中取出的塑胶制品进行冷却，
因此塑胶制品用的快速冷却装置广泛应用与塑胶生产领域；现有的塑胶冷却装置在使用时
存在一定的弊端，装置冷却的速度较慢，塑胶制品容易相互粘结，冷却速度不易调节，且塑
胶的装配较为麻烦，需要大量人力操作；
[0003]中国专利号CN202220101407.3，本实用新型公开了塑胶制品加工设备领域的一种
新型塑胶制品用快速冷却结构，包括底座、链条和输送带，底座上固定
