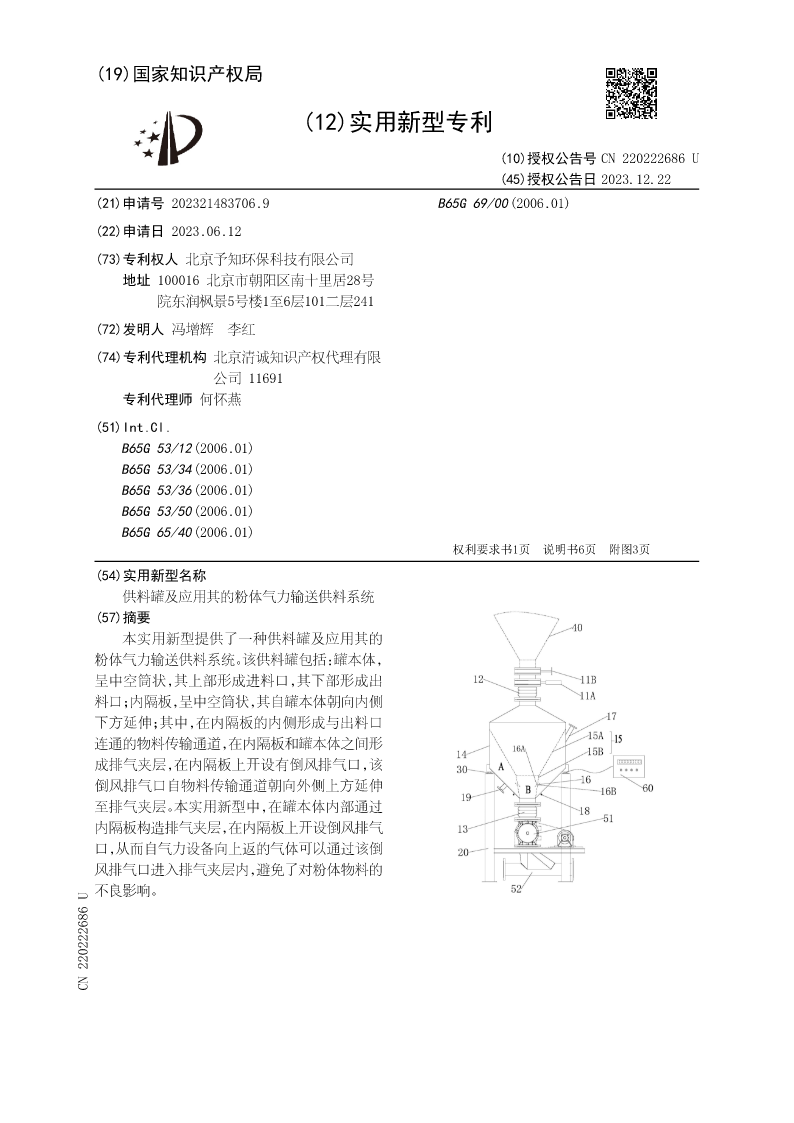

2023214837069供料罐及应用其的粉体气力输送供料系统.pdf

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN220222686U
(45)授权公告日2023.12.22
(21)申请号202321483706.9B65G69/00(2006.01)

(22)申请日2023.06.12

(73)专利权人北京予知环保科技有限公司
地址100016北京市朝阳区南十里居28号
院东润枫景5号楼1至6层101二层241
(72)发明人冯增辉李红
(74)专利代理机构北京清诚知识产权代理有限
公司11691
专利代理师何怀燕
(51)Int.Cl.
B65G53/12(2006.01)
B65G53/34(2006.01)
B65G53/36(2006.01)
B65G53/50(2006.01)
B65G65/40(2006.01)
权利要求书1页说明书6页附图3页
(54)实用新型名称
供料罐及应用其的粉体气力输送供料系统
(57)摘要
本实用新型提供了一种供料罐及应用其的
粉体气力输送供料系统。该供料罐包括：罐本体，
呈中空筒状，其上部形成进料口，其下部形成出
料口；内隔板，呈中空筒状，其自罐本体朝向内侧
下方延伸；其中，在内隔板的内侧形成与出料口
连通的物料传输通道，在内隔板和罐本体之间形
成排气夹层，在内隔板上开设有倒风排气口，该
倒风排气口自物料传输通道朝向外侧上方延伸
至排气夹层。本实用新型中，在罐本体内部通过
内隔板构造排气夹层，在内隔板上开设倒风排气
口，从而自气力设备向上返的气体可以通过该倒
风排气口进入排气夹层内，避免了对粉体物料的
不良影响。
CN220222686U

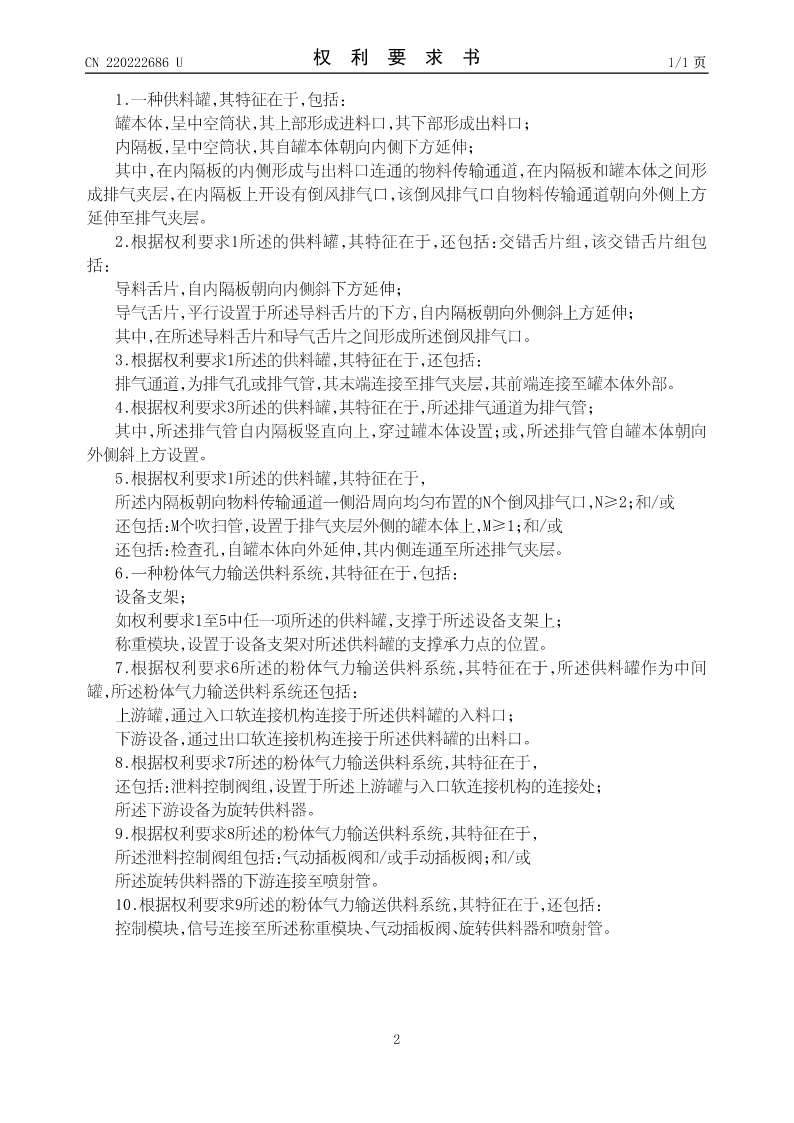

CN220222686U权利要求书1/1页

1.一种供料罐，其特征在于，包括：
罐本体，呈中空筒状，其上部形成进料口，其下部形成出料口；
内隔板，呈中空筒状，其自罐本体朝向内侧下方延伸；
其中，在内隔板的内侧形成与出料口连通的物料传输通道，在内隔板和罐本体之间形
成排气夹层，在内隔板上开设有倒风排气口，该倒风排气口自物料传输通道朝向外侧上方
延伸至排气夹层。
2.根据权利要求1所述的供料罐，其特征在于，还包括：交错舌片组，该交错舌片组包
括：
导料舌片，自内隔板朝向内侧斜下方延伸；
导气舌片，平行设置于所述导料舌片的下方，自内隔板朝向外侧斜上方延伸；
其中，在所述导料舌片和导气舌片之间形成所述倒风排气口。
3.根据权利要求1所述的供料罐，其特征在于，还包括：
排气通道，为排气孔或排气管，其末端连接至排气夹层，其前端连接至罐本体外部。
4.根据权利要求3所述的供料罐，其特征在于，所述排气通道为排气管；
其中，所述排气管自内隔板竖直向上，穿过罐本体设置；或，所述排气管自罐本体朝向
外侧斜上方设置。
5.根据权利要求1所述的供料罐，其特征在于，
所述内隔板朝向物料传输通道一侧沿周向均匀布置的N个倒风排气口，N≥2；和/或
还包括：M个吹扫管，设置于排气夹层外侧的罐本体上，M≥1；和/或
还包括：检查孔，自罐本体向外延伸，其内侧连通至所述排气夹层。
6.一种粉体气力输送供料系统，其特征在于，包括：
设备支架；
如权利要求1至5中任一项所述的供料罐，支撑于所述设备支架上；
称重模块，设置于设备支架对所述供料罐的支撑承力点的位置。
7.根据权利要求6所述的粉体气力输送供料系统，其特征在于，所述供料罐作为中间
罐，所述粉体气力输送供料系统还包括：
上游罐，通过入口软连接机构连接于所述供料罐的入料口；
下游设备，通过出口软连接机构连接于所述供料罐的出料口。
8.根据权利要求7所述的粉体气力输送供料系统，其特征在于，
还包括：泄料控制阀组，设置于所述上游罐与入口软连接机构的连接处；
所述下游设备为旋转供料器。
9.根据权利要求8所述的粉体气力输送供料系统，其特征在于，
所述泄料控制阀组包括：气动插板阀和/或手动插板阀；和/或
所述旋转供料器的下游连接至喷射管。
10.根据权利要求9所述的粉体气力输送供料系统，其特征在于，还包括：
控制模块，信号连接至所述称重模块、气动插板阀、旋转供料器和喷射管。

2

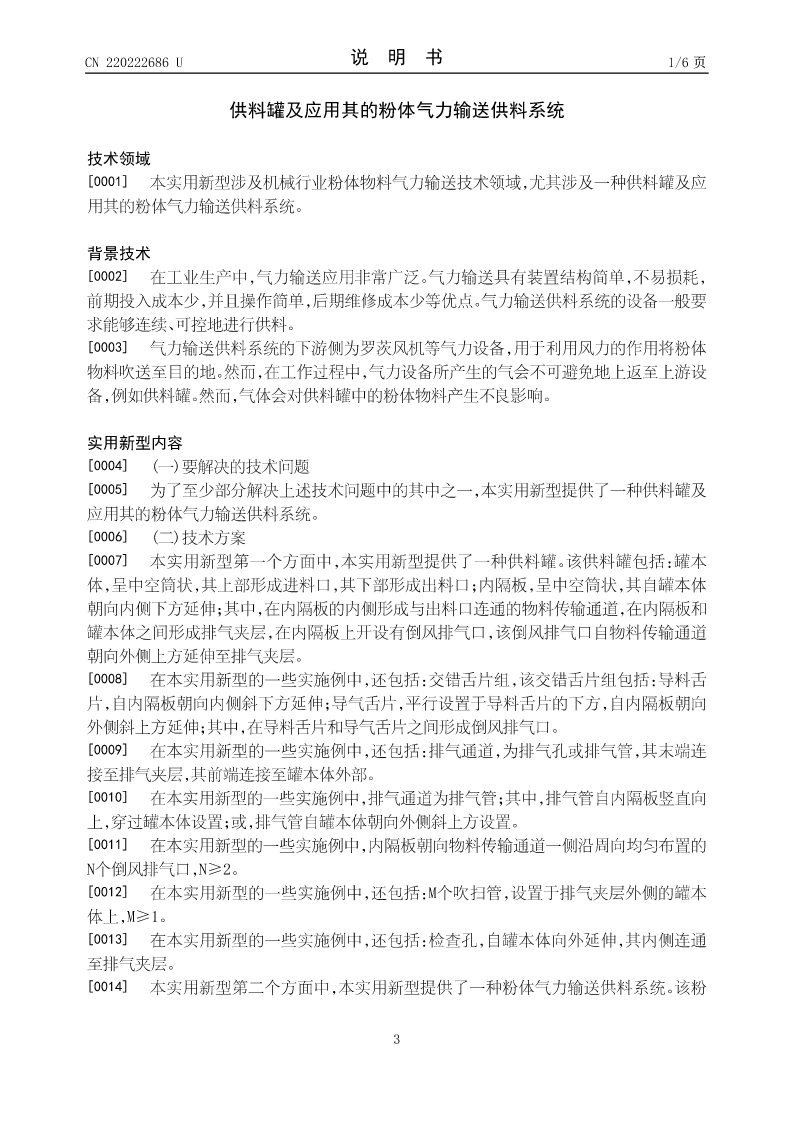

CN220222686U说明书1/6页

供料罐及应用其的粉体气力输送供料系统

技术领域
[0001]本实用新型涉及机械行业粉体物料气力输送技术领域，尤其涉及一种供料罐及应
用其的粉体气力输送供料系统。

背景技术
[0002]在工业生产中，气力输送应用非常广泛。气力输送具有装置结构简单，不易损耗，
前期投入成本少，并且操作简单，后期维修成本少等优点。气力输送供料系统的设备一般要
求能够连续、可控地进行供料。
[0003]气力输送供料系统的下游侧为罗茨风机等气力设备，用于利用风力的作用将粉体
物料吹送至目的地。然而，在工作过程中，气力设备所产生的气会不可避免地上返至上游设
备，例如供料罐。然
