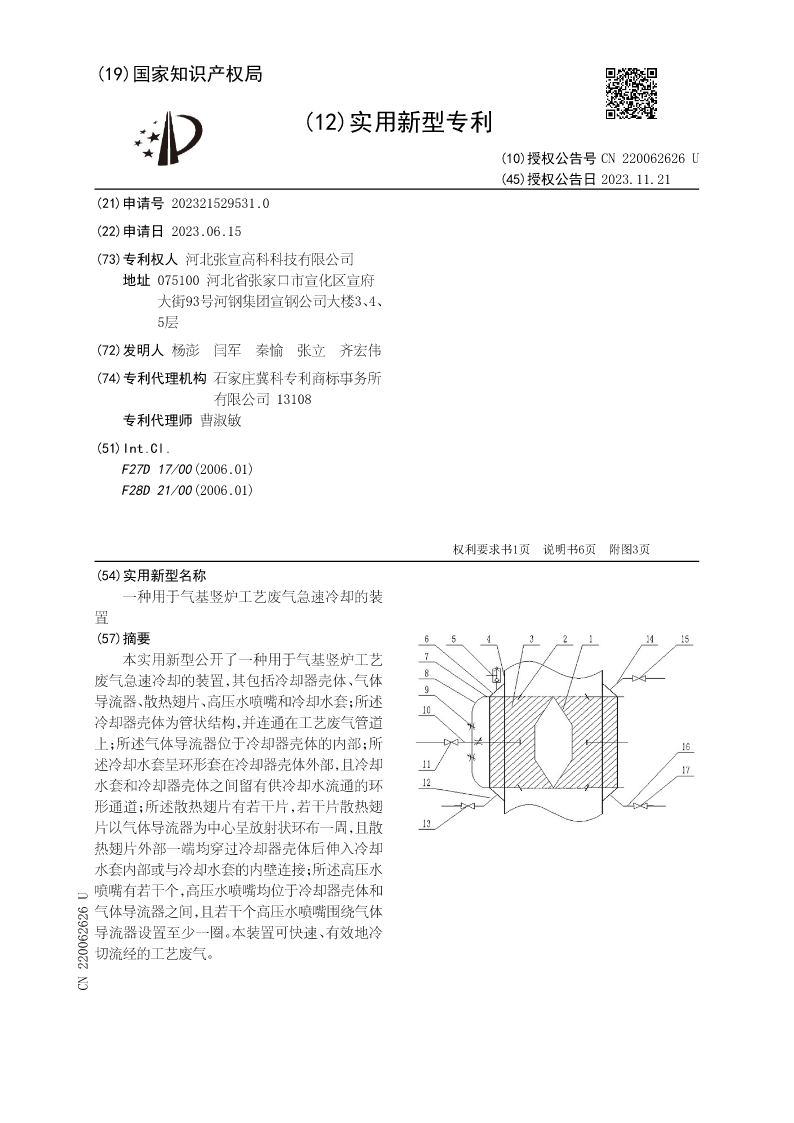

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN220062626U
(45)授权公告日2023.11.21
(21)申请号202321529531.0
(22)申请日2023.06.15

(73)专利权人河北张宣高科科技有限公司
地址075100河北省张家口市宣化区宣府
大街93号河钢集团宣钢公司大楼3、4、
5层
(72)发明人杨澎闫军秦愉张立齐宏伟
(74)专利代理机构石家庄冀科专利商标事务所
有限公司13108
专利代理师曹淑敏
(51)Int.Cl.
F27D17/00(2006.01)
F28D21/00(2006.01)

权利要求书1页说明书6页附图3页
(54)实用新型名称
一种用于气基竖炉工艺废气急速冷却的装
置
(57)摘要
本实用新型公开了一种用于气基竖炉工艺
废气急速冷却的装置，其包括冷却器壳体、气体
导流器、散热翅片、高压水喷嘴和冷却水套；所述
冷却器壳体为管状结构，并连通在工艺废气管道
上；所述气体导流器位于冷却器壳体的内部；所
述冷却水套呈环形套在冷却器壳体外部，且冷却
水套和冷却器壳体之间留有供冷却水流通的环
形通道；所述散热翅片有若干片，若干片散热翅
片以气体导流器为中心呈放射状环布一周，且散
热翅片外部一端均穿过冷却器壳体后伸入冷却
水套内部或与冷却水套的内壁连接；所述高压水
喷嘴有若干个，高压水喷嘴均位于冷却器壳体和
气体导流器之间，且若干个高压水喷嘴围绕气体
导流器设置至少一圈。本装置可快速、有效地冷
切流经的工艺废气。
CN220062626U

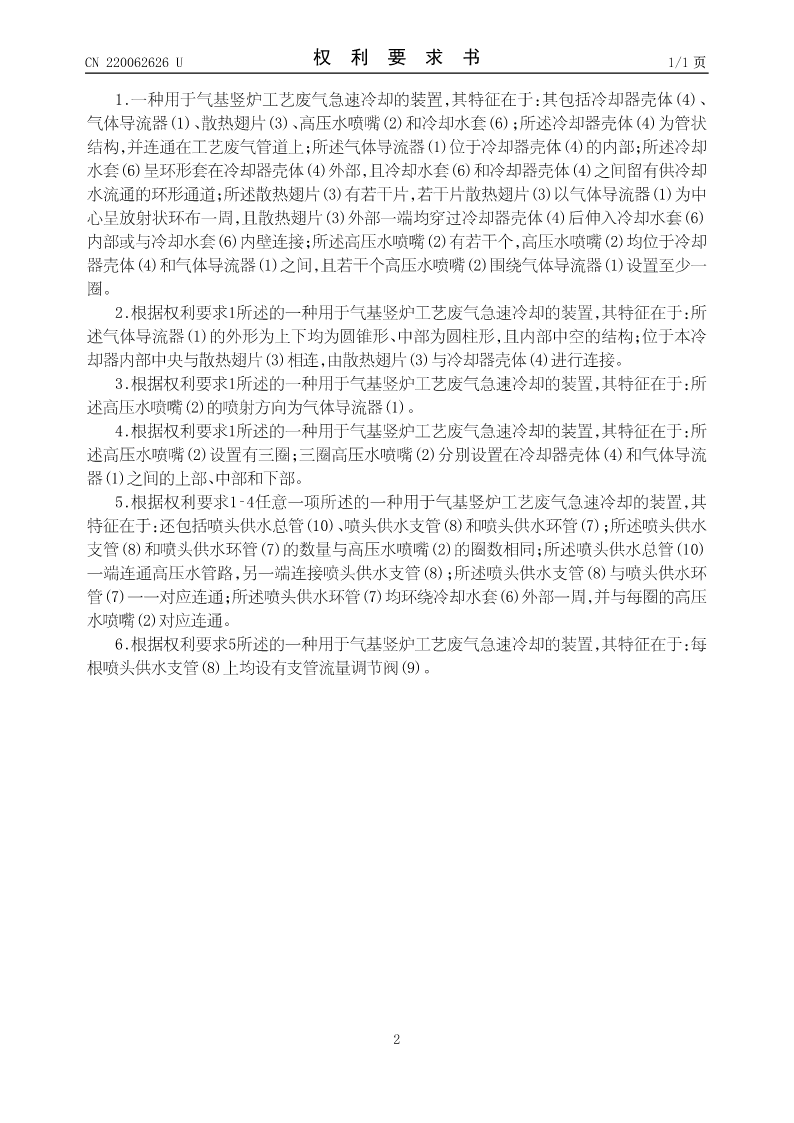

CN220062626U权利要求书1/1页

1.一种用于气基竖炉工艺废气急速冷却的装置，其特征在于：其包括冷却器壳体（4）、
气体导流器（1）、散热翅片（3）、高压水喷嘴（2）和冷却水套（6）；所述冷却器壳体（4）为管状
结构，并连通在工艺废气管道上；所述气体导流器（1）位于冷却器壳体（4）的内部；所述冷却
水套（6）呈环形套在冷却器壳体（4）外部，且冷却水套（6）和冷却器壳体（4）之间留有供冷却
水流通的环形通道；所述散热翅片（3）有若干片，若干片散热翅片（3）以气体导流器（1）为中
心呈放射状环布一周，且散热翅片（3）外部一端均穿过冷却器壳体（4）后伸入冷却水套（6）
内部或与冷却水套（6）内壁连接；所述高压水喷嘴（2）有若干个，高压水喷嘴（2）均位于冷却
器壳体（4）和气体导流器（1）之间，且若干个高压水喷嘴（2）围绕气体导流器（1）设置至少一
圈。
2.根据权利要求1所述的一种用于气基竖炉工艺废气急速冷却的装置，其特征在于：所
述气体导流器（1）的外形为上下均为圆锥形、中部为圆柱形，且内部中空的结构；位于本冷
却器内部中央与散热翅片（3）相连，由散热翅片（3）与冷却器壳体（4）进行连接。
3.根据权利要求1所述的一种用于气基竖炉工艺废气急速冷却的装置，其特征在于：所
述高压水喷嘴（2）的喷射方向为气体导流器（1）。
4.根据权利要求1所述的一种用于气基竖炉工艺废气急速冷却的装置，其特征在于：所
述高压水喷嘴（2）设置有三圈；三圈高压水喷嘴（2）分别设置在冷却器壳体（4）和气体导流
器（1）之间的上部、中部和下部。
5.根据权利要求1‑4任意一项所述的一种用于气基竖炉工艺废气急速冷却的装置，其
特征在于：还包括喷头供水总管（10）、喷头供水支管（8）和喷头供水环管（7）；所述喷头供水
支管（8）和喷头供水环管（7）的数量与高压水喷嘴（2）的圈数相同；所述喷头供水总管（10）
一端连通高压水管路，另一端连接喷头供水支管（8）；所述喷头供水支管（8）与喷头供水环
管（7）一一对应连通；所述喷头供水环管（7）均环绕冷却水套（6）外部一周，并与每圈的高压
水喷嘴（2）对应连通。
6.根据权利要求5所述的一种用于气基竖炉工艺废气急速冷却的装置，其特征在于：每
根喷头供水支管（8）上均设有支管流量调节阀（9）。

2

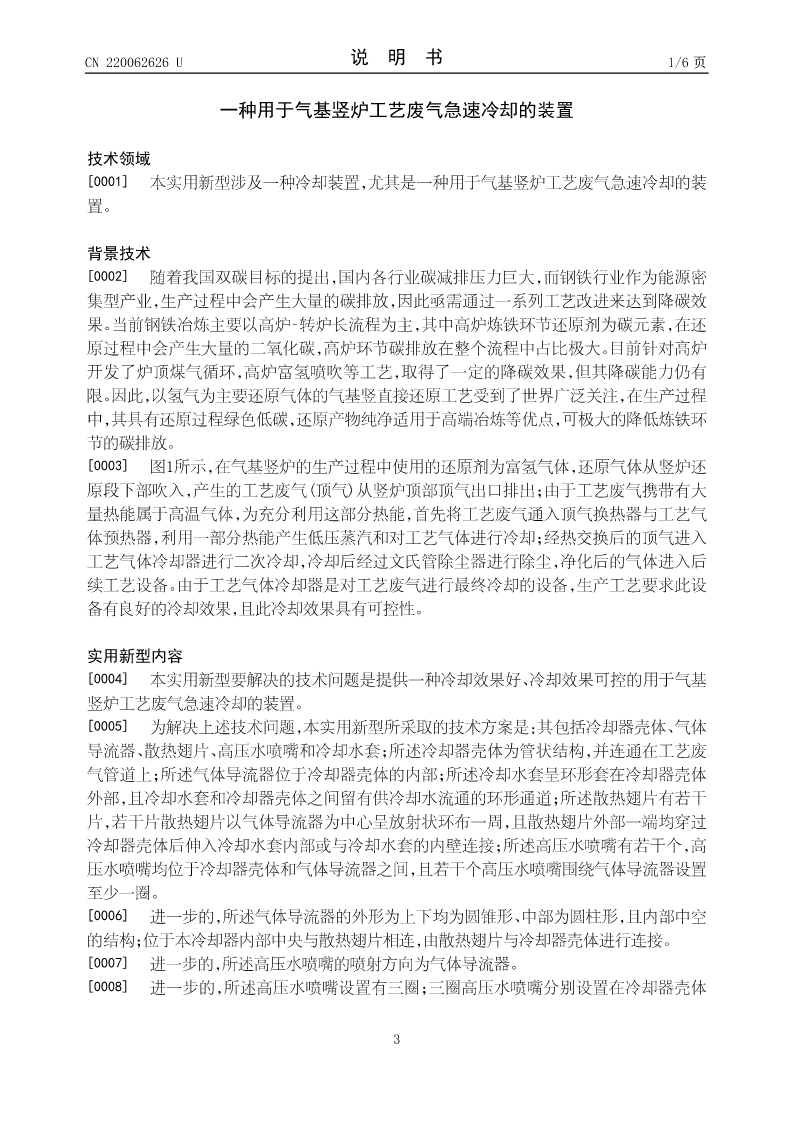

CN220062626U说明书1/6页

一种用于气基竖炉工艺废气急速冷却的装置

技术领域
[0001]本实用新型涉及一种冷却装置，尤其是一种用于气基竖炉工艺废气急速冷却的装
置。

背景技术
[0002]随着我国双碳目标的提出，国内各行业碳减排压力巨大，而钢铁行业作为能源密
集型产业，生产过程中会产生大量的碳排放，因此亟需通过一系列工艺改进来达到降碳效
果。当前钢铁冶炼主要以高炉‑转炉长流程为主，其中高炉炼铁环节还原剂为碳元素，在还
原过程中会产生大量的二氧化碳，高炉环节碳排放在整个流程中占比极大。目前针对高炉
开发了炉顶煤气循环，高炉富氢喷吹等工艺，取得了一定的降碳效果，但其降碳能力仍有
限。因此，以氢气为主要还原气体的气基竖直接还原工艺受到了世界广泛关注，在生产过程

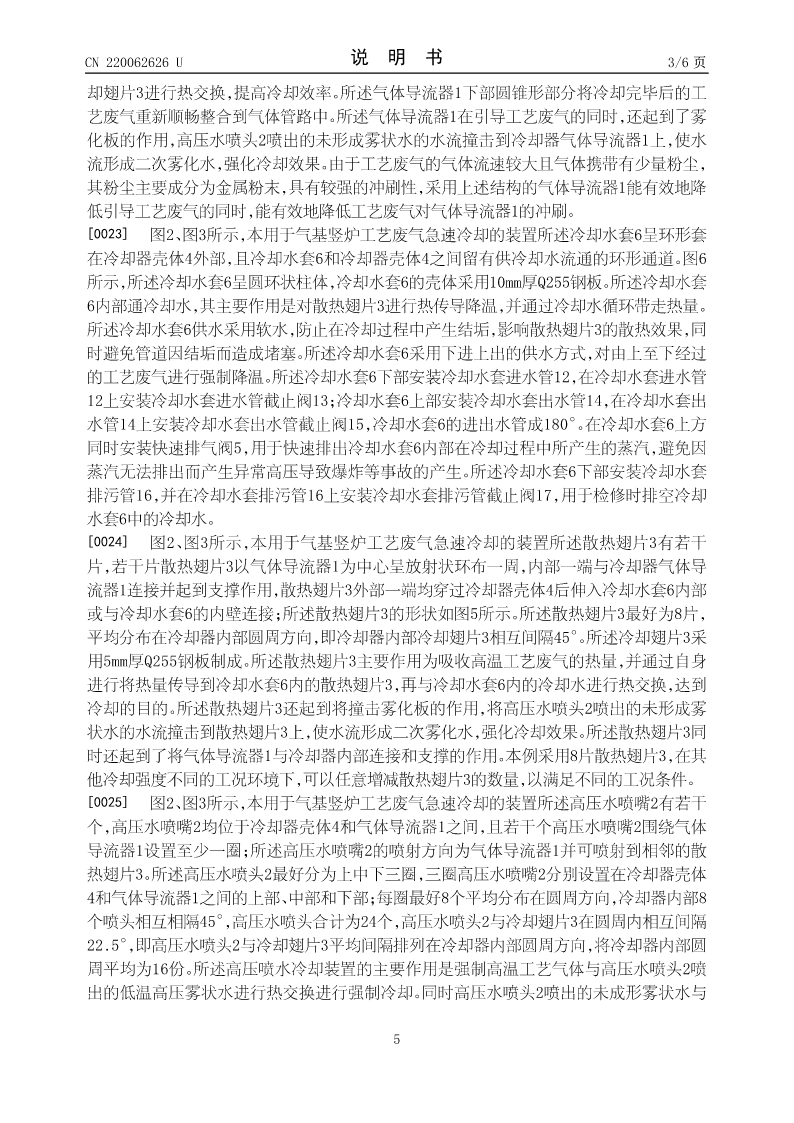

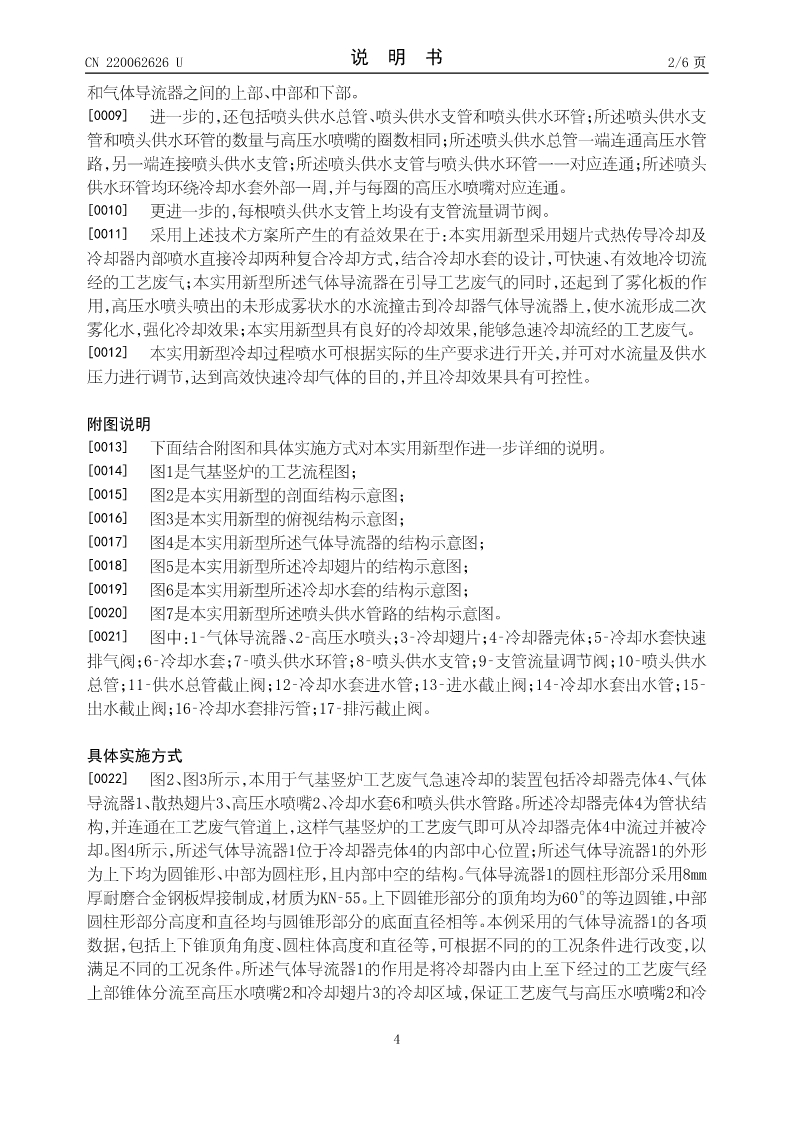

中，其具有还原过程绿色
