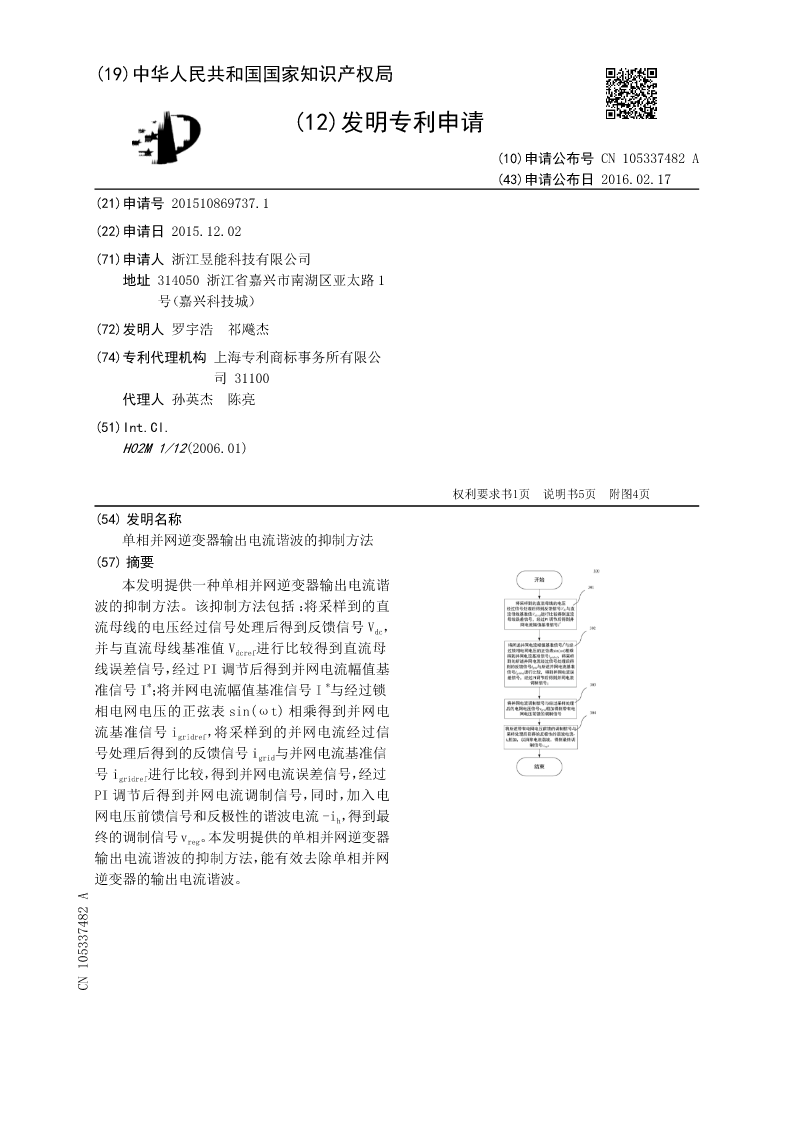

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN105337482A
(43)申请公布日2016.02.17
(21)申请号201510869737.1
(22)申请日2015.12.02
(71)申请人浙江昱能科技有限公司
地址314050浙江省嘉兴市南湖区亚太路1
号(嘉兴科技城)

(72)发明人罗宇浩祁飚杰
(74)专利代理机构上海专利商标事务所有限公
司31100
代理人孙英杰陈亮

(51)Int.Cl.
H02M1/12(2006.01)

权利要求书1页说明书5页附图4页
(54)发明名称
单相并网逆变器输出电流谐波的抑制方法
(57)摘要
本发明提供一种单相并网逆变器输出电流谐
波的抑制方法。该抑制方法包括:将采样到的直

流母线的电压经过信号处理后得到反馈信号Vdc,

并与直流母线基准值Vdcref进行比较得到直流母
线误差信号,经过PI调节后得到并网电流幅值基
准信号I*;将并网电流幅值基准信号I*与经过锁
相电网电压的正弦表sin(ωt)相乘得到并网电

流基准信号igridref,将采样到的并网电流经过信

号处理后得到的反馈信号igrid与并网电流基准信

号igridref进行比较,得到并网电流误差信号,经过
PI调节后得到并网电流调制信号,同时,加入电

网电压前馈信号和反极性的谐波电流-ih,得到最

终的调制信号vreg。本发明提供的单相并网逆变器
输出电流谐波的抑制方法,能有效去除单相并网
逆变器的输出电流谐波。
CN105337482A

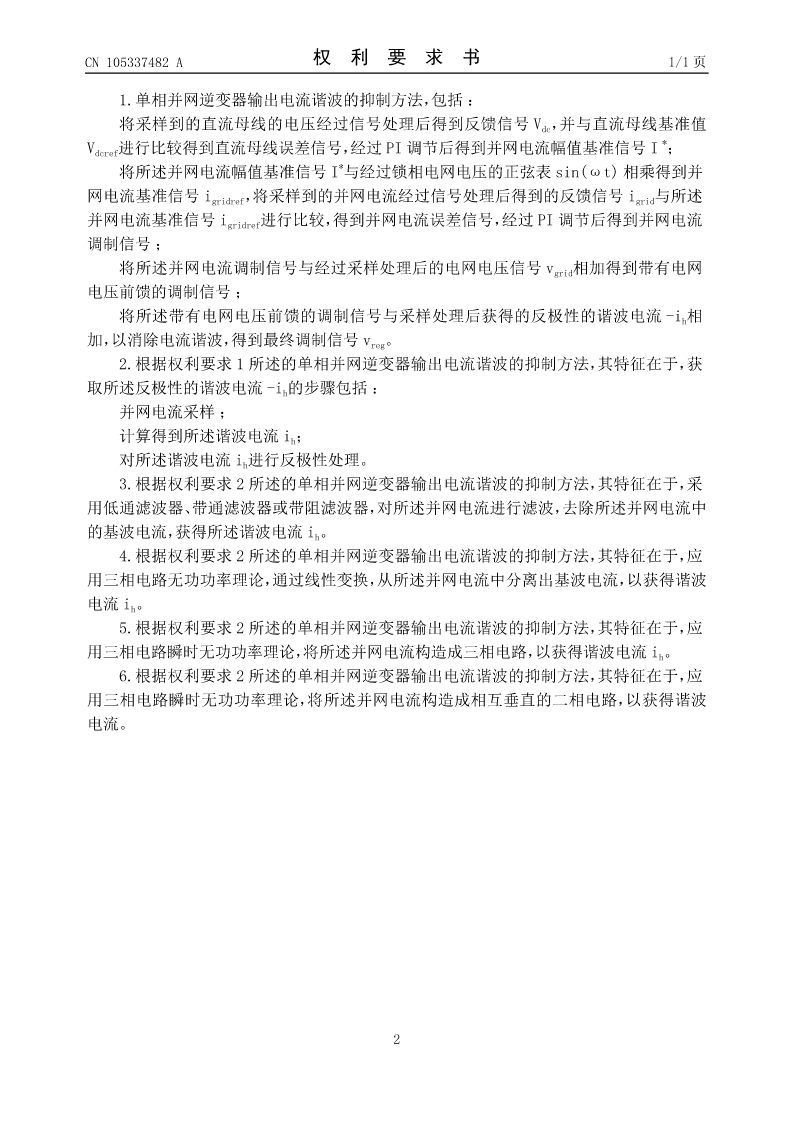

CN105337482A权利要求书1/1页

1.单相并网逆变器输出电流谐波的抑制方法,包括:

将采样到的直流母线的电压经过信号处理后得到反馈信号Vdc,并与直流母线基准值
*
Vdcref进行比较得到直流母线误差信号,经过PI调节后得到并网电流幅值基准信号I;
将所述并网电流幅值基准信号I*与经过锁相电网电压的正弦表sin(ωt)相乘得到并

网电流基准信号igridref,将采样到的并网电流经过信号处理后得到的反馈信号igrid与所述

并网电流基准信号igridref进行比较,得到并网电流误差信号,经过PI调节后得到并网电流
调制信号;

将所述并网电流调制信号与经过采样处理后的电网电压信号vgrid相加得到带有电网
电压前馈的调制信号;

将所述带有电网电压前馈的调制信号与采样处理后获得的反极性的谐波电流-ih相

加,以消除电流谐波,得到最终调制信号vreg。
2.根据权利要求1所述的单相并网逆变器输出电流谐波的抑制方法,其特征在于,获

取所述反极性的谐波电流-ih的步骤包括:
并网电流采样;

计算得到所述谐波电流ih;

对所述谐波电流ih进行反极性处理。
3.根据权利要求2所述的单相并网逆变器输出电流谐波的抑制方法,其特征在于,采
用低通滤波器、带通滤波器或带阻滤波器,对所述并网电流进行滤波,去除所述并网电流中

的基波电流,获得所述谐波电流ih。
4.根据权利要求2所述的单相并网逆变器输出电流谐波的抑制方法,其特征在于,应
用三相电路无功功率理论,通过线性变换,从所述并网电流中分离出基波电流,以获得谐波

电流ih。
5.根据权利要求2所述的单相并网逆变器输出电流谐波的抑制方法,其特征在于,应

用三相电路瞬时无功功率理论,将所述并网电流构造成三相电路,以获得谐波电流ih。
6.根据权利要求2所述的单相并网逆变器输出电流谐波的抑制方法,其特征在于,应
用三相电路瞬时无功功率理论,将所述并网电流构造成相互垂直的二相电路,以获得谐波
电流。


2

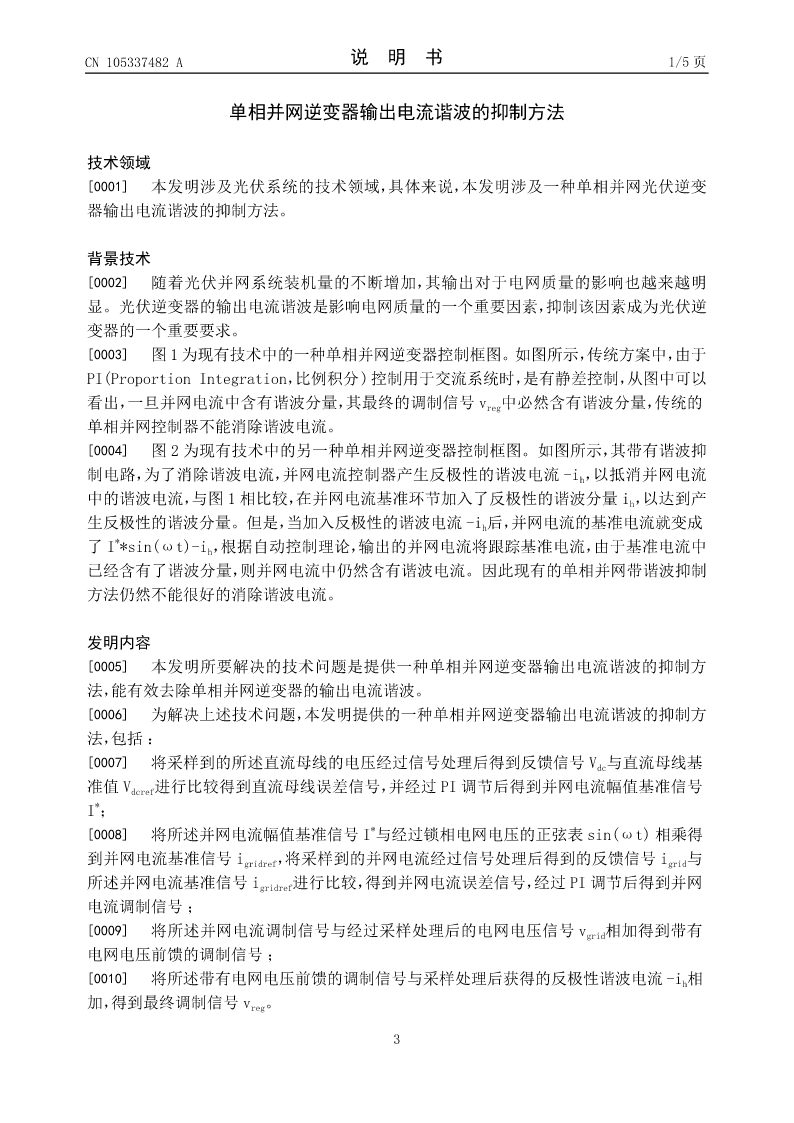

CN105337482A说明书1/5页

单相并网逆变器输出电流谐波的抑制方法

技术领域
[0001]本发明涉及光伏系统的技术领域,具体来说,本发明涉及一种单相并网光伏逆变
器输出电流谐波的抑制方法。

背景技术
[0002]随着光伏并网系统装机量的不断增加,其输出对于电网质量的影响也越来越明
显。光伏逆变器的输出电流谐波是影响电网质量的一个重要因素,抑制该因素成为光伏逆
变器的一个重要要求。
[0003]图1为现有技术中的一种单相并网逆变器控制框图。如图所示,传统方案中,由于
PI(ProportionIntegration,比例积分)控制用于交流系统时,是有静差控制,从图中可以

看出,一旦并网电流中含有谐波分量,其最终的调制信号vreg中必然含有谐波分量,传统的
单相并网控制器不能消除谐波电流。
[0004]图2为现有技术中的另一种单相并网逆变器控制框图。如图所示,其带有谐波抑

制电路,为了消除谐波电流,并网电流控制器产生反极性的谐波电流-ih,以抵消并网电流

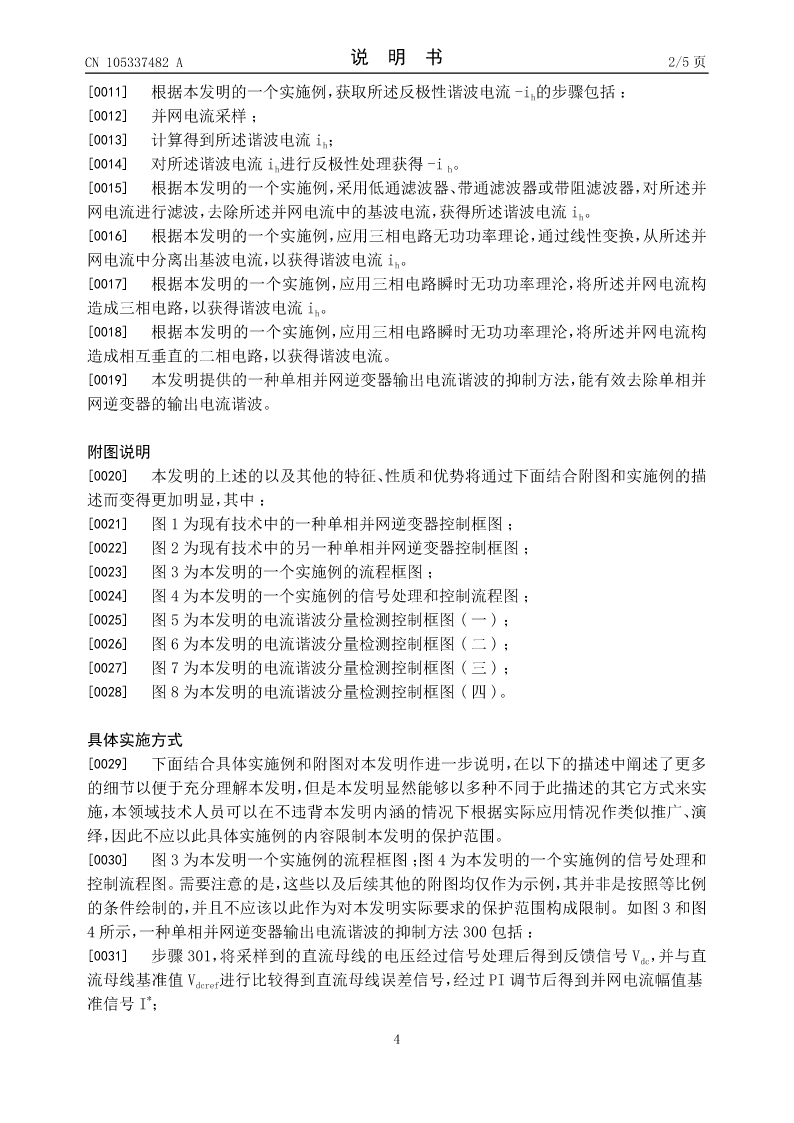

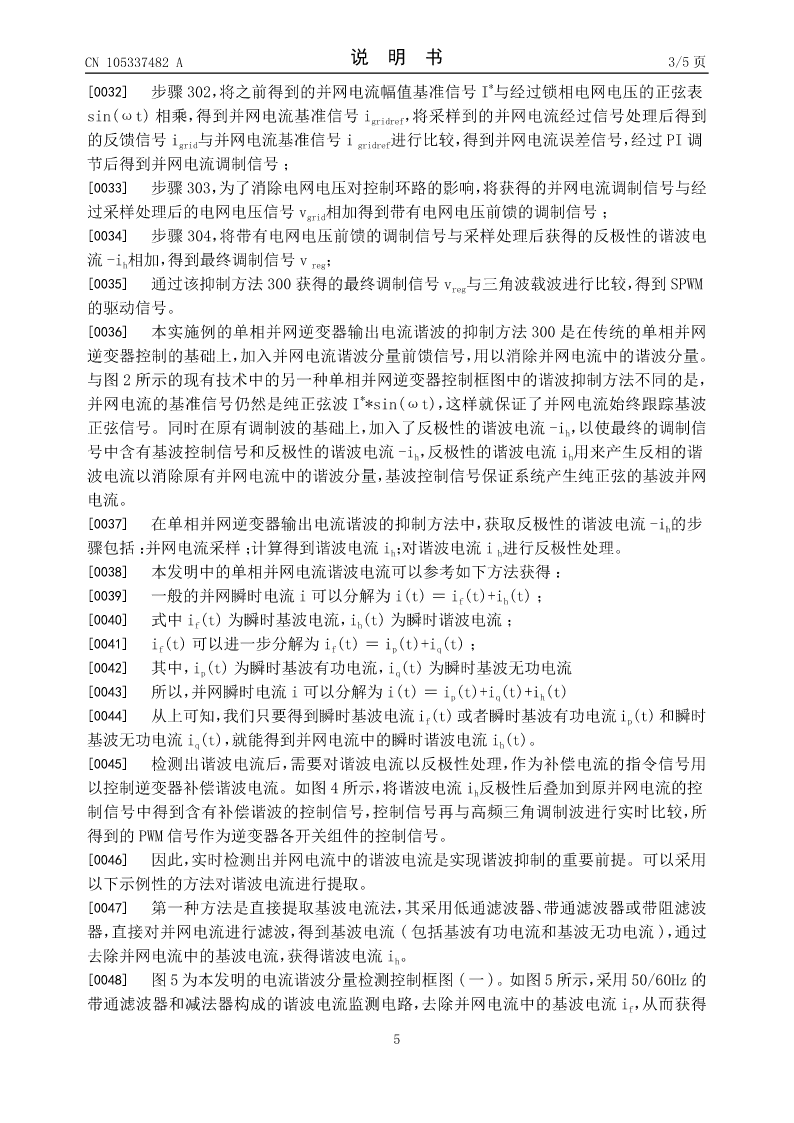

中的谐波电流,与图1相比较,在并网电流基准环节加入了反极性的谐波分量ih,
