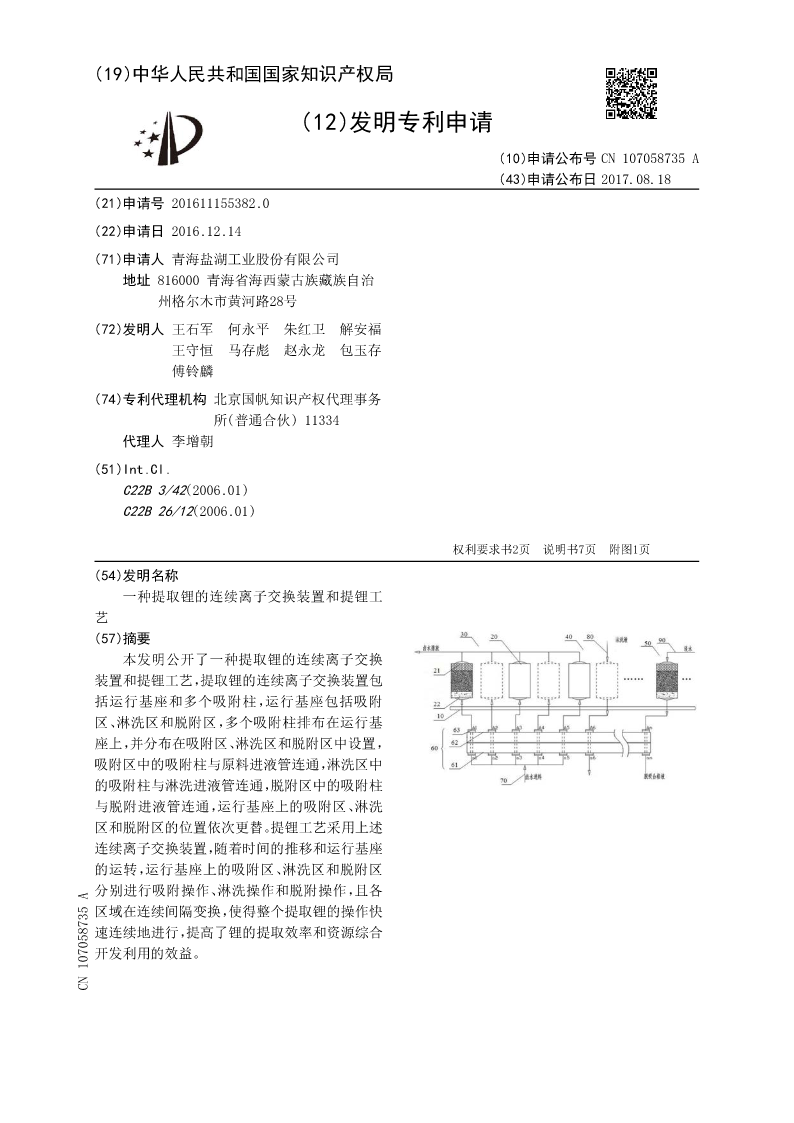

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN107058735A
(43)申请公布日2017.08.18
(21)申请号201611155382.0
(22)申请日2016.12.14
(71)申请人青海盐湖工业股份有限公司
地址816000青海省海西蒙古族藏族自治
州格尔木市黄河路28号
(72)发明人王石军何永平朱红卫解安福
王守恒马存彪赵永龙包玉存
傅铃麟
(74)专利代理机构北京国帆知识产权代理事务
所(普通合伙)11334
代理人李增朝
(51)Int.Cl.
C22B3/42(2006.01)
C22B26/12(2006.01)

权利要求书2页说明书7页附图1页
(54)发明名称
一种提取锂的连续离子交换装置和提锂工
艺
(57)摘要
本发明公开了一种提取锂的连续离子交换
装置和提锂工艺，提取锂的连续离子交换装置包
括运行基座和多个吸附柱，运行基座包括吸附
区、淋洗区和脱附区，多个吸附柱排布在运行基
座上，并分布在吸附区、淋洗区和脱附区中设置，
吸附区中的吸附柱与原料进液管连通，淋洗区中
的吸附柱与淋洗进液管连通，脱附区中的吸附柱
与脱附进液管连通，运行基座上的吸附区、淋洗
区和脱附区的位置依次更替。提锂工艺采用上述
连续离子交换装置，随着时间的推移和运行基座
的运转，运行基座上的吸附区、淋洗区和脱附区
分别进行吸附操作、淋洗操作和脱附操作，且各
区域在连续间隔变换，使得整个提取锂的操作快
速连续地进行，提高了锂的提取效率和资源综合
开发利用的效益。
CN107058735A

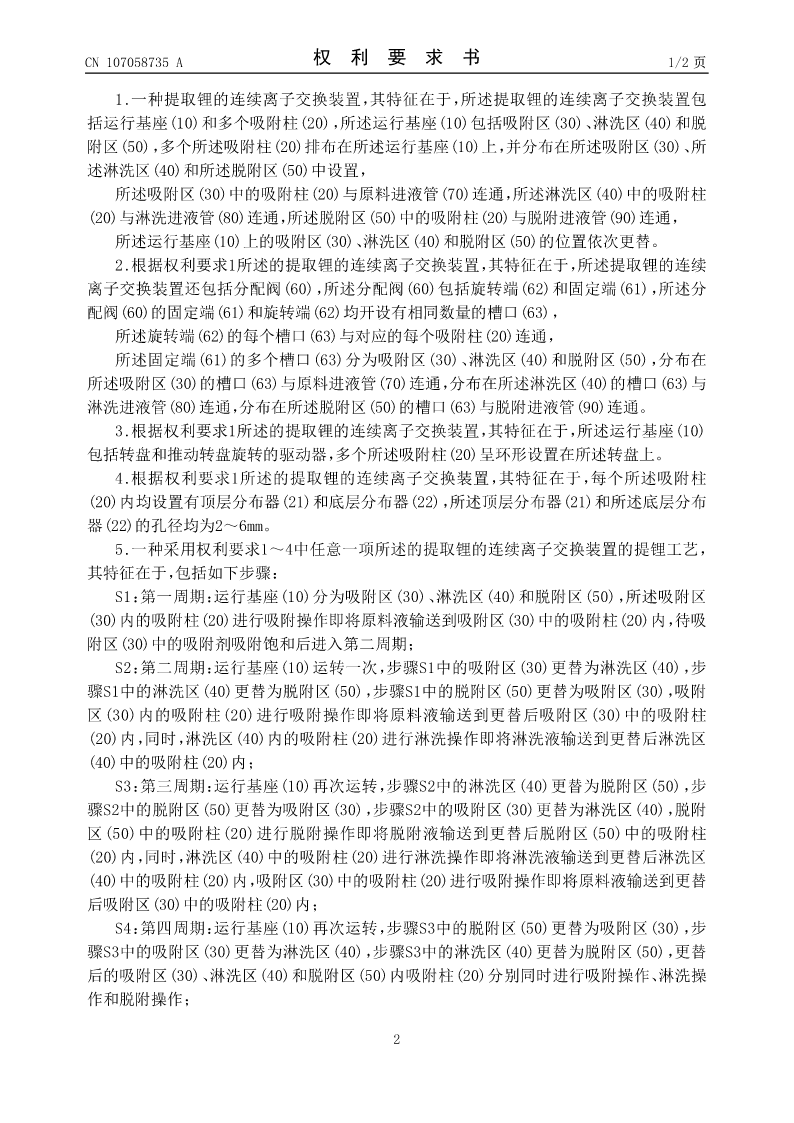

CN107058735A权利要求书1/2页

1.一种提取锂的连续离子交换装置，其特征在于，所述提取锂的连续离子交换装置包
括运行基座(10)和多个吸附柱(20)，所述运行基座(10)包括吸附区(30)、淋洗区(40)和脱
附区(50)，多个所述吸附柱(20)排布在所述运行基座(10)上，并分布在所述吸附区(30)、所
述淋洗区(40)和所述脱附区(50)中设置，
所述吸附区(30)中的吸附柱(20)与原料进液管(70)连通，所述淋洗区(40)中的吸附柱
(20)与淋洗进液管(80)连通，所述脱附区(50)中的吸附柱(20)与脱附进液管(90)连通，
所述运行基座(10)上的吸附区(30)、淋洗区(40)和脱附区(50)的位置依次更替。
2.根据权利要求1所述的提取锂的连续离子交换装置，其特征在于，所述提取锂的连续
离子交换装置还包括分配阀(60)，所述分配阀(60)包括旋转端(62)和固定端(61)，所述分
配阀(60)的固定端(61)和旋转端(62)均开设有相同数量的槽口(63)，
所述旋转端(62)的每个槽口(63)与对应的每个吸附柱(20)连通，
所述固定端(61)的多个槽口(63)分为吸附区(30)、淋洗区(40)和脱附区(50)，分布在
所述吸附区(30)的槽口(63)与原料进液管(70)连通，分布在所述淋洗区(40)的槽口(63)与
淋洗进液管(80)连通，分布在所述脱附区(50)的槽口(63)与脱附进液管(90)连通。
3.根据权利要求1所述的提取锂的连续离子交换装置，其特征在于，所述运行基座(10)
包括转盘和推动转盘旋转的驱动器，多个所述吸附柱(20)呈环形设置在所述转盘上。
4.根据权利要求1所述的提取锂的连续离子交换装置，其特征在于，每个所述吸附柱
(20)内均设置有顶层分布器(21)和底层分布器(22)，所述顶层分布器(21)和所述底层分布
器(22)的孔径均为2～6mm。
5.一种采用权利要求1～4中任意一项所述的提取锂的连续离子交换装置的提锂工艺，
其特征在于，包括如下步骤：
S1：第一周期：运行基座(10)分为吸附区(30)、淋洗区(40)和脱附区(50)，所述吸附区
(30)内的吸附柱(20)进行吸附操作即将原料液输送到吸附区(30)中的吸附柱(20)内，待吸
附区(30)中的吸附剂吸附饱和后进入第二周期；
S2：第二周期：运行基座(10)运转一次，步骤S1中的吸附区(30)更替为淋洗区(40)，步
骤S1中的淋洗区(40)更替为脱附区(50)，步骤S1中的脱附区(50)更替为吸附区(30)，吸附
区(30)内的吸附柱(20)进行吸附操作即将原料液输送到更替后吸附区(30)中的吸附柱
(20)内，同时，淋洗区(40)内的吸附柱(20)进行淋洗操作即将淋洗液输送到更替后淋洗区
(40)中的吸附柱(20)内；
S3：第三周期：运行基座(10)再次运转，步骤S2中的淋洗区(40)更替为脱附区(50)，步
骤S2中的脱附区(50)更替为吸附区(30)，步骤S2中的吸附区(30)更替为淋洗区(40)，脱附
区(50)中的吸附柱(20)进行脱附操作即将脱附液输送到更替后脱
