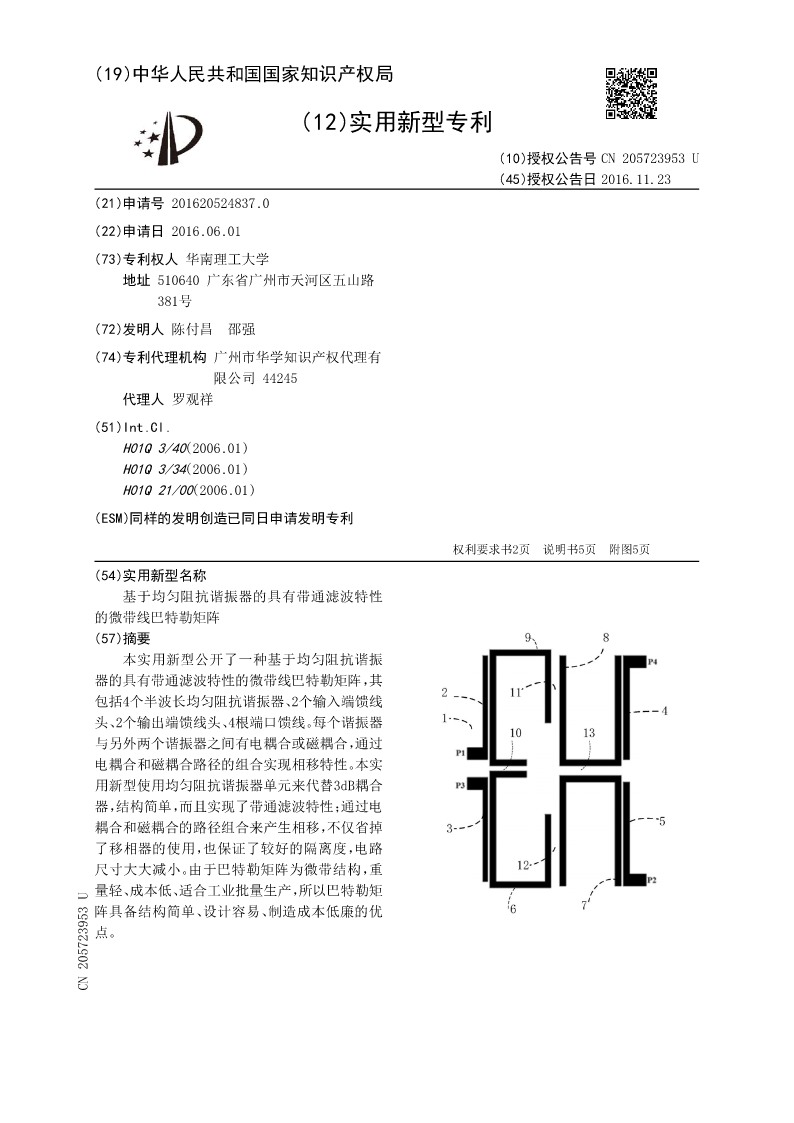

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN205723953U
(45)授权公告日2016.11.23
(21)申请号201620524837.0
(22)申请日2016.06.01
(73)专利权人华南理工大学
地址510640广东省广州市天河区五山路
381号
(72)发明人陈付昌邵强
(74)专利代理机构广州市华学知识产权代理有
限公司44245
代理人罗观祥
(51)Int.Cl.
H01Q3/40(2006.01)
H01Q3/34(2006.01)
H01Q21/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书2页说明书5页附图5页
(54)实用新型名称
基于均匀阻抗谐振器的具有带通滤波特性
的微带线巴特勒矩阵
(57)摘要
本实用新型公开了一种基于均匀阻抗谐振
器的具有带通滤波特性的微带线巴特勒矩阵，其
包括4个半波长均匀阻抗谐振器、2个输入端馈线
头、2个输出端馈线头、4根端口馈线。每个谐振器
与另外两个谐振器之间有电耦合或磁耦合，通过
电耦合和磁耦合路径的组合实现相移特性。本实
用新型使用均匀阻抗谐振器单元来代替3dB耦合
器，结构简单，而且实现了带通滤波特性；通过电
耦合和磁耦合的路径组合来产生相移，不仅省掉
了移相器的使用，也保证了较好的隔离度，电路
尺寸大大减小。由于巴特勒矩阵为微带结构，重
量轻、成本低、适合工业批量生产，所以巴特勒矩
阵具备结构简单、设计容易、制造成本低廉的优
点。
CN205723953U

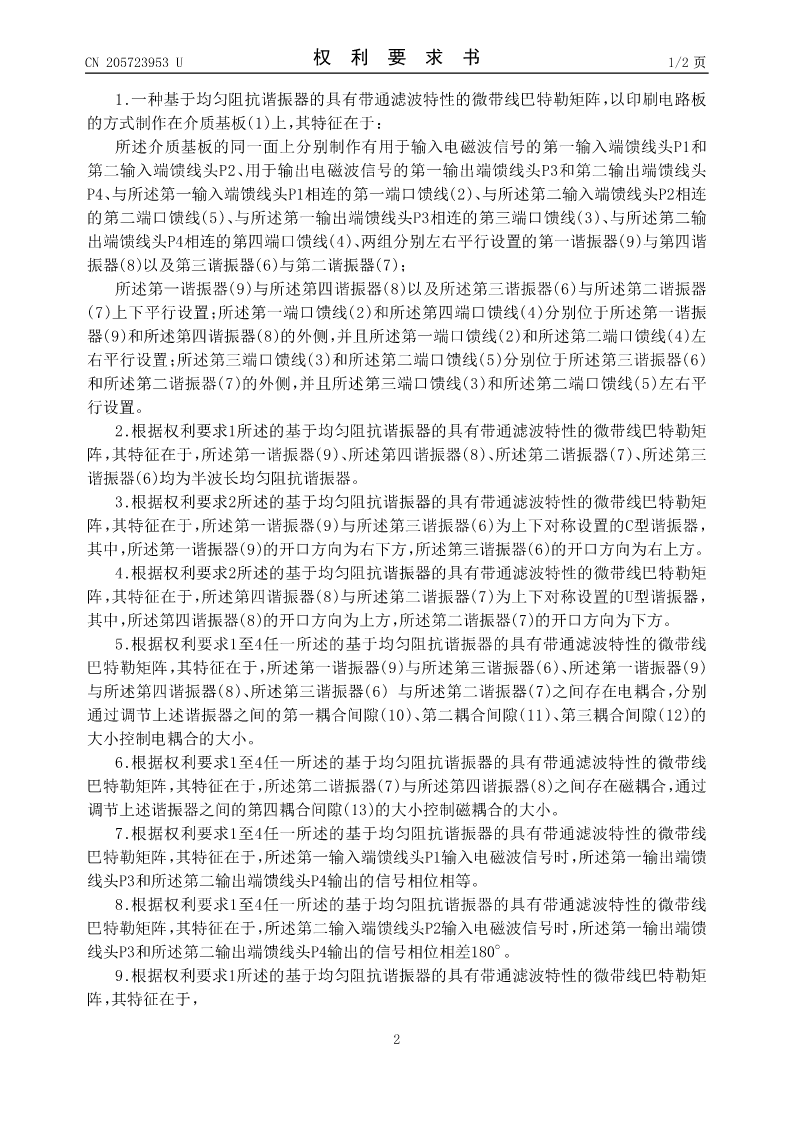

CN205723953U权利要求书1/2页

1.一种基于均匀阻抗谐振器的具有带通滤波特性的微带线巴特勒矩阵，以印刷电路板
的方式制作在介质基板(1)上，其特征在于：
所述介质基板的同一面上分别制作有用于输入电磁波信号的第一输入端馈线头P1和
第二输入端馈线头P2、用于输出电磁波信号的第一输出端馈线头P3和第二输出端馈线头
P4、与所述第一输入端馈线头P1相连的第一端口馈线(2)、与所述第二输入端馈线头P2相连
的第二端口馈线(5)、与所述第一输出端馈线头P3相连的第三端口馈线(3)、与所述第二输
出端馈线头P4相连的第四端口馈线(4)、两组分别左右平行设置的第一谐振器(9)与第四谐
振器(8)以及第三谐振器(6)与第二谐振器(7)；
所述第一谐振器(9)与所述第四谐振器(8)以及所述第三谐振器(6)与所述第二谐振器
(7)上下平行设置；所述第一端口馈线(2)和所述第四端口馈线(4)分别位于所述第一谐振
器(9)和所述第四谐振器(8)的外侧，并且所述第一端口馈线(2)和所述第二端口馈线(4)左
右平行设置；所述第三端口馈线(3)和所述第二端口馈线(5)分别位于所述第三谐振器(6)
和所述第二谐振器(7)的外侧，并且所述第三端口馈线(3)和所述第二端口馈线(5)左右平
行设置。
2.根据权利要求1所述的基于均匀阻抗谐振器的具有带通滤波特性的微带线巴特勒矩
阵，其特征在于，所述第一谐振器(9)、所述第四谐振器(8)、所述第二谐振器(7)、所述第三
谐振器(6)均为半波长均匀阻抗谐振器。
3.根据权利要求2所述的基于均匀阻抗谐振器的具有带通滤波特性的微带线巴特勒矩
阵，其特征在于，所述第一谐振器(9)与所述第三谐振器(6)为上下对称设置的C型谐振器，
其中，所述第一谐振器(9)的开口方向为右下方，所述第三谐振器(6)的开口方向为右上方。
4.根据权利要求2所述的基于均匀阻抗谐振器的具有带通滤波特性的微带线巴特勒矩
阵，其特征在于，所述第四谐振器(8)与所述第二谐振器(7)为上下对称设置的U型谐振器，
其中，所述第四谐振器(8)的开口方向为上方，所述第二谐振器(7)的开口方向为下方。
5.根据权利要求1至4任一所述的基于均匀阻抗谐振器的具有带通滤波特性的微带线
巴特勒矩阵，其特征在于，所述第一谐振器(9)与所述第三谐振器(6)、所述第一谐振器(9)
与所述第四谐振器(8)、所述第三谐振器(6)与所述第二谐振器(7)之间存在电耦合，分别
通过调节上述谐振器之间的第一耦合间隙(10)、第二耦合间隙(11)、第三耦合间隙(12)的
大小控制电耦合的大小。
6.根据权利要求1至4任一所述的基于均匀阻抗谐振器的具有带通滤波特性的微带线
巴特勒矩阵，其特征在于，所述第二谐振器(7)与所述第四谐振器(8)之间存在磁耦合，通过
调节上述谐振器之间的第四耦合间隙(13)的大小控制磁耦合的大小。
7.根据权利要求1至4任一所述的基于均匀阻抗谐振器的具有带通滤波特性的微带线
巴特勒矩阵，其特征在于，所述第一输入端馈线头P1输入电磁波信号时，所述第一输出端馈
线头P3和所述第二输出端馈线头P4输出的信号相位相等。

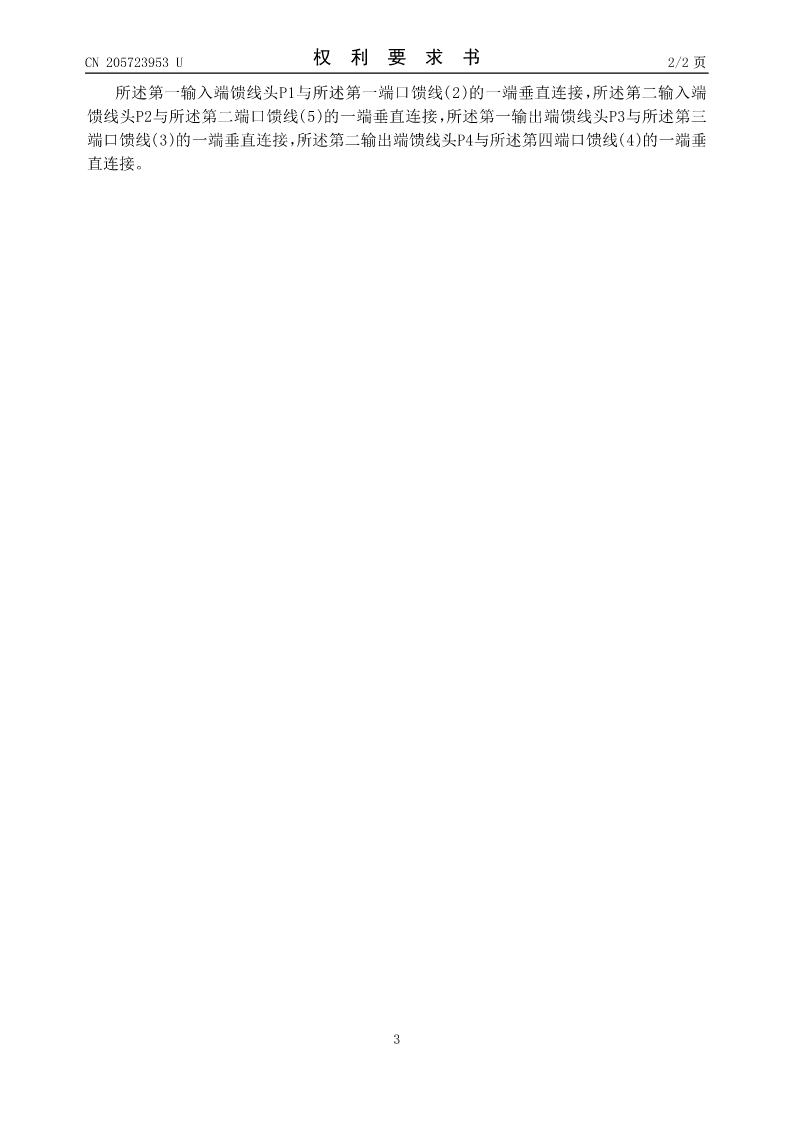

8.根据权利要求1至4任一所述的基于
