CN2018116328616一种应用于电热膜的石墨烯导电浆料及其制备方法.pdf

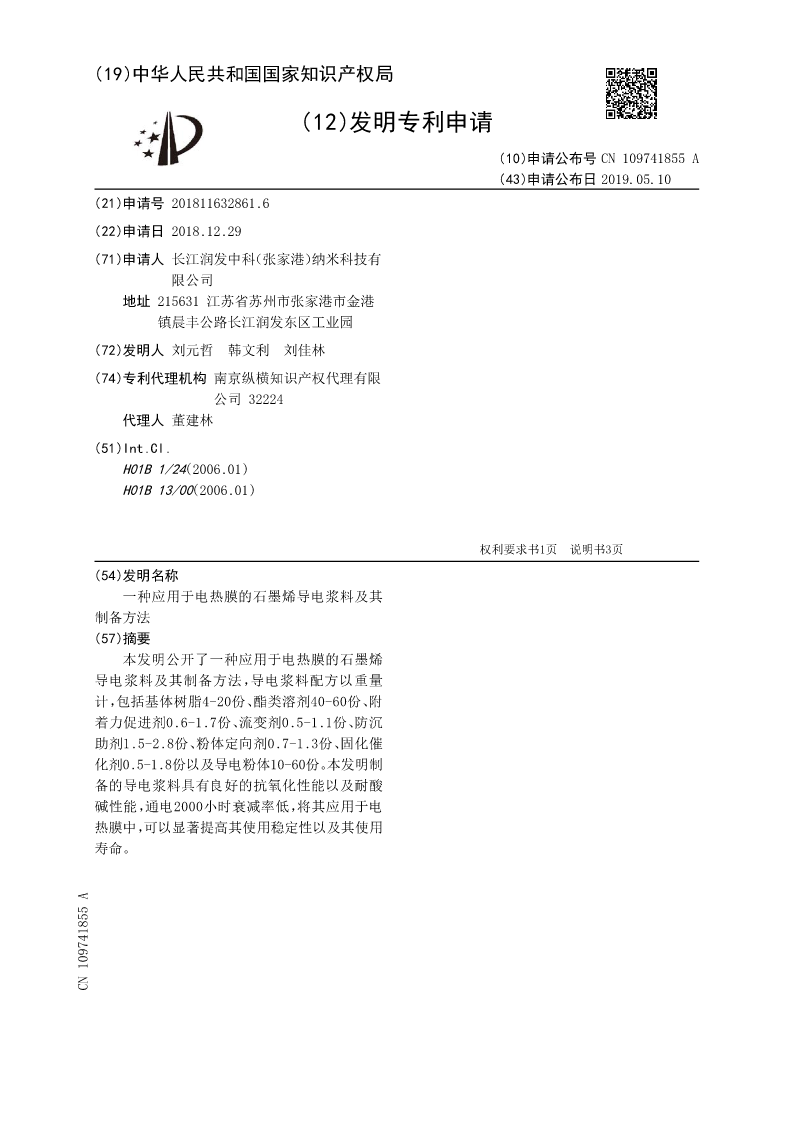

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN109741855A
(43)申请公布日2019.05.10
(21)申请号201811632861.6
(22)申请日2018.12.29
(71)申请人长江润发中科（张家港）纳米科技有
限公司
地址215631江苏省苏州市张家港市金港
镇晨丰公路长江润发东区工业园
(72)发明人刘元哲韩文利刘佳林
(74)专利代理机构南京纵横知识产权代理有限
公司32224
代理人董建林
(51)Int.Cl.
H01B1/24(2006.01)
H01B13/00(2006.01)

权利要求书1页说明书3页
(54)发明名称
一种应用于电热膜的石墨烯导电浆料及其
制备方法
(57)摘要
本发明公开了一种应用于电热膜的石墨烯
导电浆料及其制备方法，导电浆料配方以重量
计，包括基体树脂4-20份、酯类溶剂40-60份、附
着力促进剂0.6-1.7份、流变剂0.5-1.1份、防沉
助剂1.5-2.8份、粉体定向剂0.7-1.3份、固化催
化剂0.5-1.8份以及导电粉体10-60份。本发明制
备的导电浆料具有良好的抗氧化性能以及耐酸
碱性能，通电2000小时衰减率低，将其应用于电
热膜中，可以显著提高其使用稳定性以及其使用
寿命。
CN109741855A

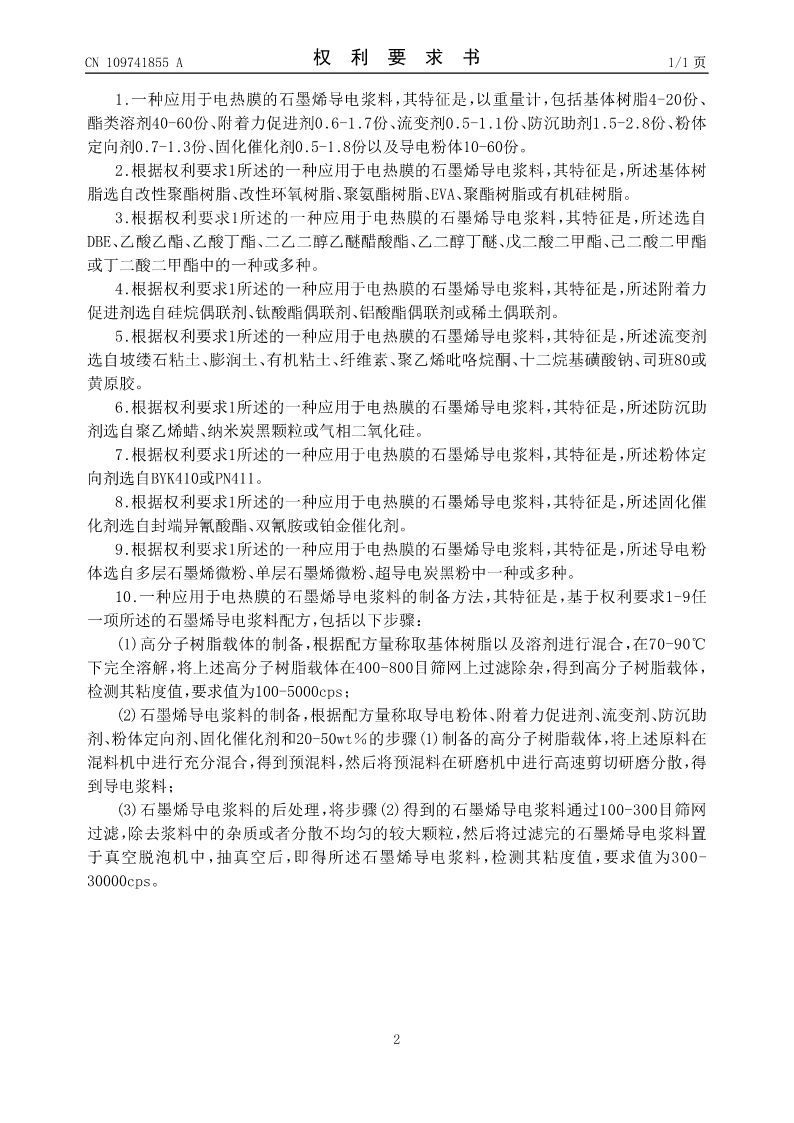

CN109741855A权利要求书1/1页

1.一种应用于电热膜的石墨烯导电浆料，其特征是，以重量计，包括基体树脂4-20份、
酯类溶剂40-60份、附着力促进剂0.6-1.7份、流变剂0.5-1.1份、防沉助剂1.5-2.8份、粉体
定向剂0.7-1.3份、固化催化剂0.5-1.8份以及导电粉体10-60份。
2.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述基体树
脂选自改性聚酯树脂、改性环氧树脂、聚氨酯树脂、EVA、聚酯树脂或有机硅树脂。
3.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述选自
DBE、乙酸乙酯、乙酸丁酯、二乙二醇乙醚醋酸酯、乙二醇丁醚、戊二酸二甲酯、己二酸二甲酯
或丁二酸二甲酯中的一种或多种。
4.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述附着力
促进剂选自硅烷偶联剂、钛酸酯偶联剂、铝酸酯偶联剂或稀土偶联剂。
5.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述流变剂
选自坡缕石粘土、膨润土、有机粘土、纤维素、聚乙烯吡咯烷酮、十二烷基磺酸钠、司班80或
黄原胶。
6.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述防沉助
剂选自聚乙烯蜡、纳米炭黑颗粒或气相二氧化硅。
7.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述粉体定
向剂选自BYK410或PN411。
8.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述固化催
化剂选自封端异氰酸酯、双氰胺或铂金催化剂。
9.根据权利要求1所述的一种应用于电热膜的石墨烯导电浆料，其特征是，所述导电粉
体选自多层石墨烯微粉、单层石墨烯微粉、超导电炭黑粉中一种或多种。
10.一种应用于电热膜的石墨烯导电浆料的制备方法，其特征是，基于权利要求1-9任
一项所述的石墨烯导电浆料配方，包括以下步骤：
(1)高分子树脂载体的制备，根据配方量称取基体树脂以及溶剂进行混合，在70-90℃
下完全溶解，将上述高分子树脂载体在400-800目筛网上过滤除杂，得到高分子树脂载体，
检测其粘度值，要求值为100-5000cps；
(2)石墨烯导电浆料的制备，根据配方量称取导电粉体、附着力促进剂、流变剂、防沉助
剂、粉体定向剂、固化催化剂和20-50wt％的步骤(1)制备的高分子树脂载体，将上述原料在
混料机中进行充分混合，得到预混料，然后将预混料在研磨机中进行高速剪切研磨分散，得
到导电浆料；
(3)石墨烯导电浆料的后处理，将步骤(2)得到的石墨烯导电浆料通过100-300目筛网
过滤，除去浆料中的杂质或者分散不均匀的较大颗粒，然后将过滤完的石墨烯导电浆料置
于真空脱泡机中，抽真空后，即得所述石墨烯导电浆料，检测其粘度值，要求值为300-
30000cps。

2

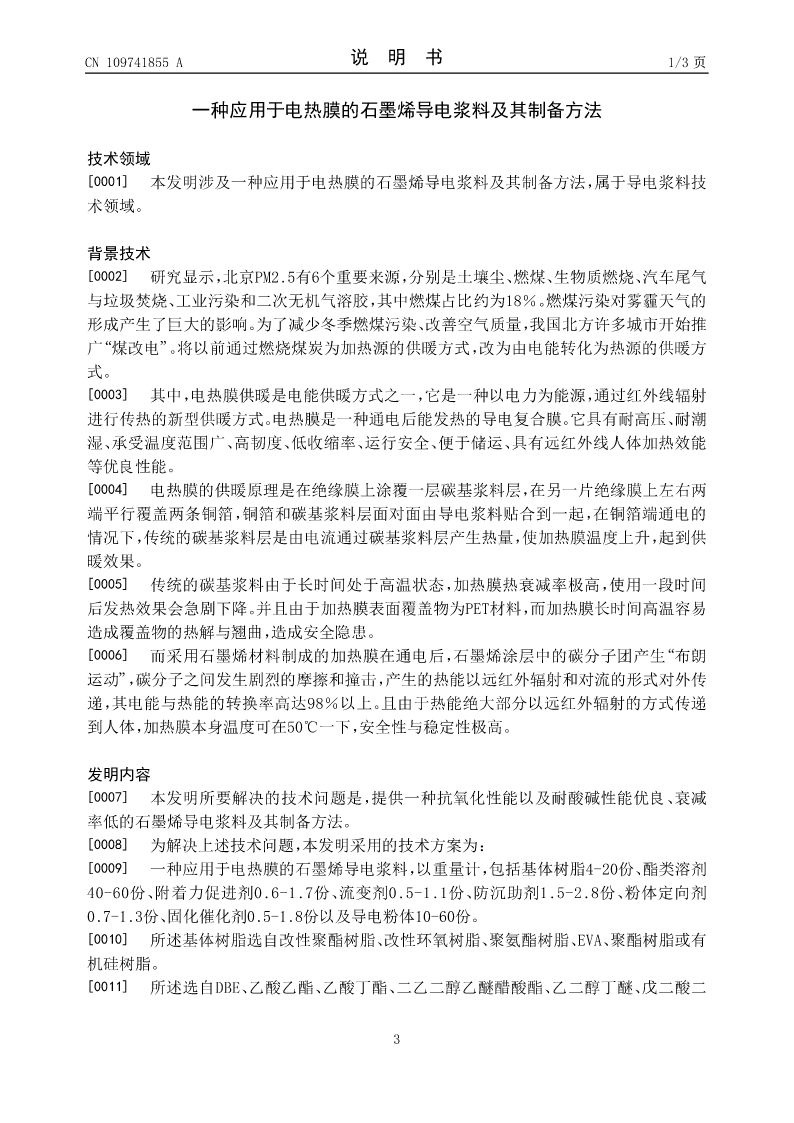

CN109741855A说明书1/3页

一种应用于电热膜的石墨烯导电浆料及其制备方法

技术领域
[0001]本发明涉及一种应用于电热膜的石墨烯导电浆料及其制备方法，属于导电浆料技
术领域。

背景技术
[0002]研究显示，北京PM2.5有6个重要来源，分别是土壤尘、燃煤、生物质燃烧、汽车尾气
与垃圾焚烧、工业污染和二次无机气溶胶，其中燃煤占比约为18％。燃煤污染对雾霾天气的
形成产生了巨大的影响。为了减少冬季燃煤污染、改善空气质量，我国
