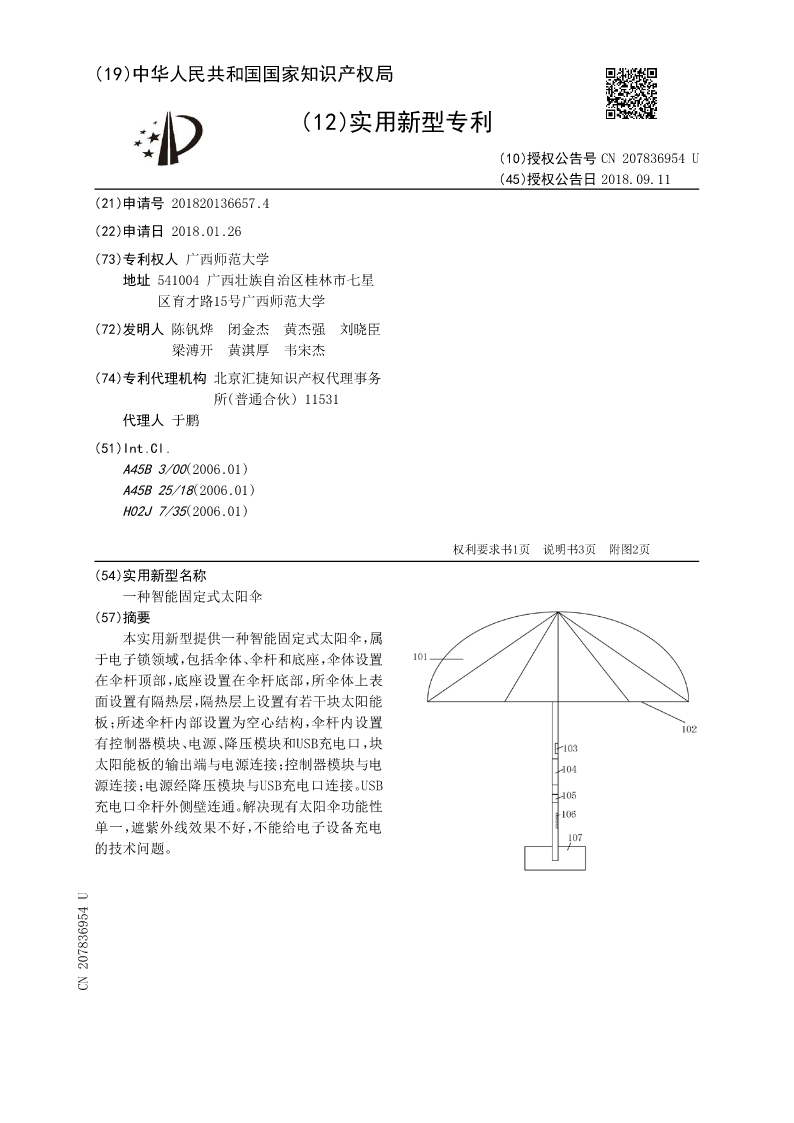

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN207836954U
(45)授权公告日2018.09.11
(21)申请号201820136657.4
(22)申请日2018.01.26
(73)专利权人广西师范大学
地址541004广西壮族自治区桂林市七星
区育才路15号广西师范大学
(72)发明人陈钒烨闭金杰黄杰强刘晓臣
梁溥开黄淇厚韦宋杰
(74)专利代理机构北京汇捷知识产权代理事务
所(普通合伙)11531
代理人于鹏
(51)Int.Cl.
A45B3/00(2006.01)
A45B25/18(2006.01)
H02J7/35(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种智能固定式太阳伞
(57)摘要
本实用新型提供一种智能固定式太阳伞，属
于电子锁领域，包括伞体、伞杆和底座，伞体设置
在伞杆顶部，底座设置在伞杆底部，所伞体上表
面设置有隔热层，隔热层上设置有若干块太阳能
板；所述伞杆内部设置为空心结构，伞杆内设置
有控制器模块、电源、降压模块和USB充电口，块
太阳能板的输出端与电源连接；控制器模块与电
源连接；电源经降压模块与USB充电口连接。USB
充电口伞杆外侧壁连通。解决现有太阳伞功能性
单一，遮紫外线效果不好，不能给电子设备充电
的技术问题。
CN207836954U

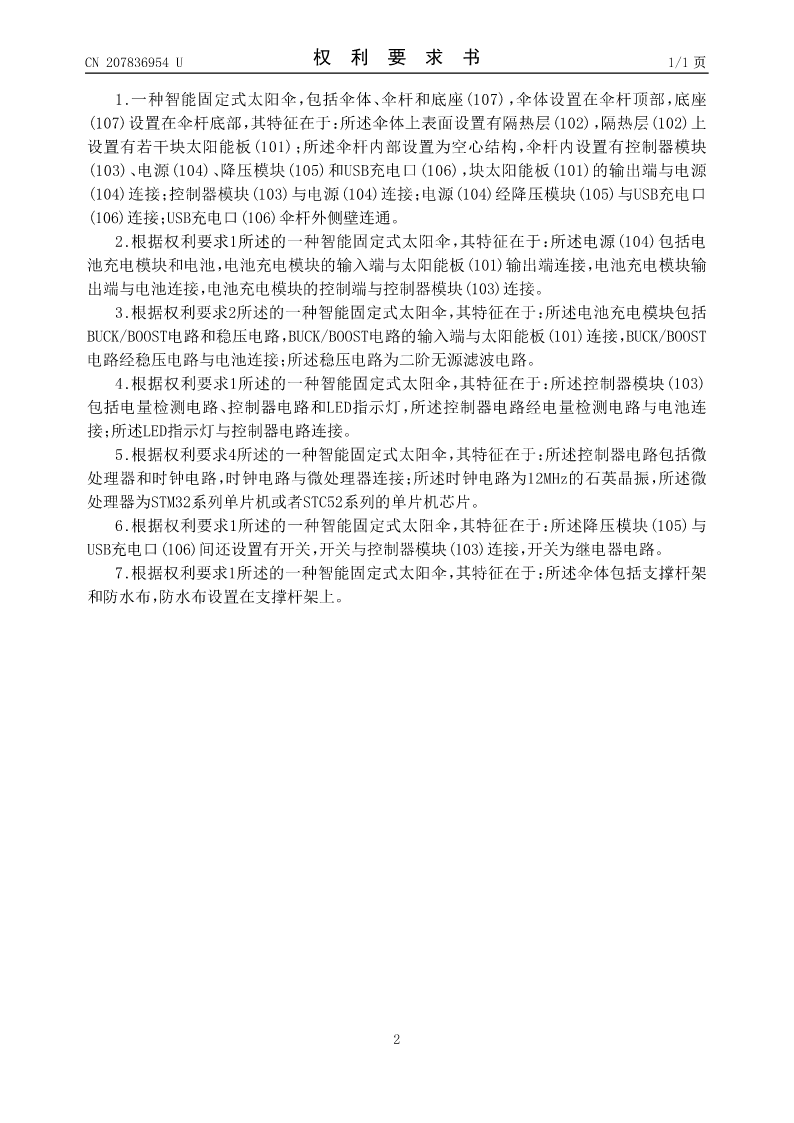

CN207836954U权利要求书1/1页

1.一种智能固定式太阳伞，包括伞体、伞杆和底座(107)，伞体设置在伞杆顶部，底座
(107)设置在伞杆底部，其特征在于：所述伞体上表面设置有隔热层(102)，隔热层(102)上
设置有若干块太阳能板(101)；所述伞杆内部设置为空心结构，伞杆内设置有控制器模块
(103)、电源(104)、降压模块(105)和USB充电口(106)，块太阳能板(101)的输出端与电源
(104)连接；控制器模块(103)与电源(104)连接；电源(104)经降压模块(105)与USB充电口
(106)连接；USB充电口(106)伞杆外侧壁连通。
2.根据权利要求1所述的一种智能固定式太阳伞，其特征在于：所述电源(104)包括电
池充电模块和电池，电池充电模块的输入端与太阳能板(101)输出端连接，电池充电模块输
出端与电池连接，电池充电模块的控制端与控制器模块(103)连接。
3.根据权利要求2所述的一种智能固定式太阳伞，其特征在于：所述电池充电模块包括
BUCK/BOOST电路和稳压电路，BUCK/BOOST电路的输入端与太阳能板(101)连接，BUCK/BOOST
电路经稳压电路与电池连接；所述稳压电路为二阶无源滤波电路。
4.根据权利要求1所述的一种智能固定式太阳伞，其特征在于：所述控制器模块(103)
包括电量检测电路、控制器电路和LED指示灯，所述控制器电路经电量检测电路与电池连
接；所述LED指示灯与控制器电路连接。
5.根据权利要求4所述的一种智能固定式太阳伞，其特征在于：所述控制器电路包括微
处理器和时钟电路，时钟电路与微处理器连接；所述时钟电路为12MHz的石英晶振，所述微
处理器为STM32系列单片机或者STC52系列的单片机芯片。
6.根据权利要求1所述的一种智能固定式太阳伞，其特征在于：所述降压模块(105)与
USB充电口(106)间还设置有开关，开关与控制器模块(103)连接，开关为继电器电路。
7.根据权利要求1所述的一种智能固定式太阳伞，其特征在于：所述伞体包括支撑杆架
和防水布，防水布设置在支撑杆架上。

2

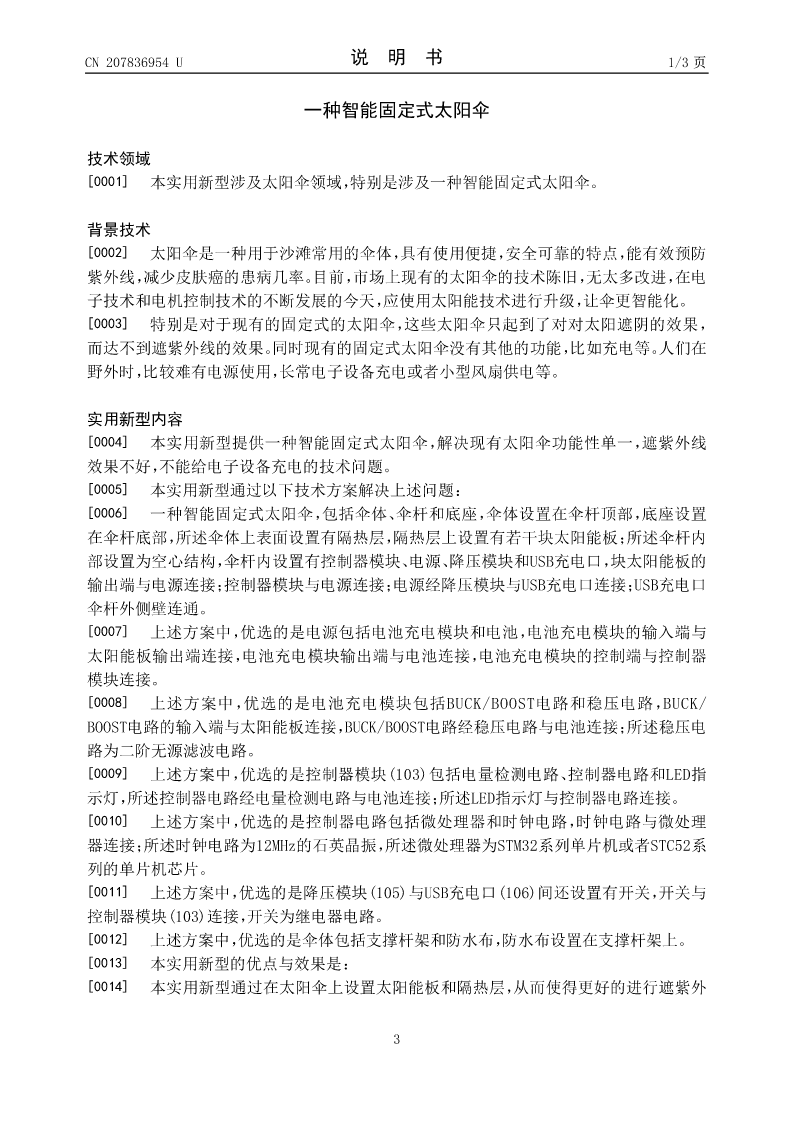

CN207836954U说明书1/3页

一种智能固定式太阳伞

技术领域
[0001]本实用新型涉及太阳伞领域，特别是涉及一种智能固定式太阳伞。

背景技术
[0002]太阳伞是一种用于沙滩常用的伞体，具有使用便捷，安全可靠的特点，能有效预防
紫外线，减少皮肤癌的患病几率。目前，市场上现有的太阳伞的技术陈旧，无太多改进，在电
子技术和电机控制技术的不断发展的今天，应使用太阳能技术进行升级，让伞更智能化。
[0003]特别是对于现有的固定式的太阳伞，这些太阳伞只起到了对对太阳遮阴的效果，
而达不到遮紫外线的效果。同时现有的固定式太阳伞没有其他的功能，比如充电等。人们在
野外时，比较难有电源使用，长常电子设备充电或者小型风扇供电等。

实用新型内容
[0004]本实用新型提供一种智能固定式太阳伞，解决现有太阳伞功能性单一，遮紫外线
效果不好，不能给电子设备充电的技术问题。
[0005]本实用新型通过以下技术方案解决上述问题：
[0006]一种智能固定式太阳伞，包括伞体、伞杆和底座，伞体设置在伞杆顶部，底座设置
在伞杆底部，所述伞体上表面设置有隔热层，隔热层上设置有若干块太阳能板；所述伞杆
