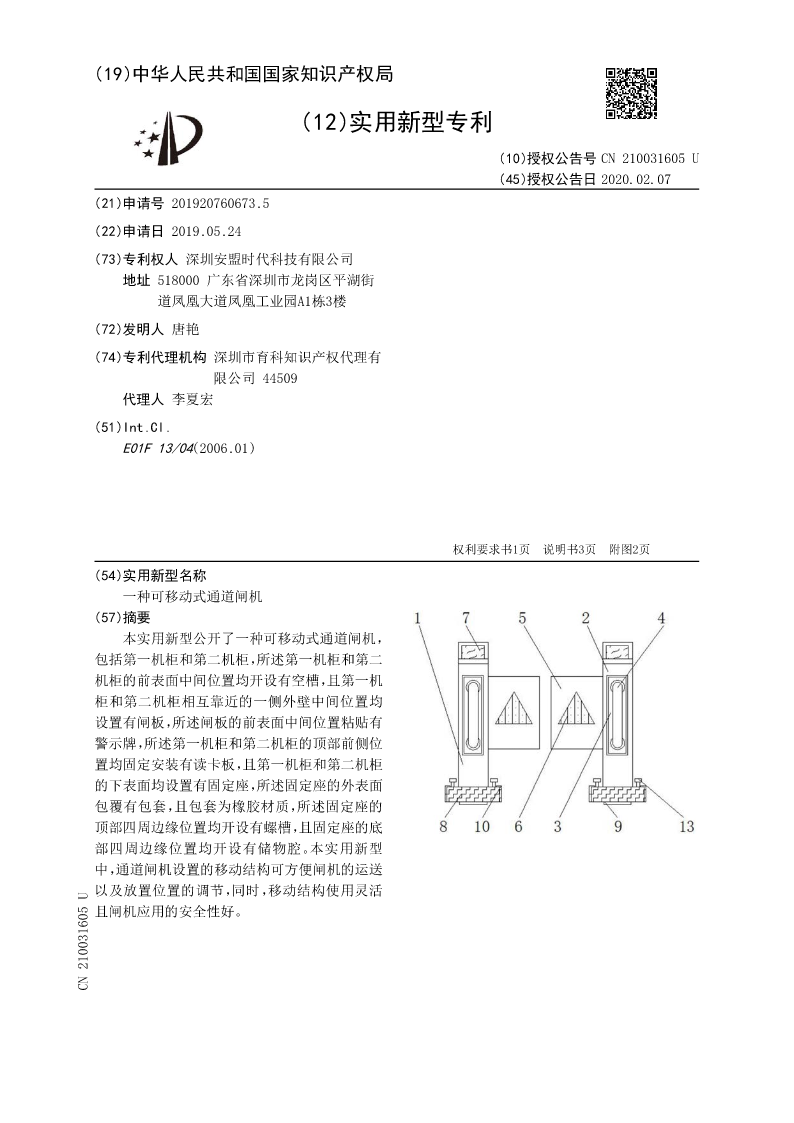

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN210031605U
(45)授权公告日2020.02.07
(21)申请号201920760673.5
(22)申请日2019.05.24
(73)专利权人深圳安盟时代科技有限公司
地址518000广东省深圳市龙岗区平湖街
道凤凰大道凤凰工业园A1栋3楼
(72)发明人唐艳
(74)专利代理机构深圳市育科知识产权代理有
限公司44509
代理人李夏宏
(51)Int.Cl.
E01F13/04(2006.01)




权利要求书1页说明书3页附图2页
(54)实用新型名称
一种可移动式通道闸机
(57)摘要
本实用新型公开了一种可移动式通道闸机,
包括第一机柜和第二机柜,所述第一机柜和第二
机柜的前表面中间位置均开设有空槽,且第一机
柜和第二机柜相互靠近的一侧外壁中间位置均
设置有闸板,所述闸板的前表面中间位置粘贴有
警示牌,所述第一机柜和第二机柜的顶部前侧位
置均固定安装有读卡板,且第一机柜和第二机柜
的下表面均设置有固定座,所述固定座的外表面
包覆有包套,且包套为橡胶材质,所述固定座的
顶部四周边缘位置均开设有螺槽,且固定座的底
部四周边缘位置均开设有储物腔。本实用新型
中,通道闸机设置的移动结构可方便闸机的运送
以及放置位置的调节,同时,移动结构使用灵活
且闸机应用的安全性好。
CN210031605U

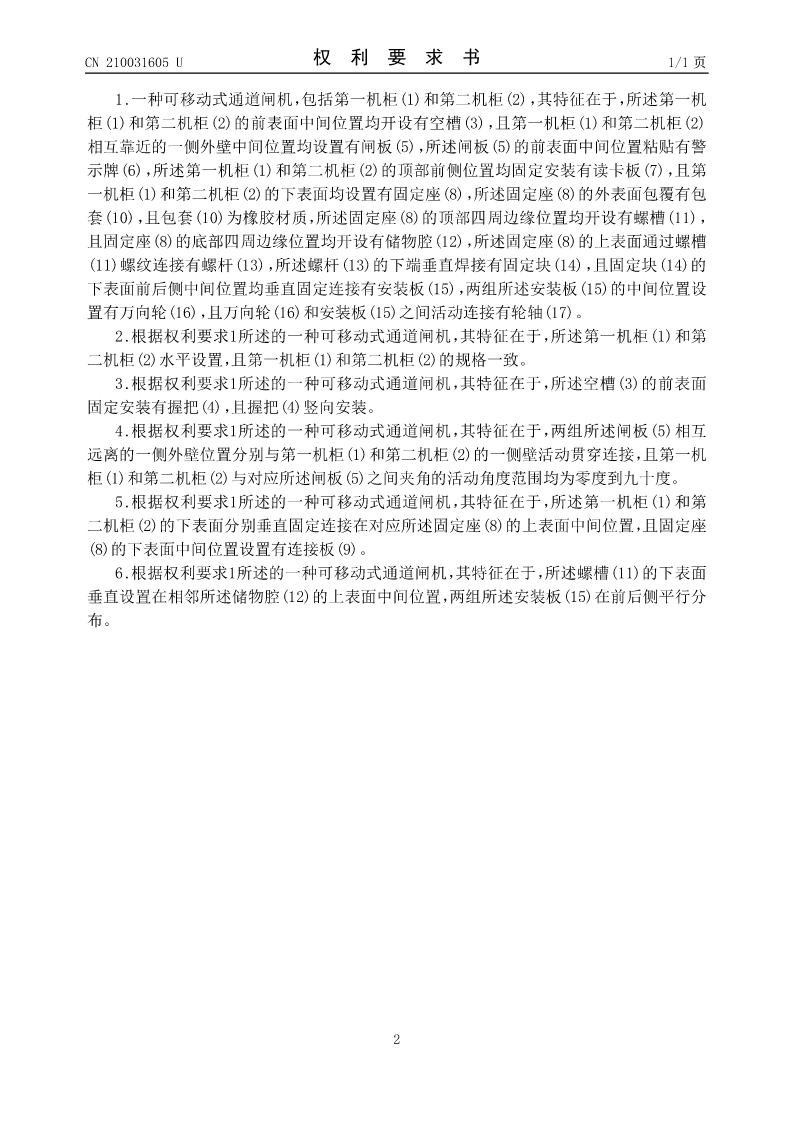

CN210031605U权利要求书1/1页

1.一种可移动式通道闸机,包括第一机柜(1)和第二机柜(2),其特征在于,所述第一机
柜(1)和第二机柜(2)的前表面中间位置均开设有空槽(3),且第一机柜(1)和第二机柜(2)
相互靠近的一侧外壁中间位置均设置有闸板(5),所述闸板(5)的前表面中间位置粘贴有警
示牌(6),所述第一机柜(1)和第二机柜(2)的顶部前侧位置均固定安装有读卡板(7),且第
一机柜(1)和第二机柜(2)的下表面均设置有固定座(8),所述固定座(8)的外表面包覆有包
套(10),且包套(10)为橡胶材质,所述固定座(8)的顶部四周边缘位置均开设有螺槽(11),
且固定座(8)的底部四周边缘位置均开设有储物腔(12),所述固定座(8)的上表面通过螺槽
(11)螺纹连接有螺杆(13),所述螺杆(13)的下端垂直焊接有固定块(14),且固定块(14)的
下表面前后侧中间位置均垂直固定连接有安装板(15),两组所述安装板(15)的中间位置设
置有万向轮(16),且万向轮(16)和安装板(15)之间活动连接有轮轴(17)。
2.根据权利要求1所述的一种可移动式通道闸机,其特征在于,所述第一机柜(1)和第
二机柜(2)水平设置,且第一机柜(1)和第二机柜(2)的规格一致。
3.根据权利要求1所述的一种可移动式通道闸机,其特征在于,所述空槽(3)的前表面
固定安装有握把(4),且握把(4)竖向安装。
4.根据权利要求1所述的一种可移动式通道闸机,其特征在于,两组所述闸板(5)相互
远离的一侧外壁位置分别与第一机柜(1)和第二机柜(2)的一侧壁活动贯穿连接,且第一机
柜(1)和第二机柜(2)与对应所述闸板(5)之间夹角的活动角度范围均为零度到九十度。
5.根据权利要求1所述的一种可移动式通道闸机,其特征在于,所述第一机柜(1)和第
二机柜(2)的下表面分别垂直固定连接在对应所述固定座(8)的上表面中间位置,且固定座
(8)的下表面中间位置设置有连接板(9)。
6.根据权利要求1所述的一种可移动式通道闸机,其特征在于,所述螺槽(11)的下表面
垂直设置在相邻所述储物腔(12)的上表面中间位置,两组所述安装板(15)在前后侧平行分
布。


2

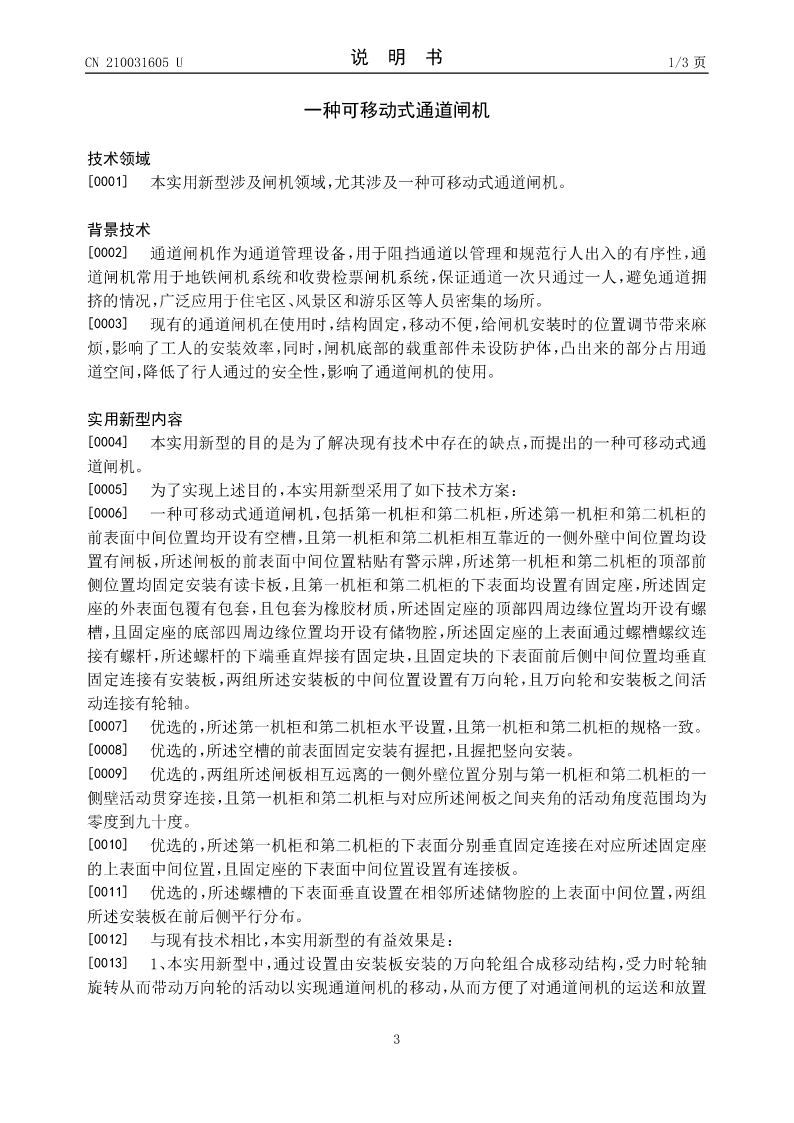

CN210031605U说明书1/3页

一种可移动式通道闸机

技术领域
[0001]本实用新型涉及闸机领域,尤其涉及一种可移动式通道闸机。

背景技术
[0002]通道闸机作为通道管理设备,用于阻挡通道以管理和规范行人出入的有序性,通
道闸机常用于地铁闸机系统和收费检票闸机系统,保证通道一次只通过一人,避免通道拥
挤的情况,广泛应用于住宅区、风景区和游乐区等人员密集的场所。
[0003]现有的通道闸机在使用时,结构固定,移动不便,给闸机安装时的位置调节带来麻
烦,影响了工人的安装效率,同时,闸机底部的载重部件未设防护体,凸出来的部分占用通
道空间,降低了行人通过的安全性,影响了通道闸机的使用。

实用新型内容
[0004]本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种可移动式通
道闸机。
[0005]为了实现上述目的,本实用新型采用了如下技术方案:
[0006]一种可移动式通道闸机,包括第一机柜和第二机柜,所述第一机柜和第二机柜的
前表面中间位置均开设有空槽,且第一
查看更多
