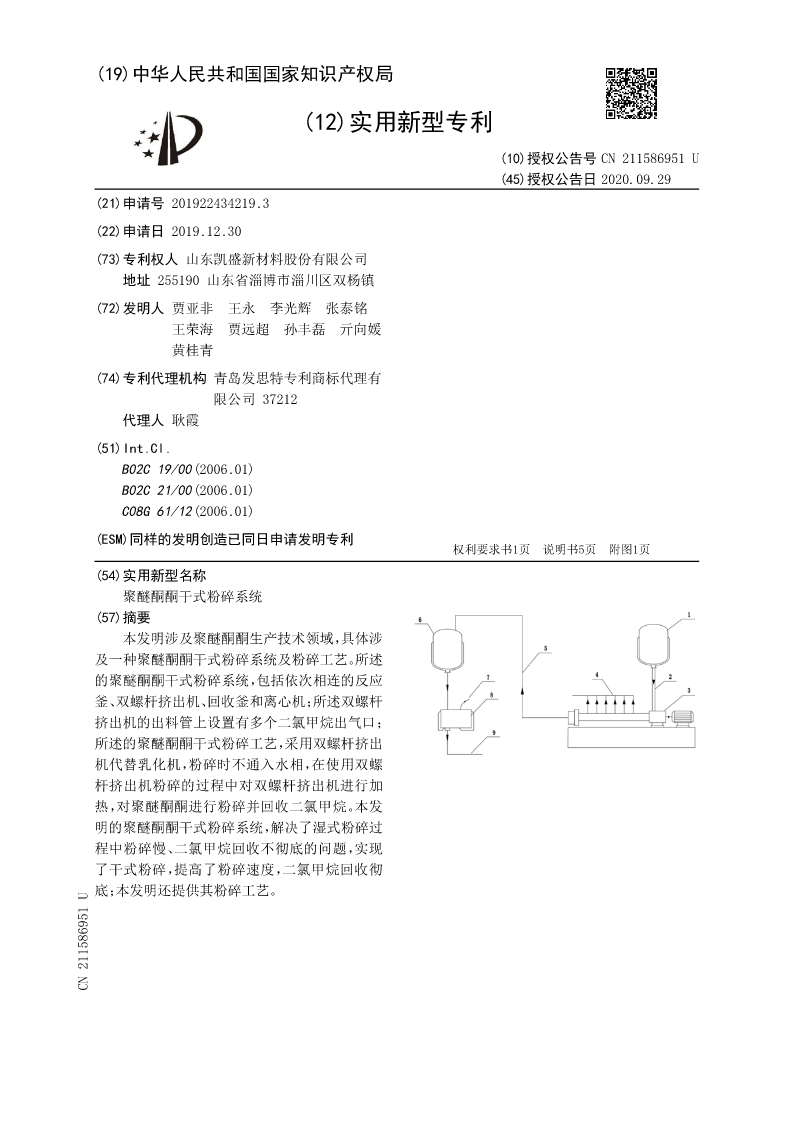

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211586951U
(45)授权公告日2020.09.29
(21)申请号201922434219.3
(22)申请日2019.12.30
(73)专利权人山东凯盛新材料股份有限公司
地址255190山东省淄博市淄川区双杨镇
(72)发明人贾亚非王永李光辉张泰铭
王荣海贾远超孙丰磊亓向媛
黄桂青
(74)专利代理机构青岛发思特专利商标代理有
限公司37212
代理人耿霞
(51)Int.Cl.
B02C19/00(2006.01)
B02C21/00(2006.01)
C08G61/12(2006.01)
(ESM)同样的发明创造已同日申请发明专利
权利要求书1页说明书5页附图1页
(54)实用新型名称
聚醚酮酮干式粉碎系统
(57)摘要
本发明涉及聚醚酮酮生产技术领域，具体涉
及一种聚醚酮酮干式粉碎系统及粉碎工艺。所述
的聚醚酮酮干式粉碎系统，包括依次相连的反应
釜、双螺杆挤出机、回收釜和离心机；所述双螺杆
挤出机的出料管上设置有多个二氯甲烷出气口；
所述的聚醚酮酮干式粉碎工艺，采用双螺杆挤出
机代替乳化机，粉碎时不通入水相，在使用双螺
杆挤出机粉碎的过程中对双螺杆挤出机进行加
热，对聚醚酮酮进行粉碎并回收二氯甲烷。本发
明的聚醚酮酮干式粉碎系统，解决了湿式粉碎过
程中粉碎慢、二氯甲烷回收不彻底的问题，实现
了干式粉碎，提高了粉碎速度，二氯甲烷回收彻
底；本发明还提供其粉碎工艺。
CN211586951U

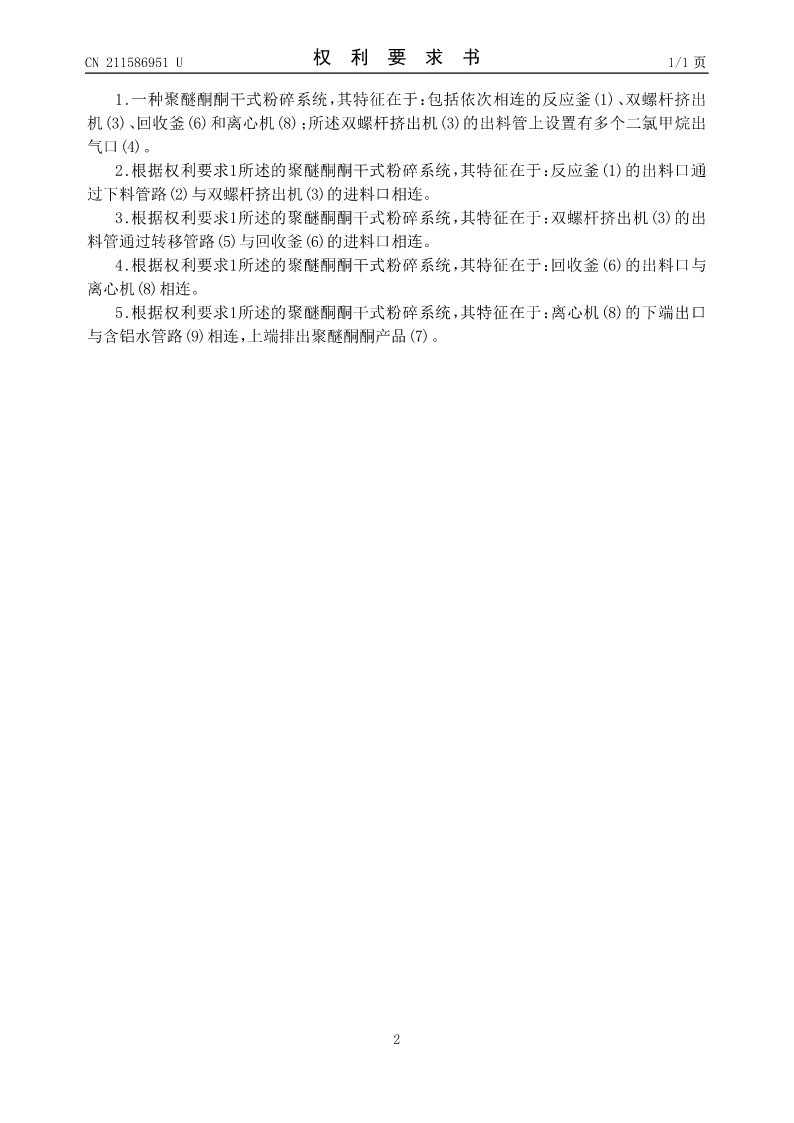

CN211586951U权利要求书1/1页

1.一种聚醚酮酮干式粉碎系统，其特征在于：包括依次相连的反应釜(1)、双螺杆挤出
机(3)、回收釜(6)和离心机(8)；所述双螺杆挤出机(3)的出料管上设置有多个二氯甲烷出
气口(4)。
2.根据权利要求1所述的聚醚酮酮干式粉碎系统，其特征在于：反应釜(1)的出料口通
过下料管路(2)与双螺杆挤出机(3)的进料口相连。
3.根据权利要求1所述的聚醚酮酮干式粉碎系统，其特征在于：双螺杆挤出机(3)的出
料管通过转移管路(5)与回收釜(6)的进料口相连。
4.根据权利要求1所述的聚醚酮酮干式粉碎系统，其特征在于：回收釜(6)的出料口与
离心机(8)相连。
5.根据权利要求1所述的聚醚酮酮干式粉碎系统，其特征在于：离心机(8)的下端出口
与含铝水管路(9)相连，上端排出聚醚酮酮产品(7)。

2

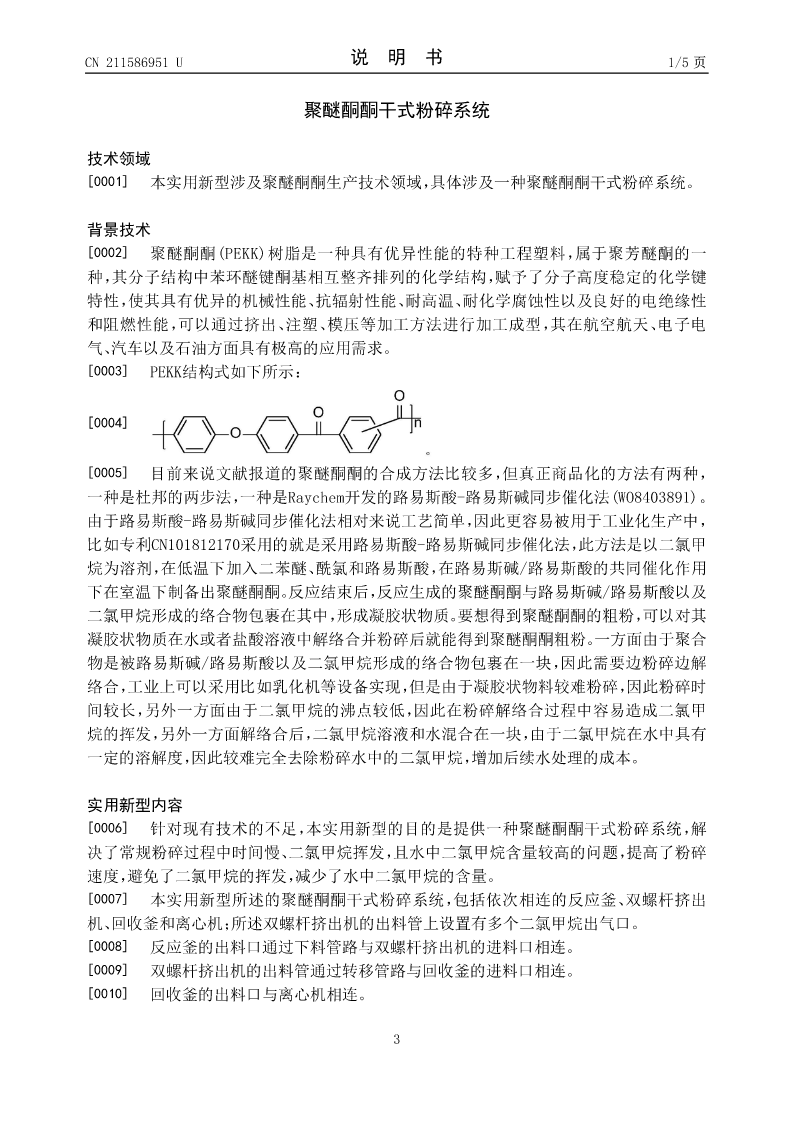

CN211586951U说明书1/5页

聚醚酮酮干式粉碎系统

技术领域
[0001]本实用新型涉及聚醚酮酮生产技术领域，具体涉及一种聚醚酮酮干式粉碎系统。

背景技术
[0002]聚醚酮酮(PEKK)树脂是一种具有优异性能的特种工程塑料，属于聚芳醚酮的一
种，其分子结构中苯环醚键酮基相互整齐排列的化学结构，赋予了分子高度稳定的化学键
特性，使其具有优异的机械性能、抗辐射性能、耐高温、耐化学腐蚀性以及良好的电绝缘性
和阻燃性能，可以通过挤出、注塑、模压等加工方法进行加工成型，其在航空航天、电子电
气、汽车以及石油方面具有极高的应用需求。
[0003]PEKK结构式如下所示：

[0004]

[0005]目前来说文献报道的聚醚酮酮的合成方法比较多，但真正商品化的方法有两种，
一种是杜邦的两步法，一种是Raychem开发的路易斯酸-路易斯碱同步催化法(WO8403891)。
由于路易斯酸-路易斯碱同步催化法相对来说工艺简单，因此更容易被用于工业化生产中，
比如专利CN101812170采用的就是采用路易斯酸-路易斯碱同步催化法，此方法是以二氯甲
烷为溶剂，在低温下加入二苯醚、酰氯和路易斯酸，在路易斯碱/路易斯酸的共同催化作用
下在室温下制备出聚醚酮酮。反应结束后，反应生成的聚醚酮酮与路易斯碱/路易斯酸以及
二氯甲烷形成的络合物包裹在其中，形成凝胶状物质。要想得到聚醚酮酮的粗粉，可以对其
凝胶状物质在水或者盐酸溶液中解络合并粉碎后就能得到聚醚酮酮粗粉。一方面由于聚合
物是被路易斯碱/路易斯酸以及二氯甲烷形成的络合物包裹在一块，因此需要边粉碎边解
络合，工业上可以采用比如乳化机等设备实现，但是由于凝胶状物料较难粉碎，因此粉碎时
间较长，另外一方面由于二氯甲烷的沸点较低，因此在粉碎解络合过程中容易造成二氯甲
烷的挥发，另外一方面解络合后，二氯甲烷溶液和水混合在一块，由于二氯甲烷在水中具有
一定的溶解度，因此较难完全去除粉碎水中的二氯甲烷，增加后续水处理的成本。

实用新型内容
[0006]针对现有技术的不足，本实用新型的目的是提供一种聚醚酮酮干式粉碎系统，解
决了常规粉碎过程中时间慢、二氯甲烷挥发，且水中二氯甲烷含量较高的问题，提高了粉碎
速度，避免了二氯甲烷的挥发，减少了水中二氯甲烷的含量。
[0007
