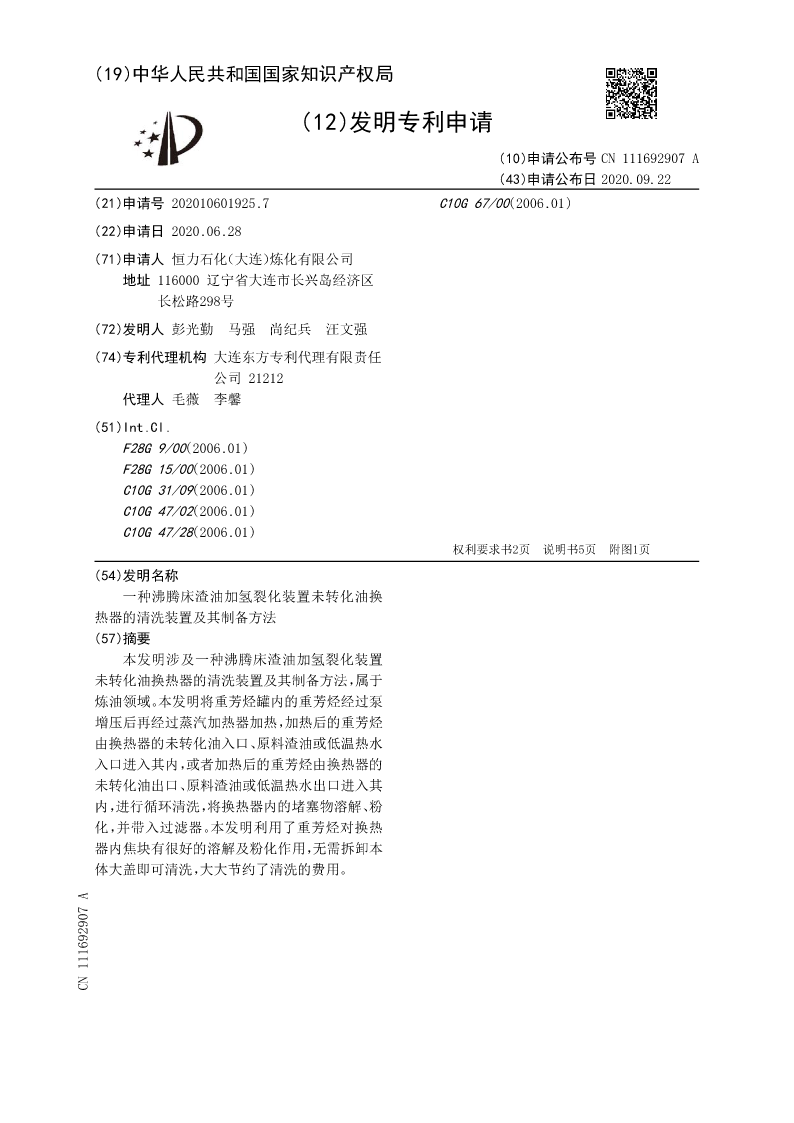

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111692907A
(43)申请公布日2020.09.22
(21)申请号202010601925.7C10G67/00(2006.01)

(22)申请日2020.06.28
(71)申请人恒力石化（大连）炼化有限公司
地址116000辽宁省大连市长兴岛经济区
长松路298号
(72)发明人彭光勤马强尚纪兵汪文强
(74)专利代理机构大连东方专利代理有限责任
公司21212
代理人毛薇李馨
(51)Int.Cl.
F28G9/00(2006.01)
F28G15/00(2006.01)
C10G31/09(2006.01)
C10G47/02(2006.01)
C10G47/28(2006.01)
权利要求书2页说明书5页附图1页
(54)发明名称
一种沸腾床渣油加氢裂化装置未转化油换
热器的清洗装置及其制备方法
(57)摘要
本发明涉及一种沸腾床渣油加氢裂化装置
未转化油换热器的清洗装置及其制备方法，属于
炼油领域。本发明将重芳烃罐内的重芳烃经过泵
增压后再经过蒸汽加热器加热，加热后的重芳烃
由换热器的未转化油入口、原料渣油或低温热水
入口进入其内，或者加热后的重芳烃由换热器的
未转化油出口、原料渣油或低温热水出口进入其
内，进行循环清洗，将换热器内的堵塞物溶解、粉
化，并带入过滤器。本发明利用了重芳烃对换热
器内焦块有很好的溶解及粉化作用，无需拆卸本
体大盖即可清洗，大大节约了清洗的费用。
CN111692907A

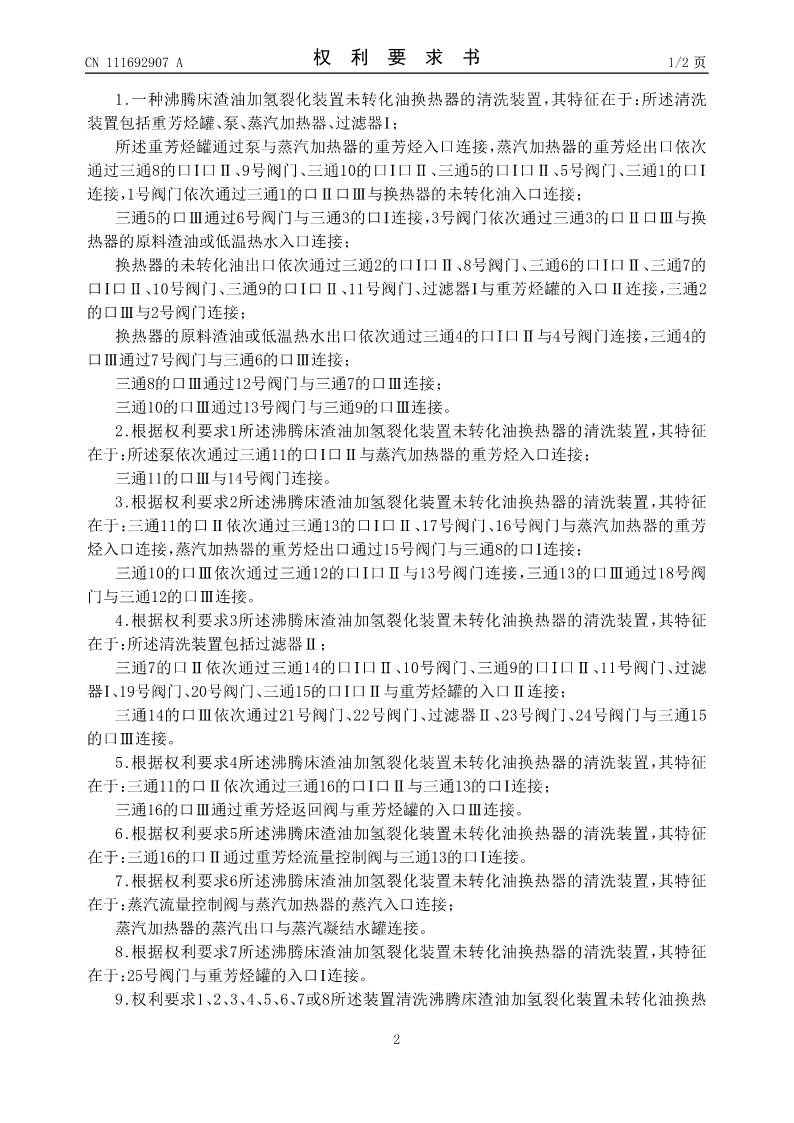

CN111692907A权利要求书1/2页

1.一种沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征在于：所述清洗
装置包括重芳烃罐、泵、蒸汽加热器、过滤器Ⅰ；
所述重芳烃罐通过泵与蒸汽加热器的重芳烃入口连接，蒸汽加热器的重芳烃出口依次
通过三通8的口Ⅰ口Ⅱ、9号阀门、三通10的口Ⅰ口Ⅱ、三通5的口Ⅰ口Ⅱ、5号阀门、三通1的口Ⅰ
连接，1号阀门依次通过三通1的口Ⅱ口Ⅲ与换热器的未转化油入口连接；
三通5的口Ⅲ通过6号阀门与三通3的口Ⅰ连接，3号阀门依次通过三通3的口Ⅱ口Ⅲ与换
热器的原料渣油或低温热水入口连接；
换热器的未转化油出口依次通过三通2的口Ⅰ口Ⅱ、8号阀门、三通6的口Ⅰ口Ⅱ、三通7的
口Ⅰ口Ⅱ、10号阀门、三通9的口Ⅰ口Ⅱ、11号阀门、过滤器Ⅰ与重芳烃罐的入口Ⅱ连接，三通2
的口Ⅲ与2号阀门连接；
换热器的原料渣油或低温热水出口依次通过三通4的口Ⅰ口Ⅱ与4号阀门连接，三通4的
口Ⅲ通过7号阀门与三通6的口Ⅲ连接；
三通8的口Ⅲ通过12号阀门与三通7的口Ⅲ连接；
三通10的口Ⅲ通过13号阀门与三通9的口Ⅲ连接。
2.根据权利要求1所述沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征
在于：所述泵依次通过三通11的口Ⅰ口Ⅱ与蒸汽加热器的重芳烃入口连接；
三通11的口Ⅲ与14号阀门连接。
3.根据权利要求2所述沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征
在于：三通11的口Ⅱ依次通过三通13的口Ⅰ口Ⅱ、17号阀门、16号阀门与蒸汽加热器的重芳
烃入口连接，蒸汽加热器的重芳烃出口通过15号阀门与三通8的口Ⅰ连接；
三通10的口Ⅲ依次通过三通12的口Ⅰ口Ⅱ与13号阀门连接，三通13的口Ⅲ通过18号阀
门与三通12的口Ⅲ连接。
4.根据权利要求3所述沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征
在于：所述清洗装置包括过滤器Ⅱ；
三通7的口Ⅱ依次通过三通14的口Ⅰ口Ⅱ、10号阀门、三通9的口Ⅰ口Ⅱ、11号阀门、过滤
器Ⅰ、19号阀门、20号阀门、三通15的口Ⅰ口Ⅱ与重芳烃罐的入口Ⅱ连接；
三通14的口Ⅲ依次通过21号阀门、22号阀门、过滤器Ⅱ、23号阀门、24号阀门与三通15
的口Ⅲ连接。
5.根据权利要求4所述沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征
在于：三通11的口Ⅱ依次通过三通16的口Ⅰ口Ⅱ与三通13的口Ⅰ连接；
三通16的口Ⅲ通过重芳烃返回阀与重芳烃罐的入口Ⅲ连接。
6.根据权利要求5所述沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征
在于：三通16的口Ⅱ通过重芳烃流量控制阀与三通13的口Ⅰ连接。
7.根据权利要求6所述沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征
在于：蒸汽流量控制阀与蒸汽加热器的蒸汽入口连接；
蒸汽加热器的蒸汽出口与蒸汽凝结水罐连接。
8.根据权利要求7所述沸腾床渣油加氢裂化装置未转化油换热器的清洗装置，其特征
在于：25号阀门与重芳烃罐的入口Ⅰ连接。
9.权利要求1、2、3、4、5、6、7或8所述装置清洗沸腾床渣油加氢裂化装置未转化油换热

2

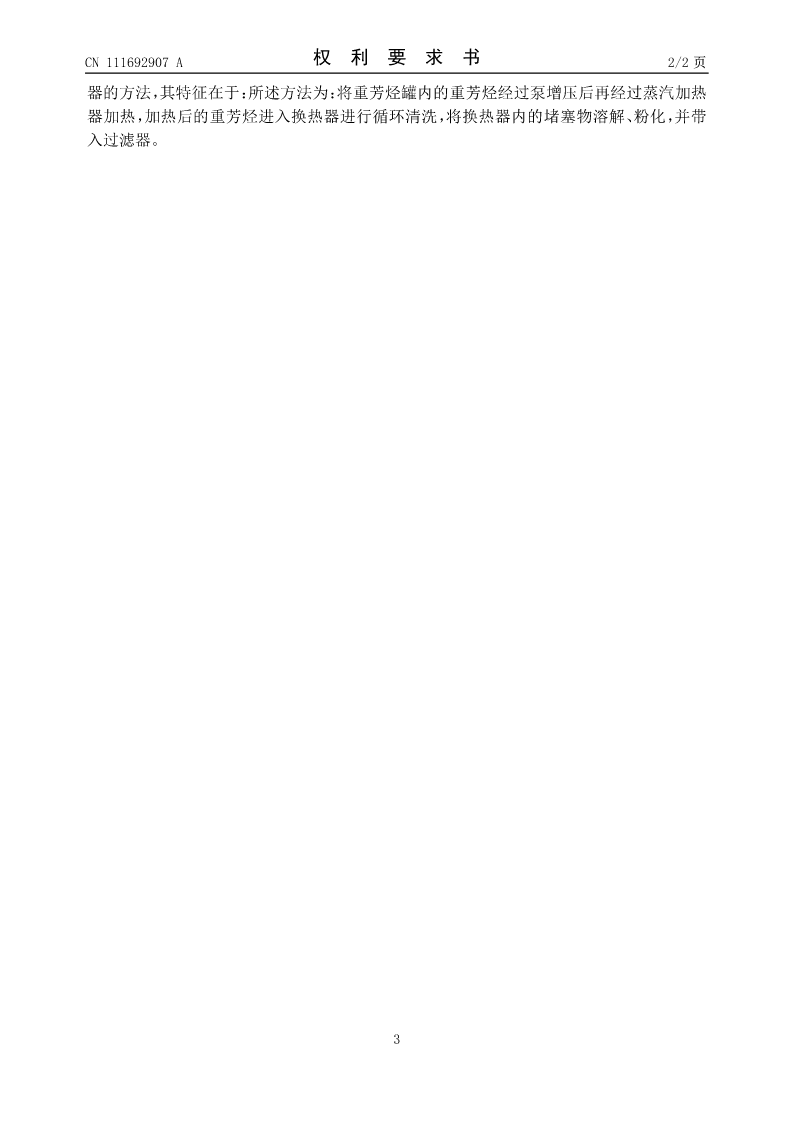

CN111692907A权利要求书2/2页
器的方法，其特征在于：所述方法为：将重
