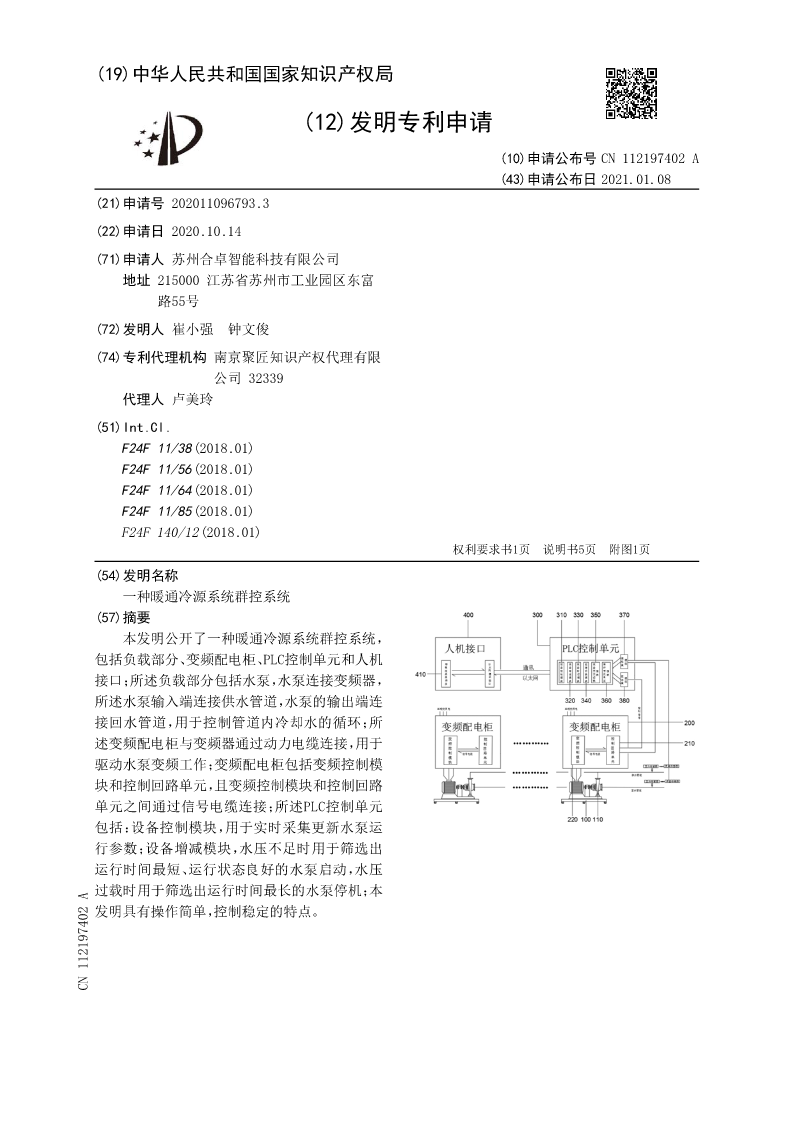

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112197402A
(43)申请公布日2021.01.08
(21)申请号202011096793.3
(22)申请日2020.10.14
(71)申请人苏州合卓智能科技有限公司
地址215000江苏省苏州市工业园区东富
路55号
(72)发明人崔小强钟文俊
(74)专利代理机构南京聚匠知识产权代理有限
公司32339
代理人卢美玲
(51)Int.Cl.
F24F11/38(2018.01)
F24F11/56(2018.01)
F24F11/64(2018.01)
F24F11/85(2018.01)
F24F140/12(2018.01)
权利要求书1页说明书5页附图1页
(54)发明名称
一种暖通冷源系统群控系统
(57)摘要
本发明公开了一种暖通冷源系统群控系统，
包括负载部分、变频配电柜、PLC控制单元和人机
接口；所述负载部分包括水泵，水泵连接变频器，
所述水泵输入端连接供水管道，水泵的输出端连
接回水管道，用于控制管道内冷却水的循环；所
述变频配电柜与变频器通过动力电缆连接，用于
驱动水泵变频工作；变频配电柜包括变频控制模
块和控制回路单元，且变频控制模块和控制回路
单元之间通过信号电缆连接；所述PLC控制单元
包括：设备控制模块，用于实时采集更新水泵运
行参数；设备增减模块，水压不足时用于筛选出
运行时间最短、运行状态良好的水泵启动，水压
过载时用于筛选出运行时间最长的水泵停机；本
发明具有操作简单，控制稳定的特点。
CN112197402A

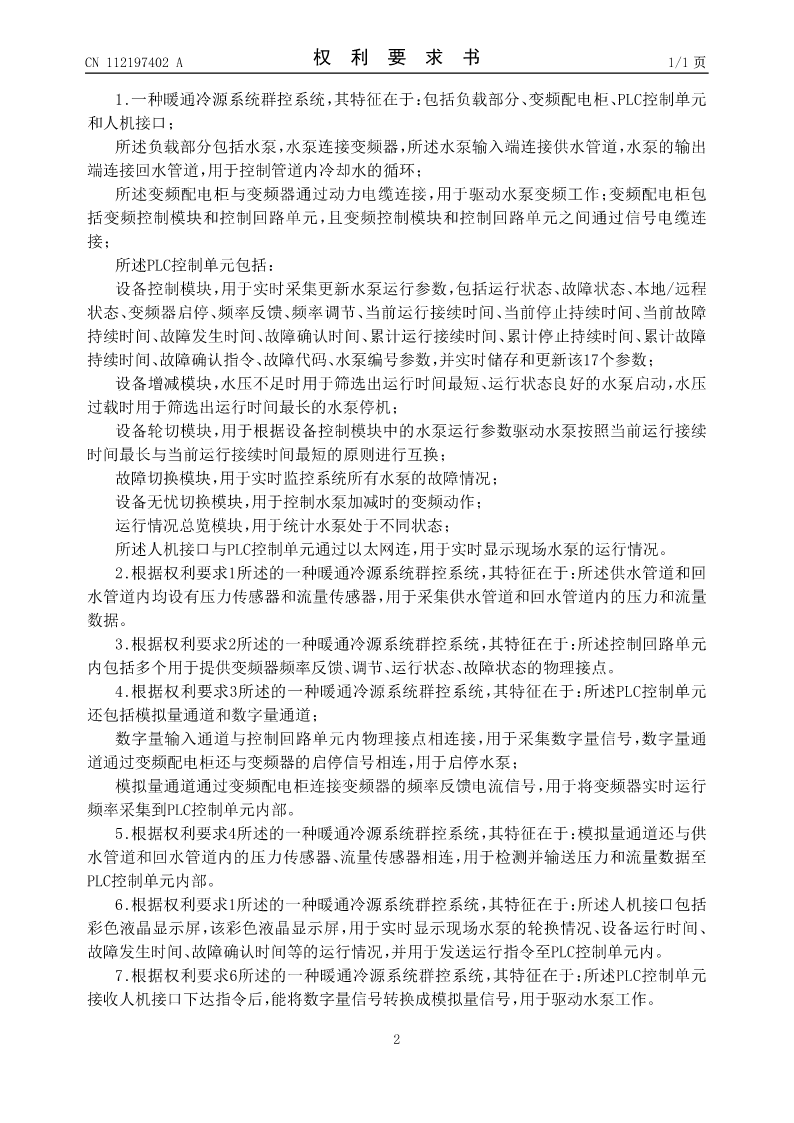

CN112197402A权利要求书1/1页

1.一种暖通冷源系统群控系统，其特征在于：包括负载部分、变频配电柜、PLC控制单元
和人机接口；
所述负载部分包括水泵，水泵连接变频器，所述水泵输入端连接供水管道，水泵的输出
端连接回水管道，用于控制管道内冷却水的循环；
所述变频配电柜与变频器通过动力电缆连接，用于驱动水泵变频工作；变频配电柜包
括变频控制模块和控制回路单元，且变频控制模块和控制回路单元之间通过信号电缆连
接；
所述PLC控制单元包括：
设备控制模块，用于实时采集更新水泵运行参数，包括运行状态、故障状态、本地/远程
状态、变频器启停、频率反馈、频率调节、当前运行接续时间、当前停止持续时间、当前故障
持续时间、故障发生时间、故障确认时间、累计运行接续时间、累计停止持续时间、累计故障
持续时间、故障确认指令、故障代码、水泵编号参数，并实时储存和更新该17个参数；
设备增减模块，水压不足时用于筛选出运行时间最短、运行状态良好的水泵启动，水压
过载时用于筛选出运行时间最长的水泵停机；
设备轮切模块，用于根据设备控制模块中的水泵运行参数驱动水泵按照当前运行接续
时间最长与当前运行接续时间最短的原则进行互换；
故障切换模块，用于实时监控系统所有水泵的故障情况；
设备无忧切换模块，用于控制水泵加减时的变频动作；
运行情况总览模块，用于统计水泵处于不同状态；
所述人机接口与PLC控制单元通过以太网连，用于实时显示现场水泵的运行情况。
2.根据权利要求1所述的一种暖通冷源系统群控系统，其特征在于：所述供水管道和回
水管道内均设有压力传感器和流量传感器，用于采集供水管道和回水管道内的压力和流量
数据。
3.根据权利要求2所述的一种暖通冷源系统群控系统，其特征在于：所述控制回路单元
内包括多个用于提供变频器频率反馈、调节、运行状态、故障状态的物理接点。
4.根据权利要求3所述的一种暖通冷源系统群控系统，其特征在于：所述PLC控制单元
还包括模拟量通道和数字量通道；
数字量输入通道与控制回路单元内物理接点相连接，用于采集数字量信号，数字量通
道通过变频配电柜还与变频器的启停信号相连，用于启停水泵；
模拟量通道通过变频配电柜连接变频器的频率反馈电流信号，用于将变频器实时运行
频率采集到PLC控制单元内部。
5.根据权利要求4所述的一种暖通冷源系统群控系统，其特征在于：模拟量通道还与供
水管道和回水管道内的压力传感器、流量传感器相连，用于检测并输送压力和流量数据至
PLC控制单元内部。
6.根据权利要求1所述的一种暖通冷源系统群控系统，其特征在于：所述人机接口包括
彩色液晶显示屏，该彩色液晶显示屏，用于实时显示现场水泵的轮换情况、设备运行时间、
故障发生时间、故障确认时间等的运行情况，并用于发送运行指令至PLC控制单元内。
7.根据权利要求6所述的一种暖通冷源系统群控系统，其特征在于：所述PLC控制单元
接收人机接口下达指令后，能将数字量信号转换成模拟量信号，用于驱动水泵工作。

2

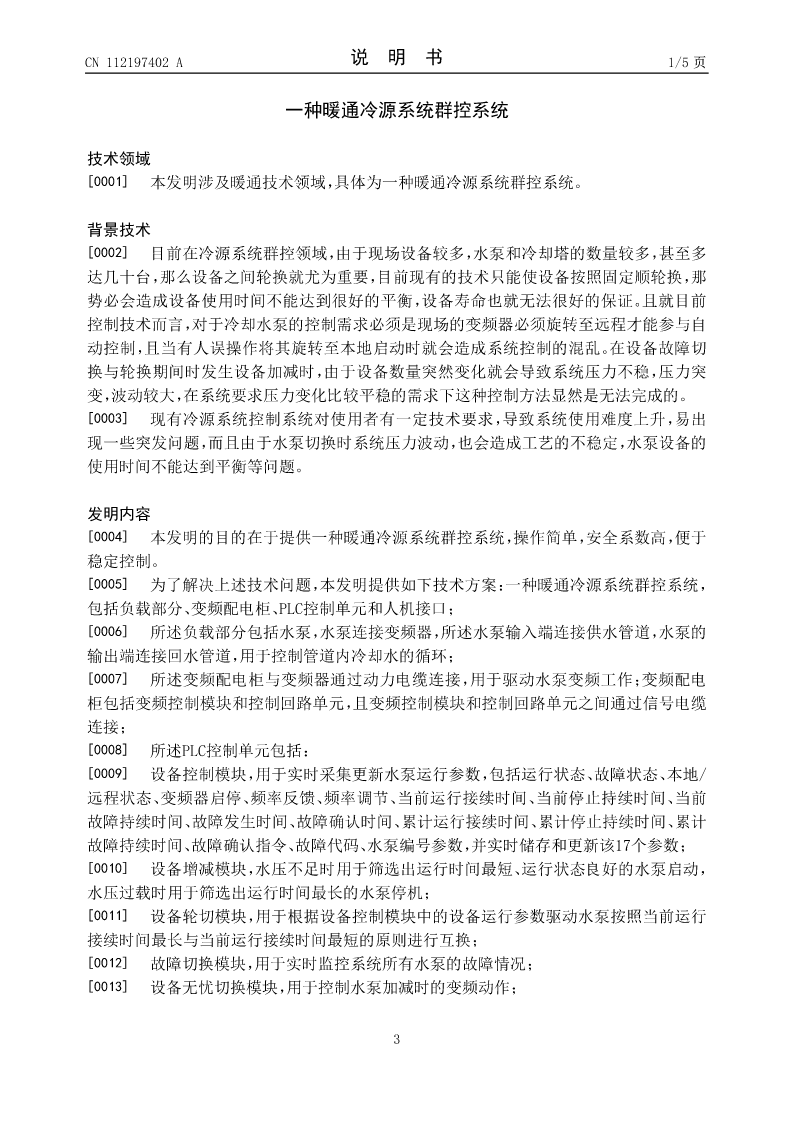

CN112197402A说明书1/5页

一种暖通冷源系统群控系统

技术领域
[0001]本发明涉及暖通技术领
