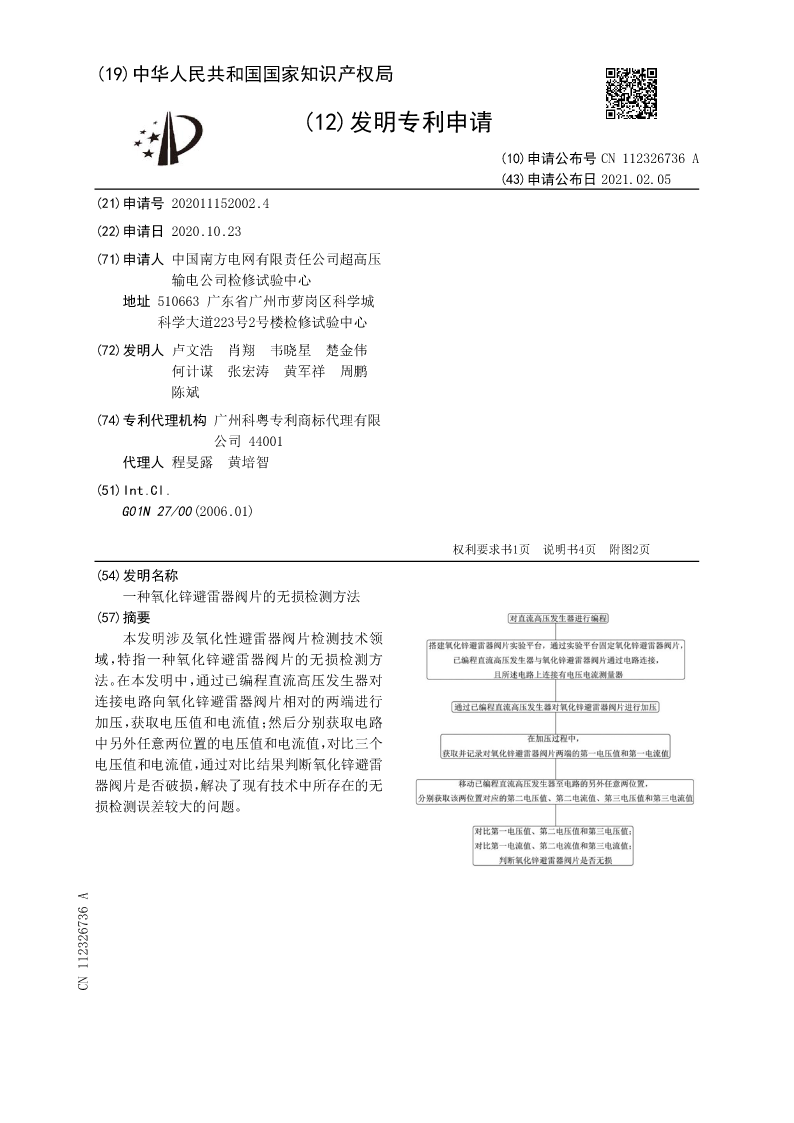

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112326736A
(43)申请公布日2021.02.05
(21)申请号202011152002.4
(22)申请日2020.10.23
(71)申请人中国南方电网有限责任公司超高压
输电公司检修试验中心
地址510663广东省广州市萝岗区科学城
科学大道223号2号楼检修试验中心
(72)发明人卢文浩肖翔韦晓星楚金伟
何计谋张宏涛黄军祥周鹏
陈斌
(74)专利代理机构广州科粤专利商标代理有限
公司44001
代理人程旻露黄培智
(51)Int.Cl.
G01N27/00(2006.01)

权利要求书1页说明书4页附图2页
(54)发明名称
一种氧化锌避雷器阀片的无损检测方法
(57)摘要
本发明涉及氧化性避雷器阀片检测技术领
域，特指一种氧化锌避雷器阀片的无损检测方
法。在本发明中，通过已编程直流高压发生器对
连接电路向氧化锌避雷器阀片相对的两端进行
加压，获取电压值和电流值；然后分别获取电路
中另外任意两位置的电压值和电流值，对比三个
电压值和电流值，通过对比结果判断氧化锌避雷
器阀片是否破损，解决了现有技术中所存在的无
损检测误差较大的问题。
CN112326736A

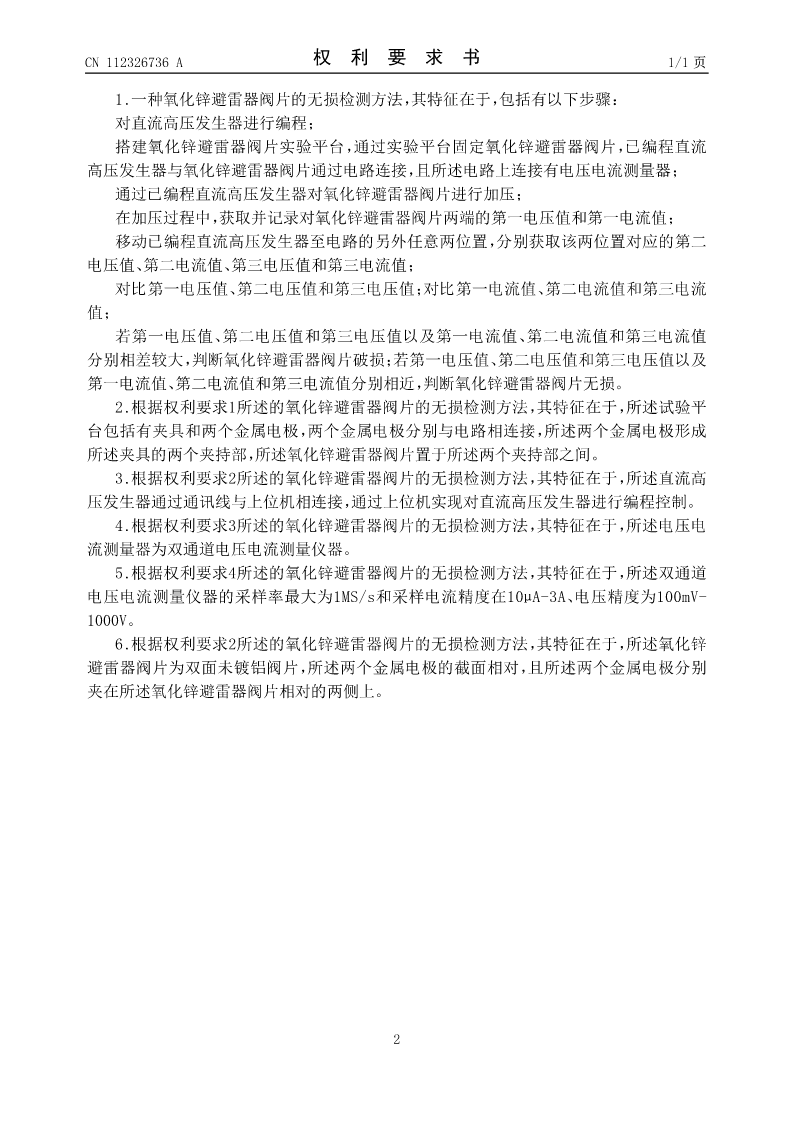

CN112326736A权利要求书1/1页

1.一种氧化锌避雷器阀片的无损检测方法，其特征在于，包括有以下步骤：
对直流高压发生器进行编程；
搭建氧化锌避雷器阀片实验平台，通过实验平台固定氧化锌避雷器阀片，已编程直流
高压发生器与氧化锌避雷器阀片通过电路连接，且所述电路上连接有电压电流测量器；
通过已编程直流高压发生器对氧化锌避雷器阀片进行加压；
在加压过程中，获取并记录对氧化锌避雷器阀片两端的第一电压值和第一电流值；
移动已编程直流高压发生器至电路的另外任意两位置，分别获取该两位置对应的第二
电压值、第二电流值、第三电压值和第三电流值；
对比第一电压值、第二电压值和第三电压值；对比第一电流值、第二电流值和第三电流
值；
若第一电压值、第二电压值和第三电压值以及第一电流值、第二电流值和第三电流值
分别相差较大，判断氧化锌避雷器阀片破损；若第一电压值、第二电压值和第三电压值以及
第一电流值、第二电流值和第三电流值分别相近，判断氧化锌避雷器阀片无损。
2.根据权利要求1所述的氧化锌避雷器阀片的无损检测方法，其特征在于，所述试验平
台包括有夹具和两个金属电极，两个金属电极分别与电路相连接，所述两个金属电极形成
所述夹具的两个夹持部，所述氧化锌避雷器阀片置于所述两个夹持部之间。
3.根据权利要求2所述的氧化锌避雷器阀片的无损检测方法，其特征在于，所述直流高
压发生器通过通讯线与上位机相连接，通过上位机实现对直流高压发生器进行编程控制。
4.根据权利要求3所述的氧化锌避雷器阀片的无损检测方法，其特征在于，所述电压电
流测量器为双通道电压电流测量仪器。
5.根据权利要求4所述的氧化锌避雷器阀片的无损检测方法，其特征在于，所述双通道
电压电流测量仪器的采样率最大为1MS/s和采样电流精度在10μA-3A、电压精度为100mV-
1000V。
6.根据权利要求2所述的氧化锌避雷器阀片的无损检测方法，其特征在于，所述氧化锌
避雷器阀片为双面未镀铝阀片，所述两个金属电极的截面相对，且所述两个金属电极分别
夹在所述氧化锌避雷器阀片相对的两侧上。

2

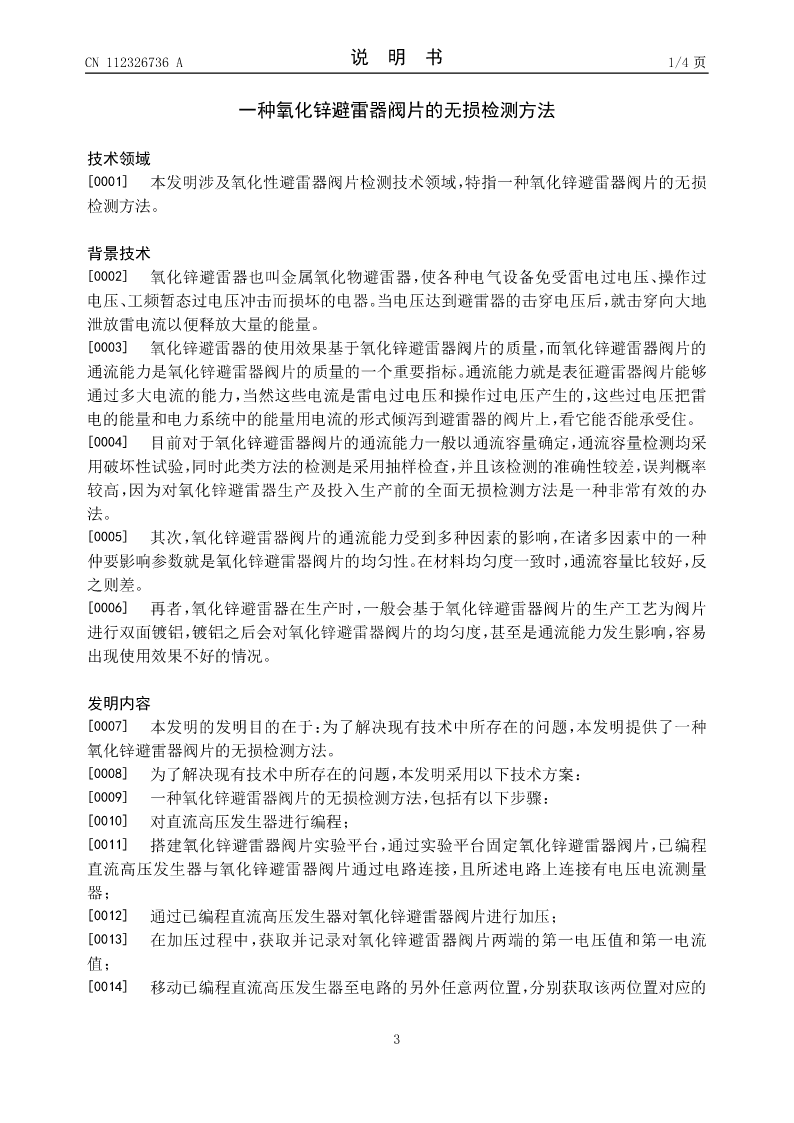

CN112326736A说明书1/4页

一种氧化锌避雷器阀片的无损检测方法

技术领域
[0001]本发明涉及氧化性避雷器阀片检测技术领域，特指一种氧化锌避雷器阀片的无损
检测方法。

背景技术
[0002]氧化锌避雷器也叫金属氧化物避雷器，使各种电气设备免受雷电过电压、操作过
电压、工频暂态过电压冲击而损坏的电器。当电压达到避雷器的击穿电压后，就击穿向大地
泄放雷电流以便释放大量的能量。
[0003]氧化锌避雷器的使用效果基于氧化锌避雷器阀片的质量，而氧化锌避雷器阀片的
通流能力是氧化锌避雷器阀片的质量的一个重要指标。通流能力就是表征避雷器阀片能够
通过多大电流的能力，当然这些电流是雷电过电压和操作过电压产生的，这些过电压把雷
电的能量和电力系统中的能量用电流的形式倾泻到避雷器的阀片上，看它能否能承受住。
[0004]目前对于氧化锌避雷器阀片的通流能力一般以通流容量确定，通流容量检测均采
用破坏性试验，同时此类方法的检测是采用抽样检查，并且该检测的准确性较差，误判概率
较高，因为对氧化锌避雷器生产及投入生产前的全面无损检测方法是一种非常有效的办
法。
[0005]其次，氧化锌避雷器阀片的通流能力受到多种因素的影响，在诸多因素中的一种
仲要影响参数就是氧化锌避雷器阀片的均匀性。在材料均匀度一致时，通流容量比较好，反

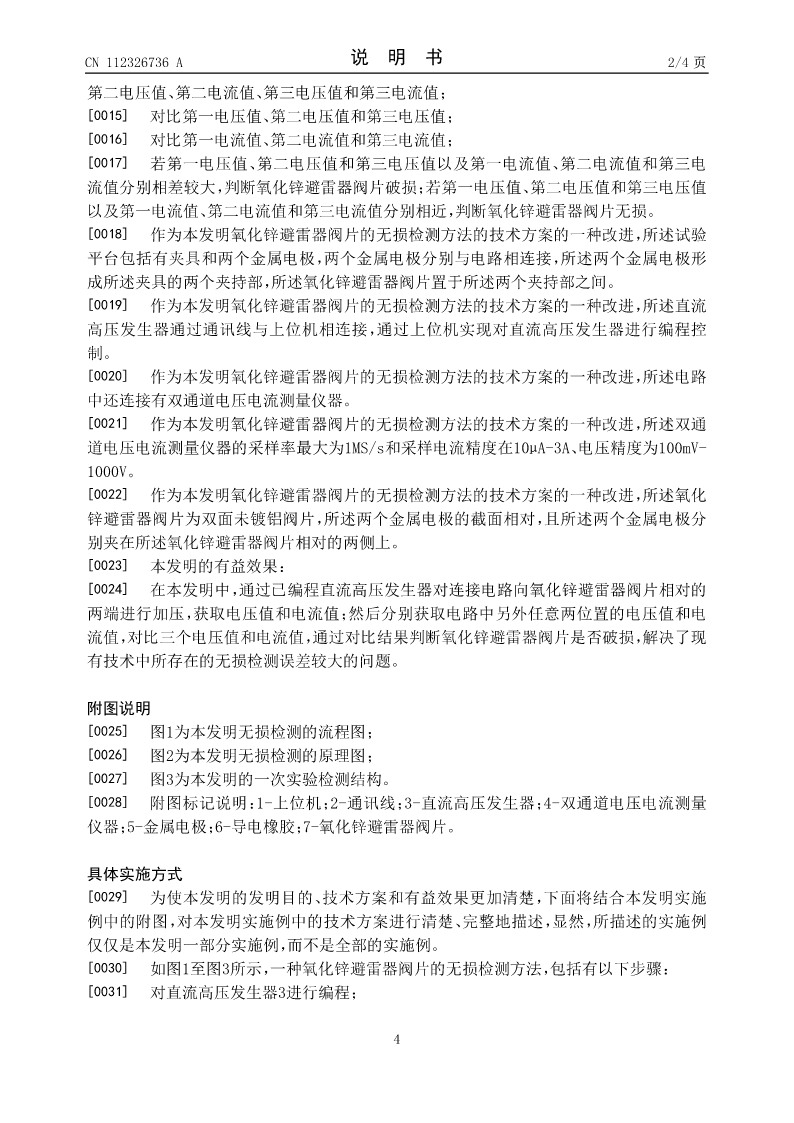

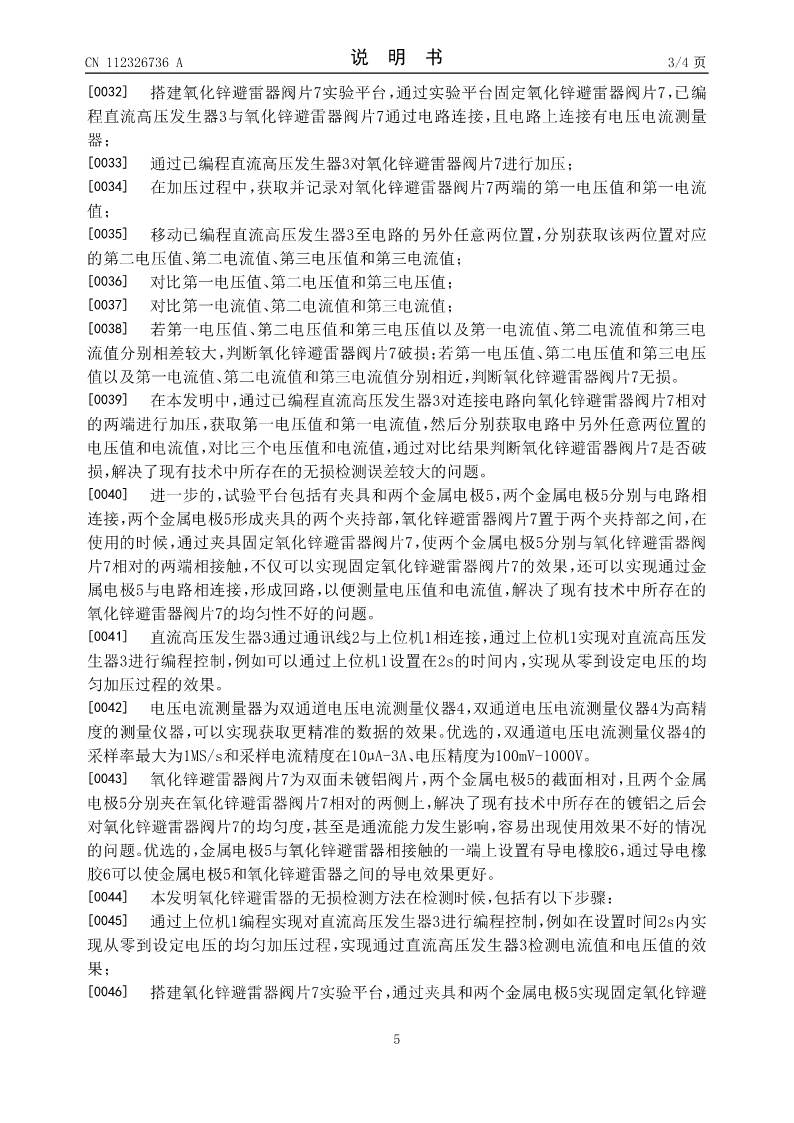

之则差。
[
