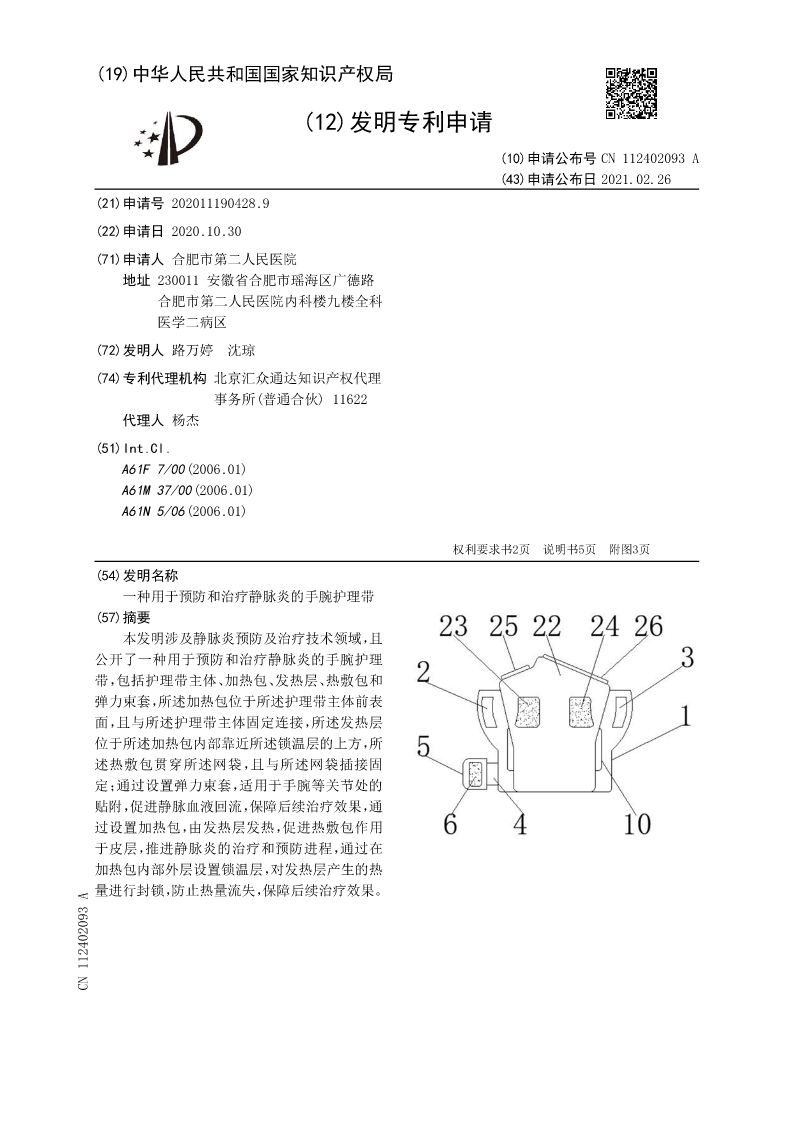

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112402093A
(43)申请公布日2021.02.26
(21)申请号202011190428.9
(22)申请日2020.10.30
(71)申请人合肥市第二人民医院
地址230011安徽省合肥市瑶海区广德路
合肥市第二人民医院内科楼九楼全科
医学二病区
(72)发明人路万婷沈琼
(74)专利代理机构北京汇众通达知识产权代理
事务所(普通合伙)11622
代理人杨杰
(51)Int.Cl.
A61F7/00(2006.01)
A61M37/00(2006.01)
A61N5/06(2006.01)

权利要求书2页说明书5页附图3页
(54)发明名称
一种用于预防和治疗静脉炎的手腕护理带
(57)摘要
本发明涉及静脉炎预防及治疗技术领域，且
公开了一种用于预防和治疗静脉炎的手腕护理
带，包括护理带主体、加热包、发热层、热敷包和
弹力束套，所述加热包位于所述护理带主体前表
面，且与所述护理带主体固定连接，所述发热层
位于所述加热包内部靠近所述锁温层的上方，所
述热敷包贯穿所述网袋，且与所述网袋插接固
定；通过设置弹力束套，适用于手腕等关节处的
贴附，促进静脉血液回流，保障后续治疗效果，通
过设置加热包，由发热层发热，促进热敷包作用
于皮层，推进静脉炎的治疗和预防进程，通过在
加热包内部外层设置锁温层，对发热层产生的热
量进行封锁，防止热量流失，保障后续治疗效果。
CN112402093A

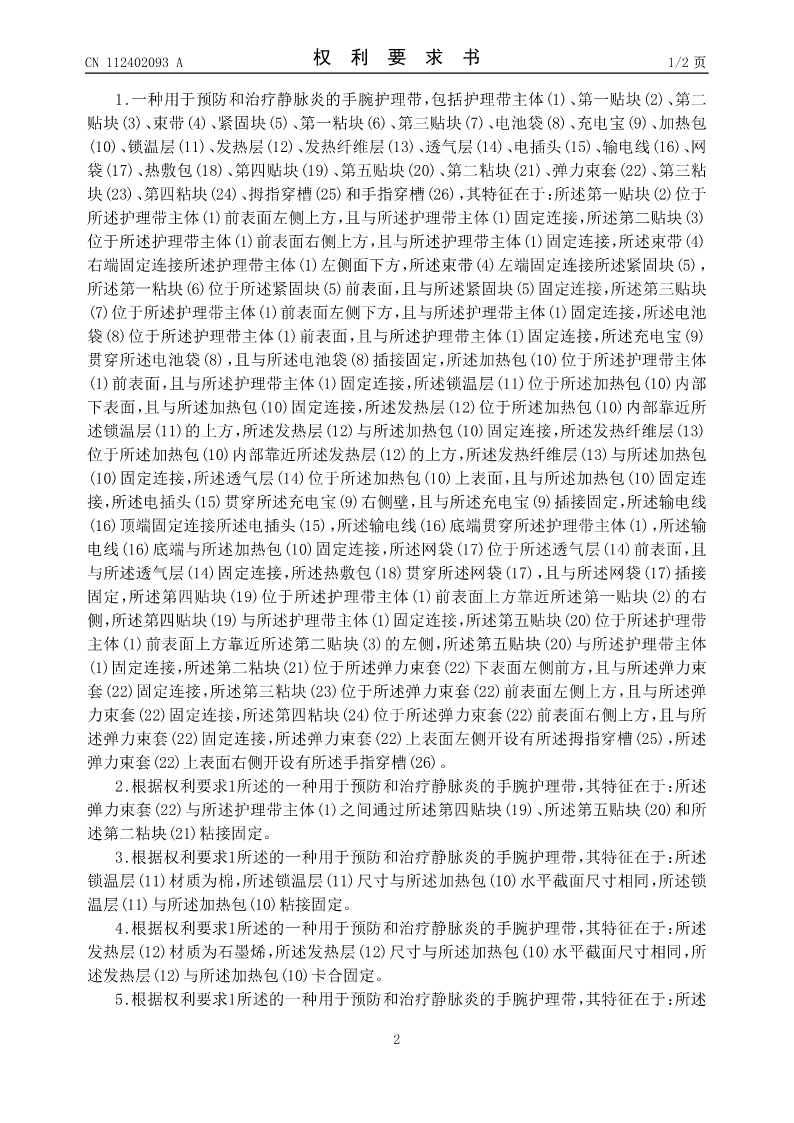

CN112402093A权利要求书1/2页

1.一种用于预防和治疗静脉炎的手腕护理带，包括护理带主体(1)、第一贴块(2)、第二
贴块(3)、束带(4)、紧固块(5)、第一粘块(6)、第三贴块(7)、电池袋(8)、充电宝(9)、加热包
(10)、锁温层(11)、发热层(12)、发热纤维层(13)、透气层(14)、电插头(15)、输电线(16)、网
袋(17)、热敷包(18)、第四贴块(19)、第五贴块(20)、第二粘块(21)、弹力束套(22)、第三粘
块(23)、第四粘块(24)、拇指穿槽(25)和手指穿槽(26)，其特征在于：所述第一贴块(2)位于
所述护理带主体(1)前表面左侧上方，且与所述护理带主体(1)固定连接，所述第二贴块(3)
位于所述护理带主体(1)前表面右侧上方，且与所述护理带主体(1)固定连接，所述束带(4)
右端固定连接所述护理带主体(1)左侧面下方，所述束带(4)左端固定连接所述紧固块(5)，
所述第一粘块(6)位于所述紧固块(5)前表面，且与所述紧固块(5)固定连接，所述第三贴块
(7)位于所述护理带主体(1)前表面左侧下方，且与所述护理带主体(1)固定连接，所述电池
袋(8)位于所述护理带主体(1)前表面，且与所述护理带主体(1)固定连接，所述充电宝(9)
贯穿所述电池袋(8)，且与所述电池袋(8)插接固定，所述加热包(10)位于所述护理带主体
(1)前表面，且与所述护理带主体(1)固定连接，所述锁温层(11)位于所述加热包(10)内部
下表面，且与所述加热包(10)固定连接，所述发热层(12)位于所述加热包(10)内部靠近所
述锁温层(11)的上方，所述发热层(12)与所述加热包(10)固定连接，所述发热纤维层(13)
位于所述加热包(10)内部靠近所述发热层(12)的上方，所述发热纤维层(13)与所述加热包
(10)固定连接，所述透气层(14)位于所述加热包(10)上表面，且与所述加热包(10)固定连
接，所述电插头(15)贯穿所述充电宝(9)右侧壁，且与所述充电宝(9)插接固定，所述输电线
(16)顶端固定连接所述电插头(15)，所述输电线(16)底端贯穿所述护理带主体(1)，所述输
电线(16)底端与所述加热包(10)固定连接，所述网袋(17)位于所述透气层(14)前表面，且
与所述透气层(14)固定连接，所述热敷包(18)贯穿所述网袋(17)，且与所述网袋(17)插接
固定，所述第四贴块(19)位于所述护理带主体(1)前表面上方靠近所述第一贴块(2)的右
侧，所述第四贴块(19)与所述护理带主体(1)固定连接，所述第五贴块(20)位于所述护理带
主体(1)前表面上方靠近所述第二贴块(3)的左侧，所述第五贴块(20)与所述护理带主体
(1)固定连接，所述第二粘块(21)位于所述弹力束套(22)下表面左侧前方，且与所述弹力束
套(22)固定连接，所述第三粘块(23)位于所述弹力束套(22)前表面左侧上方，且与所述弹
力束套(22)固定连接，所述第四粘块(24)位于所述弹力束套(22)前表面右侧上方，且与所
述弹力束套(22)固定连接，所述弹力束套(22)上表面左侧开设有所述拇指穿槽(25)，所述
弹力束套(22)
