CN2020216101446一种适用于密封体换气的装置.pdf

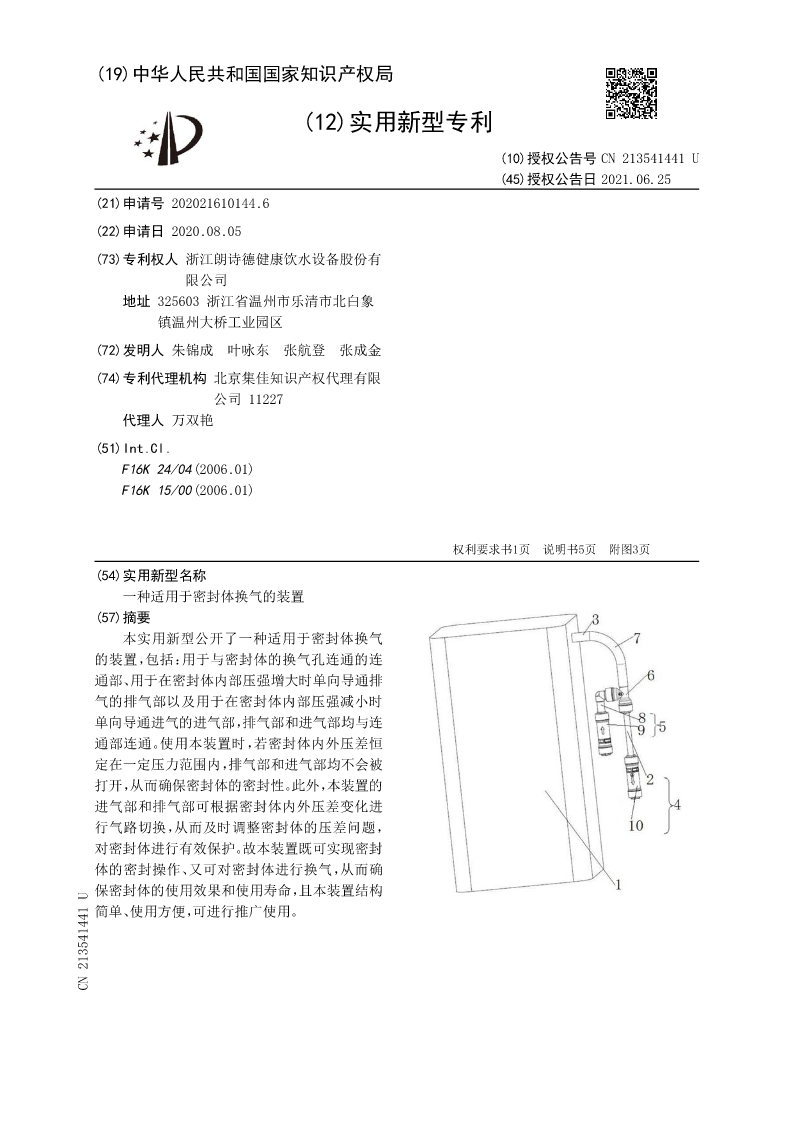

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213541441U
(45)授权公告日2021.06.25
(21)申请号202021610144.6
(22)申请日2020.08.05
(73)专利权人浙江朗诗德健康饮水设备股份有
限公司
地址325603浙江省温州市乐清市北白象
镇温州大桥工业园区
(72)发明人朱锦成叶咏东张航登张成金
(74)专利代理机构北京集佳知识产权代理有限
公司11227
代理人万双艳
(51)Int.Cl.
F16K24/04(2006.01)
F16K15/00(2006.01)

权利要求书1页说明书5页附图3页
(54)实用新型名称
一种适用于密封体换气的装置
(57)摘要
本实用新型公开了一种适用于密封体换气
的装置，包括：用于与密封体的换气孔连通的连
通部、用于在密封体内部压强增大时单向导通排
气的排气部以及用于在密封体内部压强减小时
单向导通进气的进气部，排气部和进气部均与连
通部连通。使用本装置时，若密封体内外压差恒
定在一定压力范围内，排气部和进气部均不会被
打开，从而确保密封体的密封性。此外，本装置的
进气部和排气部可根据密封体内外压差变化进
行气路切换，从而及时调整密封体的压差问题，
对密封体进行有效保护。故本装置既可实现密封
体的密封操作、又可对密封体进行换气，从而确
保密封体的使用效果和使用寿命，且本装置结构
简单、使用方便，可进行推广使用。
CN213541441U

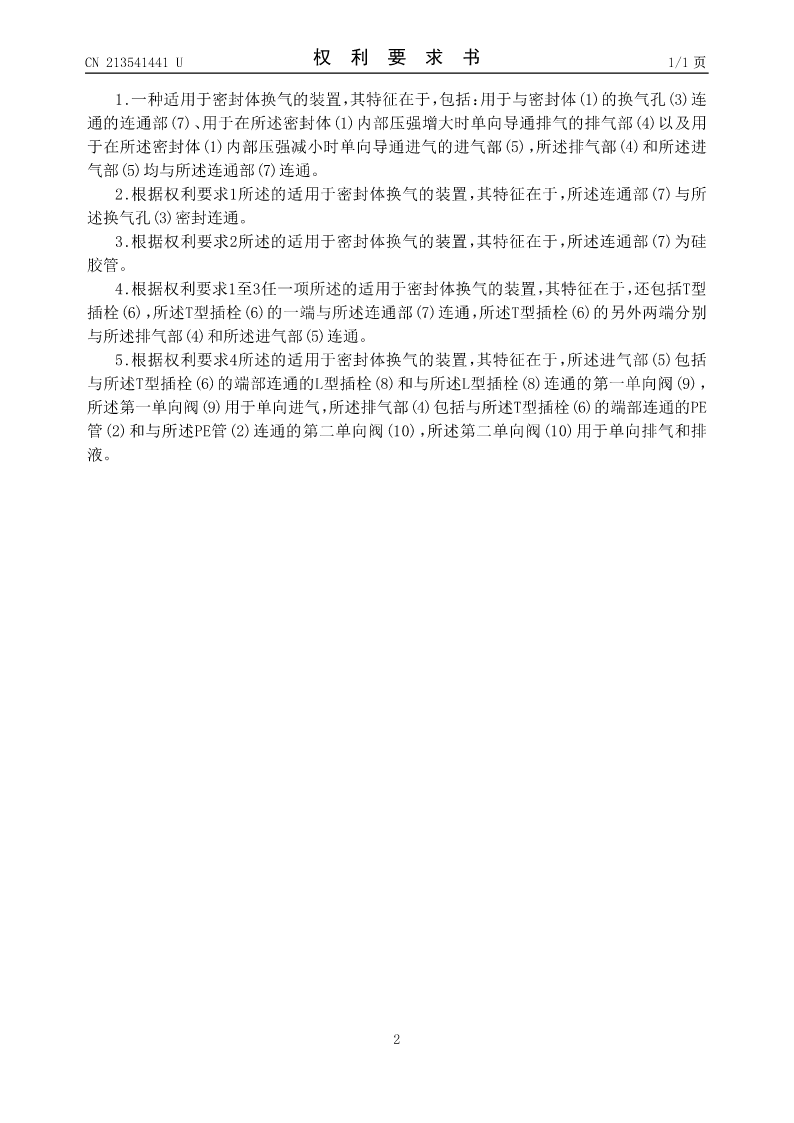

CN213541441U权利要求书1/1页

1.一种适用于密封体换气的装置，其特征在于，包括：用于与密封体(1)的换气孔(3)连
通的连通部(7)、用于在所述密封体(1)内部压强增大时单向导通排气的排气部(4)以及用
于在所述密封体(1)内部压强减小时单向导通进气的进气部(5)，所述排气部(4)和所述进
气部(5)均与所述连通部(7)连通。
2.根据权利要求1所述的适用于密封体换气的装置，其特征在于，所述连通部(7)与所
述换气孔(3)密封连通。
3.根据权利要求2所述的适用于密封体换气的装置，其特征在于，所述连通部(7)为硅
胶管。
4.根据权利要求1至3任一项所述的适用于密封体换气的装置，其特征在于，还包括T型
插栓(6)，所述T型插栓(6)的一端与所述连通部(7)连通，所述T型插栓(6)的另外两端分别
与所述排气部(4)和所述进气部(5)连通。
5.根据权利要求4所述的适用于密封体换气的装置，其特征在于，所述进气部(5)包括
与所述T型插栓(6)的端部连通的L型插栓(8)和与所述L型插栓(8)连通的第一单向阀(9)，
所述第一单向阀(9)用于单向进气，所述排气部(4)包括与所述T型插栓(6)的端部连通的PE
管(2)和与所述PE管(2)连通的第二单向阀(10)，所述第二单向阀(10)用于单向排气和排
液。

2
CN213541441U说明书1/5页

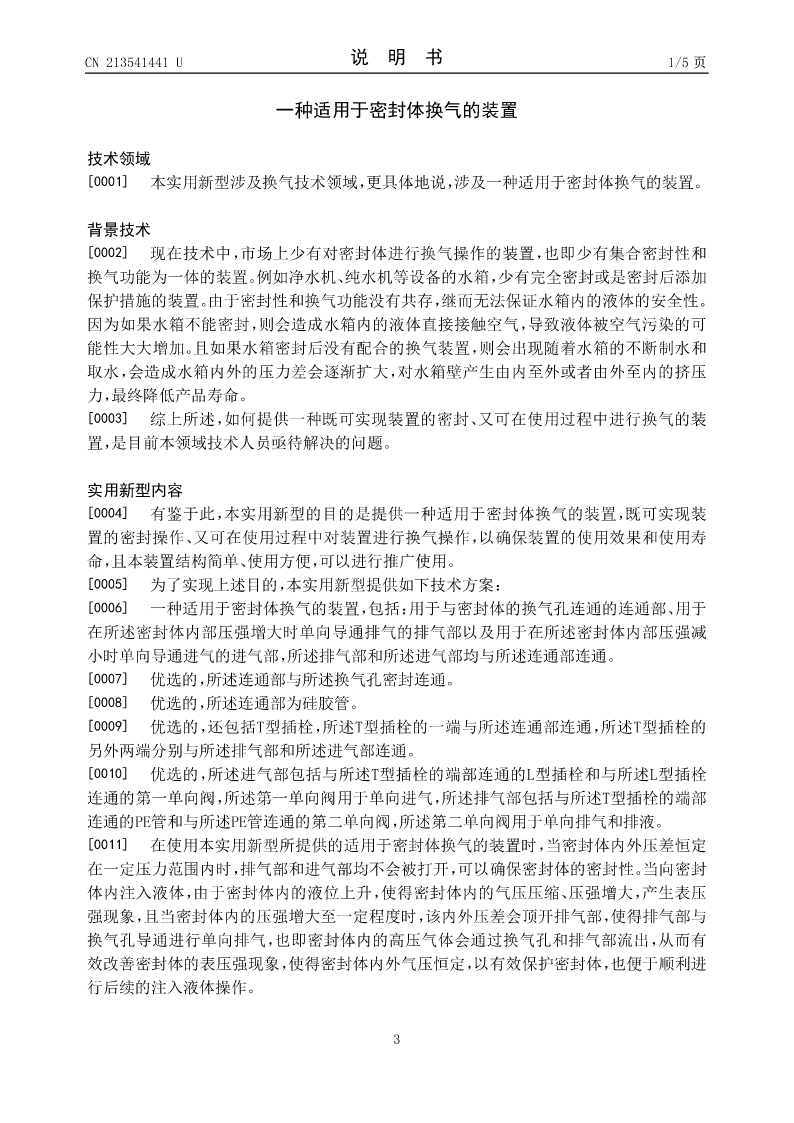

一种适用于密封体换气的装置

技术领域
[0001]本实用新型涉及换气技术领域，更具体地说，涉及一种适用于密封体换气的装置。

背景技术
[0002]现在技术中，市场上少有对密封体进行换气操作的装置，也即少有集合密封性和
换气功能为一体的装置。例如净水机、纯水机等设备的水箱，少有完全密封或是密封后添加
保护措施的装置。由于密封性和换气功能没有共存，继而无法保证水箱内的液体的安全性。
因为如果水箱不能密封，则会造成水箱内的液体直接接触空气，导致液体被空气污染的可
能性大大增加。且如果水箱密封后没有配合的换气装置，则会出现随着水箱的不断制水和
取水，会造成水箱内外的压力差会逐渐扩大，对水箱壁产生由内至外或者由外至内的挤压
力，最终降低产品寿命。
[0003]综上所述，如何提供一种既可实现装置的密封、又可在使用过程中进行换气的装
置，是目前本领域技术人员亟待解决的问题。

实用新型内容
[0004]有鉴于此，本实用新型的目的是提供一种适用于密封体换气的装置，既可实现装
置的密封操作、又可在使用过程中对装置进行换气操作，以确保装置的使用效果和使用寿
命，且本装置结构简单、使用方便，可以进行推广使用。
[0005]为了实现上述目的，本实用新型提供如下技术方案：
[0006]一种适用于密封体换气的装置，包括：用于与密封体的换气孔连通的连通部、用于
在所述密封体内部压强增大时单向导通排气的排气部以及用于在所述密封体内部压强减
小时单向导通进气的进气部，所述排气部和所述进气部均与所述连通部连通。
[0007]优选的，所述连通部与所述换气孔密封连通。
[0008]优选的，所述连通部为硅胶管。
[0009]优选的，还包括T型插栓，所述T型插栓的一端与所述连通部连通，所述T型插栓的
另外两端分别与所述排气部和所述进气部连通
