CN2021211025173一种无水氟化氢安全取样装置.pdf

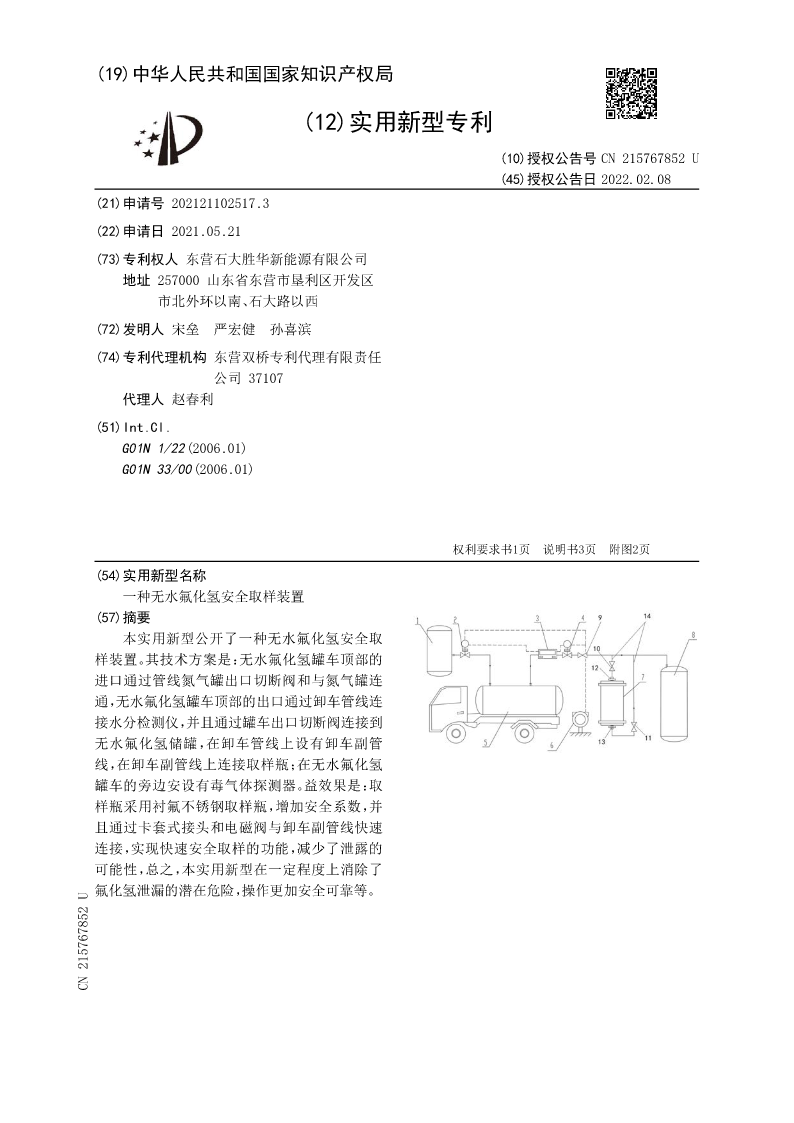

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215767852U
(45)授权公告日2022.02.08
(21)申请号202121102517.3
(22)申请日2021.05.21
(73)专利权人东营石大胜华新能源有限公司
地址257000山东省东营市垦利区开发区
市北外环以南、石大路以西
(72)发明人宋垒严宏健孙喜滨
(74)专利代理机构东营双桥专利代理有限责任
公司37107
代理人赵春利
(51)Int.Cl.
G01N1/22(2006.01)
G01N33/00(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种无水氟化氢安全取样装置
(57)摘要
本实用新型公开了一种无水氟化氢安全取
样装置。其技术方案是：无水氟化氢罐车顶部的
进口通过管线氮气罐出口切断阀和与氮气罐连
通，无水氟化氢罐车顶部的出口通过卸车管线连
接水分检测仪，并且通过罐车出口切断阀连接到
无水氟化氢储罐，在卸车管线上设有卸车副管
线，在卸车副管线上连接取样瓶；在无水氟化氢
罐车的旁边安设有毒气体探测器。益效果是：取
样瓶采用衬氟不锈钢取样瓶，增加安全系数，并
且通过卡套式接头和电磁阀与卸车副管线快速
连接，实现快速安全取样的功能，减少了泄露的
可能性，总之，本实用新型在一定程度上消除了
氟化氢泄漏的潜在危险，操作更加安全可靠等。
CN215767852U

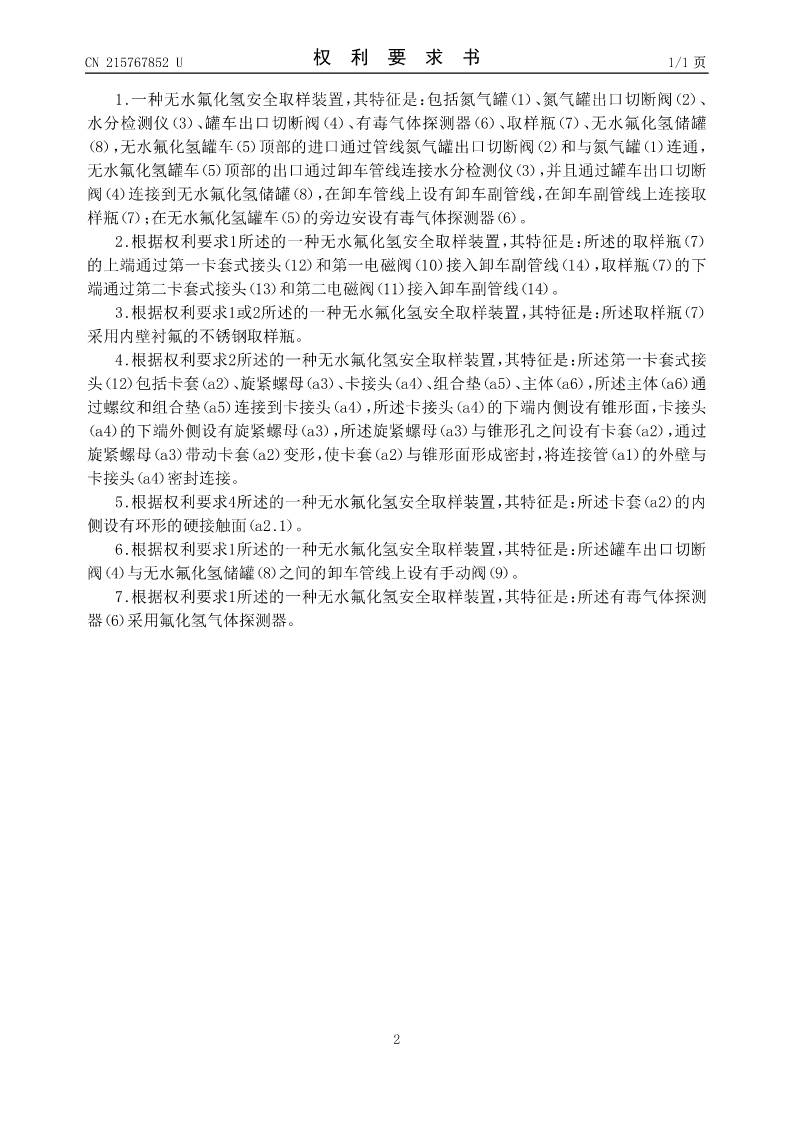

CN215767852U权利要求书1/1页

1.一种无水氟化氢安全取样装置，其特征是：包括氮气罐（1）、氮气罐出口切断阀（2）、
水分检测仪（3）、罐车出口切断阀（4）、有毒气体探测器（6）、取样瓶（7）、无水氟化氢储罐
（8），无水氟化氢罐车（5）顶部的进口通过管线氮气罐出口切断阀（2）和与氮气罐（1）连通，
无水氟化氢罐车（5）顶部的出口通过卸车管线连接水分检测仪（3），并且通过罐车出口切断
阀（4）连接到无水氟化氢储罐（8），在卸车管线上设有卸车副管线，在卸车副管线上连接取
样瓶（7）；在无水氟化氢罐车（5）的旁边安设有毒气体探测器（6）。
2.根据权利要求1所述的一种无水氟化氢安全取样装置，其特征是：所述的取样瓶（7）
的上端通过第一卡套式接头（12）和第一电磁阀（10）接入卸车副管线（14），取样瓶（7）的下
端通过第二卡套式接头（13）和第二电磁阀（11）接入卸车副管线（14）。
3.根据权利要求1或2所述的一种无水氟化氢安全取样装置，其特征是：所述取样瓶（7）
采用内壁衬氟的不锈钢取样瓶。
4.根据权利要求2所述的一种无水氟化氢安全取样装置，其特征是：所述第一卡套式接
头（12）包括卡套（a2）、旋紧螺母（a3）、卡接头（a4）、组合垫（a5）、主体（a6），所述主体（a6）通
过螺纹和组合垫（a5）连接到卡接头（a4），所述卡接头（a4）的下端内侧设有锥形面，卡接头
（a4）的下端外侧设有旋紧螺母（a3），所述旋紧螺母（a3）与锥形孔之间设有卡套（a2），通过
旋紧螺母（a3）带动卡套（a2）变形，使卡套（a2）与锥形面形成密封，将连接管（a1）的外壁与
卡接头（a4）密封连接。
5.根据权利要求4所述的一种无水氟化氢安全取样装置，其特征是：所述卡套（a2）的内
侧设有环形的硬接触面（a2.1）。
6.根据权利要求1所述的一种无水氟化氢安全取样装置，其特征是：所述罐车出口切断
阀（4）与无水氟化氢储罐（8）之间的卸车管线上设有手动阀（9）。
7.根据权利要求1所述的一种无水氟化氢安全取样装置，其特征是：所述有毒气体探测
器（6）采用氟化氢气体探测器。

2

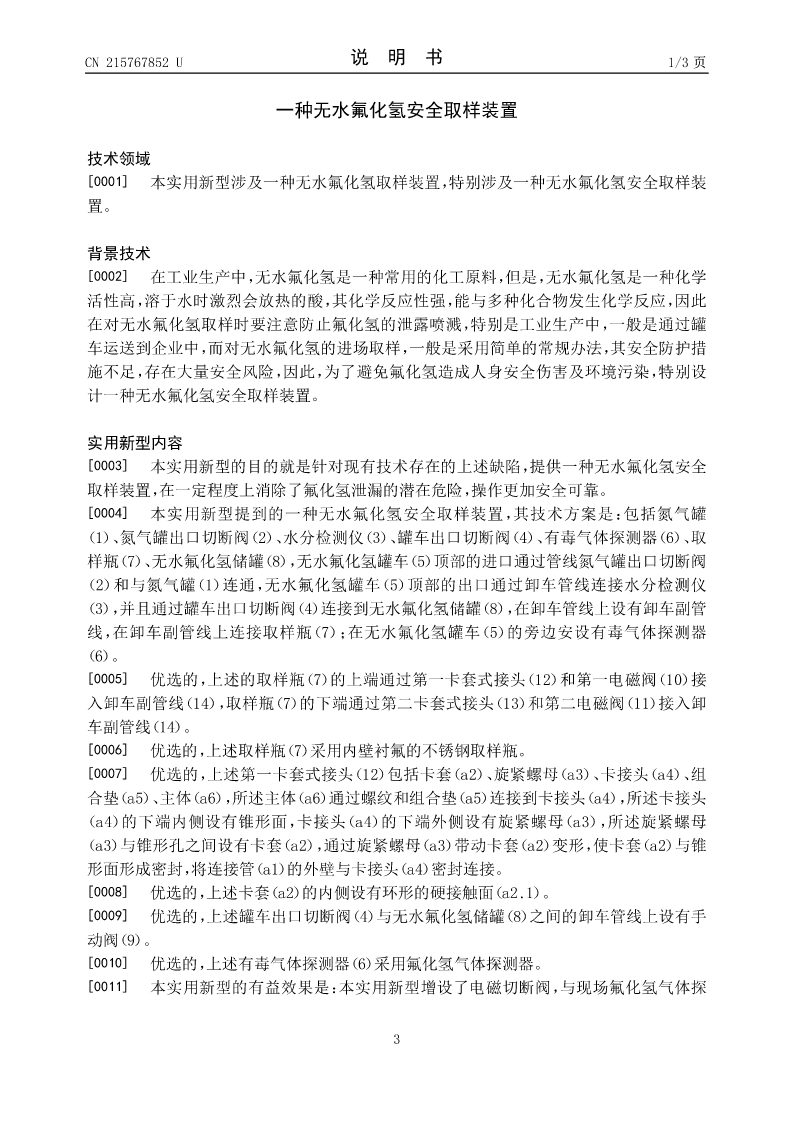

CN215767852U说明书1/3页

一种无水氟化氢安全取样装置

技术领域
[0001]本实用新型涉及一种无水氟化氢取样装置，特别涉及一种无水氟化氢安全取样装
置。

背景技术
[0002]在工业生产中，无水氟化氢是一种常用的化工原料，但是，无水氟化氢是一种化学
活性高，溶于水时激烈会放热的酸，其化学反应性强，能与多种化合物发生化学反应，因此
在对无水氟化氢取样时要注意防止氟化氢的泄露喷溅，特别是工业生产中，一般是通过罐
车运送到企业中，而对无水氟化氢的进场取样，一般是采用简单的常规办法，其安全防护措
施不足，存在大量安全风险，因此，为了避免氟化氢造成人身安全伤害及环境污染，特别设
计一种无水氟化氢安全取样装置。

实用新型内容
[0003]本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种无水氟化氢安全
取样装置，在一定程度上消除了氟化氢泄漏的潜在危险，操作更加安全可靠。

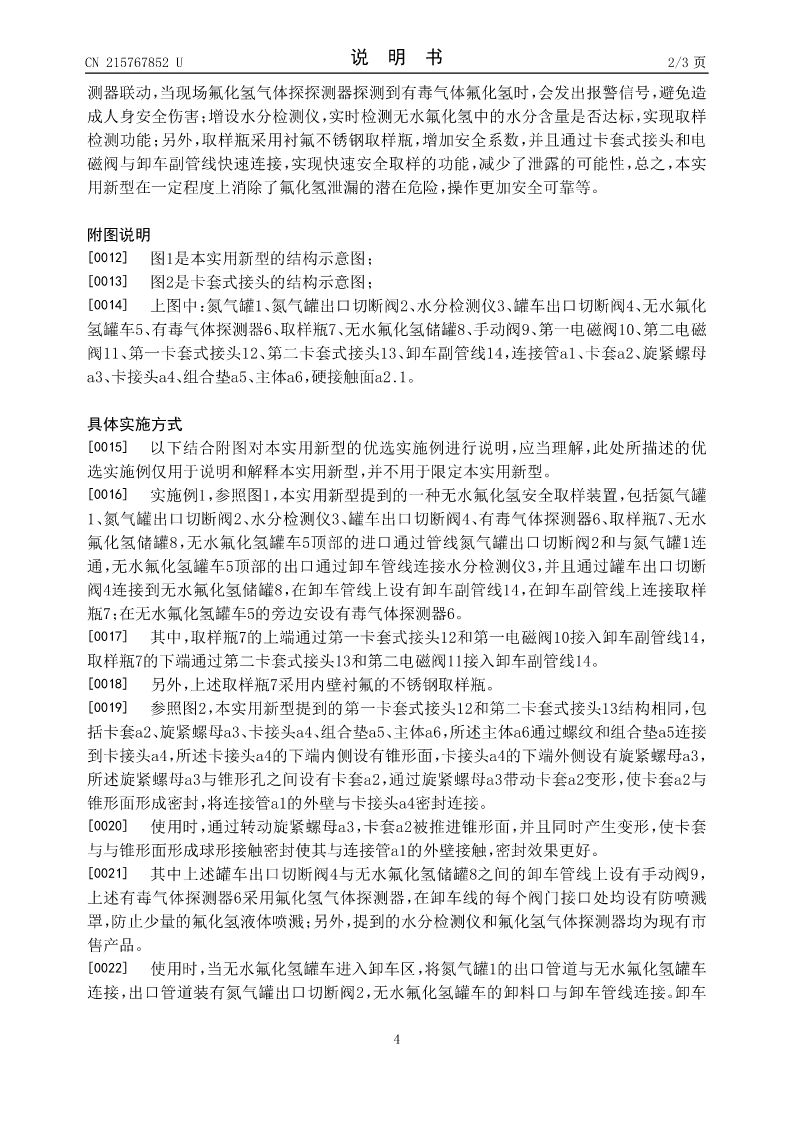

[0004]本实用新型提到的一种无水氟化氢安全取样装置，其技术方案是：包括氮气罐

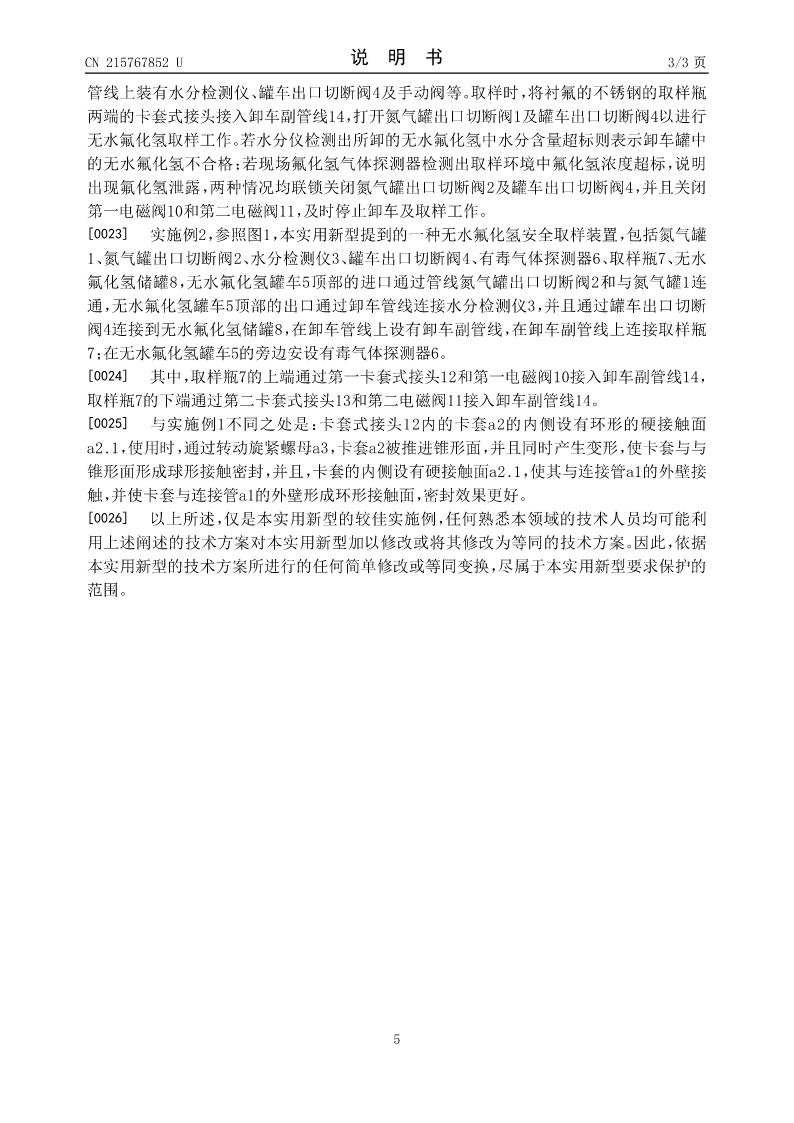

（1）、氮气罐出口切断阀（2）、水分检测仪（3）、罐车出口切断阀（4）
