(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN216561731U
(45)授权公告日2022.05.17
(21)申请号202122676593.1
(22)申请日2021.11.04
(73)专利权人南京佰思智能科技有限公司
地址210008江苏省南京市雨花经济开发
区凤华路18号1幢B317-35室
(72)发明人殷召生方骏曹新
(51)Int.Cl.
G06F3/041(2006.01)
H02J13/00(2006.01)

权利要求书1页说明书2页附图2页
(54)实用新型名称
一种电力智能监盘系统管控平台
(57)摘要
本实用新型提供了一种电力智能监盘系统
管控平台，包括底座、固定安装在底座上的机架
以及固定安装在机架上的触摸屏，底座上端嵌入
安装有称重传感器，称重传感器上端安装有踩
板，机架一侧安装有控制器，触摸屏左右两端均
固定连接有导轨，其中一根导轨前端固定安装有
电机。在不使用的时候，通过保护罩罩在触摸屏
上，可以起到触摸屏的保护作用，而在使用的时
候，工作人员会踩在底座上，这样踩到踩板后，称
重传感器感应到人体的重量，而发送控制信息给
控制器，之后控制器控制电机正转，此时保护罩
后移至不再罩住触摸屏的屏幕，这样使用时也较
为方便，解决如今电力智能监盘系统管控平台，
在不使用的时候，触控屏缺少防护措施，导致容
易受损的问题。
CN216561731U

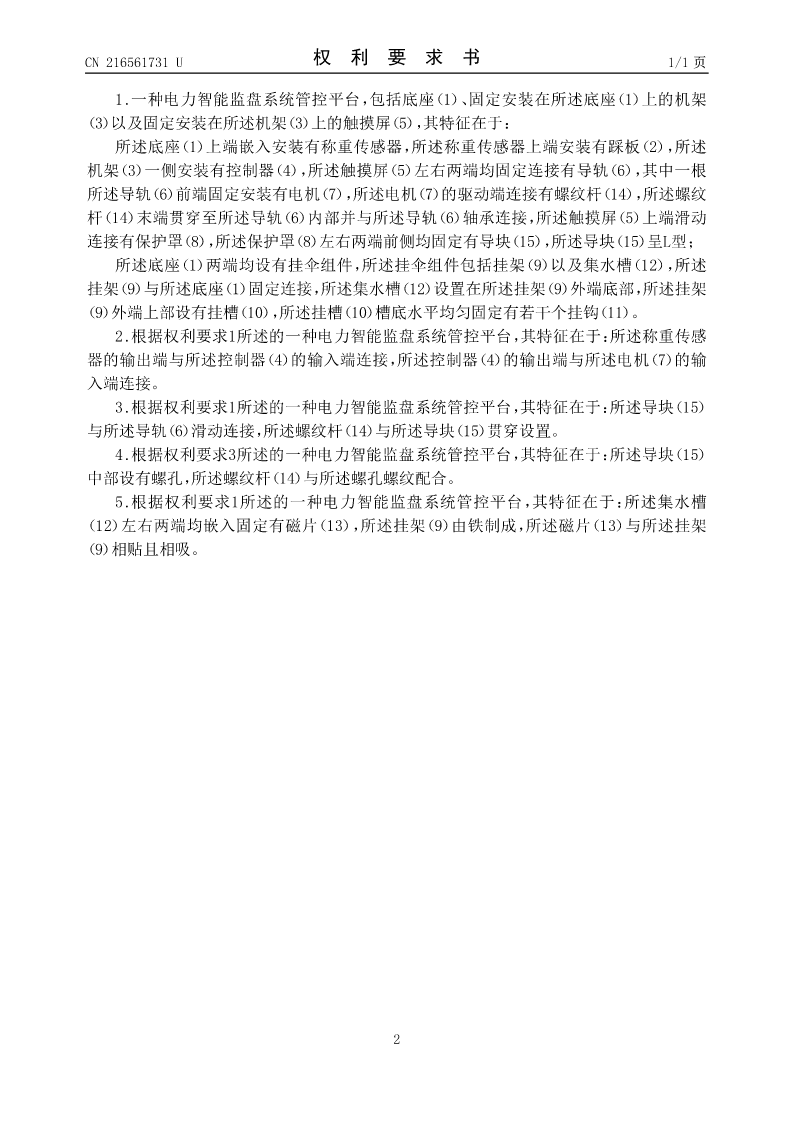

CN216561731U权利要求书1/1页

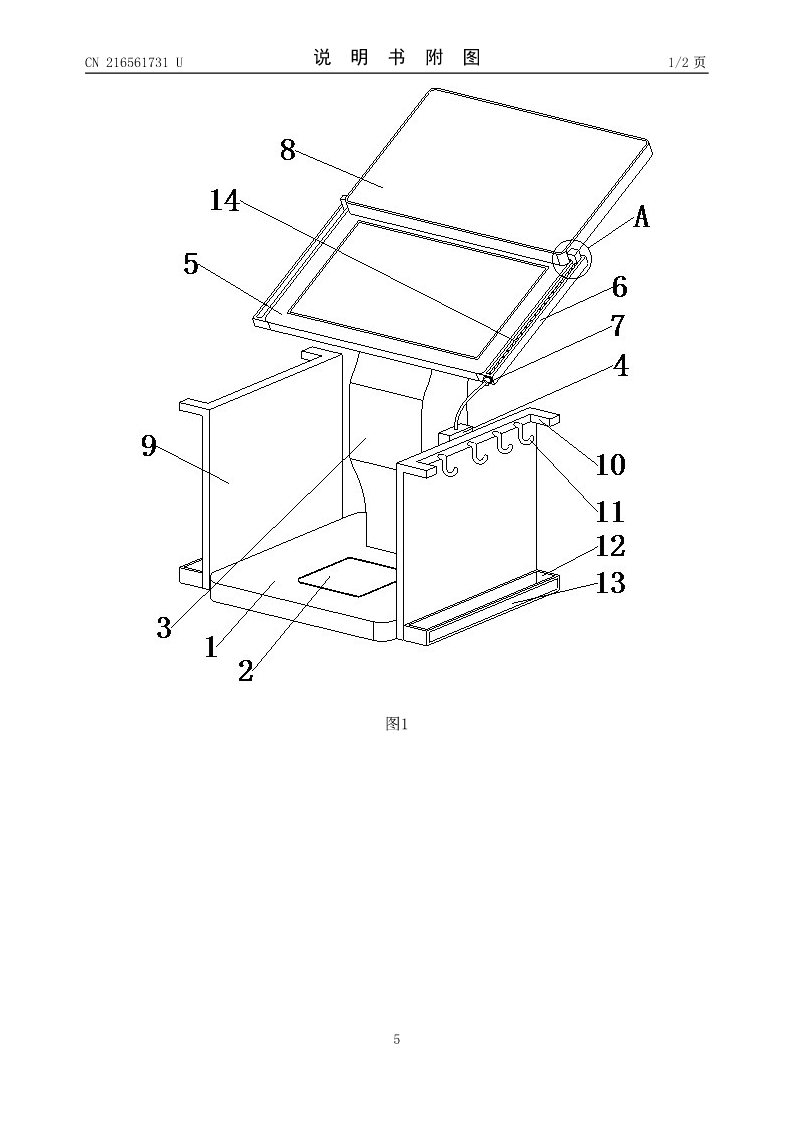

1.一种电力智能监盘系统管控平台，包括底座（1）、固定安装在所述底座（1）上的机架
（3）以及固定安装在所述机架（3）上的触摸屏（5），其特征在于：
所述底座（1）上端嵌入安装有称重传感器，所述称重传感器上端安装有踩板（2），所述
机架（3）一侧安装有控制器（4），所述触摸屏（5）左右两端均固定连接有导轨（6），其中一根
所述导轨（6）前端固定安装有电机（7），所述电机（7）的驱动端连接有螺纹杆（14），所述螺纹
杆（14）末端贯穿至所述导轨（6）内部并与所述导轨（6）轴承连接，所述触摸屏（5）上端滑动
连接有保护罩（8），所述保护罩（8）左右两端前侧均固定有导块（15），所述导块（15）呈L型；
所述底座（1）两端均设有挂伞组件，所述挂伞组件包括挂架（9）以及集水槽（12），所述
挂架（9）与所述底座（1）固定连接，所述集水槽（12）设置在所述挂架（9）外端底部，所述挂架
（9）外端上部设有挂槽（10），所述挂槽（10）槽底水平均匀固定有若干个挂钩（11）。
2.根据权利要求1所述的一种电力智能监盘系统管控平台，其特征在于：所述称重传感
器的输出端与所述控制器（4）的输入端连接，所述控制器（4）的输出端与所述电机（7）的输
入端连接。
3.根据权利要求1所述的一种电力智能监盘系统管控平台，其特征在于：所述导块（15）
与所述导轨（6）滑动连接，所述螺纹杆（14）与所述导块（15）贯穿设置。
4.根据权利要求3所述的一种电力智能监盘系统管控平台，其特征在于：所述导块（15）
中部设有螺孔，所述螺纹杆（14）与所述螺孔螺纹配合。
5.根据权利要求1所述的一种电力智能监盘系统管控平台，其特征在于：所述集水槽
（12）左右两端均嵌入固定有磁片（13），所述挂架（9）由铁制成，所述磁片（13）与所述挂架
（9）相贴且相吸。

2

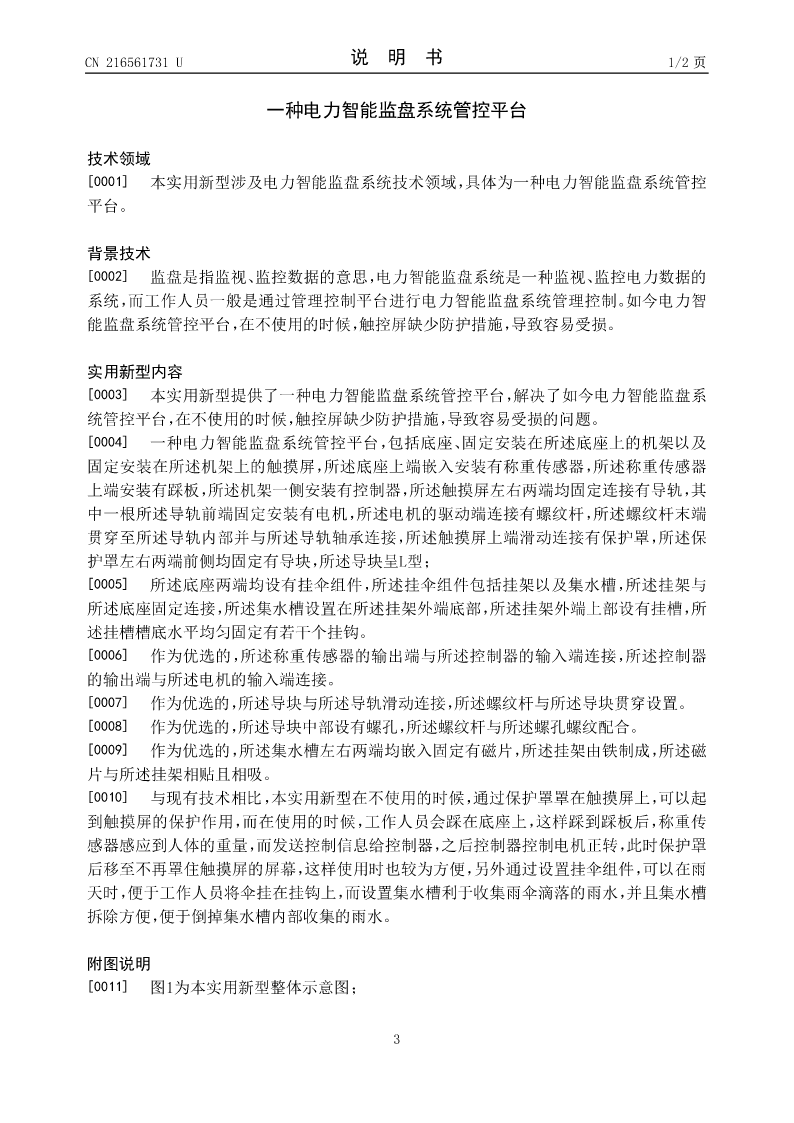

CN216561731U说明书1/2页

一种电力智能监盘系统管控平台

技术领域
[0001]本实用新型涉及电力智能监盘系统技术领域，具体为一种电力智能监盘系统管控
平台。

背景技术
[0002]监盘是指监视、监控数据的意思，电力智能监盘系统是一种监视、监控电力数据的
系统，而工作人员一般是通过管理控制平台进行电力智能监盘系统管理控制。如今电力智
能监盘系统管控平台，在不使用的时候，触控屏缺少防护措施，导致容易受损。

实用新型内容
[0003]本实用新型提供了一种电力智能监盘系统管控平台，解决了如今电力智能监盘系
统管控平台，在不使用的时候，触控屏缺少防护措施，导致容易受损的问题。
[0004]一种电力智能监盘系统管控平台，包括底座、固定安装在所述底座上的机架以及
固定安装在所述机架上的触摸屏，所述底座上端嵌入安装有称重传感器，所述称重传感器
上端安装有踩板，所述机架一侧安装有控制器，所述触摸屏左右两端均固定连接有导轨，其
中一根所述导轨前端固定安装有电机，所述电机的驱动端连接有螺纹杆，所述螺纹杆末端
贯穿至所述导轨内部并与所述导轨轴承连接，所述触摸屏上端滑动连接有保护罩，所述保
护罩左右两端前侧均固定有导块，所述导块呈L型；
[0005]所述底座两端均设有挂伞组件，所述挂伞组件包括挂架以及集水槽，所述挂架与
所述底座固定连接，所述集水槽设置在所述挂架
