CN2022104249906一种汽油车排放检验机构尾气净化方法及装置.pdf

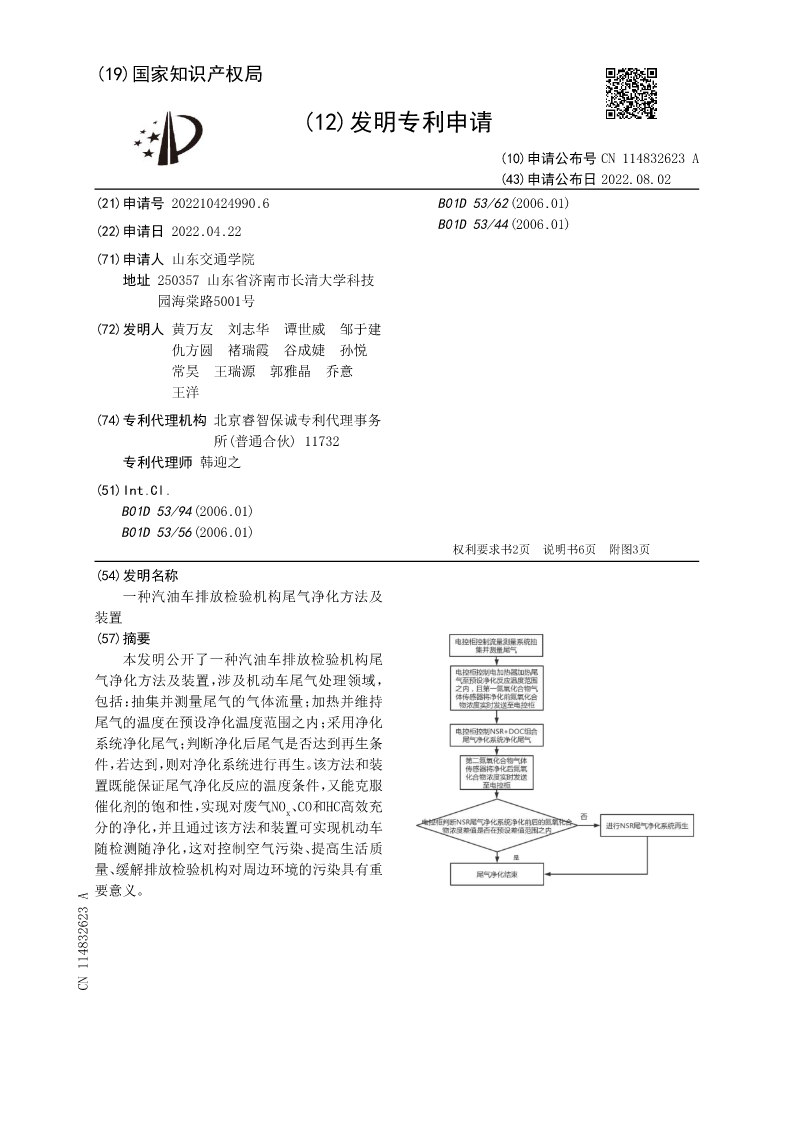

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN114832623A
(43)申请公布日2022.08.02
(21)申请号202210424990.6B01D53/62(2006.01)
(22)申请日2022.04.22B01D53/44(2006.01)

(71)申请人山东交通学院
地址250357山东省济南市长清大学科技
园海棠路5001号
(72)发明人黄万友刘志华谭世威邹于建
仇方圆褚瑞霞谷成婕孙悦
常昊王瑞源郭雅晶乔意
王洋
(74)专利代理机构北京睿智保诚专利代理事务
所(普通合伙)11732
专利代理师韩迎之
(51)Int.Cl.
B01D53/94(2006.01)
B01D53/56(2006.01)
权利要求书2页说明书6页附图3页
(54)发明名称
一种汽油车排放检验机构尾气净化方法及
装置
(57)摘要
本发明公开了一种汽油车排放检验机构尾
气净化方法及装置，涉及机动车尾气处理领域，
包括：抽集并测量尾气的气体流量；加热并维持
尾气的温度在预设净化温度范围之内；采用净化
系统净化尾气；判断净化后尾气是否达到再生条
件，若达到，则对净化系统进行再生。该方法和装
置既能保证尾气净化反应的温度条件，又能克服

催化剂的饱和性，实现对废气NOx、CO和HC高效充
分的净化，并且通过该方法和装置可实现机动车
随检测随净化，这对控制空气污染、提高生活质
量、缓解排放检验机构对周边环境的污染具有重
要意义。
CN114832623A

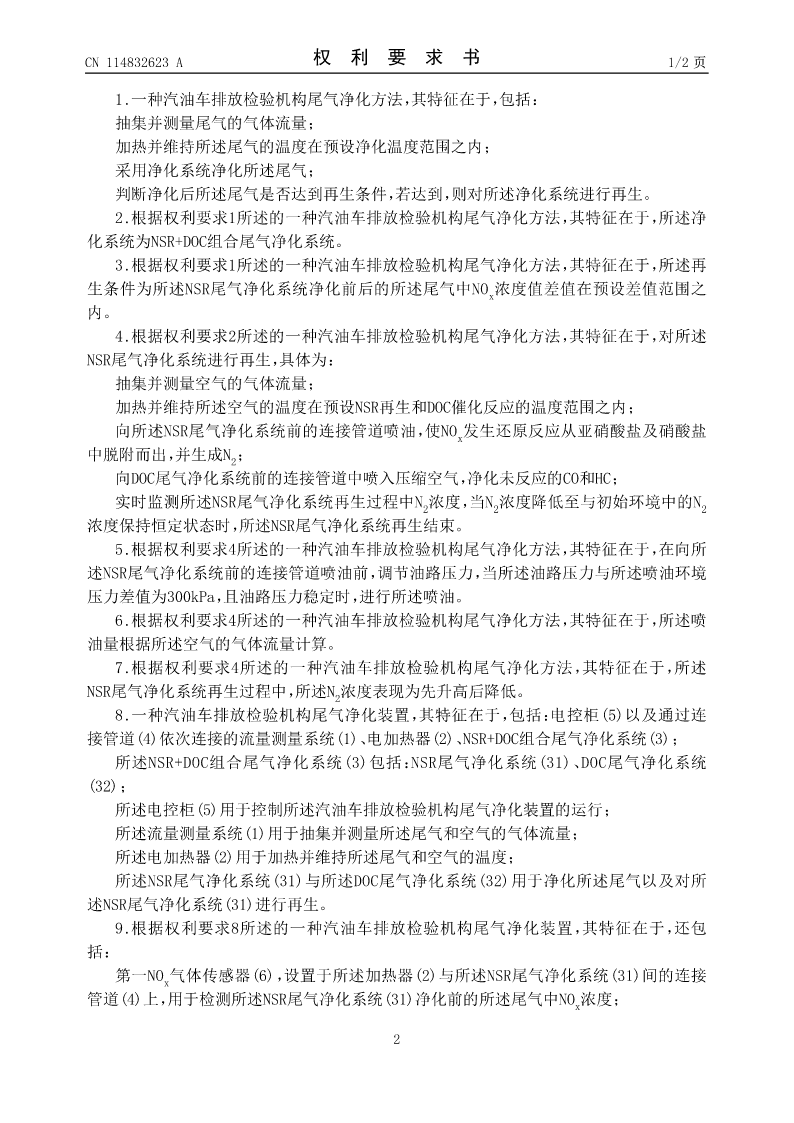

CN114832623A权利要求书1/2页

1.一种汽油车排放检验机构尾气净化方法，其特征在于，包括：
抽集并测量尾气的气体流量；
加热并维持所述尾气的温度在预设净化温度范围之内；
采用净化系统净化所述尾气；
判断净化后所述尾气是否达到再生条件，若达到，则对所述净化系统进行再生。
2.根据权利要求1所述的一种汽油车排放检验机构尾气净化方法，其特征在于，所述净
化系统为NSR+DOC组合尾气净化系统。
3.根据权利要求1所述的一种汽油车排放检验机构尾气净化方法，其特征在于，所述再

生条件为所述NSR尾气净化系统净化前后的所述尾气中NOx浓度值差值在预设差值范围之
内。
4.根据权利要求2所述的一种汽油车排放检验机构尾气净化方法，其特征在于，对所述
NSR尾气净化系统进行再生，具体为：
抽集并测量空气的气体流量；
加热并维持所述空气的温度在预设NSR再生和DOC催化反应的温度范围之内；

向所述NSR尾气净化系统前的连接管道喷油，使NOx发生还原反应从亚硝酸盐及硝酸盐

中脱附而出，并生成N2；
向DOC尾气净化系统前的连接管道中喷入压缩空气，净化未反应的CO和HC；

实时监测所述NSR尾气净化系统再生过程中N2浓度，当N2浓度降低至与初始环境中的N2
浓度保持恒定状态时，所述NSR尾气净化系统再生结束。
5.根据权利要求4所述的一种汽油车排放检验机构尾气净化方法，其特征在于，在向所
述NSR尾气净化系统前的连接管道喷油前，调节油路压力，当所述油路压力与所述喷油环境
压力差值为300kPa，且油路压力稳定时，进行所述喷油。
6.根据权利要求4所述的一种汽油车排放检验机构尾气净化方法，其特征在于，所述喷
油量根据所述空气的气体流量计算。
7.根据权利要求4所述的一种汽油车排放检验机构尾气净化方法，其特征在于，所述

NSR尾气净化系统再生过程中，所述N2浓度表现为先升高后降低。
8.一种汽油车排放检验机构尾气净化装置，其特征在于，包括：电控柜(5)以及通过连
接管道(4)依次连接的流量测量系统(1)、电加热器(2)、NSR+DOC组合尾气净化系统(3)；
所述NSR+DOC组合尾气净化系统(3)包括：NSR尾气净化系统(31)、DOC尾气净化系统
(32)；
所述电控柜(5)用于控制所述汽油车排放检验机构尾气净化装置的运行；
所述流量测量系统(1)用于抽集并测量所述尾气和空气的气体流量；
所述电加热器(2)用于加热并维持所述尾气和空气的温度；
所述NSR尾气净化系统(31)与所述DOC尾气净化系统(32)用于净化所述尾气以及对所
述NSR尾气净化系统(31)进行再生。
9.根据权利要求8所述的一种汽油车排放检验机构尾气净化装置，其特征在于，还包
括：

第一NOx气体传感器(6)，设置于所述加热器(2)与所述NSR尾气净化系统(31)间的连接

管道(4)上，用于检测所述NSR尾气净化系统(31)净化前的所述尾气中NOx浓度；

2

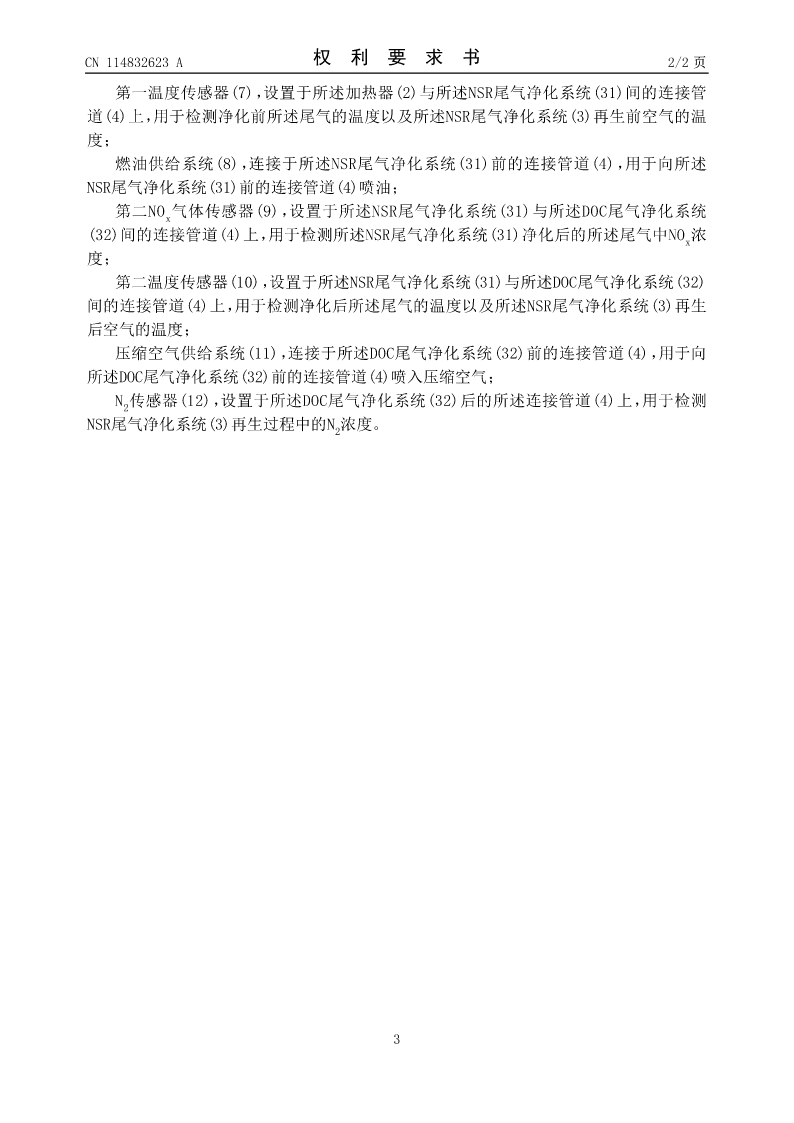

CN114832623A权利要求书2/2页
第一温度传感器(7)，设置于所述加热器(2)与所述NSR尾气净化系统(31)间的连接管
道(4)上，用于检测净化前所述尾气的温度以及所述NSR尾气净化系统(3)再生前空气的温
度
