CN2022106047415一种用于吸附二氧化碳的固态胺吸附剂及其制备方法.pdf

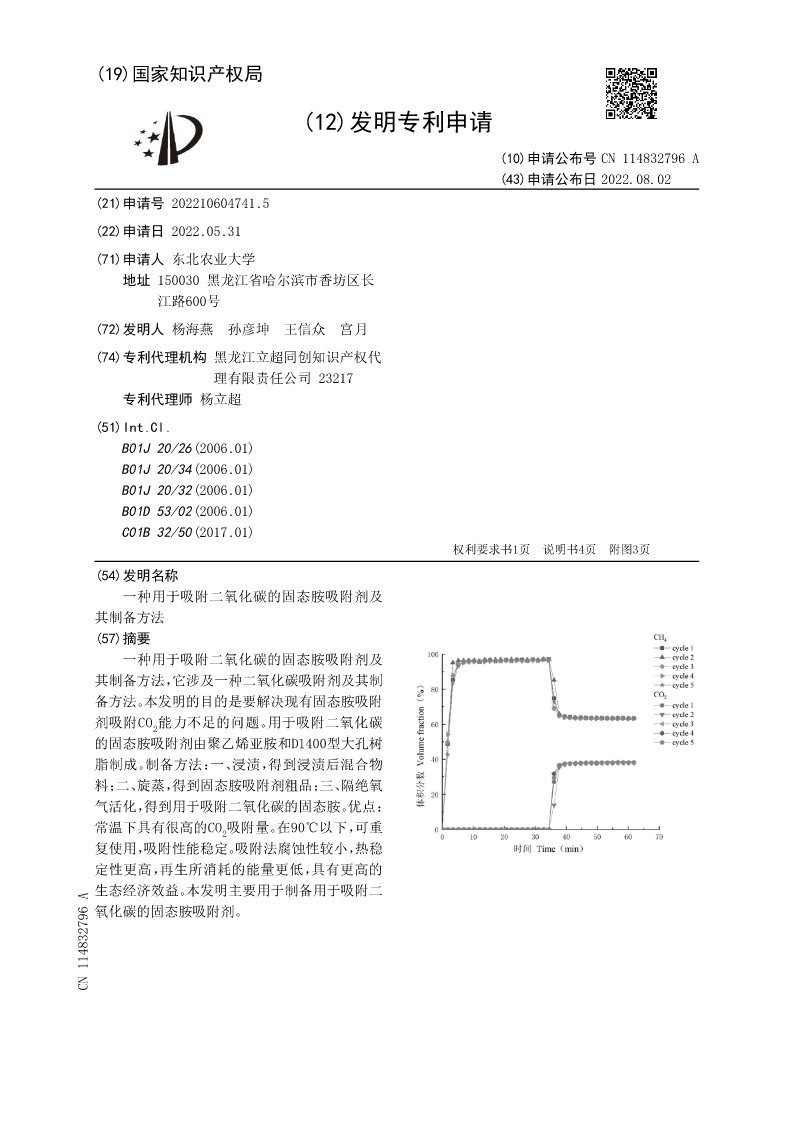

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN114832796A
(43)申请公布日2022.08.02
(21)申请号202210604741.5
(22)申请日2022.05.31
(71)申请人东北农业大学
地址150030黑龙江省哈尔滨市香坊区长
江路600号
(72)发明人杨海燕孙彦坤王信众宫月
(74)专利代理机构黑龙江立超同创知识产权代
理有限责任公司23217
专利代理师杨立超
(51)Int.Cl.
B01J20/26(2006.01)
B01J20/34(2006.01)
B01J20/32(2006.01)
B01D53/02(2006.01)
C01B32/50(2017.01)
权利要求书1页说明书4页附图3页
(54)发明名称
一种用于吸附二氧化碳的固态胺吸附剂及
其制备方法
(57)摘要
一种用于吸附二氧化碳的固态胺吸附剂及
其制备方法，它涉及一种二氧化碳吸附剂及其制
备方法。本发明的目的是要解决现有固态胺吸附

剂吸附CO2能力不足的问题。用于吸附二氧化碳
的固态胺吸附剂由聚乙烯亚胺和D1400型大孔树
脂制成。制备方法：一、浸渍，得到浸渍后混合物
料；二、旋蒸，得到固态胺吸附剂粗品；三、隔绝氧
气活化，得到用于吸附二氧化碳的固态胺。优点：

常温下具有很高的CO2吸附量。在90℃以下，可重
复使用，吸附性能稳定。吸附法腐蚀性较小，热稳
定性更高，再生所消耗的能量更低，具有更高的
生态经济效益。本发明主要用于制备用于吸附二
氧化碳的固态胺吸附剂。
CN114832796A

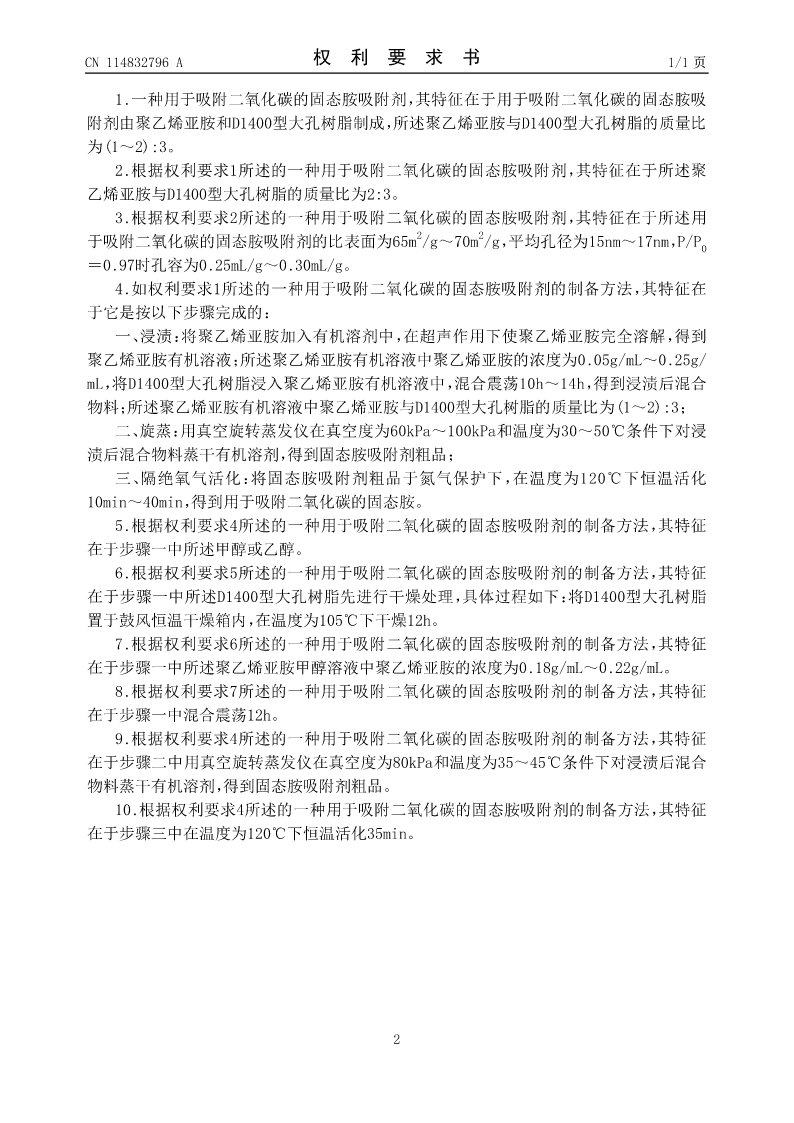

CN114832796A权利要求书1/1页

1.一种用于吸附二氧化碳的固态胺吸附剂，其特征在于用于吸附二氧化碳的固态胺吸
附剂由聚乙烯亚胺和D1400型大孔树脂制成，所述聚乙烯亚胺与D1400型大孔树脂的质量比
为(1～2):3。
2.根据权利要求1所述的一种用于吸附二氧化碳的固态胺吸附剂，其特征在于所述聚
乙烯亚胺与D1400型大孔树脂的质量比为2:3。
3.根据权利要求2所述的一种用于吸附二氧化碳的固态胺吸附剂，其特征在于所述用
22
于吸附二氧化碳的固态胺吸附剂的比表面为65m/g～70m/g，平均孔径为15nm～17nm，P/P0
＝0.97时孔容为0.25mL/g～0.30mL/g。
4.如权利要求1所述的一种用于吸附二氧化碳的固态胺吸附剂的制备方法，其特征在
于它是按以下步骤完成的：
一、浸渍：将聚乙烯亚胺加入有机溶剂中，在超声作用下使聚乙烯亚胺完全溶解，得到
聚乙烯亚胺有机溶液；所述聚乙烯亚胺有机溶液中聚乙烯亚胺的浓度为0.05g/mL～0.25g/
mL，将D1400型大孔树脂浸入聚乙烯亚胺有机溶液中，混合震荡10h～14h，得到浸渍后混合
物料；所述聚乙烯亚胺有机溶液中聚乙烯亚胺与D1400型大孔树脂的质量比为(1～2):3；
二、旋蒸：用真空旋转蒸发仪在真空度为60kPa～100kPa和温度为30～50℃条件下对浸
渍后混合物料蒸干有机溶剂，得到固态胺吸附剂粗品；
三、隔绝氧气活化：将固态胺吸附剂粗品于氮气保护下，在温度为120℃下恒温活化
10min～40min，得到用于吸附二氧化碳的固态胺。
5.根据权利要求4所述的一种用于吸附二氧化碳的固态胺吸附剂的制备方法，其特征
在于步骤一中所述甲醇或乙醇。
6.根据权利要求5所述的一种用于吸附二氧化碳的固态胺吸附剂的制备方法，其特征
在于步骤一中所述D1400型大孔树脂先进行干燥处理，具体过程如下：将D1400型大孔树脂
置于鼓风恒温干燥箱内，在温度为105℃下干燥12h。
7.根据权利要求6所述的一种用于吸附二氧化碳的固态胺吸附剂的制备方法，其特征
在于步骤一中所述聚乙烯亚胺甲醇溶液中聚乙烯亚胺的浓度为0.18g/mL～0.22g/mL。
8.根据权利要求7所述的一种用于吸附二氧化碳的固态胺吸附剂的制备方法，其特征
在于步骤一中混合震荡12h。
9.根据权利要求4所述的一种用于吸附二氧化碳的固态胺吸附剂的制备方法，其特征
在于步骤二中用真空旋转蒸发仪在真空度为80kPa和温度为35～45℃条件下对浸渍后混合
物料蒸干有机溶剂，得到固态胺吸附剂粗品。
10.根据权利要求4所述的一种用于吸附二氧化碳的固态胺吸附剂的制备方法，其特征
在于步骤三中在温度为120℃下恒温活化35min。

2

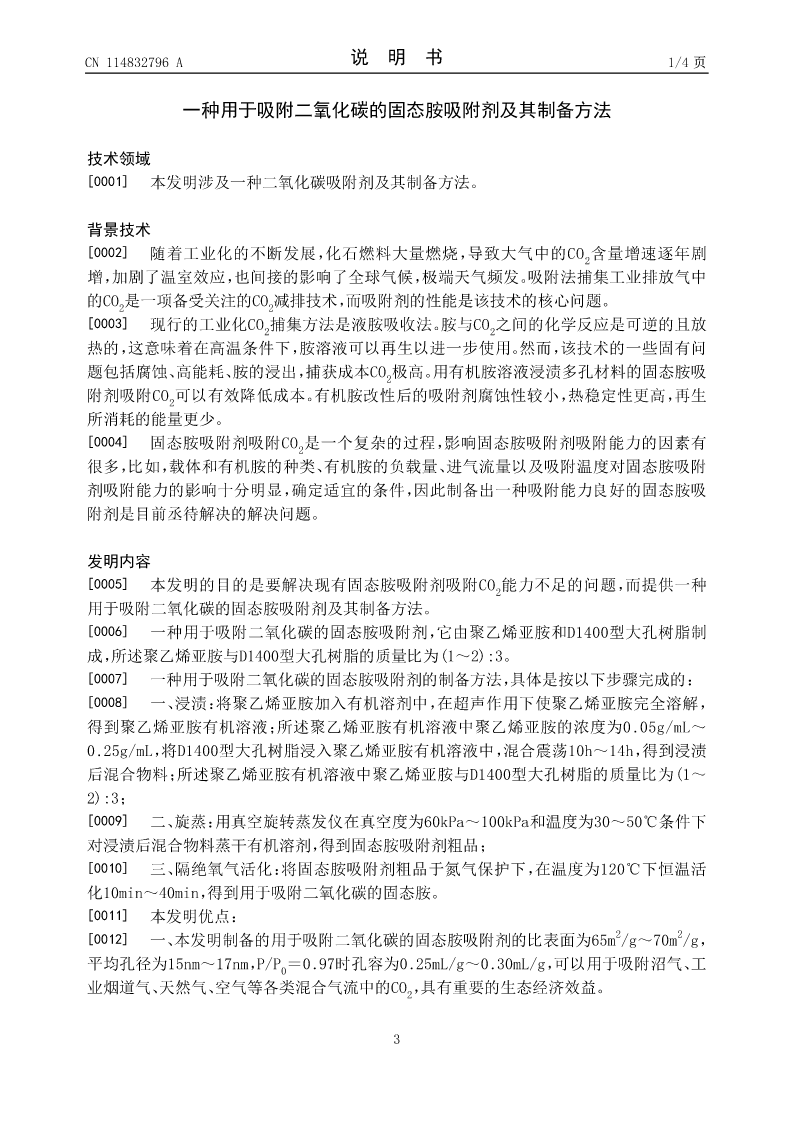

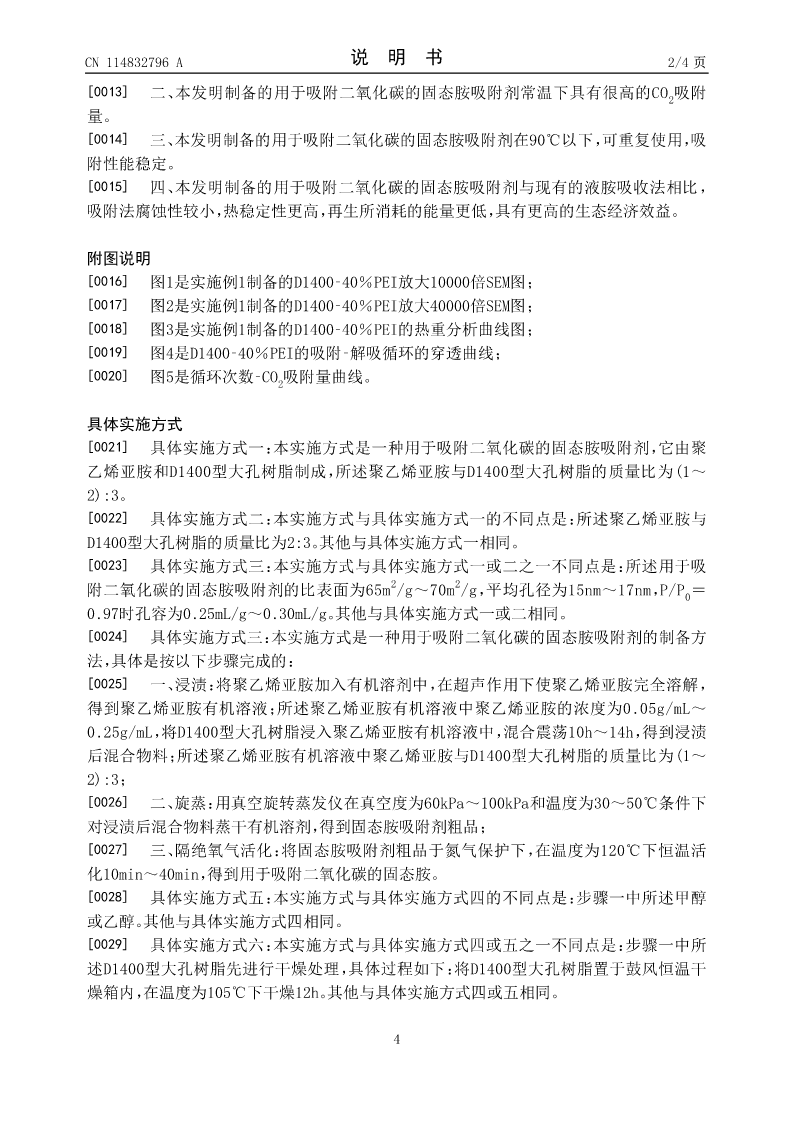

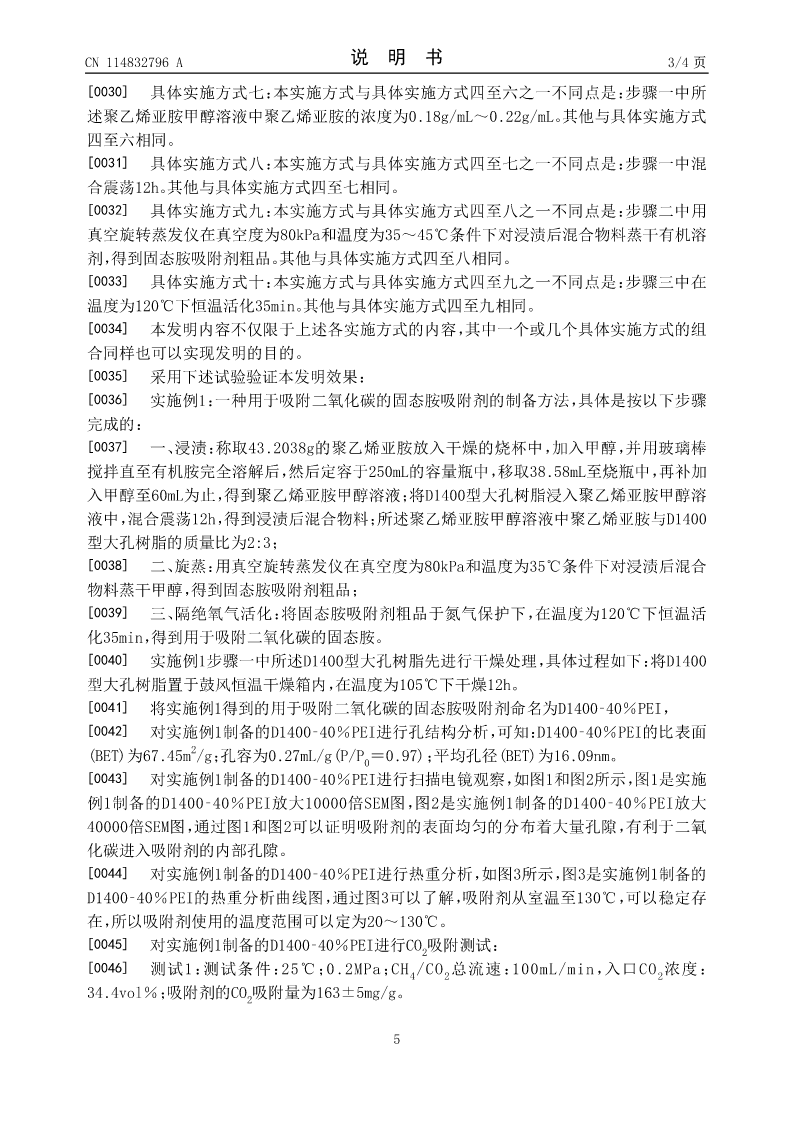

CN114832796A说明书1/4页

一种用于吸附二氧化碳的固态胺吸附剂及其制备方法

技术领域
[0001]本发明涉及一种二氧化碳吸附剂及其制备方法。

背景技术
[0002]
随着工业化的不断发展，化石燃料大量燃烧，导致大气中的CO2含量增速逐年剧
增，加剧了温室效应，也间接的影响了全球气候，极端天气频发。吸附法捕集工业排放气中

的C
