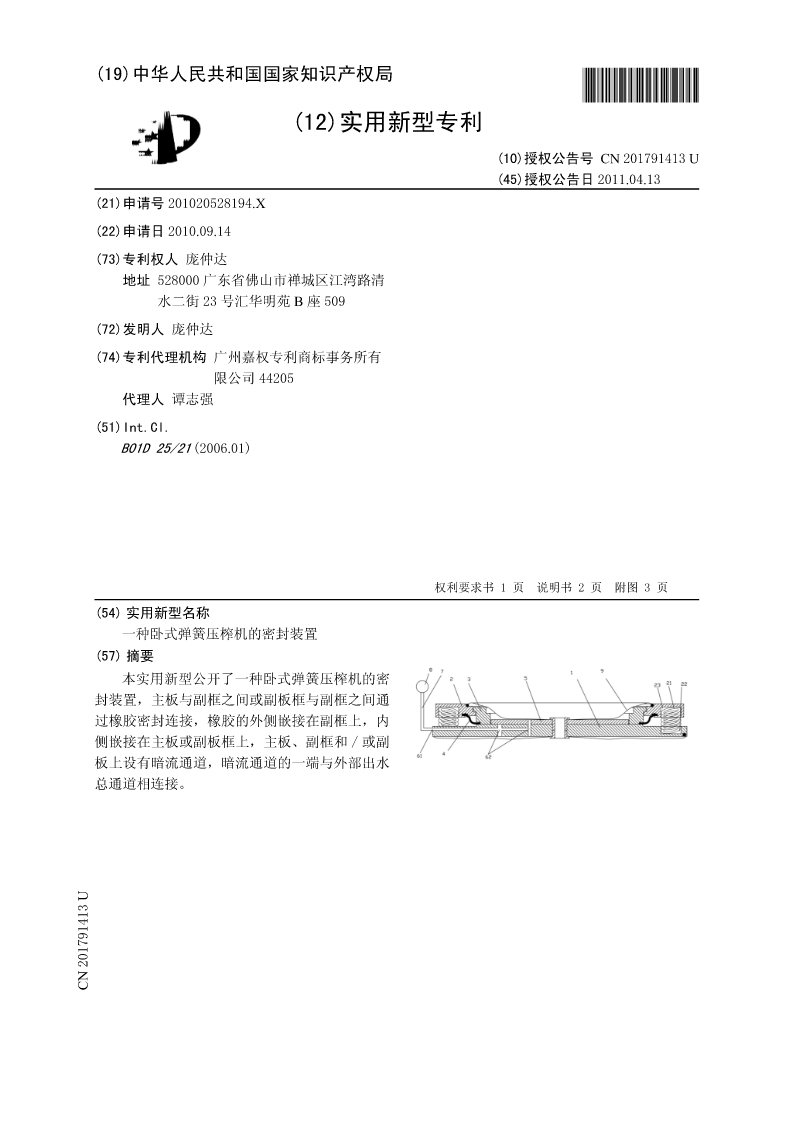

(54)实用新型名称
一种卧式弹簧压榨机的密封装置
(57)摘要
本实用新型公开了一种卧式弹簧压榨机的密
封装置，主板与副框之间或副板框与副框之间通
过橡胶密封连接，橡胶的外侧嵌接在副框上，内
侧嵌接在主板或副板框上，主板、副框和/或副
板上设有暗流通道，暗流通道的一端与外部出水
总通道相连接。
CN2017943U

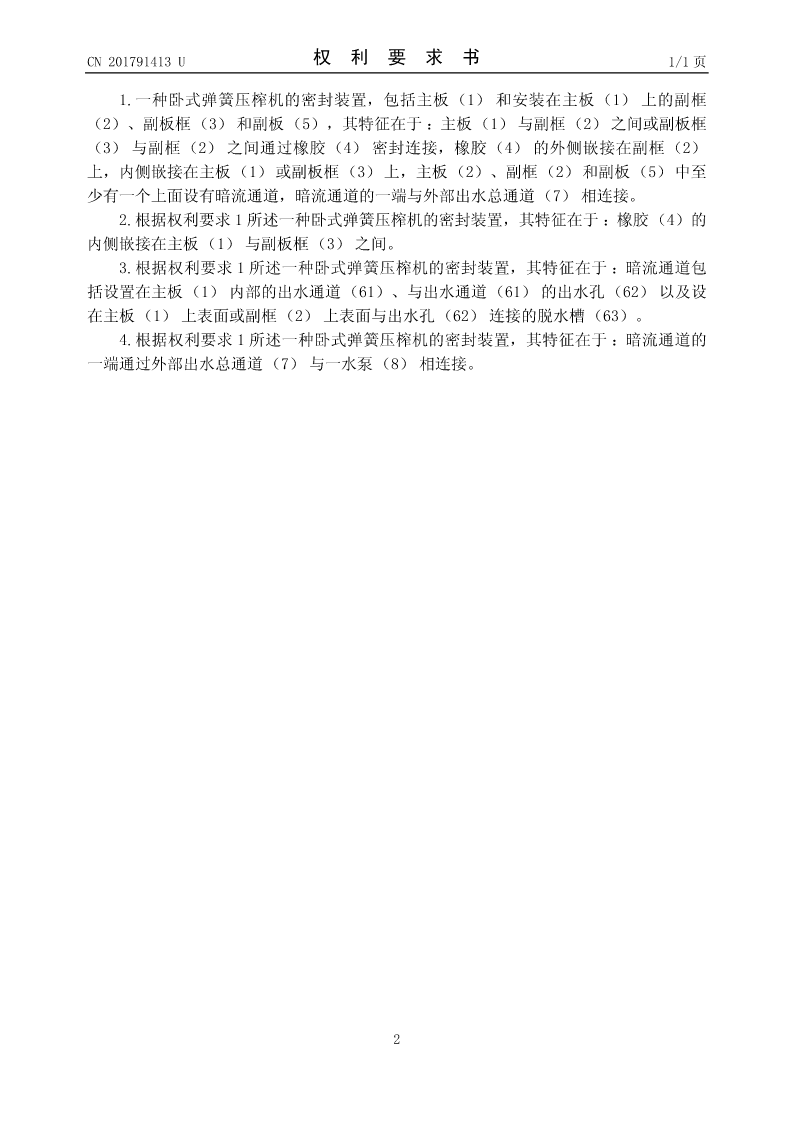

CCNN201791413201791415UU权利要求书1/1页

1.一种卧式弹簧压榨机的密封装置，包括主板（1）和安装在主板（1）上的副框
（2）、副板框（3）和副板（5），其特征在于：主板（1）与副框（2）之间或副板框
（3）与副框（2）之间通过橡胶（4）密封连接，橡胶（4）的外侧嵌接在副框（2）
上，内侧嵌接在主板（1）或副板框（3）上，主板（2）、副框（2）和副板（5）中至
少有一个上面设有暗流通道，暗流通道的一端与外部出水总通道（7）相连接。
2.根据权利要求1所述一种卧式弹簧压榨机的密封装置，其特征在于：橡胶（4）的
内侧嵌接在主板（1）与副板框（3）之间。
3.根据权利要求1所述一种卧式弹簧压榨机的密封装置，其特征在于：暗流通道包
括设置在主板（1）内部的出水通道（61）、与出水通道（61）的出水孔（62）以及设
在主板（1）上表面或副框（2）上表面与出水孔（62）连接的脱水槽（63）。
4.根据权利要求1所述一种卧式弹簧压榨机的密封装置，其特征在于：暗流通道的
一端通过外部出水总通道（7）与一水泵（8）相连接。

2

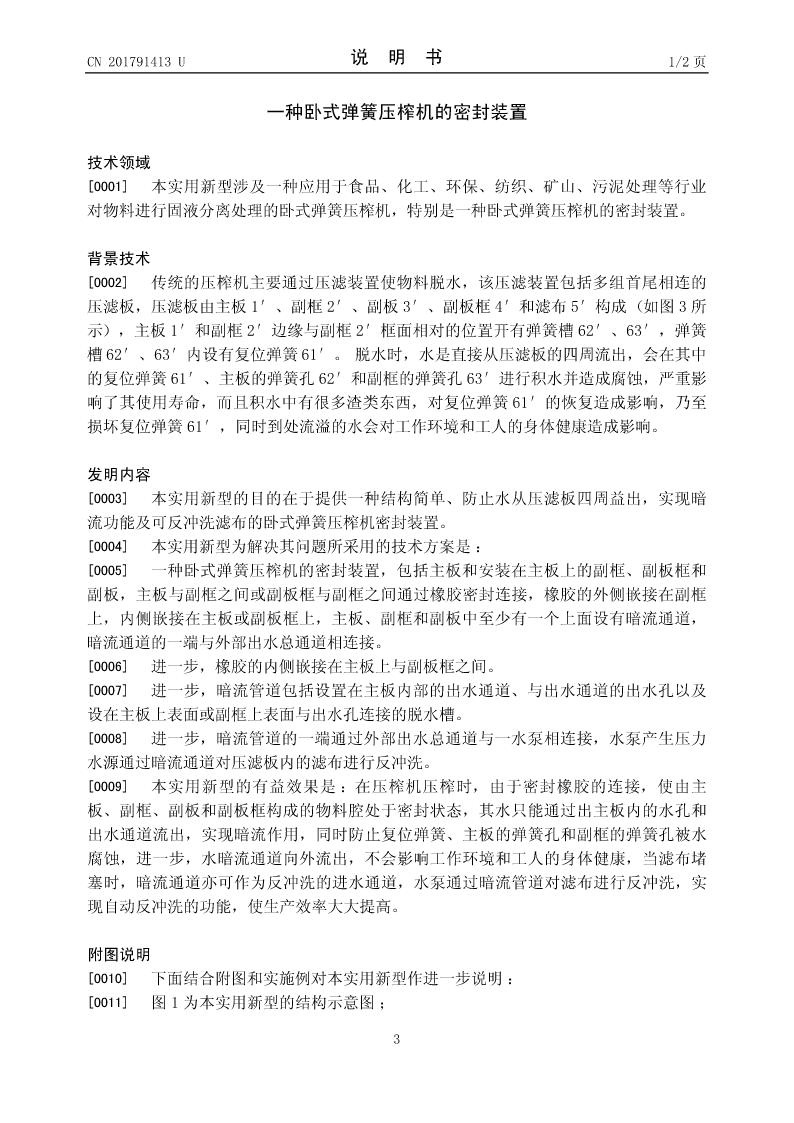

CCNN201791413201791415UU说明书1/2页

一种卧式弹簧压榨机的密封装置

技术领域
[0001]本实用新型涉及一种应用于食品、化工、环保、纺织、矿山、污泥处理等行业
对物料进行固液分离处理的卧式弹簧压榨机，特别是一种卧式弹簧压榨机的密封装置。

背景技术
[0002]传统的压榨机主要通过压滤装置使物料脱水，该压滤装置包括多组首尾相连的
压滤板，压滤板由主板1′、副框2′、副板3′、副板框4′和滤布5′构成（如图3所
示），主板1′和副框2′边缘与副框2′框面相对的位置开有弹簧槽62′、63′，弹簧
槽62′、63′内设有复位弹簧61′。脱水时，水是直接从压滤板的四周流出，会在其中
的复位弹簧61′、主板的弹簧孔62′和副框的弹簧孔63′进行积水并造成腐蚀，严重影
响了其使用寿命，而且积水中有很多渣类东西，对复位弹簧61′的恢复造成影响，乃至
损坏复位弹簧61′，同时到处流溢的水会对工作环境和工人的身体健康造成影响。

发明内容
[0003]本实用新型的目的在于提供一种结构简单、防止水从压滤板四周益出，实现暗
流功能及可反冲洗滤布的卧式弹簧压榨机密封装置。
[0004]本实用新型为解决其问题所采用的技术方案是：
[0005]一种卧式弹簧压榨机的密封装置，包括主板和安装在主板上的副框、副板框和
副板，主板与副框之间或副板框与副框之间通过橡胶密封连接，橡胶的外侧嵌接在副框
上，内侧嵌接在主板或副板框上，主板、副框和副板中至少有一个上面设有暗流通道，
暗流通道的一端与外部出水总通道相连接。
[0006]进一步，橡胶的内侧嵌接在主板上与副板框之间。
[0007]进一步，暗流管道包括设置在主板内部的出水通道、与出水通道的出水孔以及
设在主板上表面或副框上表面与出水孔连接的脱水槽。
[0008]进一步，暗流管道的一端通过外部出水总通道与一水泵相连接，水泵产生压力
水源通过暗流通道对压滤板内的滤布进行反冲洗。
[0009]本实用新型的有益效果是：在压榨机压榨时，由于密封橡胶的连接，使由主
板、副框、副板和副板框构成的物料腔处于密封状态，其水只能通过出主板内的水孔和
出水通道流出，实现暗流作用，同时防止复位弹簧、主板的弹簧孔和副框的弹簧孔被水
腐蚀，进一步，水暗流通道向外流出，不会影响工作环境和工人的身体健康，当滤布堵
塞时，暗流通道亦可作为反冲洗的进水通道，水泵通过暗流管道对滤布进行反冲洗，实
现自动反冲洗的功能，使生产效率大大提高。

附图说明
[0010]下面结合附图和实施例对本实用新型作进一步说明：

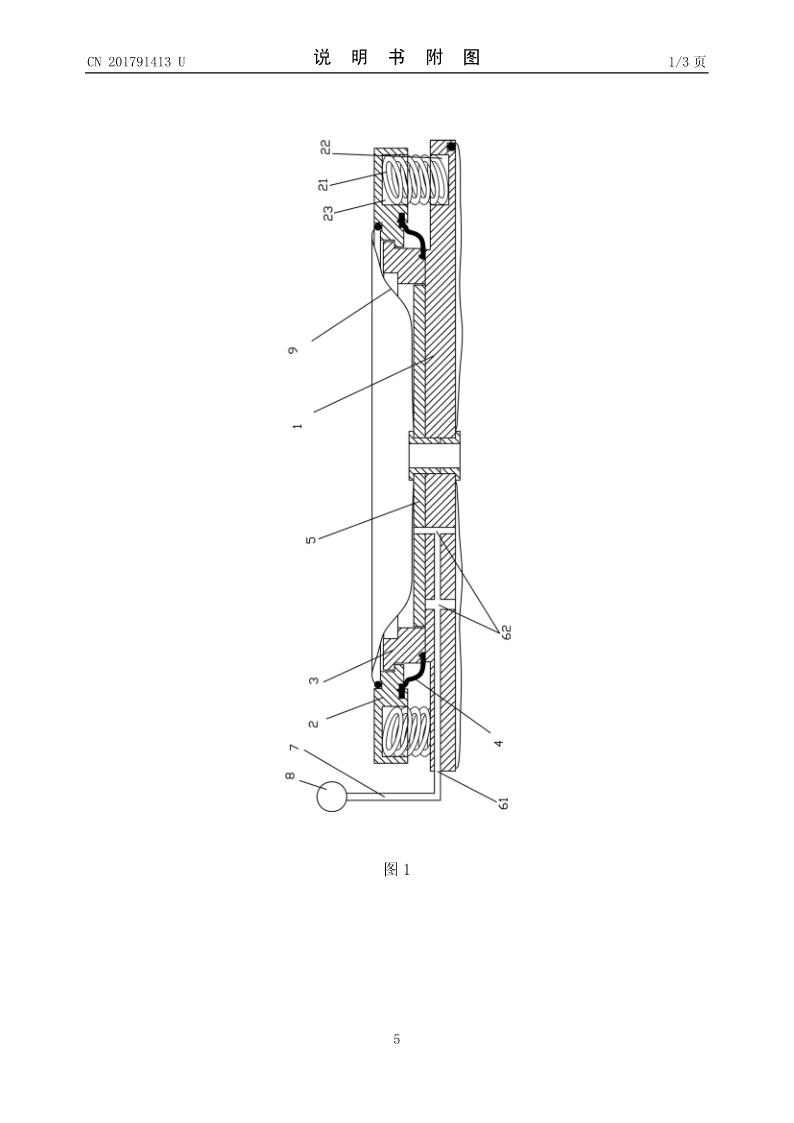

[0011]图
