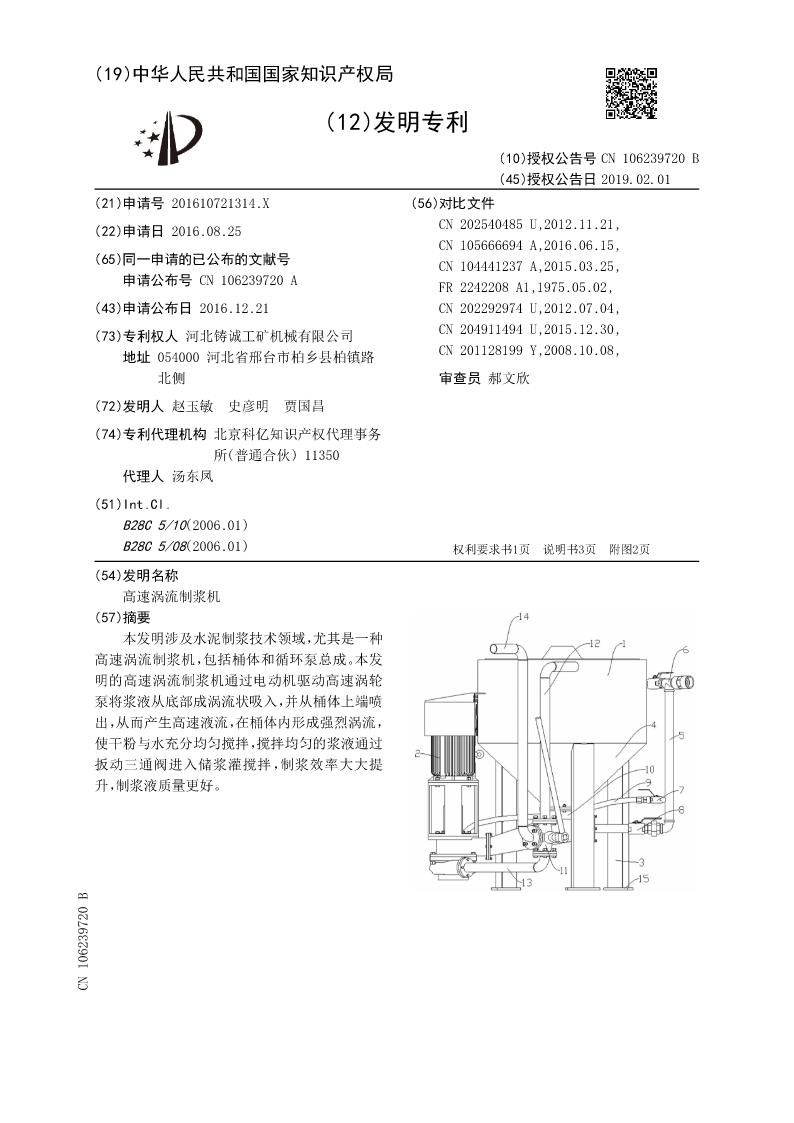

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN106239720B
(45)授权公告日2019.02.01
(21)申请号201610721314.X(56)对比文件
(22)申请日2016.08.25CN202540485U,2012.11.21,
CN105666694A,2016.06.15,
(65)同一申请的已公布的文献号CN104441237A,2015.03.25,
申请公布号CN106239720AFR2242208A1,1975.05.02,
(43)申请公布日2016.12.21CN202292974U,2012.07.04,
(73)专利权人河北铸诚工矿机械有限公司CN204911494U,2015.12.30,
地址054000河北省邢台市柏乡县柏镇路CN201128199Y,2008.10.08,
北侧审查员郝文欣

(72)发明人赵玉敏史彦明贾国昌
(74)专利代理机构北京科亿知识产权代理事务
所(普通合伙)11350
代理人汤东凤
(51)Int.Cl.
B28C5/10(2006.01)
B28C5/08(2006.01)权利要求书1页说明书3页附图2页
(54)发明名称
高速涡流制浆机
(57)摘要
本发明涉及水泥制浆技术领域，尤其是一种
高速涡流制浆机，包括桶体和循环泵总成。本发
明的高速涡流制浆机通过电动机驱动高速涡轮
泵将浆液从底部成涡流状吸入，并从桶体上端喷
出，从而产生高速液流，在桶体内形成强烈涡流，
使干粉与水充分均匀搅拌，搅拌均匀的浆液通过
扳动三通阀进入储浆灌搅拌，制浆效率大大提
升，制浆液质量更好。
CN106239720B

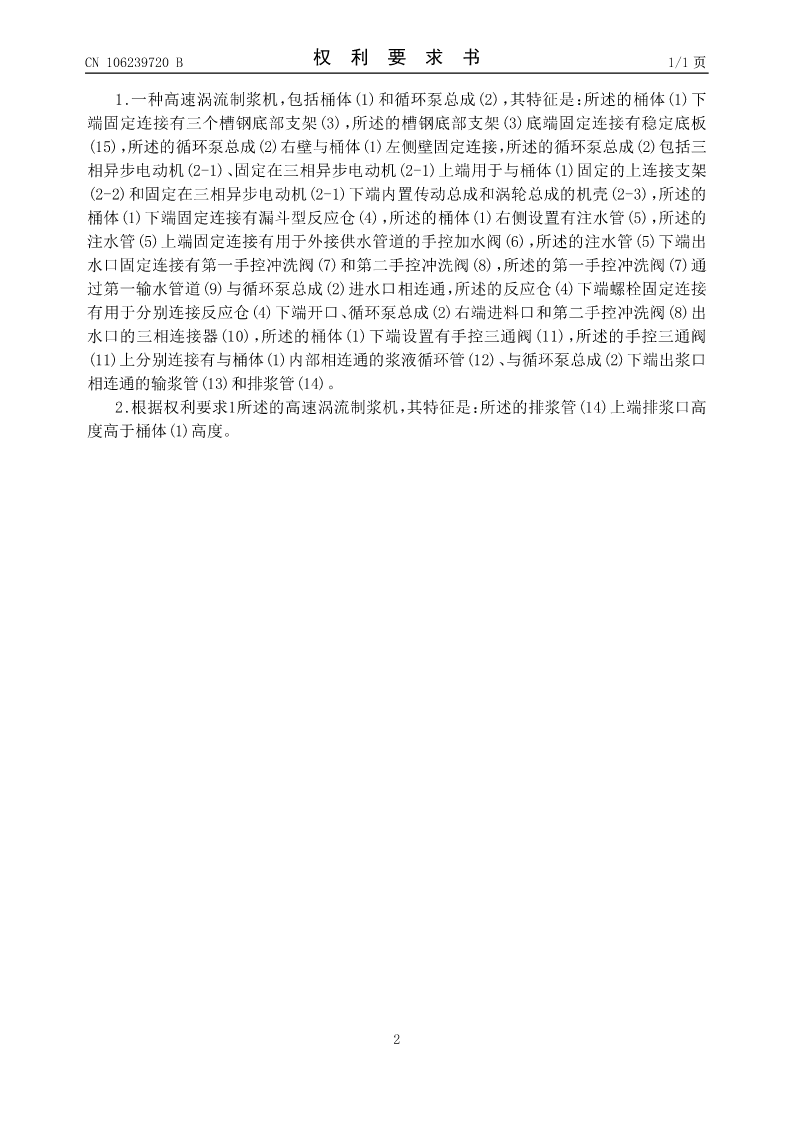

CN106239720B权利要求书1/1页

1.一种高速涡流制浆机，包括桶体(1)和循环泵总成(2)，其特征是：所述的桶体(1)下
端固定连接有三个槽钢底部支架(3)，所述的槽钢底部支架(3)底端固定连接有稳定底板
(15)，所述的循环泵总成(2)右壁与桶体(1)左侧壁固定连接，所述的循环泵总成(2)包括三
相异步电动机(2-1)、固定在三相异步电动机(2-1)上端用于与桶体(1)固定的上连接支架
(2-2)和固定在三相异步电动机(2-1)下端内置传动总成和涡轮总成的机壳(2-3)，所述的
桶体(1)下端固定连接有漏斗型反应仓(4)，所述的桶体(1)右侧设置有注水管(5)，所述的
注水管(5)上端固定连接有用于外接供水管道的手控加水阀(6)，所述的注水管(5)下端出
水口固定连接有第一手控冲洗阀(7)和第二手控冲洗阀(8)，所述的第一手控冲洗阀(7)通
过第一输水管道(9)与循环泵总成(2)进水口相连通，所述的反应仓(4)下端螺栓固定连接
有用于分别连接反应仓(4)下端开口、循环泵总成(2)右端进料口和第二手控冲洗阀(8)出
水口的三相连接器(10)，所述的桶体(1)下端设置有手控三通阀(11)，所述的手控三通阀
(11)上分别连接有与桶体(1)内部相连通的浆液循环管(12)、与循环泵总成(2)下端出浆口
相连通的输浆管(13)和排浆管(14)。
2.根据权利要求1所述的高速涡流制浆机，其特征是：所述的排浆管(14)上端排浆口高
度高于桶体(1)高度。

2
CN106239720B说明书1/3页

高速涡流制浆机

技术领域
[0001]本发明涉及水泥制浆技术领域，尤其是一种高速涡流制浆机。

背景技术
[0002]现在国内普遍使用的是桶式搅拌机，搅拌桶内安装搅拌翼。电机驱动搅拌翼旋转
达到搅拌浆液作用。但是由于条件限制搅拌转速最高70r/min。1：高于70r/min桶内浆液由
于离心力作用会甩出桶外；2：由于浆液材料比重差异，离心力的作用造成浆液融合质量不
好。基于此原因桶式搅拌机的效率低下一直困扰浆液搅拌行业。随着注浆技术普及，为满足
注浆工艺注浆泵的排量逐步增大，各型号的注浆站的设立。市场急需高效率、要求制浆速度
快、浆液搅拌均匀、能满足大型注浆站配套的搅拌机。

发明内容
[0003]本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改
进的高速涡流制浆机，解决目前桶式搅拌机的效率低下的问题。
[0004]本发明解决其技术问题所采用的技术方案是：一种高速涡流制浆机，包括桶体和
循环泵总成，所述的桶体下端固定连接有三个槽钢底部支架，所述的循环泵总成右壁与桶
体左侧壁固定连接，所述的桶体下端固定连接有漏斗型反应仓，所述的桶体右侧设置有注
水管，所述的注水管上端固定连接有用于外接供水管道的手控加水阀，所述的注水管下端
出水口固定连接有第一手控冲洗阀和第二手控冲洗阀，所述的第一手控冲洗阀通过第一输
水管道与循环泵总成进水口相连通，所述的反应仓下端螺栓固定连接有用于分别连接反应

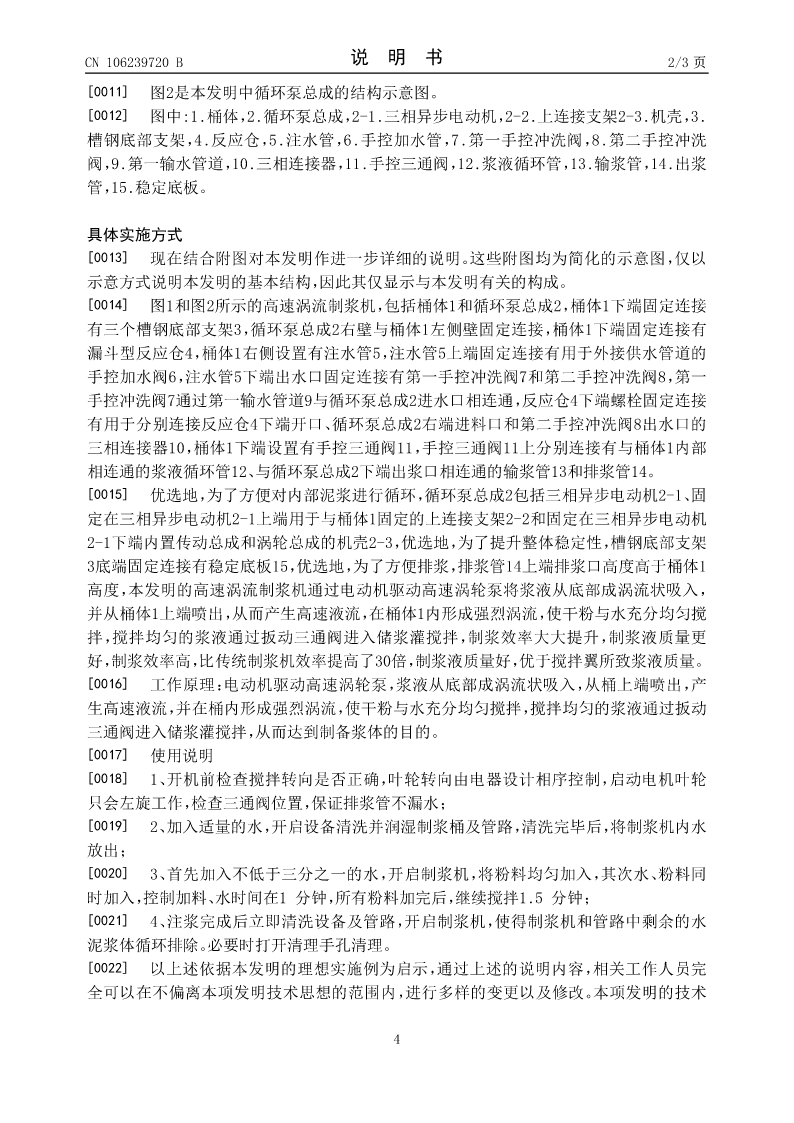

仓下端开口、
