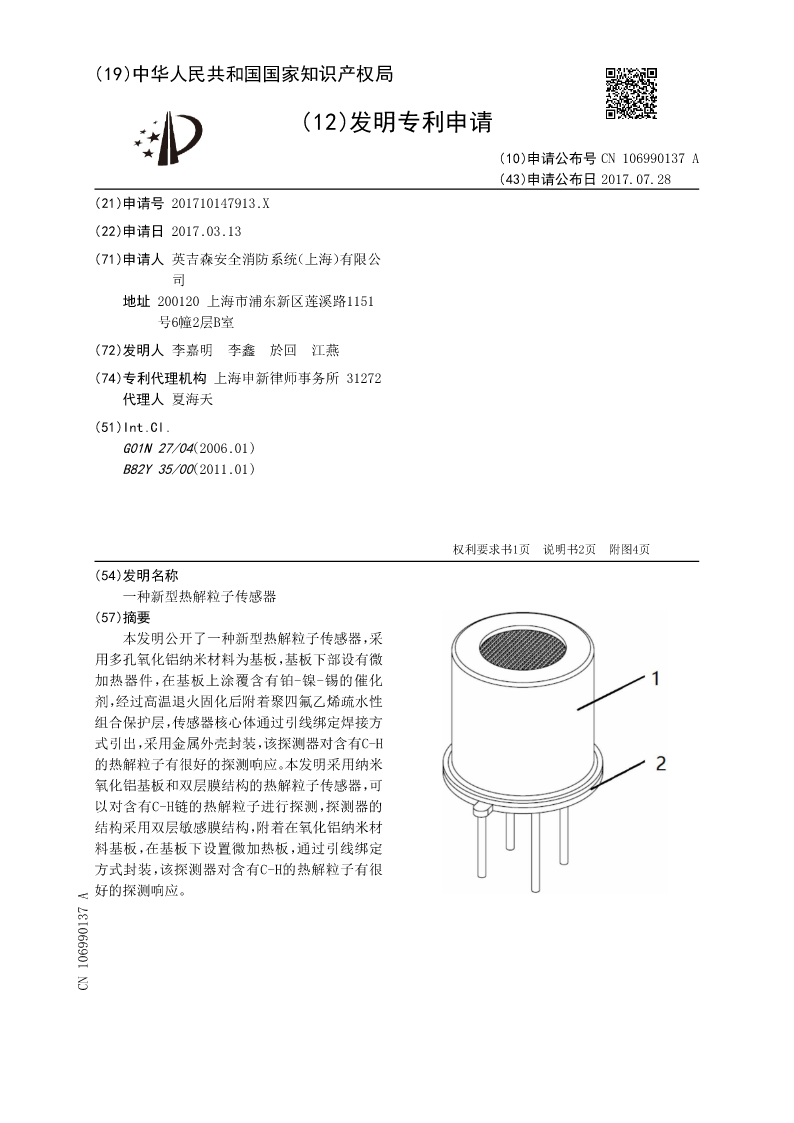

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN106990137A
(43)申请公布日2017.07.28
(21)申请号201710147913.X
(22)申请日2017.03.13
(71)申请人英吉森安全消防系统（上海）有限公
司
地址200120上海市浦东新区莲溪路1151
号6幢2层B室
(72)发明人李嘉明李鑫於回江燕
(74)专利代理机构上海申新律师事务所31272
代理人夏海天
(51)Int.Cl.
G01N27/04(2006.01)
B82Y35/00(2011.01)

权利要求书1页说明书2页附图4页
(54)发明名称
一种新型热解粒子传感器
(57)摘要
本发明公开了一种新型热解粒子传感器，采
用多孔氧化铝纳米材料为基板，基板下部设有微
加热器件，在基板上涂覆含有铂-镍-锡的催化
剂，经过高温退火固化后附着聚四氟乙烯疏水性
组合保护层，传感器核心体通过引线绑定焊接方
式引出，采用金属外壳封装，该探测器对含有C-H
的热解粒子有很好的探测响应。本发明采用纳米
氧化铝基板和双层膜结构的热解粒子传感器，可
以对含有C-H链的热解粒子进行探测，探测器的
结构采用双层敏感膜结构，附着在氧化铝纳米材
料基板，在基板下设置微加热板，通过引线绑定
方式封装，该探测器对含有C-H的热解粒子有很
好的探测响应。
CN106990137A

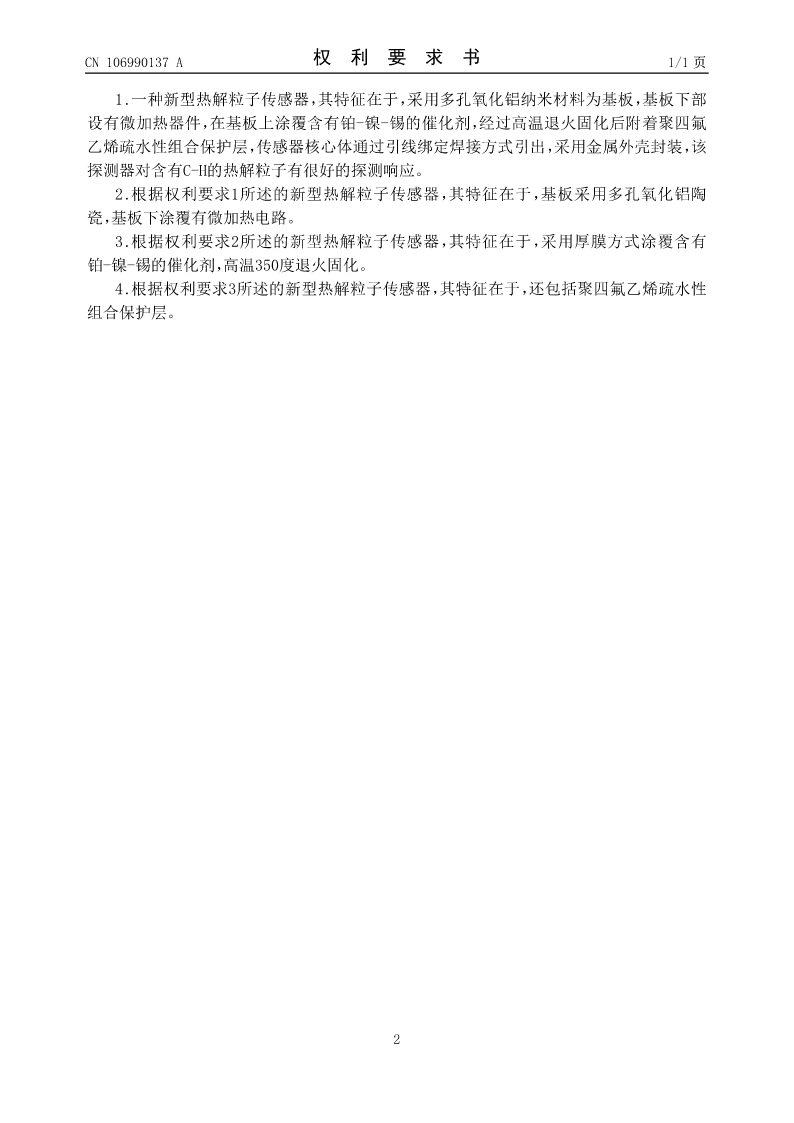

CN106990137A权利要求书1/1页

1.一种新型热解粒子传感器，其特征在于，采用多孔氧化铝纳米材料为基板，基板下部
设有微加热器件，在基板上涂覆含有铂-镍-锡的催化剂，经过高温退火固化后附着聚四氟
乙烯疏水性组合保护层，传感器核心体通过引线绑定焊接方式引出，采用金属外壳封装，该
探测器对含有C-H的热解粒子有很好的探测响应。
2.根据权利要求1所述的新型热解粒子传感器，其特征在于，基板采用多孔氧化铝陶
瓷，基板下涂覆有微加热电路。
3.根据权利要求2所述的新型热解粒子传感器，其特征在于，采用厚膜方式涂覆含有
铂-镍-锡的催化剂，高温350度退火固化。
4.根据权利要求3所述的新型热解粒子传感器，其特征在于，还包括聚四氟乙烯疏水性
组合保护层。

2

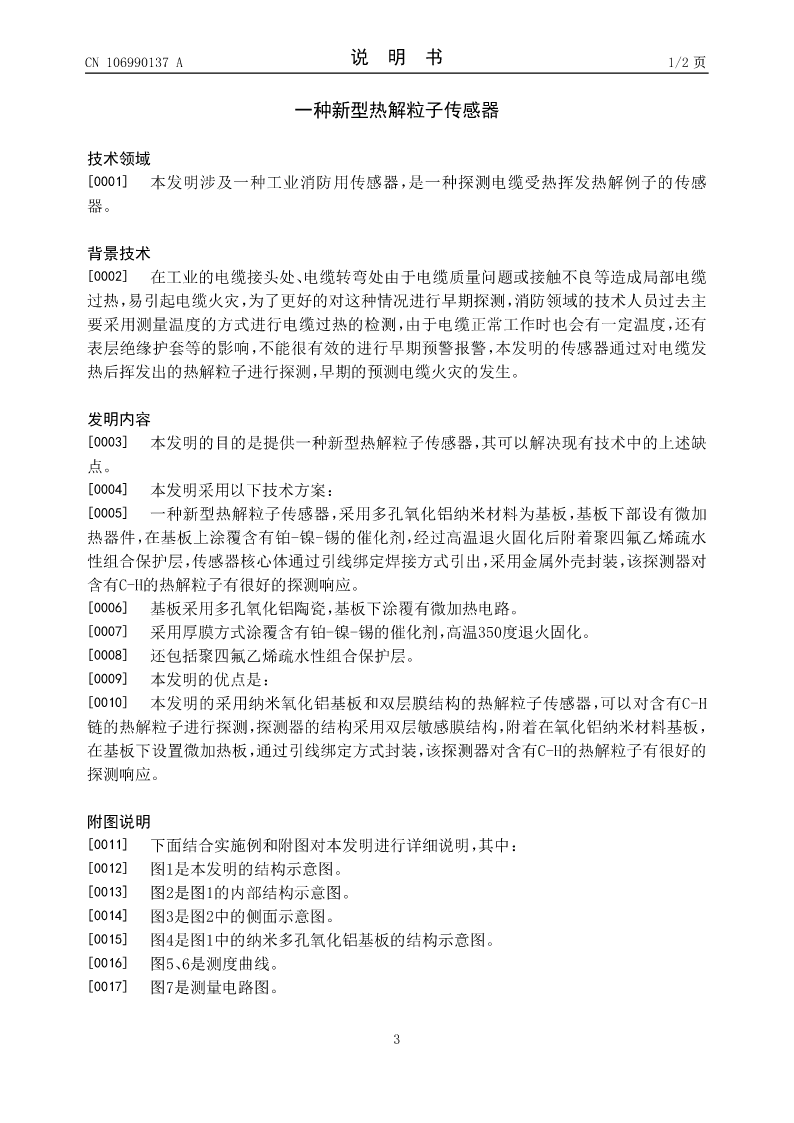

CN106990137A说明书1/2页

一种新型热解粒子传感器

技术领域
[0001]本发明涉及一种工业消防用传感器，是一种探测电缆受热挥发热解例子的传感
器。

背景技术
[0002]在工业的电缆接头处、电缆转弯处由于电缆质量问题或接触不良等造成局部电缆
过热，易引起电缆火灾，为了更好的对这种情况进行早期探测，消防领域的技术人员过去主
要采用测量温度的方式进行电缆过热的检测，由于电缆正常工作时也会有一定温度，还有
表层绝缘护套等的影响，不能很有效的进行早期预警报警，本发明的传感器通过对电缆发
热后挥发出的热解粒子进行探测，早期的预测电缆火灾的发生。

发明内容
[0003]本发明的目的是提供一种新型热解粒子传感器，其可以解决现有技术中的上述缺
点。
[0004]本发明采用以下技术方案：
[0005]一种新型热解粒子传感器，采用多孔氧化铝纳米材料为基板，基板下部设有微加
热器件，在基板上涂覆含有铂-镍-锡的催化剂，经过高温退火固化后附着聚四氟乙烯疏水
性组合保护层，传感器核心体通过引线绑定焊接方式引出，采用金属外壳封装，该探测器对
含有C-H的热解粒子有很好的探测响应。
[0006]基板采用多孔氧化铝陶瓷，基板下涂覆有微加热电路。
[0007]采用厚膜方式涂覆含有铂-镍-锡的催化剂，高温350度退火固化。
[0008]还包括聚四氟乙烯疏水性组合保护层。
[0009]本发明的优点是：
[0010]本发明的采用纳米氧化铝基板和双层膜结构的热解粒子传感器，可以对含有C-H
链的热解粒子进行探测，探测器的结构采用双层敏感膜结构，附着在氧化铝纳米材料基板，
在基板下设置微加热板，通过引线绑定方式封装，该探测器对含有C-H的热解粒子有很好的
探测响应。

附图说明
[0011]下面结合实施例和附图对本发明进行详细说明，其中：

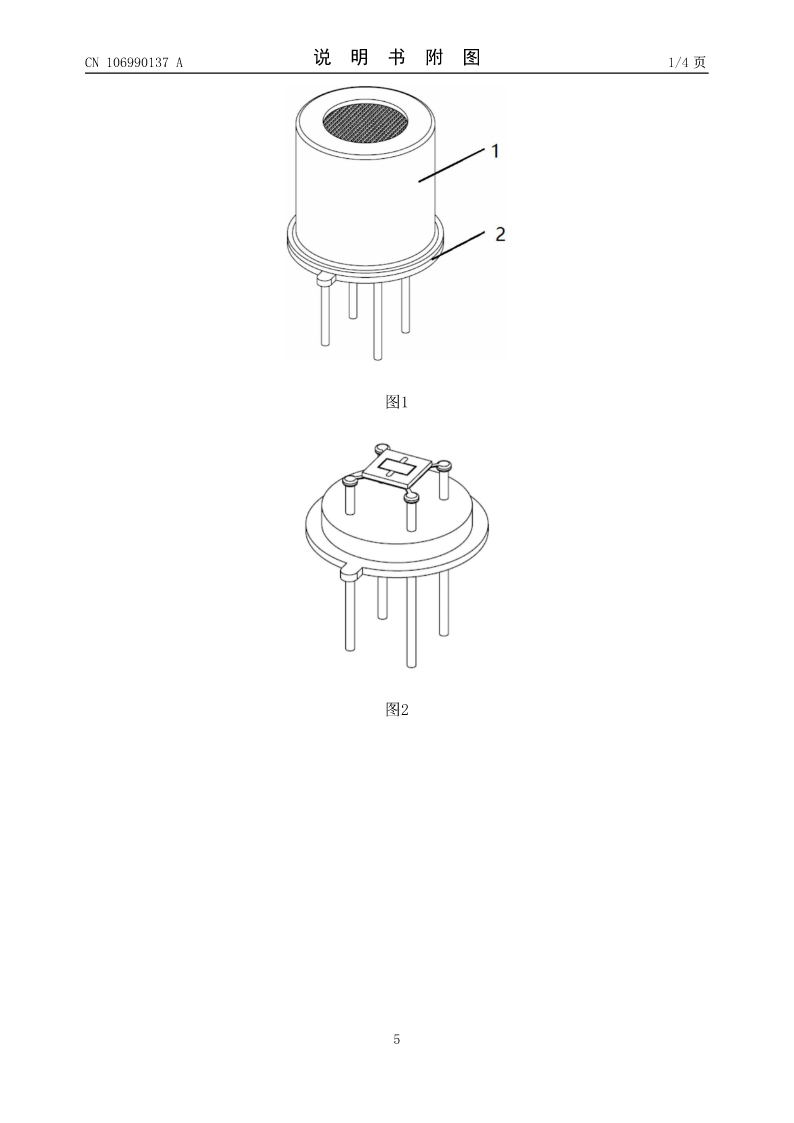

[0012]图1是本发明的结构示意图。
[0013]图2是图1的内部结构示意图。
[0014]图3是图2中的侧面示意图。
[0015]图4是图1中的纳米多孔氧化铝基板的结构示意图。
[0016]图5、6是测度曲线。
[0017]图7是测量电路图。

3

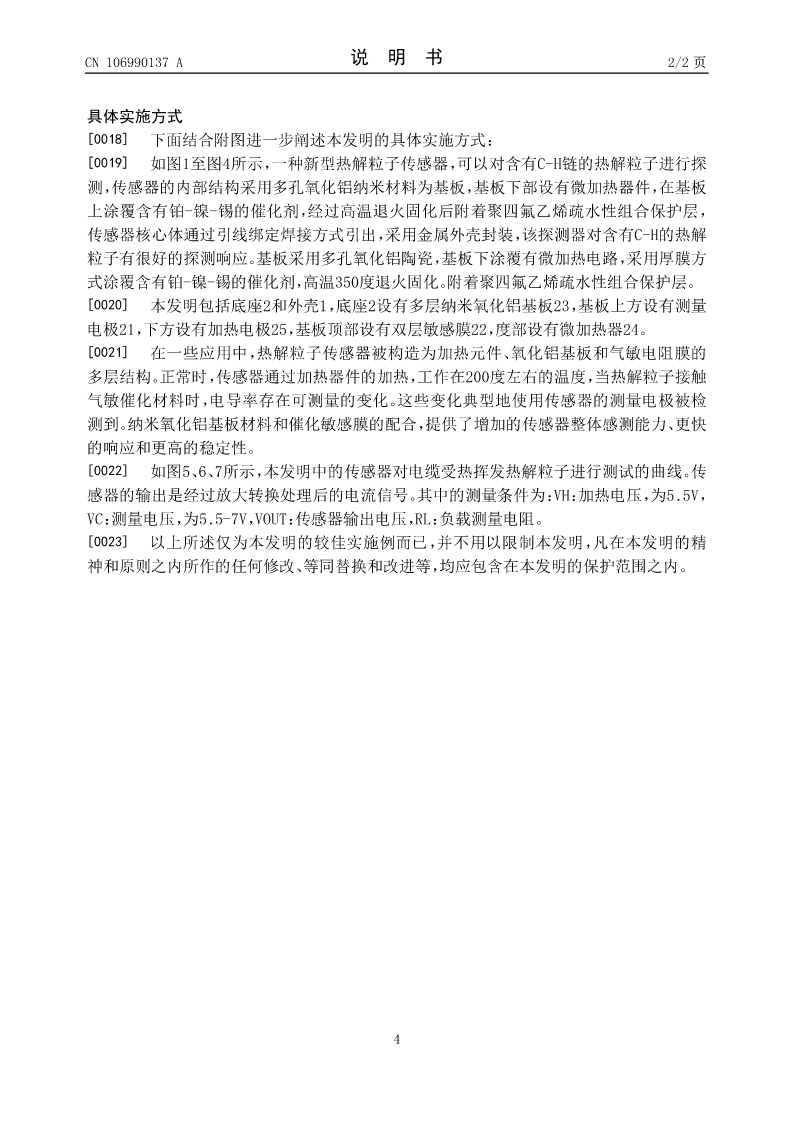

CN106990137A说明书2/2页

具体实施方式
[0018]下面结合附图进一步阐述本发明的具体实施方式：
[0019]如图1至图4所示，一种新型热解粒子传感器，可以对含有C-H链的热解粒子进行探
测，传感器的内部结构采用多孔氧化铝纳米材料为基板，基板下部设有微加热器件，在基板
上涂覆含有铂-镍-锡的催化剂
