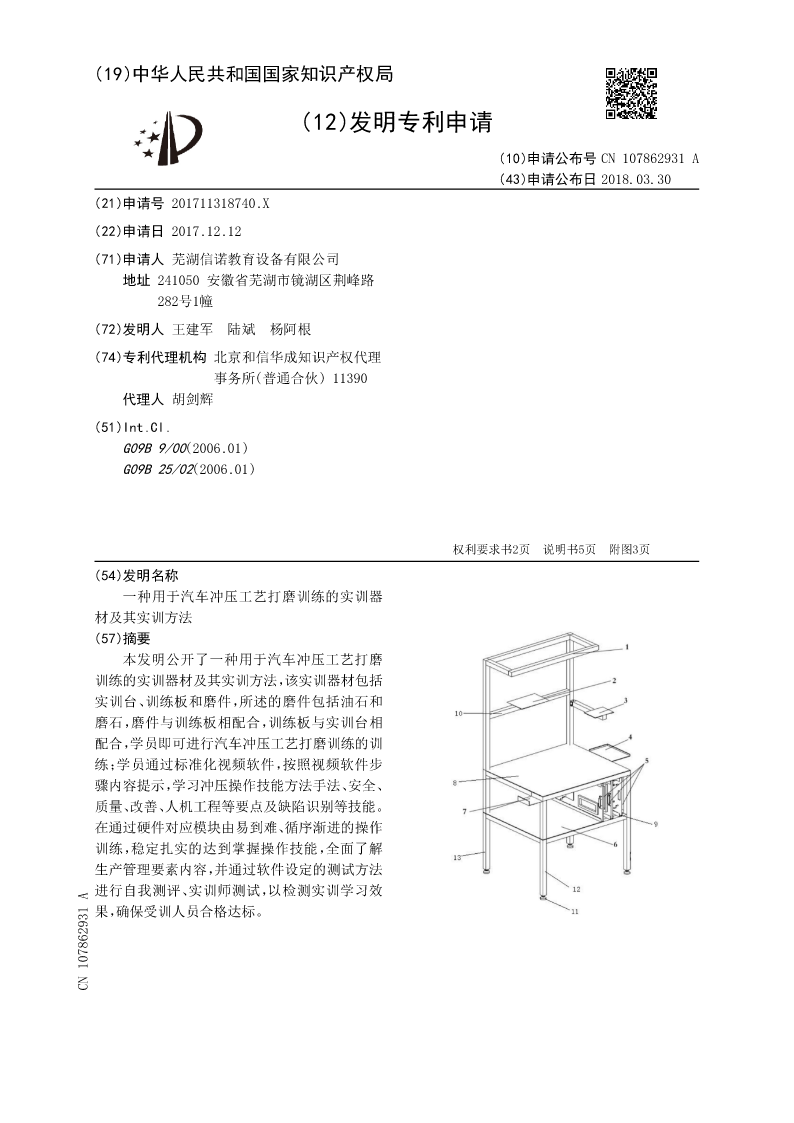

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN107862931A
(43)申请公布日2018.03.30
(21)申请号201711318740.X
(22)申请日2017.12.12
(71)申请人芜湖信诺教育设备有限公司
地址241050安徽省芜湖市镜湖区荆峰路
282号1幢
(72)发明人王建军陆斌杨阿根
(74)专利代理机构北京和信华成知识产权代理
事务所(普通合伙)11390
代理人胡剑辉
(51)Int.Cl.
G09B9/00(2006.01)
G09B25/02(2006.01)

权利要求书2页说明书5页附图3页
(54)发明名称
一种用于汽车冲压工艺打磨训练的实训器
材及其实训方法
(57)摘要
本发明公开了一种用于汽车冲压工艺打磨
训练的实训器材及其实训方法，该实训器材包括
实训台、训练板和磨件，所述的磨件包括油石和
磨石，磨件与训练板相配合，训练板与实训台相
配合，学员即可进行汽车冲压工艺打磨训练的训
练；学员通过标准化视频软件，按照视频软件步
骤内容提示，学习冲压操作技能方法手法、安全、
质量、改善、人机工程等要点及缺陷识别等技能。
在通过硬件对应模块由易到难、循序渐进的操作
训练，稳定扎实的达到掌握操作技能，全面了解
生产管理要素内容，并通过软件设定的测试方法
进行自我测评、实训师测试，以检测实训学习效
果，确保受训人员合格达标。
CN107862931A

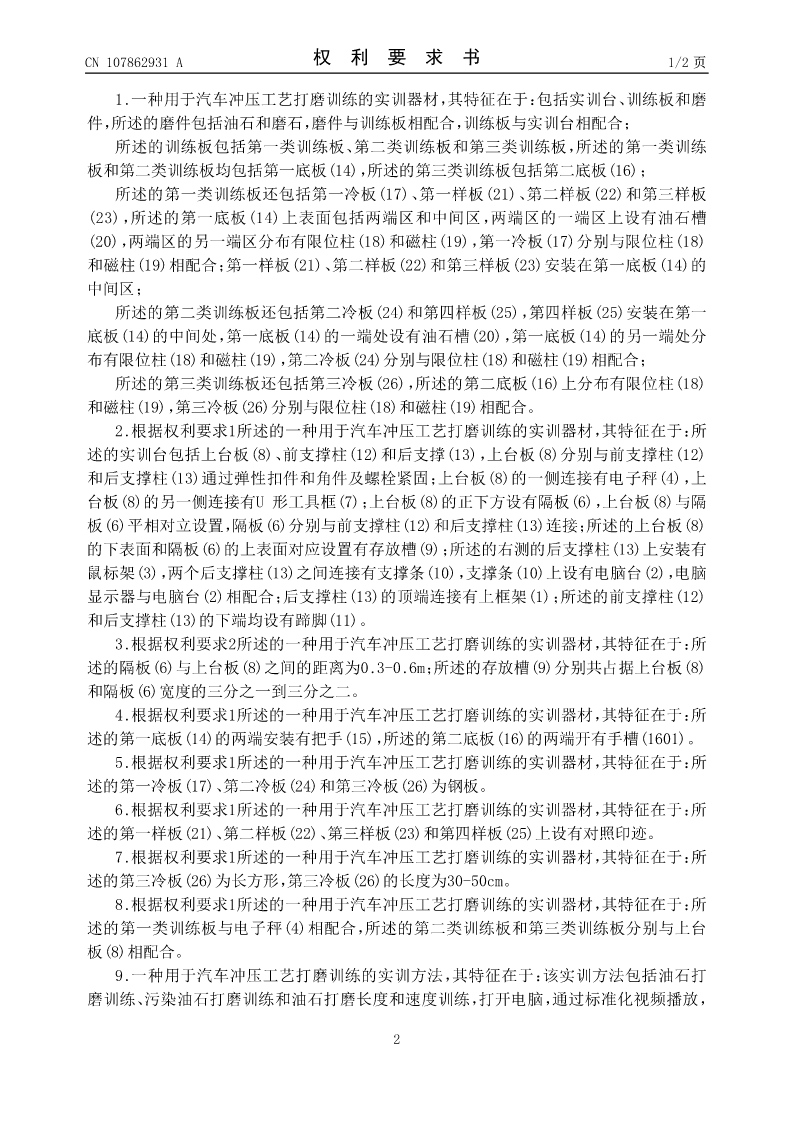

CN107862931A权利要求书1/2页

1.一种用于汽车冲压工艺打磨训练的实训器材，其特征在于：包括实训台、训练板和磨
件，所述的磨件包括油石和磨石，磨件与训练板相配合，训练板与实训台相配合；
所述的训练板包括第一类训练板、第二类训练板和第三类训练板，所述的第一类训练
板和第二类训练板均包括第一底板(14)，所述的第三类训练板包括第二底板(16)；
所述的第一类训练板还包括第一冷板(17)、第一样板(21)、第二样板(22)和第三样板
(23)，所述的第一底板(14)上表面包括两端区和中间区，两端区的一端区上设有油石槽
(20)，两端区的另一端区分布有限位柱(18)和磁柱(19)，第一冷板(17)分别与限位柱(18)
和磁柱(19)相配合；第一样板(21)、第二样板(22)和第三样板(23)安装在第一底板(14)的
中间区；
所述的第二类训练板还包括第二冷板(24)和第四样板(25)，第四样板(25)安装在第一
底板(14)的中间处，第一底板(14)的一端处设有油石槽(20)，第一底板(14)的另一端处分
布有限位柱(18)和磁柱(19)，第二冷板(24)分别与限位柱(18)和磁柱(19)相配合；
所述的第三类训练板还包括第三冷板(26)，所述的第二底板(16)上分布有限位柱(18)
和磁柱(19)，第三冷板(26)分别与限位柱(18)和磁柱(19)相配合。
2.根据权利要求1所述的一种用于汽车冲压工艺打磨训练的实训器材，其特征在于：所
述的实训台包括上台板(8)、前支撑柱(12)和后支撑(13)，上台板(8)分别与前支撑柱(12)
和后支撑柱(13)通过弹性扣件和角件及螺栓紧固；上台板(8)的一侧连接有电子秤(4)，上
台板(8)的另一侧连接有U形工具框(7)；上台板(8)的正下方设有隔板(6)，上台板(8)与隔
板(6)平相对立设置，隔板(6)分别与前支撑柱(12)和后支撑柱(13)连接；所述的上台板(8)
的下表面和隔板(6)的上表面对应设置有存放槽(9)；所述的右测的后支撑柱(13)上安装有
鼠标架(3)，两个后支撑柱(13)之间连接有支撑条(10)，支撑条(10)上设有电脑台(2)，电脑
显示器与电脑台(2)相配合；后支撑柱(13)的顶端连接有上框架(1)；所述的前支撑柱(12)
和后支撑柱(13)的下端均设有蹄脚(11)。
3.根据权利要求2所述的一种用于汽车冲压工艺打磨训练的实训器材，其特征在于：所
述的隔板(6)与上台板(8)之间的距离为0.3-0.6m；所述的存放槽(9)分别共占据上台板(8)
和隔板(6)宽度的三分之一到三分之二。
4.根据权利要求1所述的一种用于汽车冲压工艺打磨训练的实训器材，其特征在于：所
述的第一底板(14)的两端安装有把手(15)，所述的第二底板(16)的两端开有手槽(1601)。
5.根据权利要求1所述的一种用于汽车冲压工艺打磨训练的实训器材，其特征在于：所
述的第一冷板(17)、第二冷板(24)和第三冷板(26)为钢板。
6.根据权利要求1所述的一种用于汽车冲压工艺打磨训练的实训器材，其特征在于：所
述的第一样板(21)、第二样板(22)、第三样板(23)和第四样板(25)上设有对照印迹。
7.根据权利要求1所述的一种用于汽车冲压工艺打磨训练的
