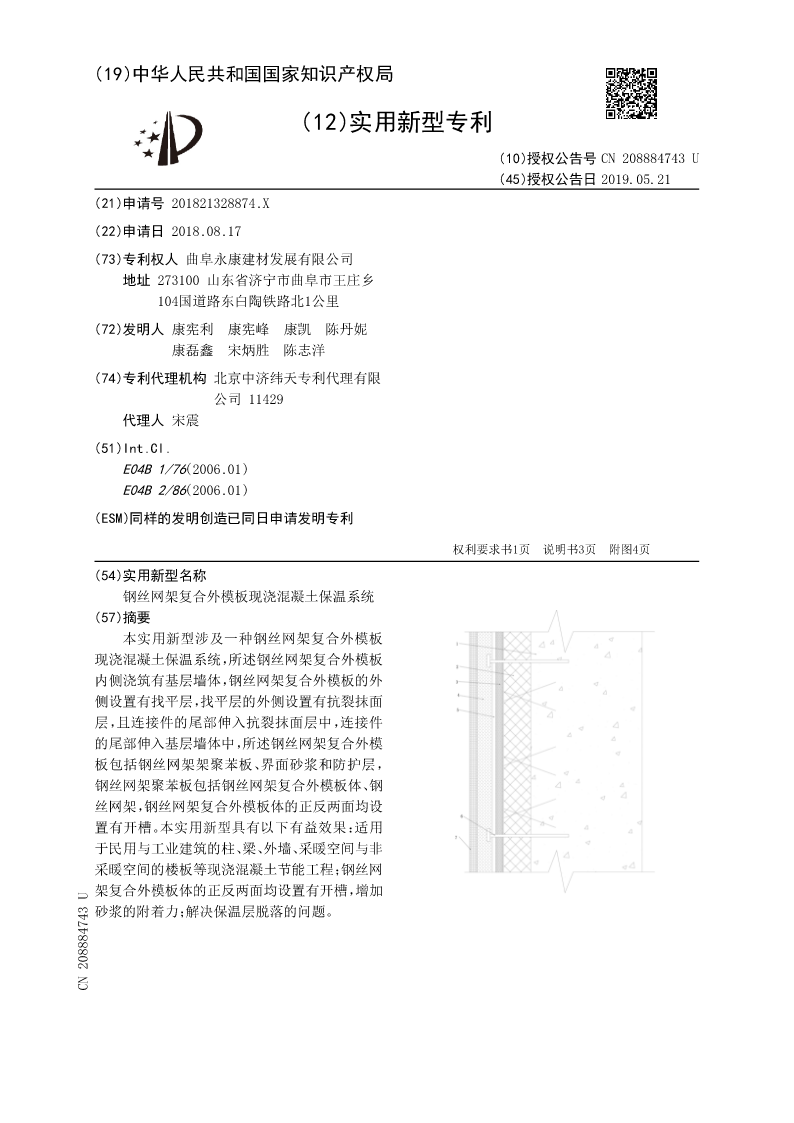

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN208884743U
(45)授权公告日2019.05.21
(21)申请号201821328874.X
(22)申请日2018.08.17
(73)专利权人曲阜永康建材发展有限公司
地址273100山东省济宁市曲阜市王庄乡
104国道路东白陶铁路北1公里
(72)发明人康宪利康宪峰康凯陈丹妮
康磊鑫宋炳胜陈志洋
(74)专利代理机构北京中济纬天专利代理有限
公司11429
代理人宋震
(51)Int.Cl.
E04B1/76(2006.01)
E04B2/86(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书1页说明书3页附图4页
(54)实用新型名称
钢丝网架复合外模板现浇混凝土保温系统
(57)摘要
本实用新型涉及一种钢丝网架复合外模板
现浇混凝土保温系统,所述钢丝网架复合外模板
内侧浇筑有基层墙体,钢丝网架复合外模板的外
侧设置有找平层,找平层的外侧设置有抗裂抹面
层,且连接件的尾部伸入抗裂抹面层中,连接件
的尾部伸入基层墙体中,所述钢丝网架复合外模
板包括钢丝网架架聚苯板、界面砂浆和防护层,
钢丝网架聚苯板包括钢丝网架复合外模板体、钢
丝网架,钢丝网架复合外模板体的正反两面均设
置有开槽。本实用新型具有以下有益效果:适用
于民用与工业建筑的柱、梁、外墙、采暖空间与非
采暖空间的楼板等现浇混凝土节能工程;钢丝网
架复合外模板体的正反两面均设置有开槽,增加
砂浆的附着力;解决保温层脱落的问题。
CN208884743U

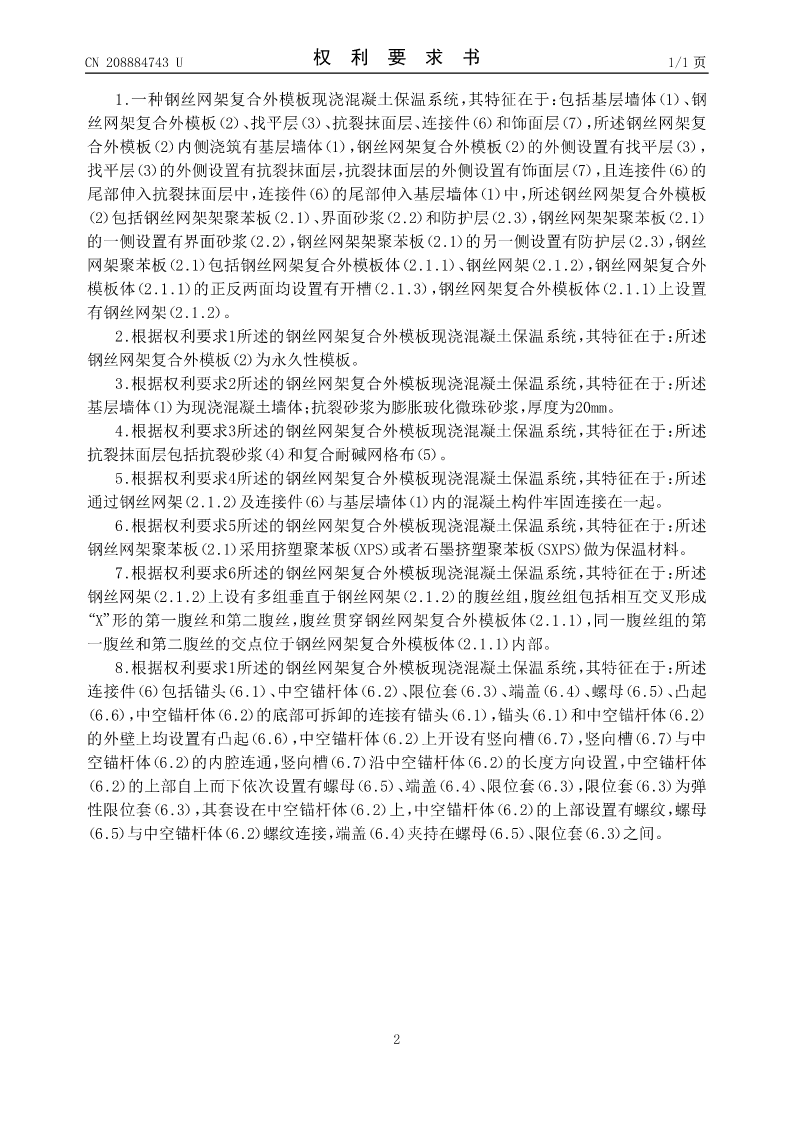

CN208884743U权利要求书1/1页

1.一种钢丝网架复合外模板现浇混凝土保温系统,其特征在于:包括基层墙体(1)、钢
丝网架复合外模板(2)、找平层(3)、抗裂抹面层、连接件(6)和饰面层(7),所述钢丝网架复
合外模板(2)内侧浇筑有基层墙体(1),钢丝网架复合外模板(2)的外侧设置有找平层(3),
找平层(3)的外侧设置有抗裂抹面层,抗裂抹面层的外侧设置有饰面层(7),且连接件(6)的
尾部伸入抗裂抹面层中,连接件(6)的尾部伸入基层墙体(1)中,所述钢丝网架复合外模板
(2)包括钢丝网架架聚苯板(2.1)、界面砂浆(2.2)和防护层(2.3),钢丝网架架聚苯板(2.1)
的一侧设置有界面砂浆(2.2),钢丝网架架聚苯板(2.1)的另一侧设置有防护层(2.3),钢丝
网架聚苯板(2.1)包括钢丝网架复合外模板体(2.1.1)、钢丝网架(2.1.2),钢丝网架复合外
模板体(2.1.1)的正反两面均设置有开槽(2.1.3),钢丝网架复合外模板体(2.1.1)上设置
有钢丝网架(2.1.2)。
2.根据权利要求1所述的钢丝网架复合外模板现浇混凝土保温系统,其特征在于:所述
钢丝网架复合外模板(2)为永久性模板。
3.根据权利要求2所述的钢丝网架复合外模板现浇混凝土保温系统,其特征在于:所述
基层墙体(1)为现浇混凝土墙体;抗裂砂浆为膨胀玻化微珠砂浆,厚度为20mm。
4.根据权利要求3所述的钢丝网架复合外模板现浇混凝土保温系统,其特征在于:所述
抗裂抹面层包括抗裂砂浆(4)和复合耐碱网格布(5)。
5.根据权利要求4所述的钢丝网架复合外模板现浇混凝土保温系统,其特征在于:所述
通过钢丝网架(2.1.2)及连接件(6)与基层墙体(1)内的混凝土构件牢固连接在一起。
6.根据权利要求5所述的钢丝网架复合外模板现浇混凝土保温系统,其特征在于:所述
钢丝网架聚苯板(2.1)采用挤塑聚苯板(XPS)或者石墨挤塑聚苯板(SXPS)做为保温材料。
7.根据权利要求6所述的钢丝网架复合外模板现浇混凝土保温系统,其特征在于:所述
钢丝网架(2.1.2)上设有多组垂直于钢丝网架(2.1.2)的腹丝组,腹丝组包括相互交叉形成
“X”形的第一腹丝和第二腹丝,腹丝贯穿钢丝网架复合外模板体(2.1.1),同一腹丝组的第
一腹丝和第二腹丝的交点位于钢丝网架复合外模板体(2.1.1)内部。
8.根据权利要求1所述的钢丝网架复合外模板现浇混凝土保温系统,其特征在于:所述
连接件(6)包括锚头(6.1)、中空锚杆体(6.2)、限位套(6.3)、端盖(6.4)、螺母(6.5)、凸起
(6.6),中空锚杆体(6.2)的底部可拆卸的连接有锚头(6.1),锚头(6.1)和中空锚杆体(6.2)
的外壁上均设置有凸起(6.6),中空锚杆体(6.2)上开设有竖向槽(6.7),竖向槽(6.7)与中
空锚杆体(6.2)的内腔连通,竖向槽(6.7)沿中空锚杆体(6.2)的长度方向设置,中空锚杆体
(6.2)的上部自上而下依次设置有螺母(6.5)、端盖(6.4)、限位套(6.3),限位套(6.3)为弹
性限位套(6.3),其套设在中空锚杆体
