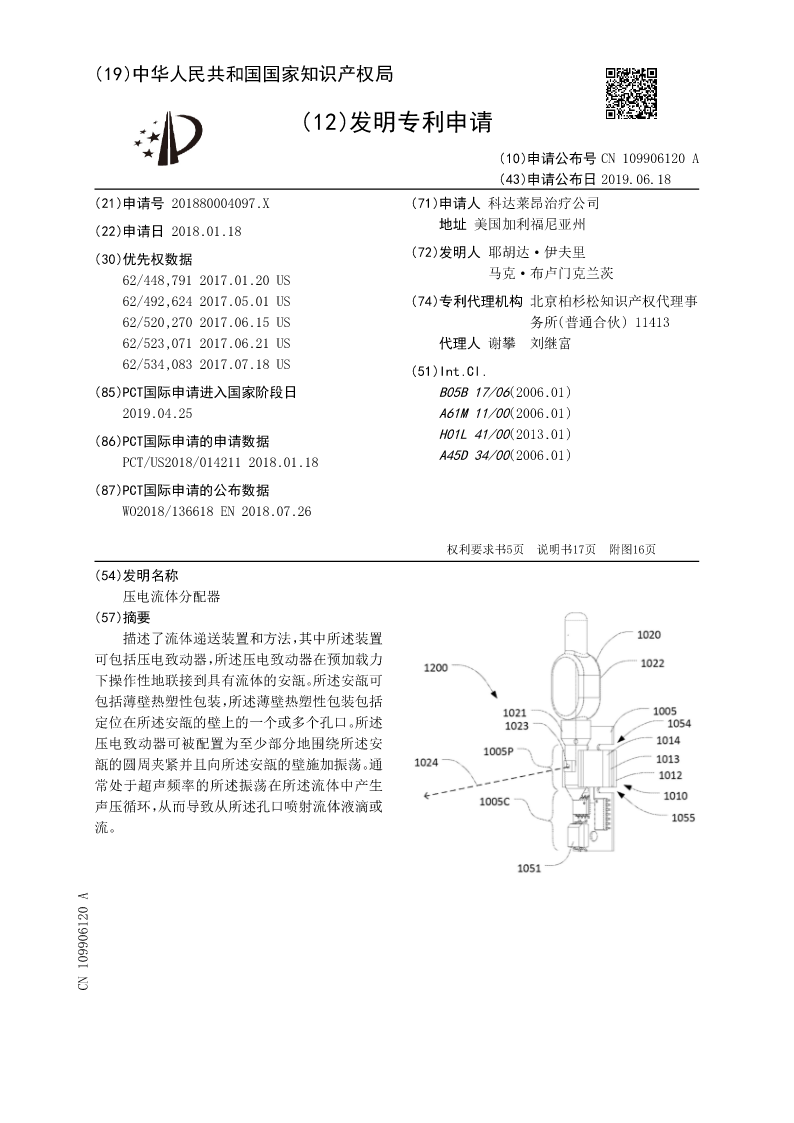

201880004097X压电流体分配器.pdf

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN109906120A
(43)申请公布日2019.06.18
(21)申请号201880004097.X(71)申请人科达莱昂治疗公司
(22)申请日2018.01.18地址美国加利福尼亚州
(30)优先权数据(72)发明人耶胡达·伊夫里
62/448,7912017.01.20US马克·布卢门克兰茨
62/492,6242017.05.01US(74)专利代理机构北京柏杉松知识产权代理事
62/520,2702017.06.15US务所(普通合伙)11413
62/523,0712017.06.21US代理人谢攀刘继富
62/534,0832017.07.18US(51)Int.Cl.
(85)PCT国际申请进入国家阶段日B05B17/06(2006.01)
2019.04.25A61M11/00(2006.01)
(86)PCT国际申请的申请数据H01L41/00(2013.01)
PCT/US2018/0142112018.01.18A45D34/00(2006.01)

(87)PCT国际申请的公布数据
WO2018/136618EN2018.07.26

权利要求书5页说明书17页附图16页
(54)发明名称
压电流体分配器
(57)摘要
描述了流体递送装置和方法，其中所述装置
可包括压电致动器，所述压电致动器在预加载力
下操作性地联接到具有流体的安瓿。所述安瓿可
包括薄壁热塑性包装，所述薄壁热塑性包装包括
定位在所述安瓿的壁上的一个或多个孔口。所述
压电致动器可被配置为至少部分地围绕所述安
瓿的圆周夹紧并且向所述安瓿的壁施加振荡。通
常处于超声频率的所述振荡在所述流体中产生
声压循环，从而导致从所述孔口喷射流体液滴或
流。
CN109906120A

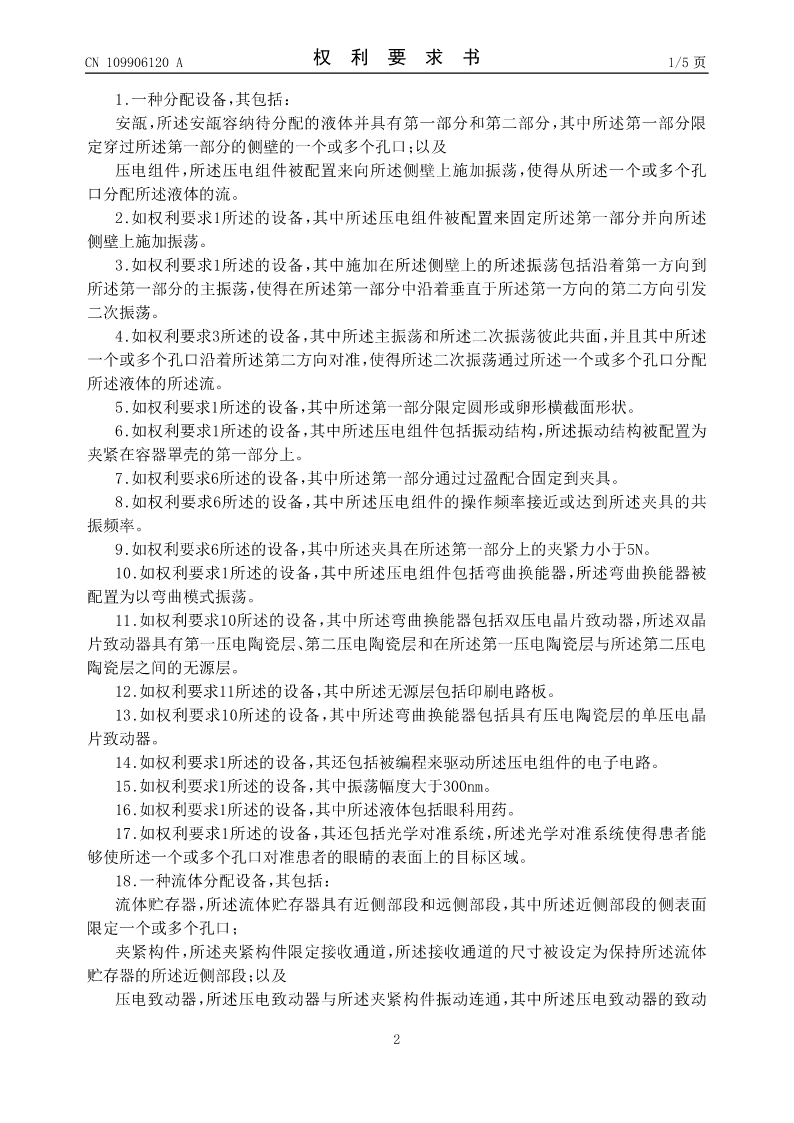

CN109906120A权利要求书1/5页

1.一种分配设备，其包括：
安瓿，所述安瓿容纳待分配的液体并具有第一部分和第二部分，其中所述第一部分限
定穿过所述第一部分的侧壁的一个或多个孔口；以及
压电组件，所述压电组件被配置来向所述侧壁上施加振荡，使得从所述一个或多个孔
口分配所述液体的流。
2.如权利要求1所述的设备，其中所述压电组件被配置来固定所述第一部分并向所述
侧壁上施加振荡。
3.如权利要求1所述的设备，其中施加在所述侧壁上的所述振荡包括沿着第一方向到
所述第一部分的主振荡，使得在所述第一部分中沿着垂直于所述第一方向的第二方向引发
二次振荡。
4.如权利要求3所述的设备，其中所述主振荡和所述二次振荡彼此共面，并且其中所述
一个或多个孔口沿着所述第二方向对准，使得所述二次振荡通过所述一个或多个孔口分配
所述液体的所述流。
5.如权利要求1所述的设备，其中所述第一部分限定圆形或卵形横截面形状。
6.如权利要求1所述的设备，其中所述压电组件包括振动结构，所述振动结构被配置为
夹紧在容器罩壳的第一部分上。
7.如权利要求6所述的设备，其中所述第一部分通过过盈配合固定到夹具。
8.如权利要求6所述的设备，其中所述压电组件的操作频率接近或达到所述夹具的共
振频率。
9.如权利要求6所述的设备，其中所述夹具在所述第一部分上的夹紧力小于5N。
10.如权利要求1所述的设备，其中所述压电组件包括弯曲换能器，所述弯曲换能器被
配置为以弯曲模式振荡。
11.如权利要求10所述的设备，其中所述弯曲换能器包括双压电晶片致动器，所述双晶
片致动器具有第一压电陶瓷层、第二压电陶瓷层和在所述第一压电陶瓷层与所述第二压电
陶瓷层之间的无源层。
12.如权利要求11所述的设备，其中所述无源层包括印刷电路板。
13.如权利要求10所述的设备，其中所述弯曲换能器包括具有压电陶瓷层的单压电晶
片致动器。
14.如权利要求1所述的设备，其还包括被编程来驱动所述压电组件的电子电路。
15.如权利要求1所述的设备，其中振荡幅度大于300nm。
16.如权利要求1所述的设备，其中所述液体包括眼科用药。
17.如权利要求1所述的设备，其还包括光学对准系统，所述光学对准系统使得患者能
够使所述一个或多个孔口对准患者的眼睛的表面上的目标区域。
18.一种流体分配设备，其包括：
流体贮存器，所述流体贮存器具有近侧部段和远侧部段，其中所述近侧部段的侧表面
限定一个或多个孔口；
夹紧构件，所述夹紧构件限定接收通道，所述接收通道的尺寸被设定为保持所述流体
贮存器的所述近侧部段；以及
压电致动器，所述压电致动器与所述夹紧构件振动连通，其中所述压电致动器的致动

2

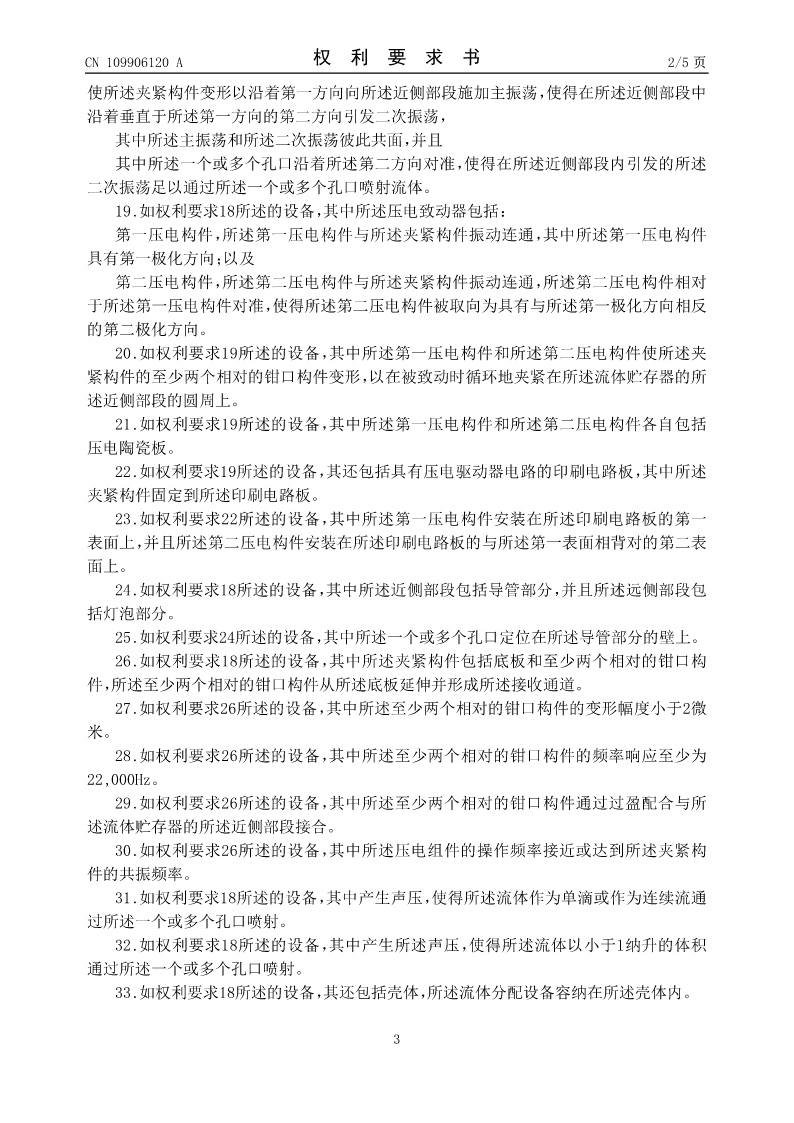

CN109906120A权利要求书2/5页
使所述夹紧构件变形以沿着第一方向向所述近侧部段施加主振荡，使得在所述近侧部段中
沿着垂直于所述第一方向的第二方向引发二次振荡，
