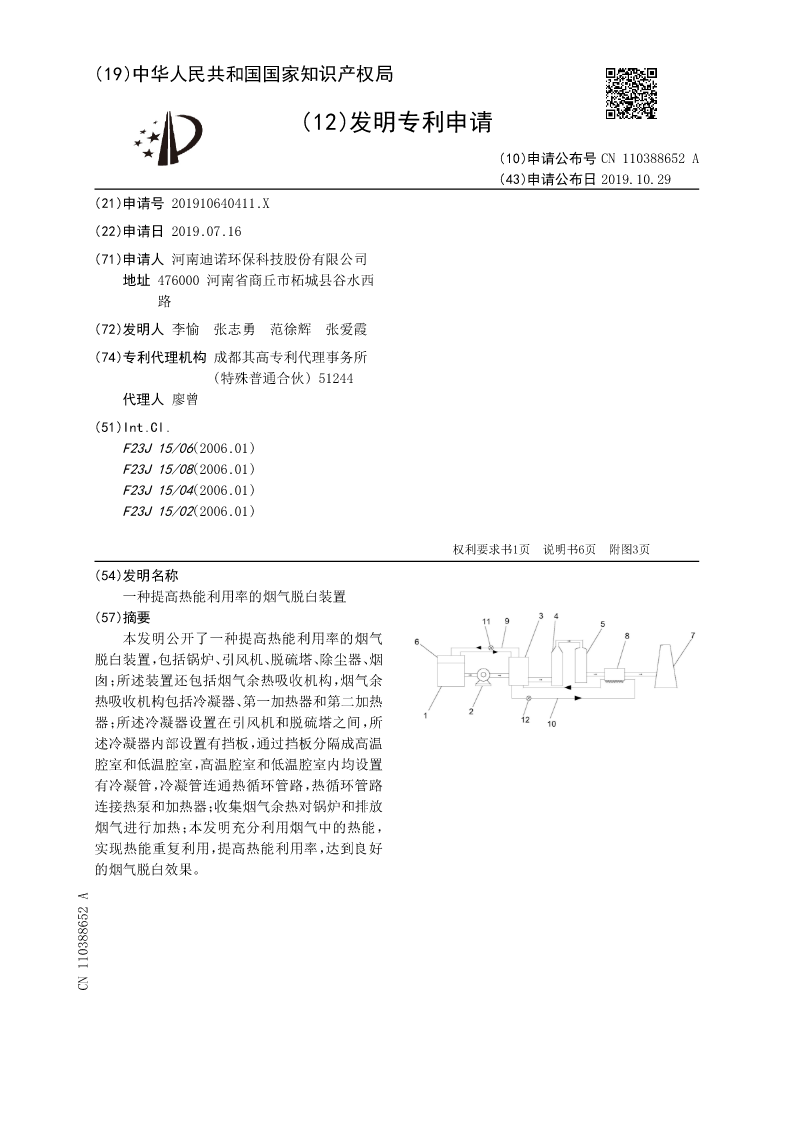

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN110388652A
(43)申请公布日2019.10.29
(21)申请号201910640411.X
(22)申请日2019.07.16
(71)申请人河南迪诺环保科技股份有限公司
地址476000河南省商丘市柘城县谷水西
路
(72)发明人李愉张志勇范徐辉张爱霞
(74)专利代理机构成都其高专利代理事务所
(特殊普通合伙)51244
代理人廖曾
(51)Int.Cl.
F23J15/06(2006.01)
F23J15/08(2006.01)
F23J15/04(2006.01)
F23J15/02(2006.01)

权利要求书1页说明书6页附图3页
(54)发明名称
一种提高热能利用率的烟气脱白装置
(57)摘要
本发明公开了一种提高热能利用率的烟气
脱白装置，包括锅炉、引风机、脱硫塔、除尘器、烟
囱；所述装置还包括烟气余热吸收机构，烟气余
热吸收机构包括冷凝器、第一加热器和第二加热
器；所述冷凝器设置在引风机和脱硫塔之间，所
述冷凝器内部设置有挡板，通过挡板分隔成高温
腔室和低温腔室，高温腔室和低温腔室内均设置
有冷凝管，冷凝管连通热循环管路，热循环管路
连接热泵和加热器；收集烟气余热对锅炉和排放
烟气进行加热；本发明充分利用烟气中的热能，
实现热能重复利用，提高热能利用率，达到良好
的烟气脱白效果。
CN110388652A

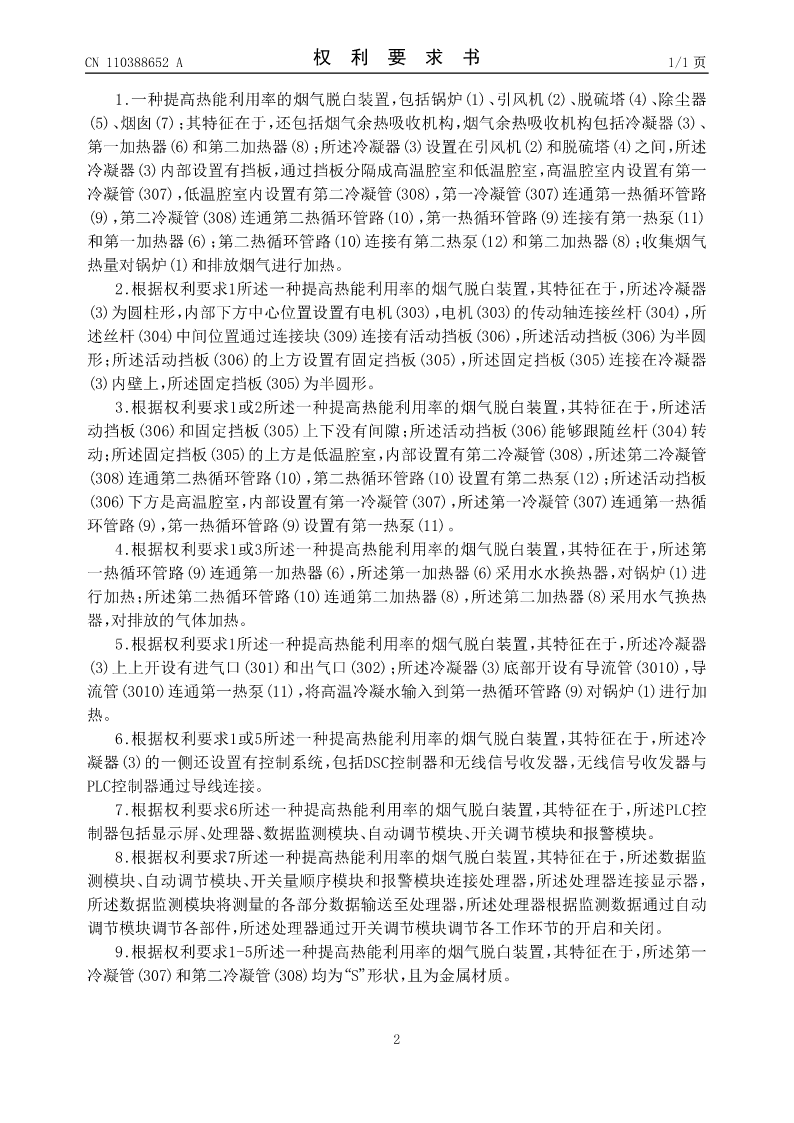

CN110388652A权利要求书1/1页

1.一种提高热能利用率的烟气脱白装置，包括锅炉(1)、引风机(2)、脱硫塔(4)、除尘器
(5)、烟囱(7)；其特征在于，还包括烟气余热吸收机构，烟气余热吸收机构包括冷凝器(3)、
第一加热器(6)和第二加热器(8)；所述冷凝器(3)设置在引风机(2)和脱硫塔(4)之间，所述
冷凝器(3)内部设置有挡板，通过挡板分隔成高温腔室和低温腔室，高温腔室内设置有第一
冷凝管(307)，低温腔室内设置有第二冷凝管(308)，第一冷凝管(307)连通第一热循环管路
(9)，第二冷凝管(308)连通第二热循环管路(10)，第一热循环管路(9)连接有第一热泵(11)
和第一加热器(6)；第二热循环管路(10)连接有第二热泵(12)和第二加热器(8)；收集烟气
热量对锅炉(1)和排放烟气进行加热。
2.根据权利要求1所述一种提高热能利用率的烟气脱白装置，其特征在于，所述冷凝器
(3)为圆柱形，内部下方中心位置设置有电机(303)，电机(303)的传动轴连接丝杆(304)，所
述丝杆(304)中间位置通过连接块(309)连接有活动挡板(306)，所述活动挡板(306)为半圆
形；所述活动挡板(306)的上方设置有固定挡板(305)，所述固定挡板(305)连接在冷凝器
(3)内壁上，所述固定挡板(305)为半圆形。
3.根据权利要求1或2所述一种提高热能利用率的烟气脱白装置，其特征在于，所述活
动挡板(306)和固定挡板(305)上下没有间隙；所述活动挡板(306)能够跟随丝杆(304)转
动；所述固定挡板(305)的上方是低温腔室，内部设置有第二冷凝管(308)，所述第二冷凝管
(308)连通第二热循环管路(10)，第二热循环管路(10)设置有第二热泵(12)；所述活动挡板
(306)下方是高温腔室，内部设置有第一冷凝管(307)，所述第一冷凝管(307)连通第一热循
环管路(9)，第一热循环管路(9)设置有第一热泵(11)。
4.根据权利要求1或3所述一种提高热能利用率的烟气脱白装置，其特征在于，所述第
一热循环管路(9)连通第一加热器(6)，所述第一加热器(6)采用水水换热器，对锅炉(1)进
行加热；所述第二热循环管路(10)连通第二加热器(8)，所述第二加热器(8)采用水气换热
器，对排放的气体加热。
5.根据权利要求1所述一种提高热能利用率的烟气脱白装置，其特征在于，所述冷凝器
(3)上上开设有进气口(301)和出气口(302)；所述冷凝器(3)底部开设有导流管(3010)，导
流管(3010)连通第一热泵(11)，将高温冷凝水输入到第一热循环管路(9)对锅炉(1)进行加
热。
6.根据权利要求1或5所述一种提高热能利用率的烟气脱白装置，其特征在于，所述冷
凝器(3)的一侧还设置有控制系统，包括DSC控制器和无线信号收发器，无线信号收发器与
PLC控制器通过导线连接。
7.根据权利要求6所述一种提高热能利用率的烟气脱白装置，其特征在于，所述PLC控
制器包括显示屏、处理器、数据监测模块、自动调节模块、开关调节模块和报警模块。
8.根据权利要求7所述一种提高热能利用率的烟气脱白装置，其特征在于，所述数据监
测模块、自动调节模块、开关量顺序模块和报警模块连接处理器，所述处理
