202021301528X一种四氧化三锰反应釜.pdf

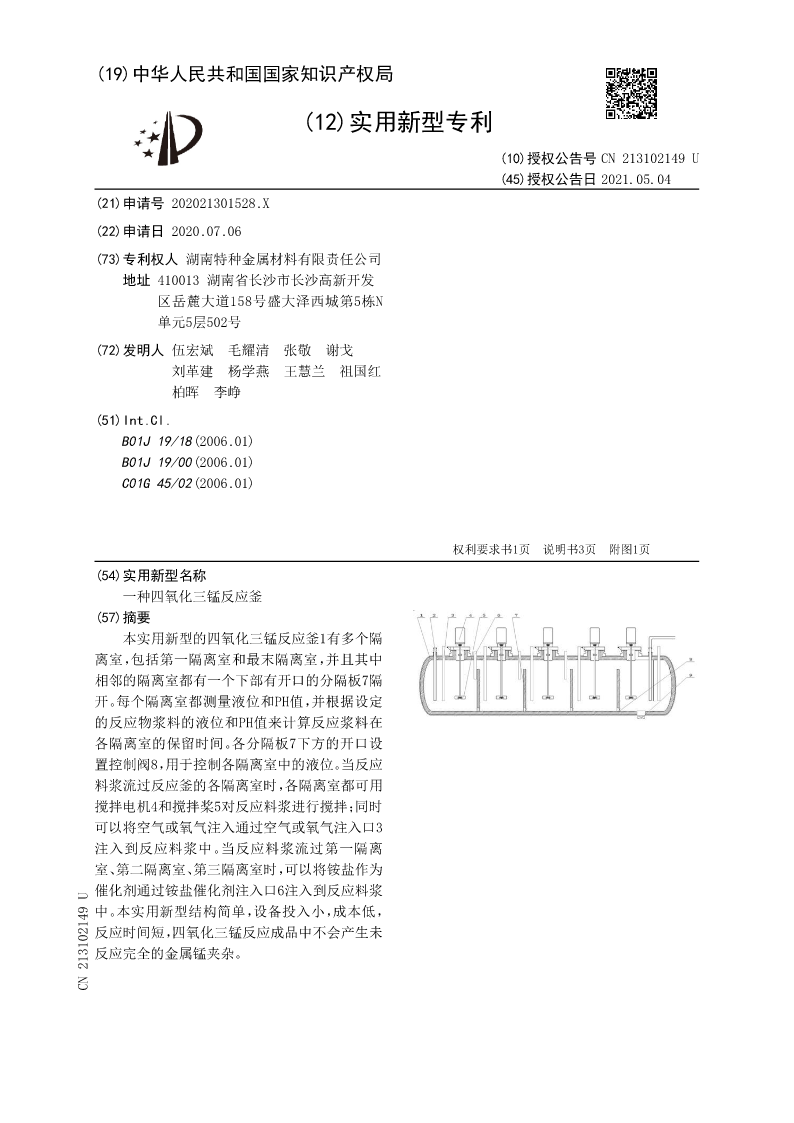

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213102149U
(45)授权公告日2021.05.04
(21)申请号202021301528.X
(22)申请日2020.07.06
(73)专利权人湖南特种金属材料有限责任公司
地址410013湖南省长沙市长沙高新开发
区岳麓大道158号盛大泽西城第5栋N
单元5层502号
(72)发明人伍宏斌毛耀清张敬谢戈
刘革建杨学燕王慧兰祖国红
柏晖李峥
(51)Int.Cl.
B01J19/18(2006.01)
B01J19/00(2006.01)
C01G45/02(2006.01)

权利要求书1页说明书3页附图1页
(54)实用新型名称
一种四氧化三锰反应釜
(57)摘要
本实用新型的四氧化三锰反应釜1有多个隔
离室，包括第一隔离室和最末隔离室，并且其中
相邻的隔离室都有一个下部有开口的分隔板7隔
开。每个隔离室都测量液位和PH值，并根据设定
的反应物浆料的液位和PH值来计算反应浆料在
各隔离室的保留时间。各分隔板7下方的开口设
置控制阀8，用于控制各隔离室中的液位。当反应
料浆流过反应釜的各隔离室时，各隔离室都可用
搅拌电机4和搅拌桨5对反应料浆进行搅拌；同时
可以将空气或氧气注入通过空气或氧气注入口3
注入到反应料浆中。当反应料浆流过第一隔离
室、第二隔离室、第三隔离室时，可以将铵盐作为
催化剂通过铵盐催化剂注入口6注入到反应料浆
中。本实用新型结构简单，设备投入小，成本低，
反应时间短，四氧化三锰反应成品中不会产生未
反应完全的金属锰夹杂。
CN213102149U

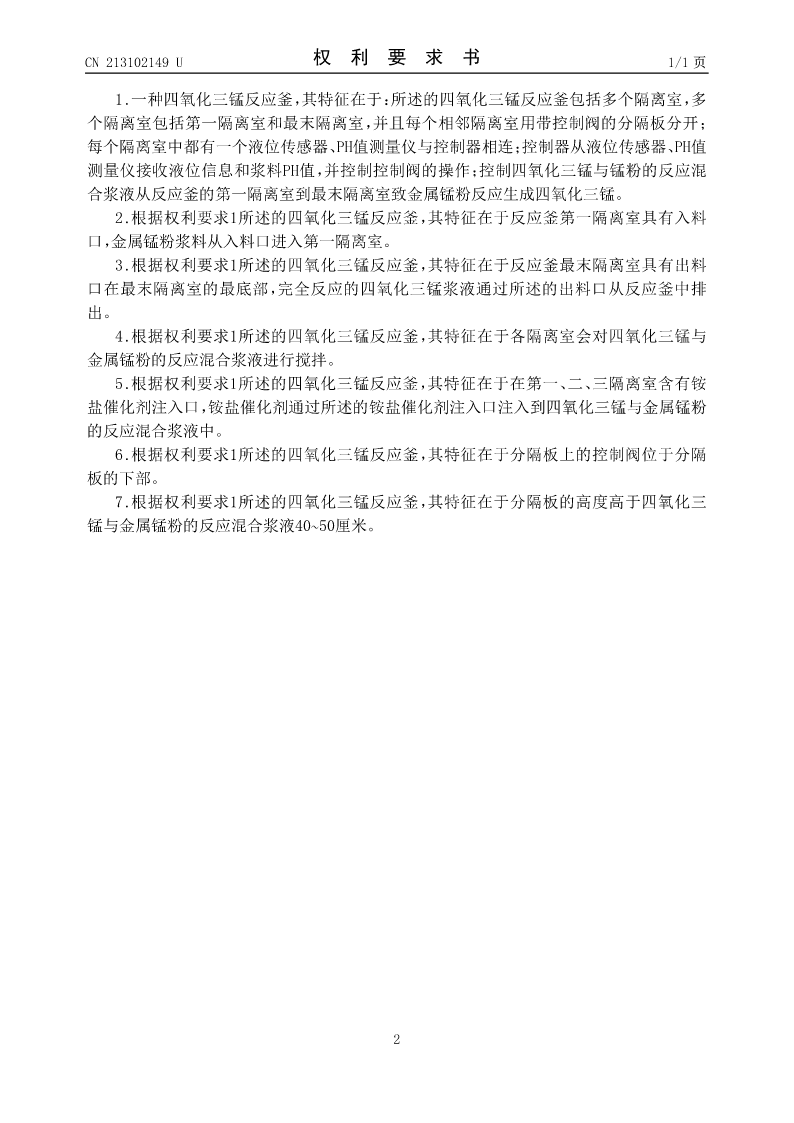

CN213102149U权利要求书1/1页

1.一种四氧化三锰反应釜，其特征在于：所述的四氧化三锰反应釜包括多个隔离室，多
个隔离室包括第一隔离室和最末隔离室，并且每个相邻隔离室用带控制阀的分隔板分开；
每个隔离室中都有一个液位传感器、PH值测量仪与控制器相连；控制器从液位传感器、PH值
测量仪接收液位信息和浆料PH值，并控制控制阀的操作；控制四氧化三锰与锰粉的反应混
合浆液从反应釜的第一隔离室到最末隔离室致金属锰粉反应生成四氧化三锰。
2.根据权利要求1所述的四氧化三锰反应釜，其特征在于反应釜第一隔离室具有入料
口，金属锰粉浆料从入料口进入第一隔离室。
3.根据权利要求1所述的四氧化三锰反应釜，其特征在于反应釜最末隔离室具有出料
口在最末隔离室的最底部，完全反应的四氧化三锰浆液通过所述的出料口从反应釜中排
出。
4.根据权利要求1所述的四氧化三锰反应釜，其特征在于各隔离室会对四氧化三锰与
金属锰粉的反应混合浆液进行搅拌。
5.根据权利要求1所述的四氧化三锰反应釜，其特征在于在第一、二、三隔离室含有铵
盐催化剂注入口，铵盐催化剂通过所述的铵盐催化剂注入口注入到四氧化三锰与金属锰粉
的反应混合浆液中。
6.根据权利要求1所述的四氧化三锰反应釜，其特征在于分隔板上的控制阀位于分隔
板的下部。
7.根据权利要求1所述的四氧化三锰反应釜，其特征在于分隔板的高度高于四氧化三
锰与金属锰粉的反应混合浆液40~50厘米。

2

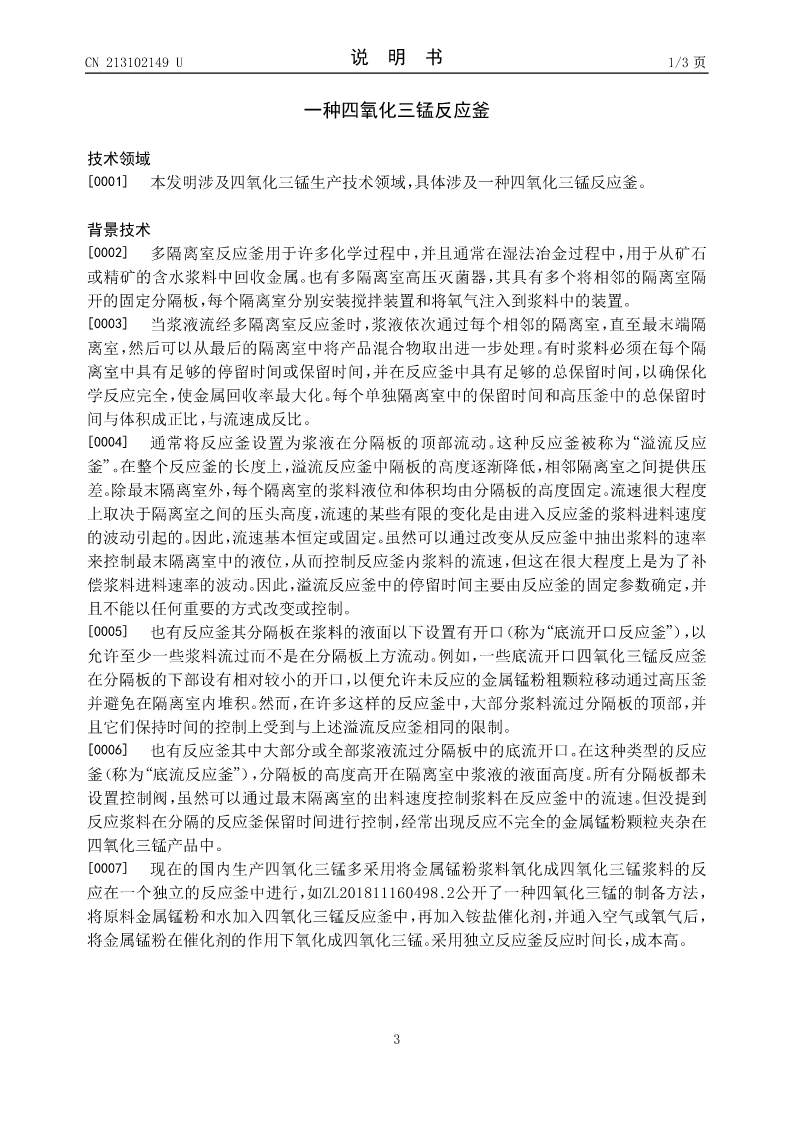

CN213102149U说明书1/3页

一种四氧化三锰反应釜

技术领域
[0001]本发明涉及四氧化三锰生产技术领域，具体涉及一种四氧化三锰反应釜。

背景技术
[0002]多隔离室反应釜用于许多化学过程中，并且通常在湿法冶金过程中，用于从矿石
或精矿的含水浆料中回收金属。也有多隔离室高压灭菌器，其具有多个将相邻的隔离室隔
开的固定分隔板，每个隔离室分别安装搅拌装置和将氧气注入到浆料中的装置。
[0003]当浆液流经多隔离室反应釜时，浆液依次通过每个相邻的隔离室，直至最末端隔
离室，然后可以从最后的隔离室中将产品混合物取出进一步处理。有时浆料必须在每个隔
离室中具有足够的停留时间或保留时间，并在反应釜中具有足够的总保留时间，以确保化
学反应完全，使金属回收率最大化。每个单独隔离室中的保留时间和高压釜中的总保留时
间与体积成正比，与流速成反比。
[0004]通常将反应釜设置为浆液在分隔板的顶部流动。这种反应釜被称为“溢流反应
釜”。在整个反应釜的长度上，溢流反应釜中隔板的高度逐渐降低，相邻隔离室之间提供压
差。除最末隔离室外，每个隔离室的浆料液位和体积均由分隔板的高度固定。流速很大程度
上取决于隔离室之间的压头高度，流速的某些有限的变化是由进入反应釜的浆料进料速度
的波动引起的。因此，流速基本恒定或固定。虽然可以通过改变从反应釜中抽出浆料的速率
来控制最末隔离室中的液位，从而控制反应釜内浆料的流速，但这在很大程度上是为了补
偿浆料进料速率的波动。因此，溢流反应釜中的停留时间主要由反应釜的固定参数确定，并

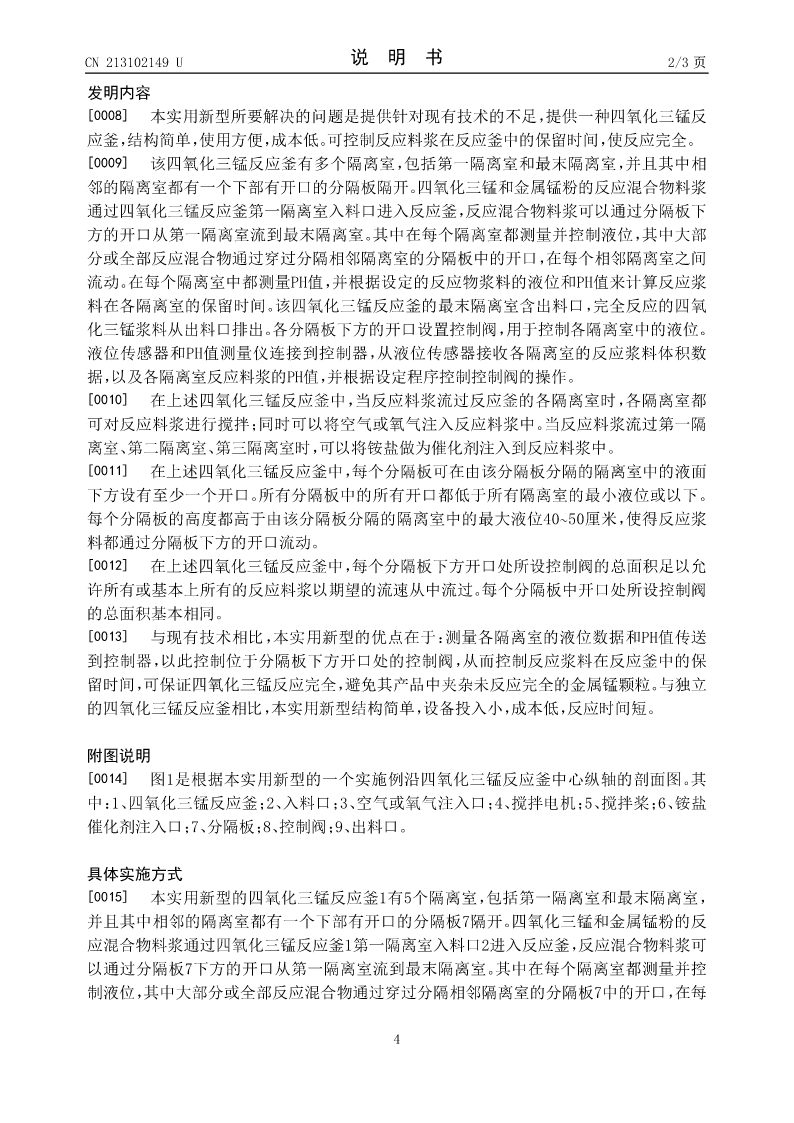

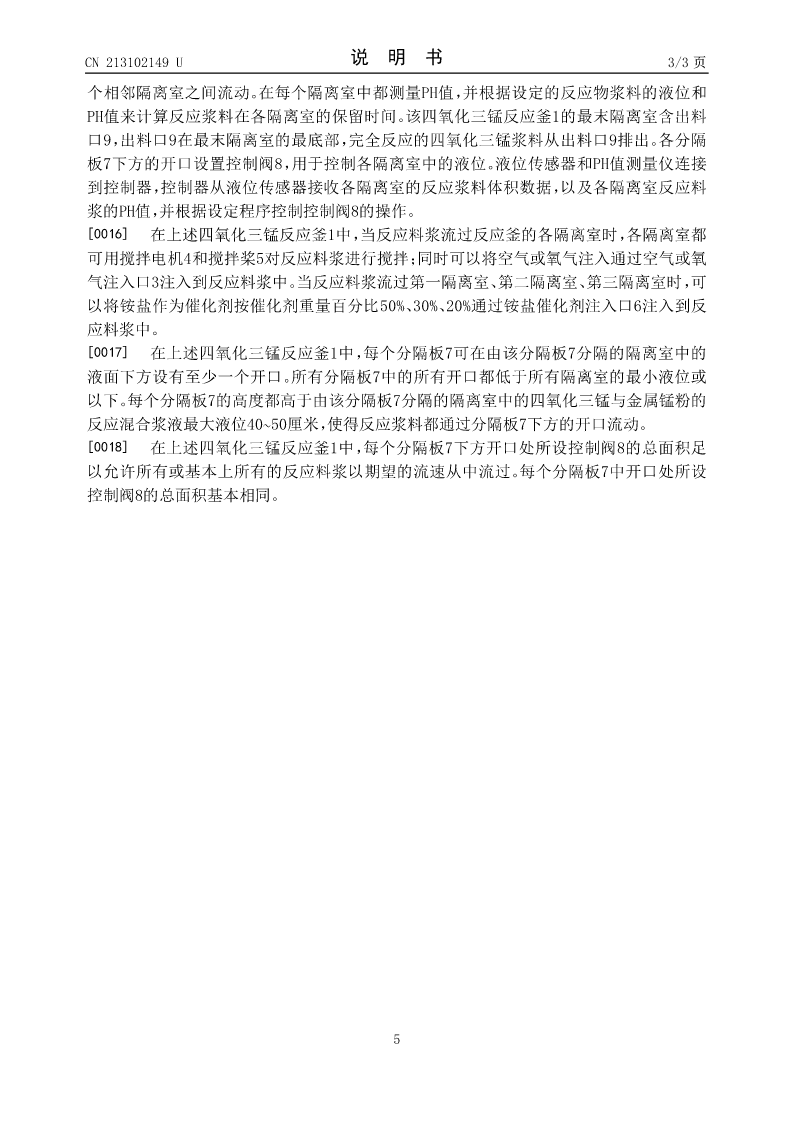

且不能以任何重要的方式改变或控制。
