202110561023X一种用于无线输电高频E类整流器并联电路及控制方法.pdf

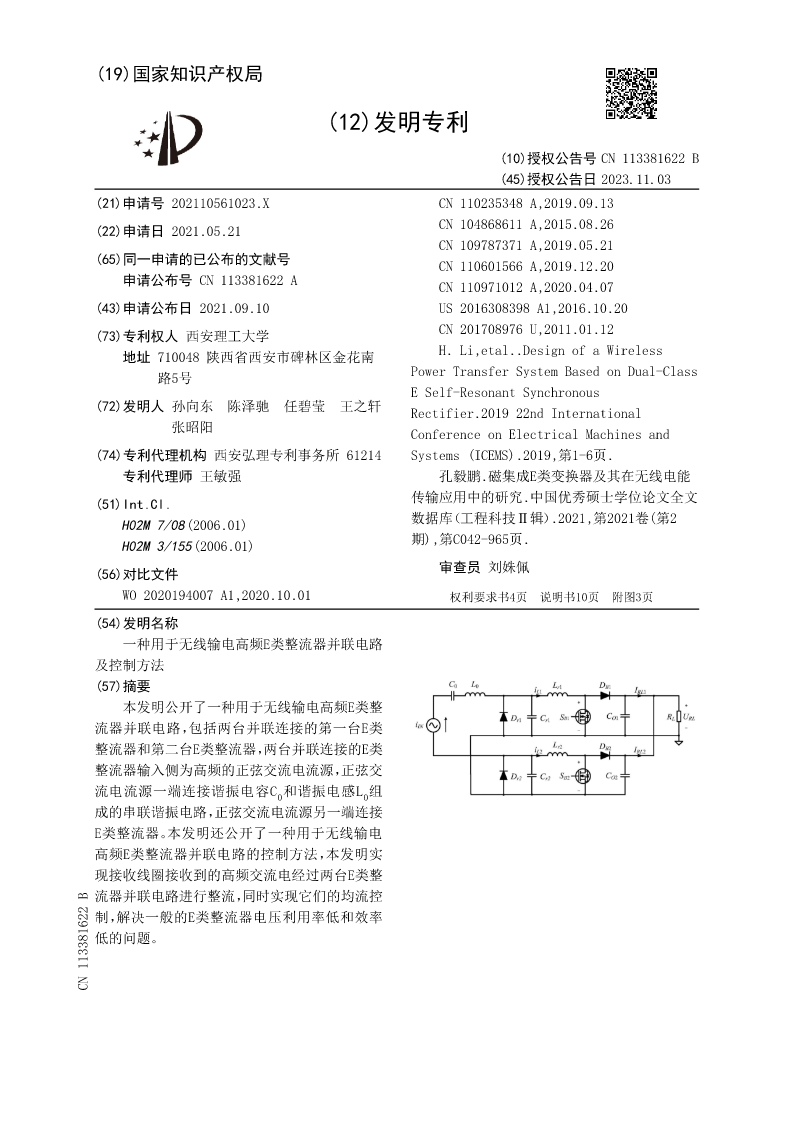

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN113381622B
(45)授权公告日2023.11.03
(21)申请号202110561023.XCN110235348A,2019.09.13
(22)申请日2021.05.21CN104868611A,2015.08.26
CN109787371A,2019.05.21
(65)同一申请的已公布的文献号CN110601566A,2019.12.20
申请公布号CN113381622ACN110971012A,2020.04.07
(43)申请公布日2021.09.10US2016308398A1,2016.10.20
(73)专利权人西安理工大学CN201708976U,2011.01.12
地址710048陕西省西安市碑林区金花南H.Li,etal..DesignofaWireless
路5号PowerTransferSystemBasedonDual-Class
ESelf-ResonantSynchronous
(72)发明人孙向东陈泽驰任碧莹王之轩Rectifier.201922ndInternational
张昭阳ConferenceonElectricalMachinesand
(74)专利代理机构西安弘理专利事务所61214Systems(ICEMS).2019,第1-6页.
专利代理师王敏强孔毅鹏.磁集成E类变换器及其在无线电能
(51)Int.Cl.传输应用中的研究.中国优秀硕士学位论文全文
H02M7/08(2006.01)数据库（工程科技Ⅱ辑）.2021,第2021卷(第2
H02M3/155(2006.01)期),第C042-965页.
(56)对比文件审查员刘姝佩
WO2020194007A1,2020.10.01权利要求书4页说明书10页附图3页
(54)发明名称
一种用于无线输电高频E类整流器并联电路
及控制方法
(57)摘要
本发明公开了一种用于无线输电高频E类整
流器并联电路，包括两台并联连接的第一台E类
整流器和第二台E类整流器，两台并联连接的E类
整流器输入侧为高频的正弦交流电流源，正弦交

流电流源一端连接谐振电容C0和谐振电感L0组
成的串联谐振电路，正弦交流电流源另一端连接
E类整流器。本发明还公开了一种用于无线输电
高频E类整流器并联电路的控制方法，本发明实
现接收线圈接收到的高频交流电经过两台E类整
流器并联电路进行整流，同时实现它们的均流控
制，解决一般的E类整流器电压利用率低和效率
低的问题。
CN113381622B

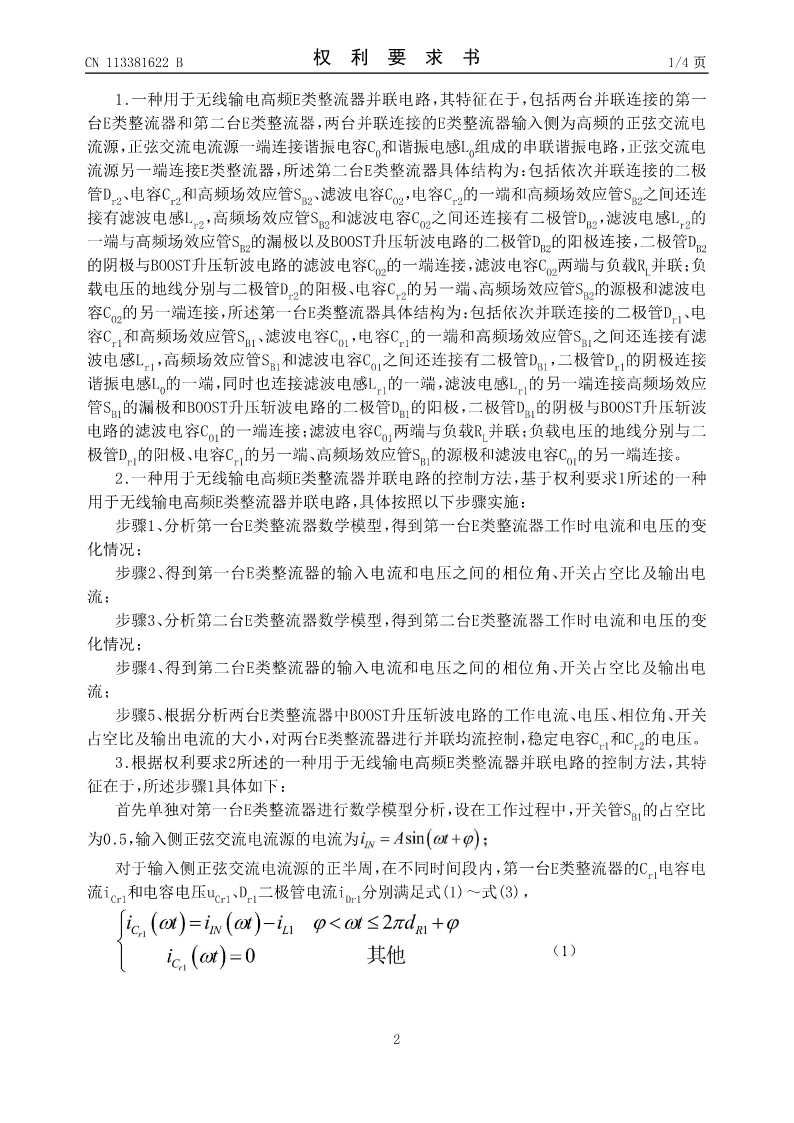

CN113381622B权利要求书1/4页

1.一种用于无线输电高频E类整流器并联电路，其特征在于，包括两台并联连接的第一
台E类整流器和第二台E类整流器，两台并联连接的E类整流器输入侧为高频的正弦交流电

流源，正弦交流电流源一端连接谐振电容C0和谐振电感L0组成的串联谐振电路，正弦交流电
流源另一端连接E类整流器，所述第二台E类整流器具体结构为：包括依次并联连接的二极

管Dr2、电容Cr2和高频场效应管SB2、滤波电容CO2，电容Cr2的一端和高频场效应管SB2之间还连

接有滤波电感Lr2，高频场效应管SB2和滤波电容CO2之间还连接有二极管DB2，滤波电感Lr2的

一端与高频场效应管SB2的漏极以及BOOST升压斩波电路的二极管DB2的阳极连接，二极管DB2

的阴极与BOOST升压斩波电路的滤波电容CO2的一端连接，滤波电容CO2两端与负载RL并联；负

载电压的地线分别与二极管Dr2的阳极、电容Cr2的另一端、高频场效应管SB2的源极和滤波电

容CO2的另一端连接，所述第一台E类整流器具体结构为：包括依次并联连接的二极管Dr1、电

容Cr1和高频场效应管SB1、滤波电容CO1，电容Cr1的一端和高频场效应管SB1之间还连接有滤

波电感Lr1，高频场效应管SB1和滤波电容CO1之间还连接有二极管DB1，二极管Dr1的阴极连接

谐振电感L0的一端，同时也连接滤波电感Lr1的一端，滤波电感Lr1的另一端连接高频场效应

管SB1的漏极和BOOST升压斩波电路的二极管DB1的阳极，二极管DB1的阴极与BOOST升压斩波

电路的滤波电容CO1的一端连接；滤波电容CO1两端与负载RL并联；负载电压的地线分别与二

极管Dr1的阳极、电容Cr1的另一端、高频场效应管SB1的源极和滤波电容CO1的另一端连接。
2.一种用于无线输电高频E类整流器并联电路的控制方法，基于权利要求1所述的一种
用于无线输电高频E类整流器并联电路，具体按照以下步骤实施：
步骤1、分析第一台E类整流器数学模型，得到第一台E类整流器工作时电流和电压的变
化情况；
步骤2、得到第一台E类整流器的输入
