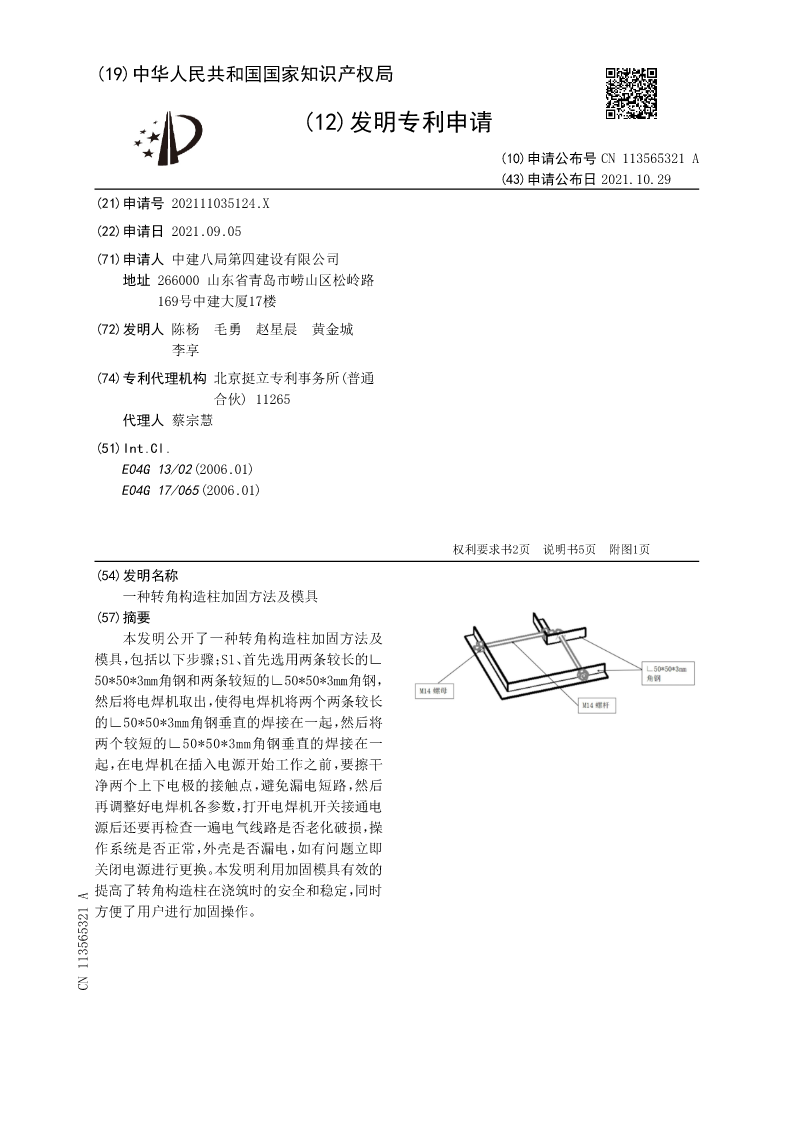

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN113565321A
(43)申请公布日2021.10.29
(21)申请号202111035124.X
(22)申请日2021.09.05
(71)申请人中建八局第四建设有限公司
地址266000山东省青岛市崂山区松岭路
169号中建大厦17楼
(72)发明人陈杨毛勇赵星晨黄金城
李享
(74)专利代理机构北京挺立专利事务所(普通
合伙)11265
代理人蔡宗慧
(51)Int.Cl.
E04G13/02(2006.01)
E04G17/065(2006.01)

权利要求书2页说明书5页附图1页
(54)发明名称
一种转角构造柱加固方法及模具
(57)摘要
本发明公开了一种转角构造柱加固方法及
模具，包括以下步骤；S1、首先选用两条较长的∟
50*50*3mm角钢和两条较短的∟50*50*3mm角钢，
然后将电焊机取出，使得电焊机将两个两条较长
的∟50*50*3mm角钢垂直的焊接在一起，然后将
两个较短的∟50*50*3mm角钢垂直的焊接在一
起，在电焊机在插入电源开始工作之前，要擦干
净两个上下电极的接触点，避免漏电短路，然后
再调整好电焊机各参数，打开电焊机开关接通电
源后还要再检查一遍电气线路是否老化破损，操
作系统是否正常，外壳是否漏电，如有问题立即
关闭电源进行更换。本发明利用加固模具有效的
提高了转角构造柱在浇筑时的安全和稳定，同时
方便了用户进行加固操作。
CN113565321A

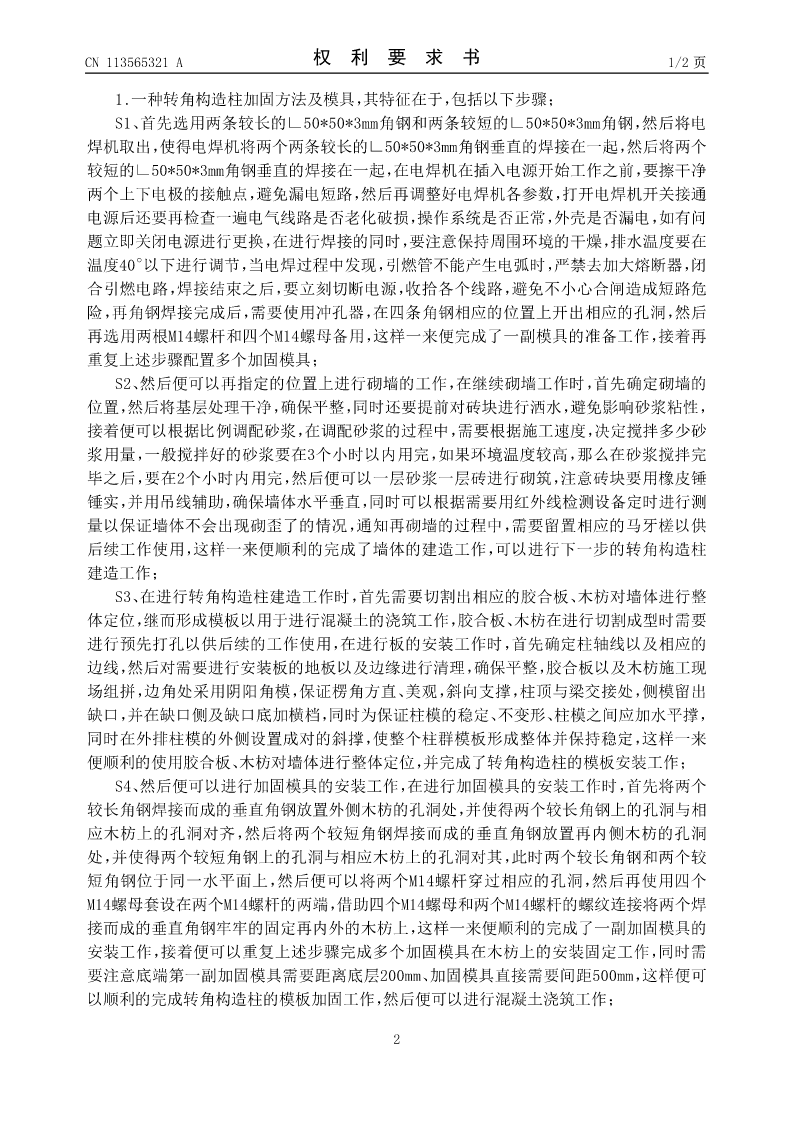

CN113565321A权利要求书1/2页

1.一种转角构造柱加固方法及模具，其特征在于，包括以下步骤；

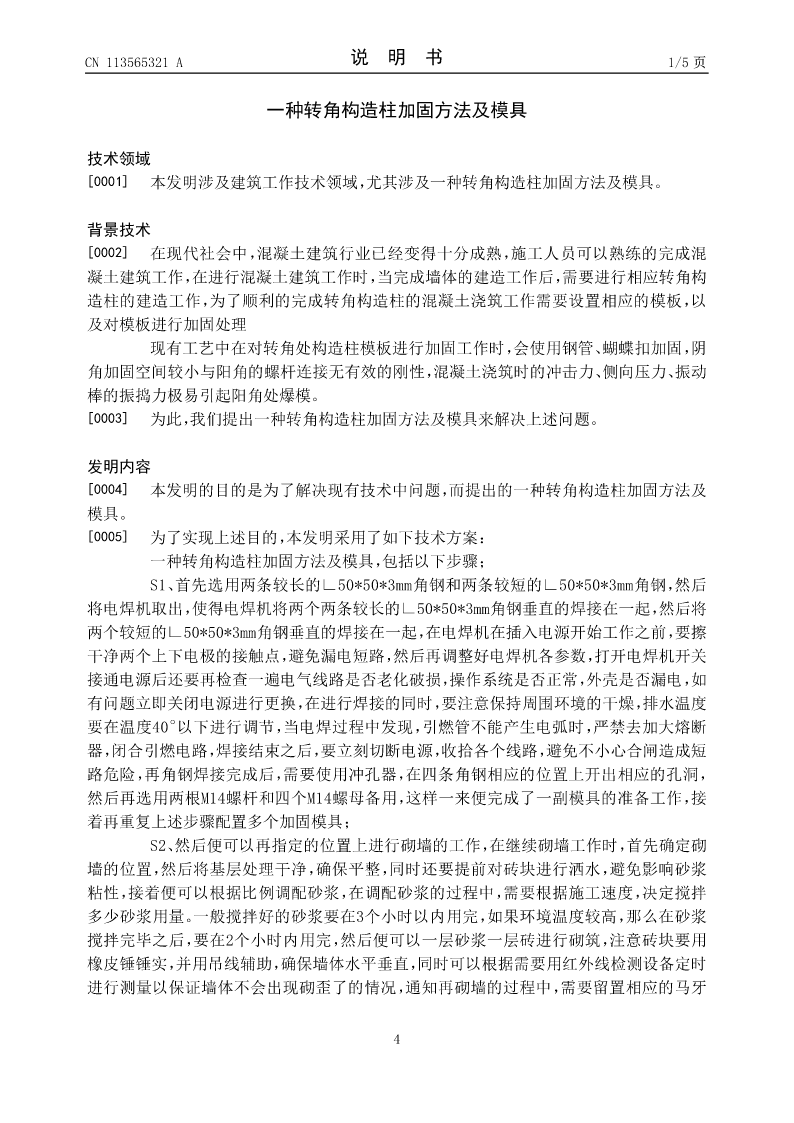

S1、首先选用两条较长的∟50*50*3mm角钢和两条较短的∟50*50*3mm角钢，然后将电
焊机取出，使得电焊机将两个两条较长的∟50*50*3mm角钢垂直的焊接在一起，然后将两个
较短的∟50*50*3mm角钢垂直的焊接在一起，在电焊机在插入电源开始工作之前，要擦干净
两个上下电极的接触点，避免漏电短路，然后再调整好电焊机各参数，打开电焊机开关接通
电源后还要再检查一遍电气线路是否老化破损，操作系统是否正常，外壳是否漏电，如有问
题立即关闭电源进行更换，在进行焊接的同时，要注意保持周围环境的干燥，排水温度要在
温度40°以下进行调节，当电焊过程中发现，引燃管不能产生电弧时，严禁去加大熔断器，闭
合引燃电路，焊接结束之后，要立刻切断电源，收拾各个线路，避免不小心合闸造成短路危
险，再角钢焊接完成后，需要使用冲孔器，在四条角钢相应的位置上开出相应的孔洞，然后
再选用两根M14螺杆和四个M14螺母备用，这样一来便完成了一副模具的准备工作，接着再
重复上述步骤配置多个加固模具；
S2、然后便可以再指定的位置上进行砌墙的工作，在继续砌墙工作时，首先确定砌墙的
位置，然后将基层处理干净，确保平整，同时还要提前对砖块进行洒水，避免影响砂浆粘性，
接着便可以根据比例调配砂浆，在调配砂浆的过程中，需要根据施工速度，决定搅拌多少砂
浆用量，一般搅拌好的砂浆要在3个小时以内用完，如果环境温度较高，那么在砂浆搅拌完
毕之后，要在2个小时内用完，然后便可以一层砂浆一层砖进行砌筑，注意砖块要用橡皮锤
锤实，并用吊线辅助，确保墙体水平垂直，同时可以根据需要用红外线检测设备定时进行测
量以保证墙体不会出现砌歪了的情况，通知再砌墙的过程中，需要留置相应的马牙槎以供
后续工作使用，这样一来便顺利的完成了墙体的建造工作，可以进行下一步的转角构造柱
建造工作；

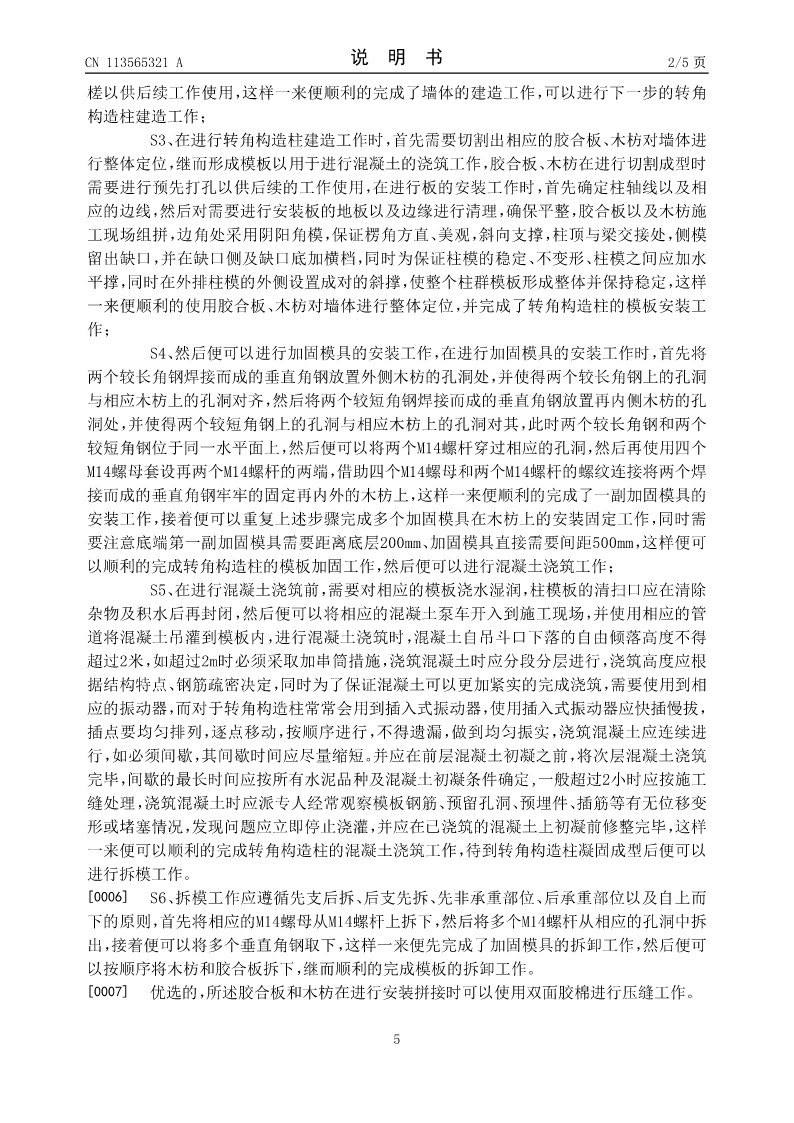

S3、在进行转角构造柱建造工作时，首先需要切割出相应的胶合板、木枋对墙体进行整
体定位，继而形成模板以用于进行混凝土的浇筑工作，胶合板、木枋在进行切割成型时需要
进行预先打孔以供后续的工作使用，在进行板的安装工作时，首先确定柱轴线以及相应的
边线，然后对需要进行安装板的地板以及边缘进行清理，确保平整，胶合板以及木枋施工现
场组拼，边角处采用阴阳角模，保证楞角方直、美观，斜向支撑，柱顶与梁交接处，侧模留出
缺口，并在缺口侧及缺口底加横档，同时为保证柱模的稳定、不变形、柱模之间应加水平撑，
同时在外排柱模的外侧设置成对的斜撑，使整个柱群模板形成整体并保持稳定，这样一来
便顺利的使用胶合板、木枋对墙体进行整体定位，并完成了转角构造柱的模板安装工作；
S4、然后便可以进行加固模具的安装工作，在进行加固模具的安装工作时，首先将两个
较长角钢焊接而成的垂直角钢放置外侧木枋的孔洞处，并使得两个较长角钢上的孔洞与相
应木枋上的孔洞对齐，然后将两个较短角钢焊接而成的垂直角钢放置再内侧木枋的孔洞
处，并使得两个较短角钢上的孔洞与相应木枋上的孔洞对其，此时两个较长角钢和两个较

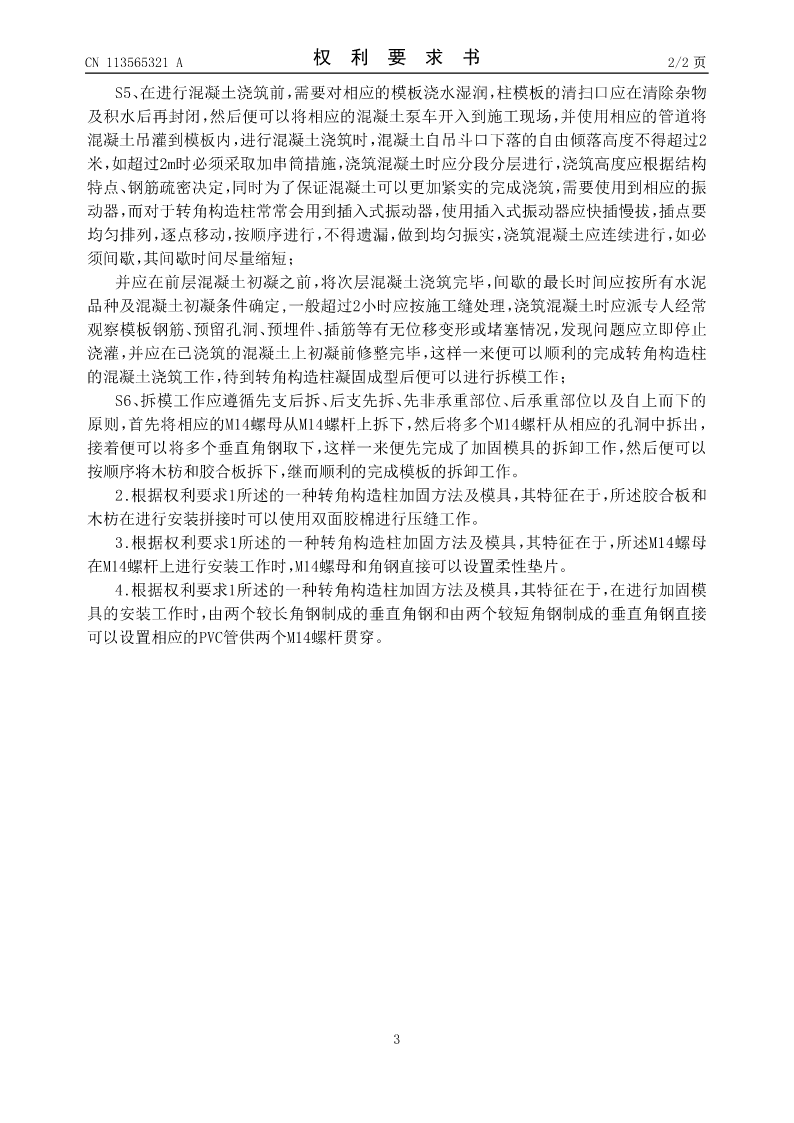

短角钢位于同一水平面上，然后便可以将两个M14螺杆穿过
