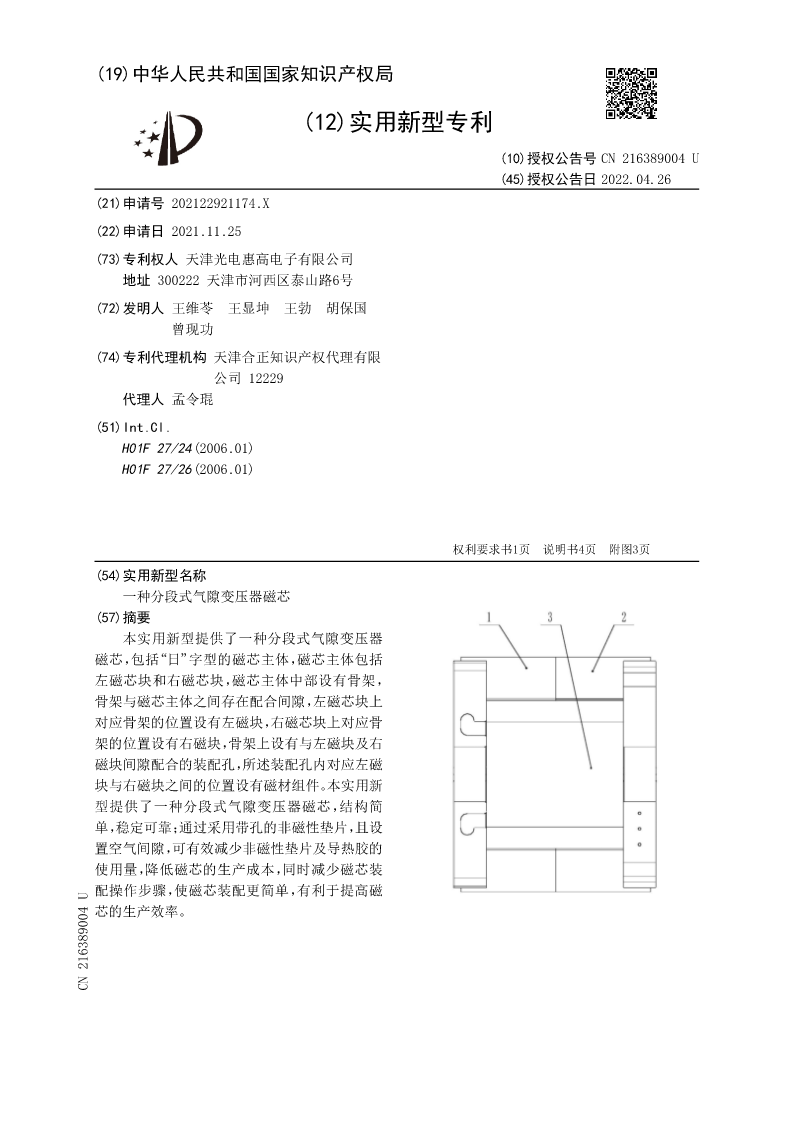

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN216389004U
(45)授权公告日2022.04.26
(21)申请号202122921174.X
(22)申请日2021.11.25
(73)专利权人天津光电惠高电子有限公司
地址300222天津市河西区泰山路6号
(72)发明人王维苓王显坤王勃胡保国
曾现功
(74)专利代理机构天津合正知识产权代理有限
公司12229
代理人孟令琨
(51)Int.Cl.
H01F27/24(2006.01)
H01F27/26(2006.01)

权利要求书1页说明书4页附图3页
(54)实用新型名称
一种分段式气隙变压器磁芯
(57)摘要
本实用新型提供了一种分段式气隙变压器
磁芯，包括“日”字型的磁芯主体，磁芯主体包括
左磁芯块和右磁芯块，磁芯主体中部设有骨架，
骨架与磁芯主体之间存在配合间隙，左磁芯块上
对应骨架的位置设有左磁块，右磁芯块上对应骨
架的位置设有右磁块，骨架上设有与左磁块及右
磁块间隙配合的装配孔，所述装配孔内对应左磁
块与右磁块之间的位置设有磁材组件。本实用新
型提供了一种分段式气隙变压器磁芯，结构简
单，稳定可靠；通过采用带孔的非磁性垫片，且设
置空气间隙，可有效减少非磁性垫片及导热胶的
使用量，降低磁芯的生产成本，同时减少磁芯装
配操作步骤，使磁芯装配更简单，有利于提高磁
芯的生产效率。
CN216389004U

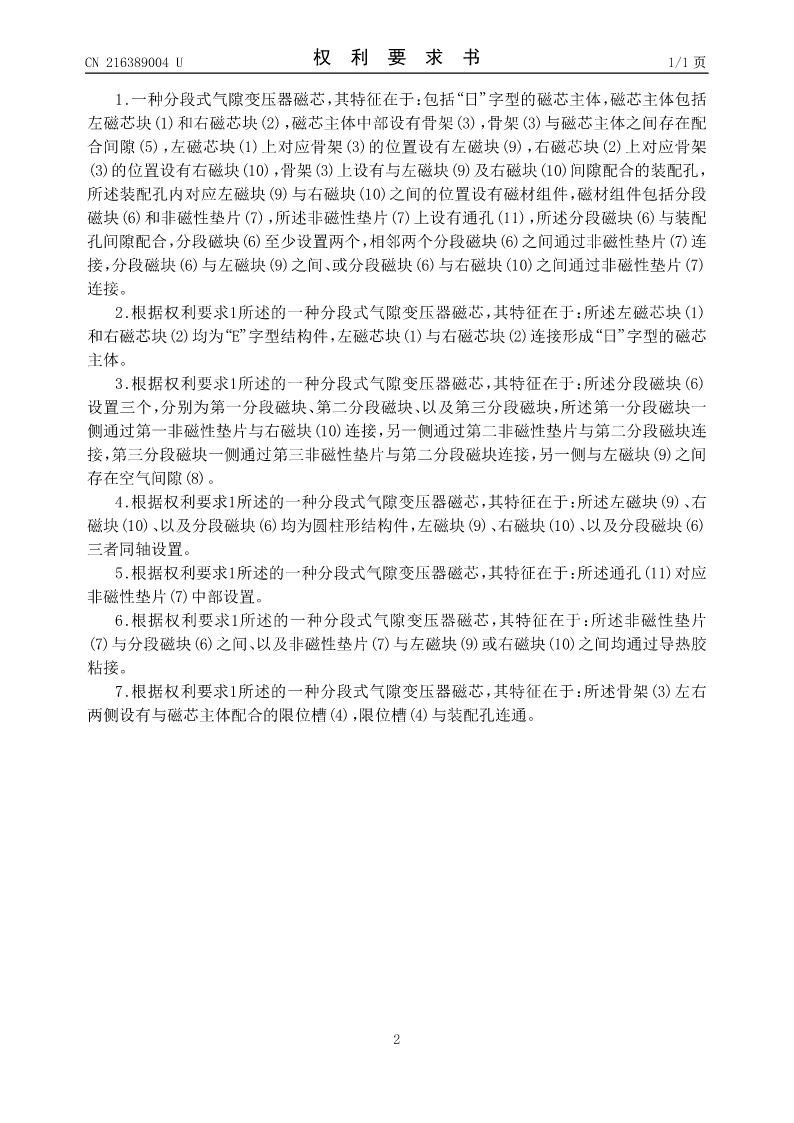

CN216389004U权利要求书1/1页

1.一种分段式气隙变压器磁芯，其特征在于：包括“日”字型的磁芯主体，磁芯主体包括
左磁芯块(1)和右磁芯块(2)，磁芯主体中部设有骨架(3)，骨架(3)与磁芯主体之间存在配
合间隙(5)，左磁芯块(1)上对应骨架(3)的位置设有左磁块(9)，右磁芯块(2)上对应骨架
(3)的位置设有右磁块(10)，骨架(3)上设有与左磁块(9)及右磁块(10)间隙配合的装配孔，
所述装配孔内对应左磁块(9)与右磁块(10)之间的位置设有磁材组件，磁材组件包括分段
磁块(6)和非磁性垫片(7)，所述非磁性垫片(7)上设有通孔(11)，所述分段磁块(6)与装配
孔间隙配合，分段磁块(6)至少设置两个，相邻两个分段磁块(6)之间通过非磁性垫片(7)连
接，分段磁块(6)与左磁块(9)之间、或分段磁块(6)与右磁块(10)之间通过非磁性垫片(7)
连接。
2.根据权利要求1所述的一种分段式气隙变压器磁芯，其特征在于：所述左磁芯块(1)
和右磁芯块(2)均为“E”字型结构件，左磁芯块(1)与右磁芯块(2)连接形成“日”字型的磁芯
主体。
3.根据权利要求1所述的一种分段式气隙变压器磁芯，其特征在于：所述分段磁块(6)
设置三个，分别为第一分段磁块、第二分段磁块、以及第三分段磁块，所述第一分段磁块一
侧通过第一非磁性垫片与右磁块(10)连接，另一侧通过第二非磁性垫片与第二分段磁块连
接，第三分段磁块一侧通过第三非磁性垫片与第二分段磁块连接，另一侧与左磁块(9)之间
存在空气间隙(8)。
4.根据权利要求1所述的一种分段式气隙变压器磁芯，其特征在于：所述左磁块(9)、右
磁块(10)、以及分段磁块(6)均为圆柱形结构件，左磁块(9)、右磁块(10)、以及分段磁块(6)
三者同轴设置。
5.根据权利要求1所述的一种分段式气隙变压器磁芯，其特征在于：所述通孔(11)对应
非磁性垫片(7)中部设置。
6.根据权利要求1所述的一种分段式气隙变压器磁芯，其特征在于：所述非磁性垫片
(7)与分段磁块(6)之间、以及非磁性垫片(7)与左磁块(9)或右磁块(10)之间均通过导热胶
粘接。
7.根据权利要求1所述的一种分段式气隙变压器磁芯，其特征在于：所述骨架(3)左右
两侧设有与磁芯主体配合的限位槽(4)，限位槽(4)与装配孔连通。

2

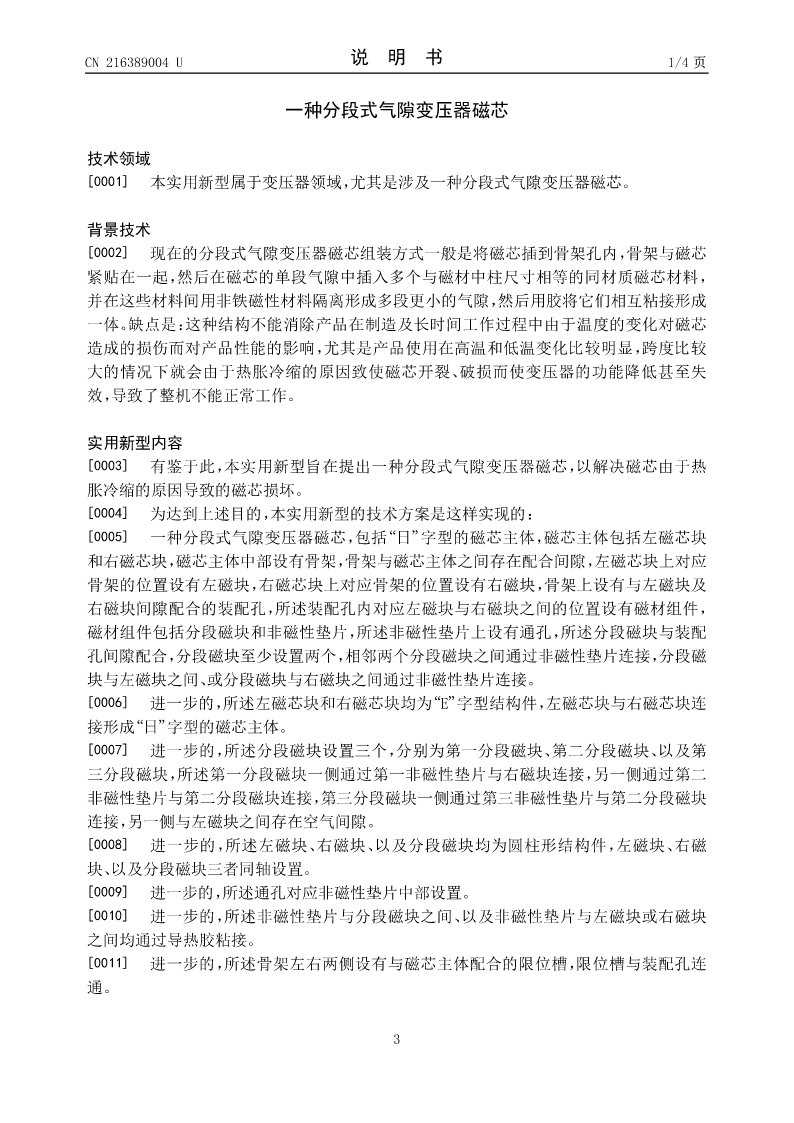

CN216389004U说明书1/4页

一种分段式气隙变压器磁芯

技术领域
[0001]本实用新型属于变压器领域，尤其是涉及一种分段式气隙变压器磁芯。

背景技术
[0002]现在的分段式气隙变压器磁芯组装方式一般是将磁芯插到骨架孔内，骨架与磁芯
紧贴在一起，然后在磁芯的单段气隙中插入多个与磁材中柱尺寸相等的同材质磁芯材料，
并在这些材料间用非铁磁性材料隔离形成多段更小的气隙，然后用胶将它们相互粘接形成
一体。缺点是：这种结构不能消除产品在制造及长时间工作过程中由于温度的变化对磁芯
造成的损伤而对产品性能的影响，尤其是产品使用在高温和低温变化比较明显，跨度比较
大的情况下就会由于热胀冷缩的原因致使磁芯开裂、破损而使变压器的功能降低甚至失
效，导致了整机不能正常工作。

实用新型内容
[0003]有鉴于此，本实用新型旨在提出一种分段式气隙变压器磁芯，以解决磁芯由
