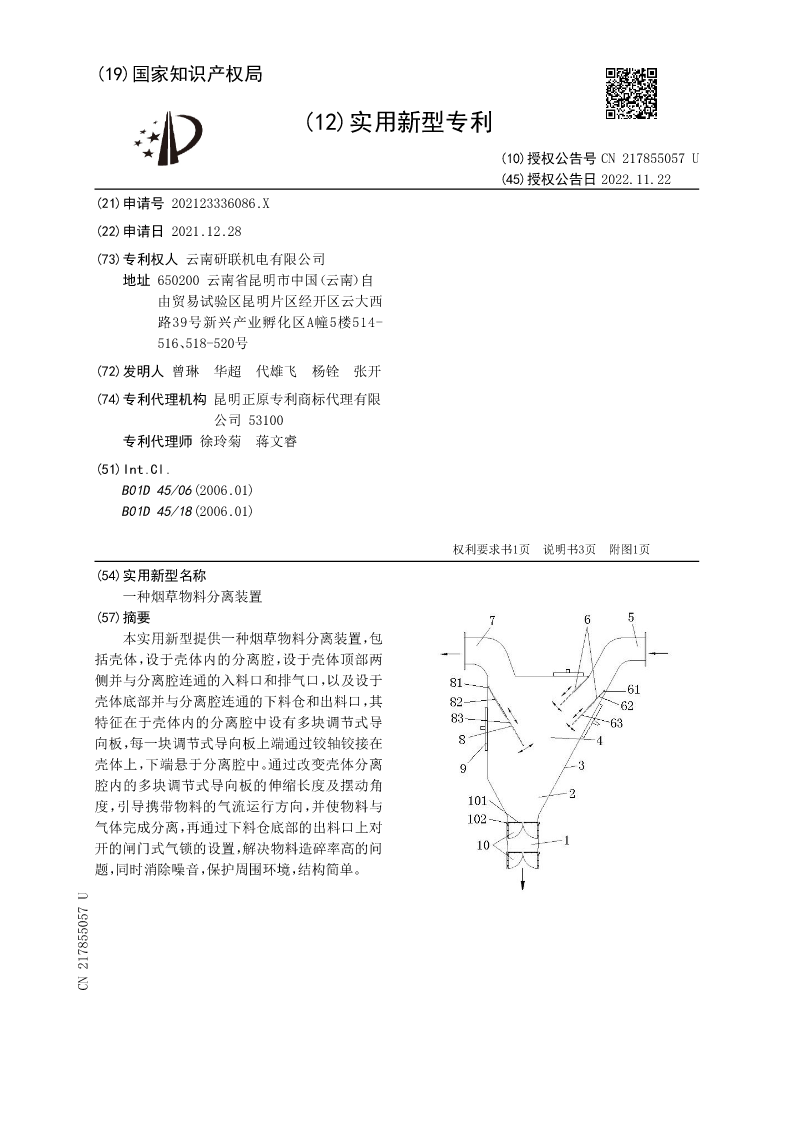

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN217855057U
(45)授权公告日2022.11.22
(21)申请号202123336086.X
(22)申请日2021.12.28
(73)专利权人云南研联机电有限公司
地址650200云南省昆明市中国（云南）自
由贸易试验区昆明片区经开区云大西
路39号新兴产业孵化区A幢5楼514-
516、518-520号
(72)发明人曾琳华超代雄飞杨铨张开
(74)专利代理机构昆明正原专利商标代理有限
公司53100
专利代理师徐玲菊蒋文睿
(51)Int.Cl.
B01D45/06(2006.01)
B01D45/18(2006.01)

权利要求书1页说明书3页附图1页
(54)实用新型名称
一种烟草物料分离装置
(57)摘要
本实用新型提供一种烟草物料分离装置，包
括壳体，设于壳体内的分离腔，设于壳体顶部两
侧并与分离腔连通的入料口和排气口，以及设于
壳体底部并与分离腔连通的下料仓和出料口，其
特征在于壳体内的分离腔中设有多块调节式导
向板，每一块调节式导向板上端通过铰轴铰接在
壳体上，下端悬于分离腔中。通过改变壳体分离
腔内的多块调节式导向板的伸缩长度及摆动角
度，引导携带物料的气流运行方向，并使物料与
气体完成分离，再通过下料仓底部的出料口上对
开的闸门式气锁的设置，解决物料造碎率高的问
题，同时消除噪音，保护周围环境，结构简单。
CN217855057U

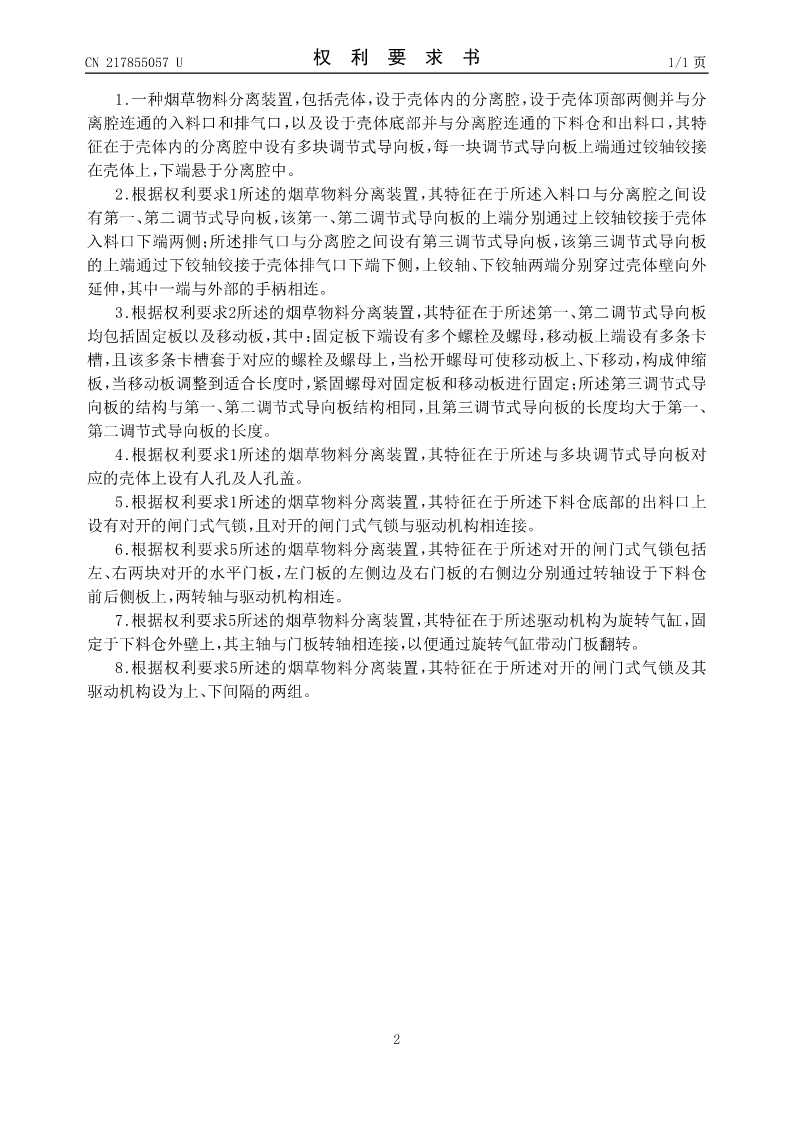

CN217855057U权利要求书1/1页

1.一种烟草物料分离装置，包括壳体，设于壳体内的分离腔，设于壳体顶部两侧并与分
离腔连通的入料口和排气口，以及设于壳体底部并与分离腔连通的下料仓和出料口，其特
征在于壳体内的分离腔中设有多块调节式导向板，每一块调节式导向板上端通过铰轴铰接
在壳体上，下端悬于分离腔中。
2.根据权利要求1所述的烟草物料分离装置，其特征在于所述入料口与分离腔之间设
有第一、第二调节式导向板，该第一、第二调节式导向板的上端分别通过上铰轴铰接于壳体
入料口下端两侧；所述排气口与分离腔之间设有第三调节式导向板，该第三调节式导向板
的上端通过下铰轴铰接于壳体排气口下端下侧，上铰轴、下铰轴两端分别穿过壳体壁向外
延伸，其中一端与外部的手柄相连。
3.根据权利要求2所述的烟草物料分离装置，其特征在于所述第一、第二调节式导向板
均包括固定板以及移动板，其中：固定板下端设有多个螺栓及螺母，移动板上端设有多条卡
槽，且该多条卡槽套于对应的螺栓及螺母上，当松开螺母可使移动板上、下移动，构成伸缩
板，当移动板调整到适合长度时，紧固螺母对固定板和移动板进行固定；所述第三调节式导
向板的结构与第一、第二调节式导向板结构相同，且第三调节式导向板的长度均大于第一、
第二调节式导向板的长度。
4.根据权利要求1所述的烟草物料分离装置，其特征在于所述与多块调节式导向板对
应的壳体上设有人孔及人孔盖。
5.根据权利要求1所述的烟草物料分离装置，其特征在于所述下料仓底部的出料口上
设有对开的闸门式气锁，且对开的闸门式气锁与驱动机构相连接。
6.根据权利要求5所述的烟草物料分离装置，其特征在于所述对开的闸门式气锁包括
左、右两块对开的水平门板，左门板的左侧边及右门板的右侧边分别通过转轴设于下料仓
前后侧板上，两转轴与驱动机构相连。
7.根据权利要求5所述的烟草物料分离装置，其特征在于所述驱动机构为旋转气缸，固
定于下料仓外壁上，其主轴与门板转轴相连接，以便通过旋转气缸带动门板翻转。
8.根据权利要求5所述的烟草物料分离装置，其特征在于所述对开的闸门式气锁及其
驱动机构设为上、下间隔的两组。

2

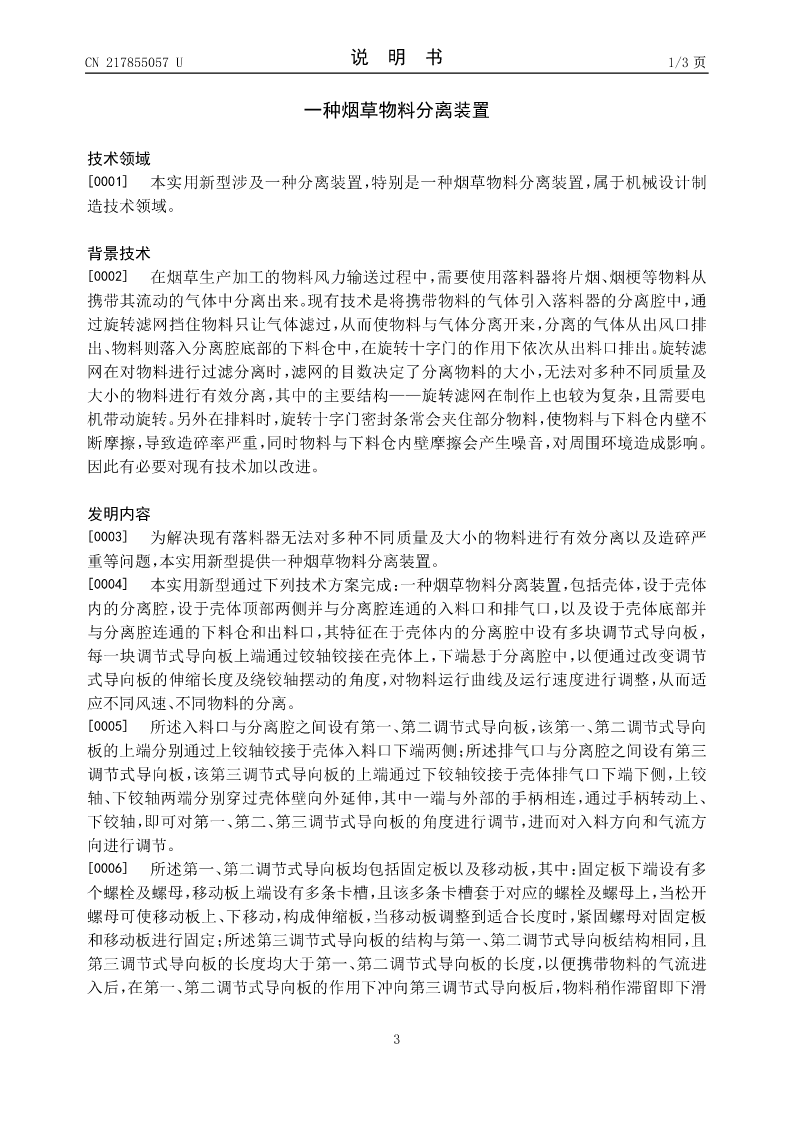

CN217855057U说明书1/3页

一种烟草物料分离装置

技术领域
[0001]本实用新型涉及一种分离装置，特别是一种烟草物料分离装置，属于机械设计制
造技术领域。

背景技术
[0002]在烟草生产加工的物料风力输送过程中，需要使用落料器将片烟、烟梗等物料从
携带其流动的气体中分离出来。现有技术是将携带物料的气体引入落料器的分离腔中，通
过旋转滤网挡住物料只让气体滤过，从而使物料与气体分离开来，分离的气体从出风口排
出、物料则落入分离腔底部的下料仓中，在旋转十字门的作用下依次从出料口排出。旋转滤
网在对物料进行过滤分离时，滤网的目数决定了分离物料的大小，无法对多种不同质量及
大小的物料进行有效分离，其中的主要结构——旋转滤网在制作上也较为复杂，且需要电
机带动旋转。另外在排料时，旋转十字门密封条常会夹住部分物料，使物料与下料仓内壁不
断摩擦，导致造碎率严重，同时物料与下料仓内壁摩擦会产生噪音，对周围环境造成影响。
因此有必要对现有技术加以改进。

发明内容
[0003]为解决现有落料器无法对多种
