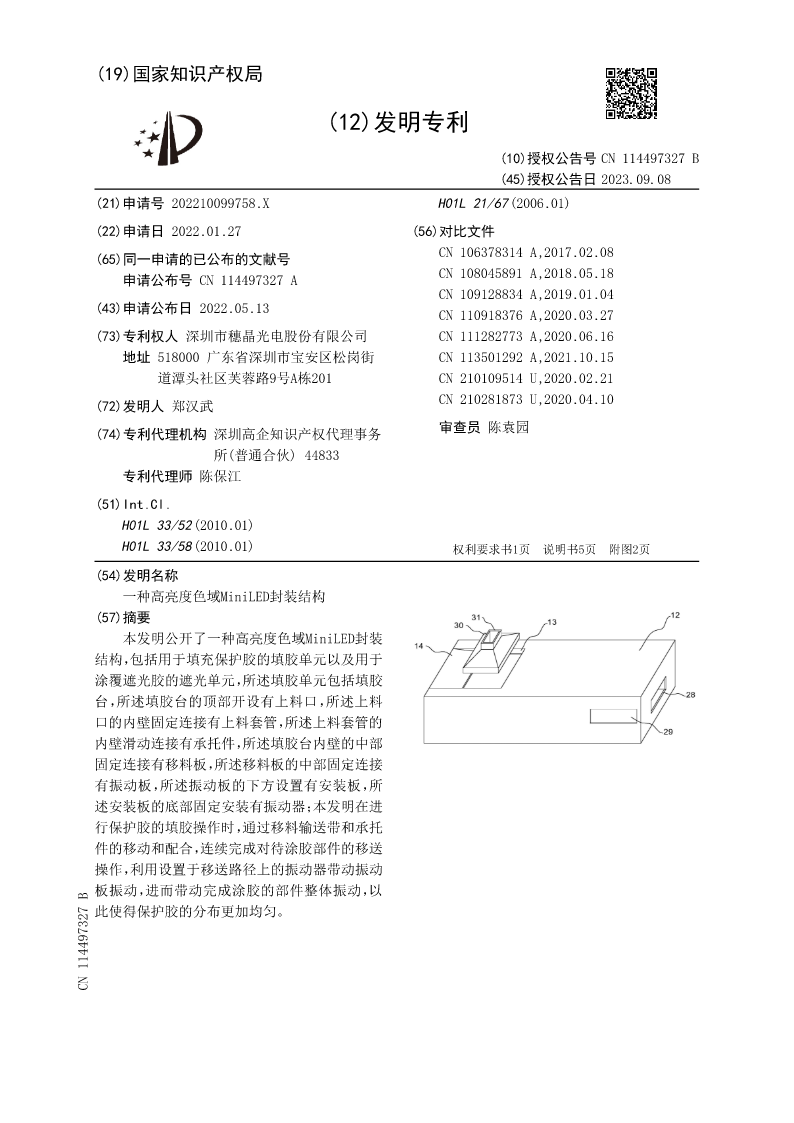

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN114497327B
(45)授权公告日2023.09.08
(21)申请号202210099758.XH01L21/67(2006.01)
(22)申请日2022.01.27(56)对比文件
(65)同一申请的已公布的文献号CN106378314A,2017.02.08
申请公布号CN114497327ACN108045891A,2018.05.18
CN109128834A,2019.01.04
(43)申请公布日2022.05.13CN110918376A,2020.03.27
(73)专利权人深圳市穗晶光电股份有限公司CN111282773A,2020.06.16
地址518000广东省深圳市宝安区松岗街CN113501292A,2021.10.15
道潭头社区芙蓉路9号A栋201CN210109514U,2020.02.21
(72)发明人郑汉武CN210281873U,2020.04.10
(74)专利代理机构深圳高企知识产权代理事务审查员陈袁园
所(普通合伙)44833
专利代理师陈保江
(51)Int.Cl.
H01L33/52(2010.01)
H01L33/58(2010.01)权利要求书1页说明书5页附图2页
(54)发明名称
一种高亮度色域MiniLED封装结构
(57)摘要
本发明公开了一种高亮度色域MiniLED封装
结构，包括用于填充保护胶的填胶单元以及用于
涂覆遮光胶的遮光单元，所述填胶单元包括填胶
台，所述填胶台的顶部开设有上料口，所述上料
口的内壁固定连接有上料套管，所述上料套管的
内壁滑动连接有承托件，所述填胶台内壁的中部
固定连接有移料板，所述移料板的中部固定连接
有振动板，所述振动板的下方设置有安装板，所
述安装板的底部固定安装有振动器；本发明在进
行保护胶的填胶操作时，通过移料输送带和承托
件的移动和配合，连续完成对待涂胶部件的移送
操作，利用设置于移送路径上的振动器带动振动
板振动，进而带动完成涂胶的部件整体振动，以
此使得保护胶的分布更加均匀。
CN114497327B

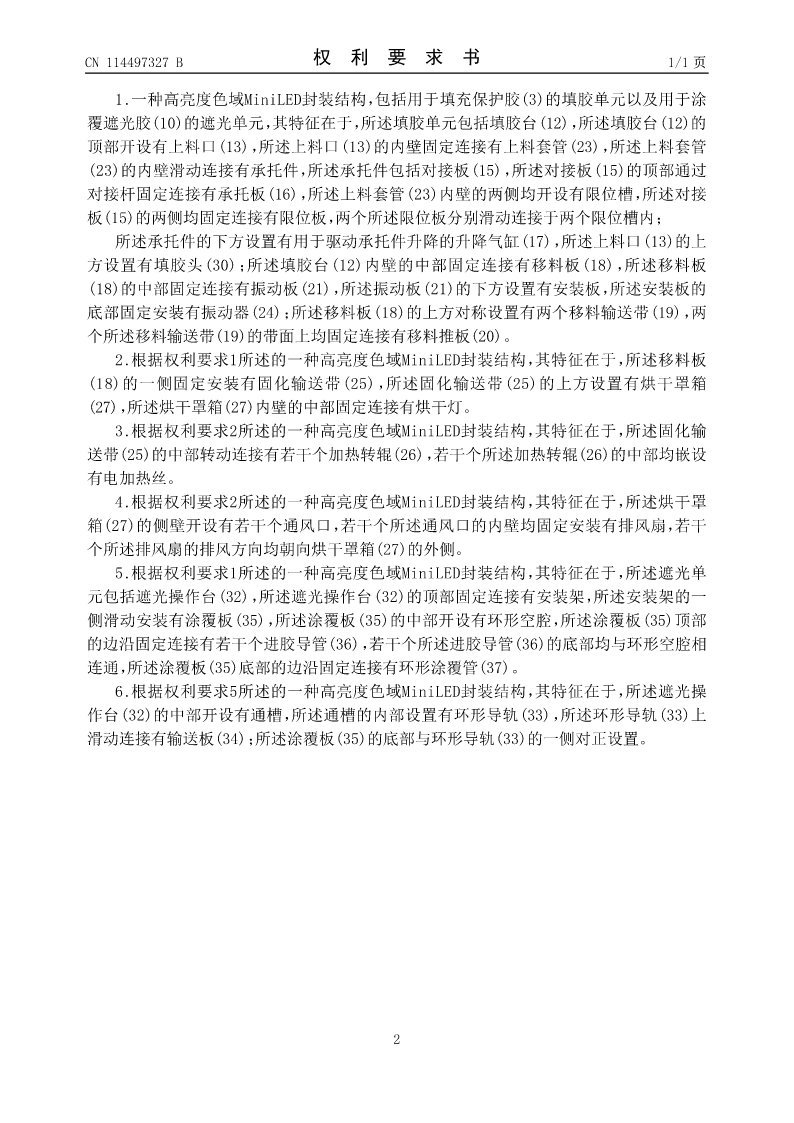

CN114497327B权利要求书1/1页

1.一种高亮度色域MiniLED封装结构，包括用于填充保护胶(3)的填胶单元以及用于涂
覆遮光胶(10)的遮光单元，其特征在于，所述填胶单元包括填胶台(12)，所述填胶台(12)的
顶部开设有上料口(13)，所述上料口(13)的内壁固定连接有上料套管(23)，所述上料套管
(23)的内壁滑动连接有承托件，所述承托件包括对接板(15)，所述对接板(15)的顶部通过
对接杆固定连接有承托板(16)，所述上料套管(23)内壁的两侧均开设有限位槽，所述对接
板(15)的两侧均固定连接有限位板，两个所述限位板分别滑动连接于两个限位槽内；
所述承托件的下方设置有用于驱动承托件升降的升降气缸(17)，所述上料口(13)的上
方设置有填胶头(30)；所述填胶台(12)内壁的中部固定连接有移料板(18)，所述移料板
(18)的中部固定连接有振动板(21)，所述振动板(21)的下方设置有安装板，所述安装板的
底部固定安装有振动器(24)；所述移料板(18)的上方对称设置有两个移料输送带(19)，两
个所述移料输送带(19)的带面上均固定连接有移料推板(20)。
2.根据权利要求1所述的一种高亮度色域MiniLED封装结构，其特征在于，所述移料板
(18)的一侧固定安装有固化输送带(25)，所述固化输送带(25)的上方设置有烘干罩箱
(27)，所述烘干罩箱(27)内壁的中部固定连接有烘干灯。
3.根据权利要求2所述的一种高亮度色域MiniLED封装结构，其特征在于，所述固化输
送带(25)的中部转动连接有若干个加热转辊(26)，若干个所述加热转辊(26)的中部均嵌设
有电加热丝。
4.根据权利要求2所述的一种高亮度色域MiniLED封装结构，其特征在于，所述烘干罩
箱(27)的侧壁开设有若干个通风口，若干个所述通风口的内壁均固定安装有排风扇，若干
个所述排风扇的排风方向均朝向烘干罩箱(27)的外侧。
5.根据权利要求1所述的一种高亮度色域MiniLED封装结构，其特征在于，所述遮光单
元包括遮光操作台(32)，所述遮光操作台(32)的顶部固定连接有安装架，所述安装架的一
侧滑动安装有涂覆板(35)，所述涂覆板(35)的中部开设有环形空腔，所述涂覆板(35)顶部
的边沿固定连接有若干个进胶导管(36)，若干个所述进胶导管(36)的底部均与环形空腔相
连通，所述涂覆板(35)底部的边沿固定连接有环形涂覆管(37)。
6.根据权利要求5所述的一种高亮度色域MiniLED封装结构，其特征在于，所述遮光操

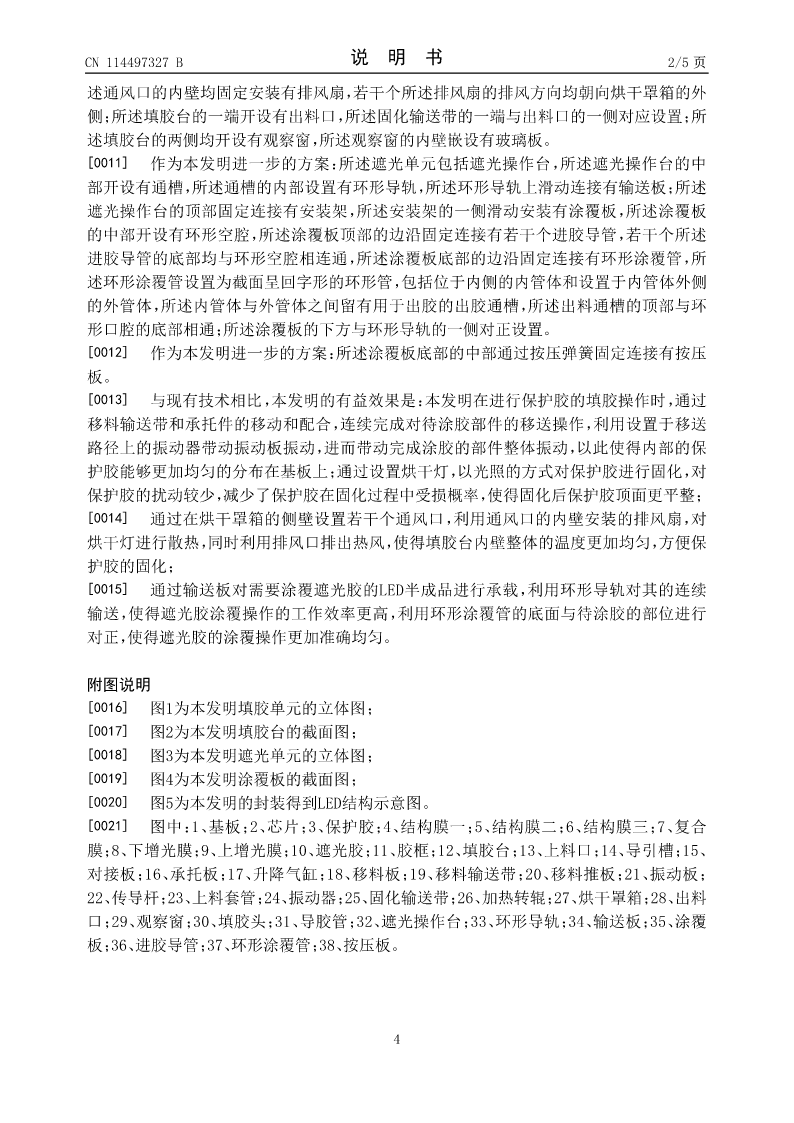

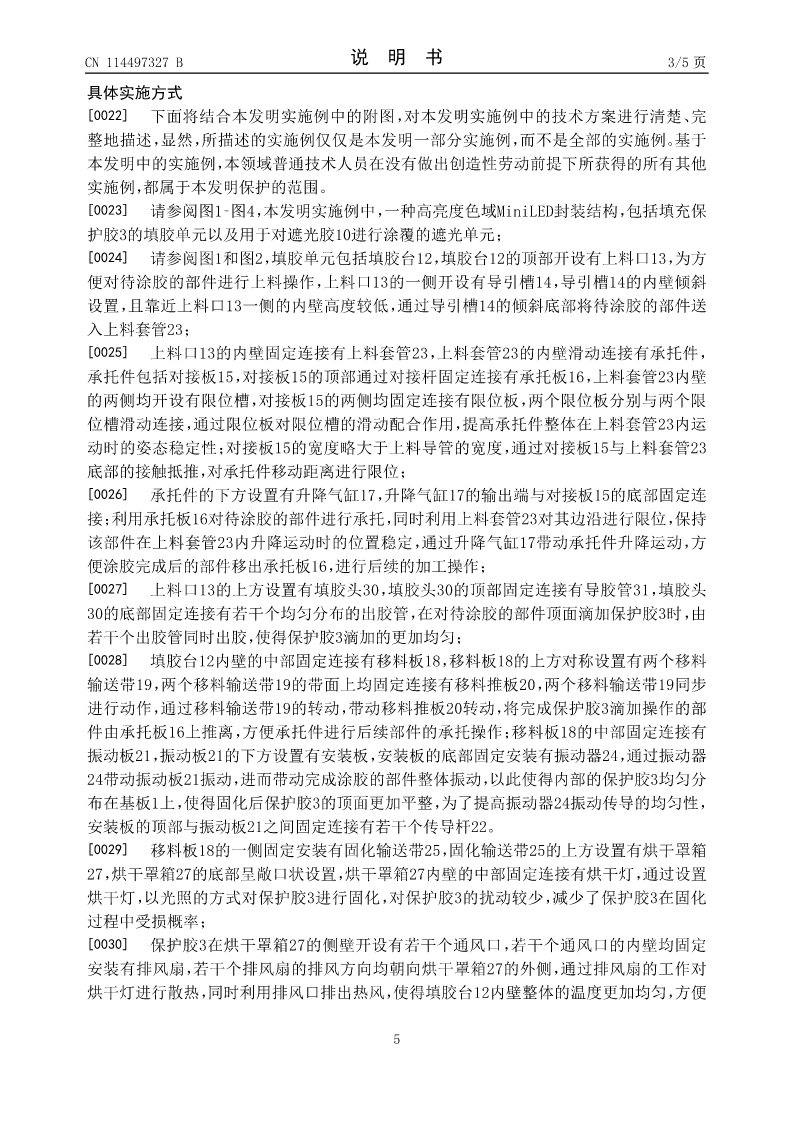

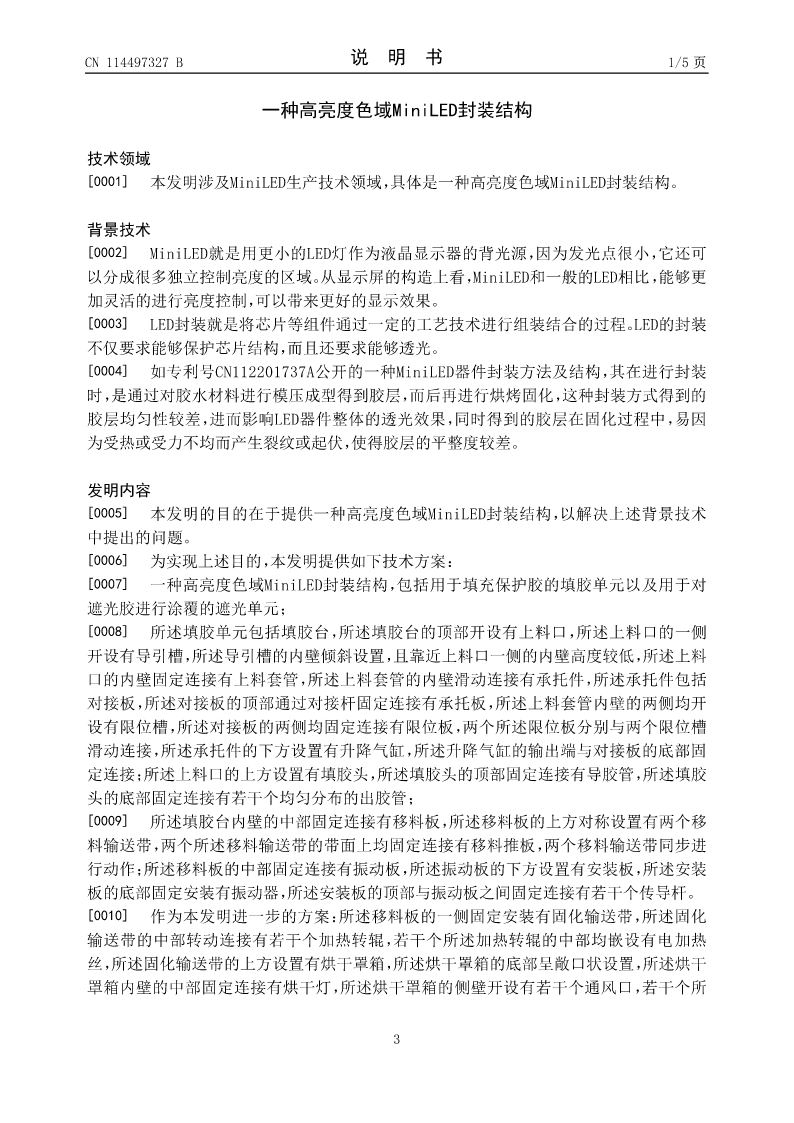

作台(32)的中部开设有
