202210349728X 一种碱性常温除锈剂及其制备方法.pdf

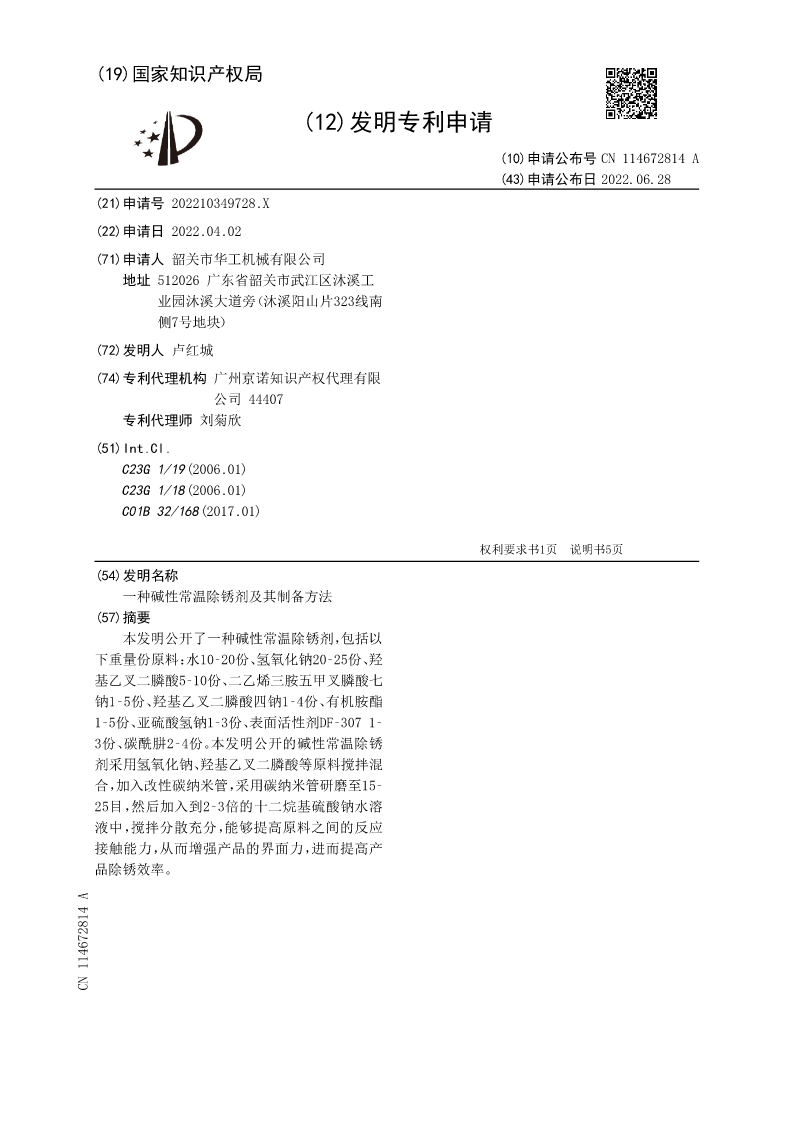

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN114672814A
(43)申请公布日2022.06.28
(21)申请号202210349728.X
(22)申请日2022.04.02
(71)申请人韶关市华工机械有限公司
地址512026广东省韶关市武江区沐溪工
业园沐溪大道旁（沐溪阳山片323线南
侧7号地块）
(72)发明人卢红城
(74)专利代理机构广州京诺知识产权代理有限
公司44407
专利代理师刘菊欣
(51)Int.Cl.
C23G1/19(2006.01)
C23G1/18(2006.01)
C01B32/168(2017.01)

权利要求书1页说明书5页
(54)发明名称
一种碱性常温除锈剂及其制备方法
(57)摘要
本发明公开了一种碱性常温除锈剂，包括以
下重量份原料：水10‑20份、氢氧化钠20‑25份、羟
基乙叉二膦酸5‑10份、二乙烯三胺五甲叉膦酸七
钠1‑5份、羟基乙叉二膦酸四钠1‑4份、有机胺酯
1‑5份、亚硫酸氢钠1‑3份、表面活性剂DF‑3071‑
3份、碳酰肼2‑4份。本发明公开的碱性常温除锈
剂采用氢氧化钠、羟基乙叉二膦酸等原料搅拌混
合，加入改性碳纳米管，采用碳纳米管研磨至15‑
25目，然后加入到2‑3倍的十二烷基硫酸钠水溶
液中，搅拌分散充分，能够提高原料之间的反应
接触能力，从而增强产品的界面力，进而提高产
品除锈效率。
CN114672814A

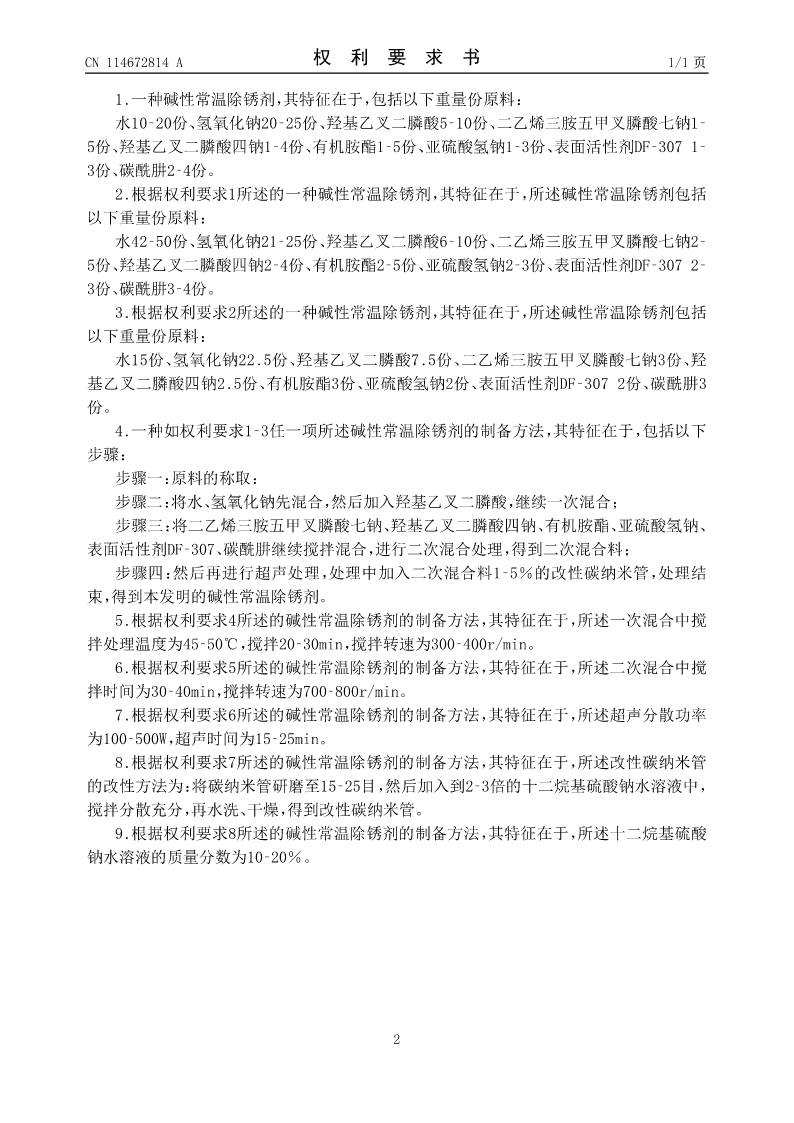

CN114672814A权利要求书1/1页

1.一种碱性常温除锈剂，其特征在于，包括以下重量份原料：
水10‑20份、氢氧化钠20‑25份、羟基乙叉二膦酸5‑10份、二乙烯三胺五甲叉膦酸七钠1‑
5份、羟基乙叉二膦酸四钠1‑4份、有机胺酯1‑5份、亚硫酸氢钠1‑3份、表面活性剂DF‑3071‑
3份、碳酰肼2‑4份。
2.根据权利要求1所述的一种碱性常温除锈剂，其特征在于，所述碱性常温除锈剂包括
以下重量份原料：
水42‑50份、氢氧化钠21‑25份、羟基乙叉二膦酸6‑10份、二乙烯三胺五甲叉膦酸七钠2‑
5份、羟基乙叉二膦酸四钠2‑4份、有机胺酯2‑5份、亚硫酸氢钠2‑3份、表面活性剂DF‑3072‑
3份、碳酰肼3‑4份。
3.根据权利要求2所述的一种碱性常温除锈剂，其特征在于，所述碱性常温除锈剂包括
以下重量份原料：
水15份、氢氧化钠22.5份、羟基乙叉二膦酸7.5份、二乙烯三胺五甲叉膦酸七钠3份、羟
基乙叉二膦酸四钠2.5份、有机胺酯3份、亚硫酸氢钠2份、表面活性剂DF‑3072份、碳酰肼3
份。
4.一种如权利要求1‑3任一项所述碱性常温除锈剂的制备方法，其特征在于，包括以下
步骤：
步骤一：原料的称取：
步骤二：将水、氢氧化钠先混合，然后加入羟基乙叉二膦酸，继续一次混合；
步骤三：将二乙烯三胺五甲叉膦酸七钠、羟基乙叉二膦酸四钠、有机胺酯、亚硫酸氢钠、
表面活性剂DF‑307、碳酰肼继续搅拌混合，进行二次混合处理，得到二次混合料；
步骤四：然后再进行超声处理，处理中加入二次混合料1‑5％的改性碳纳米管，处理结
束，得到本发明的碱性常温除锈剂。
5.根据权利要求4所述的碱性常温除锈剂的制备方法，其特征在于，所述一次混合中搅
拌处理温度为45‑50℃，搅拌20‑30min，搅拌转速为300‑400r/min。
6.根据权利要求5所述的碱性常温除锈剂的制备方法，其特征在于，所述二次混合中搅
拌时间为30‑40min，搅拌转速为700‑800r/min。
7.根据权利要求6所述的碱性常温除锈剂的制备方法，其特征在于，所述超声分散功率
为100‑500W，超声时间为15‑25min。
8.根据权利要求7所述的碱性常温除锈剂的制备方法，其特征在于，所述改性碳纳米管
的改性方法为：将碳纳米管研磨至15‑25目，然后加入到2‑3倍的十二烷基硫酸钠水溶液中，
搅拌分散充分，再水洗、干燥，得到改性碳纳米管。
9.根据权利要求8所述的碱性常温除锈剂的制备方法，其特征在于，所述十二烷基硫酸
钠水溶液的质量分数为10‑20％。

2

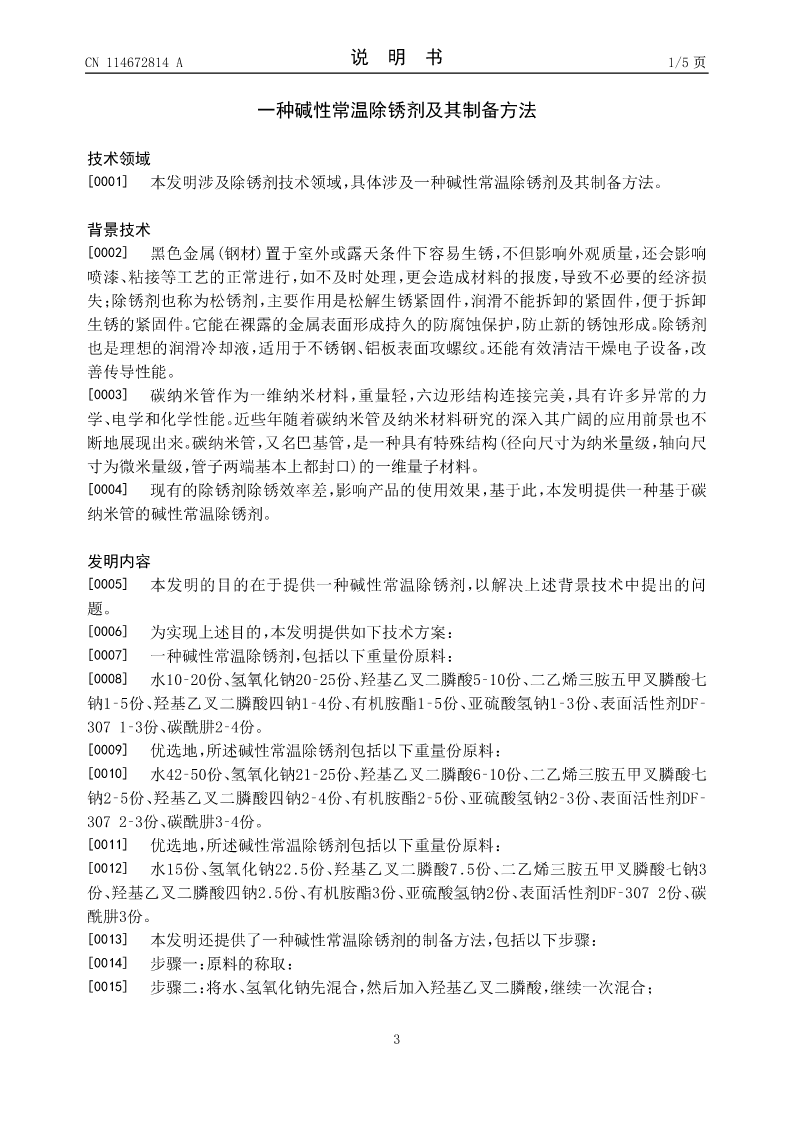

CN114672814A说明书1/5页

一种碱性常温除锈剂及其制备方法

技术领域
[0001]本发明涉及除锈剂技术领域，具体涉及一种碱性常温除锈剂及其制备方法。

背景技术
[0002]黑色金属(钢材)置于室外或露天条件下容易生锈，不但影响外观质量，还会影响
喷漆、粘接等工艺的正常进行，如不及时处理，更会造成材料的报废，导致不必要的经济损
失；除锈剂也称为松锈剂，主要作用是松解生锈紧固件，润滑不能拆卸的紧固件，便于拆卸
生锈的紧固件。它能在裸露的金属表面形成持久的防腐蚀保护，防止新的锈蚀形成。除锈剂
也是理想的润滑冷却液，适用于不锈钢、铝板表面攻螺纹。还能有效清洁干燥电子设备，
