202211185271X 一种变色窝沟封闭剂及其制备方法和应用.pdf

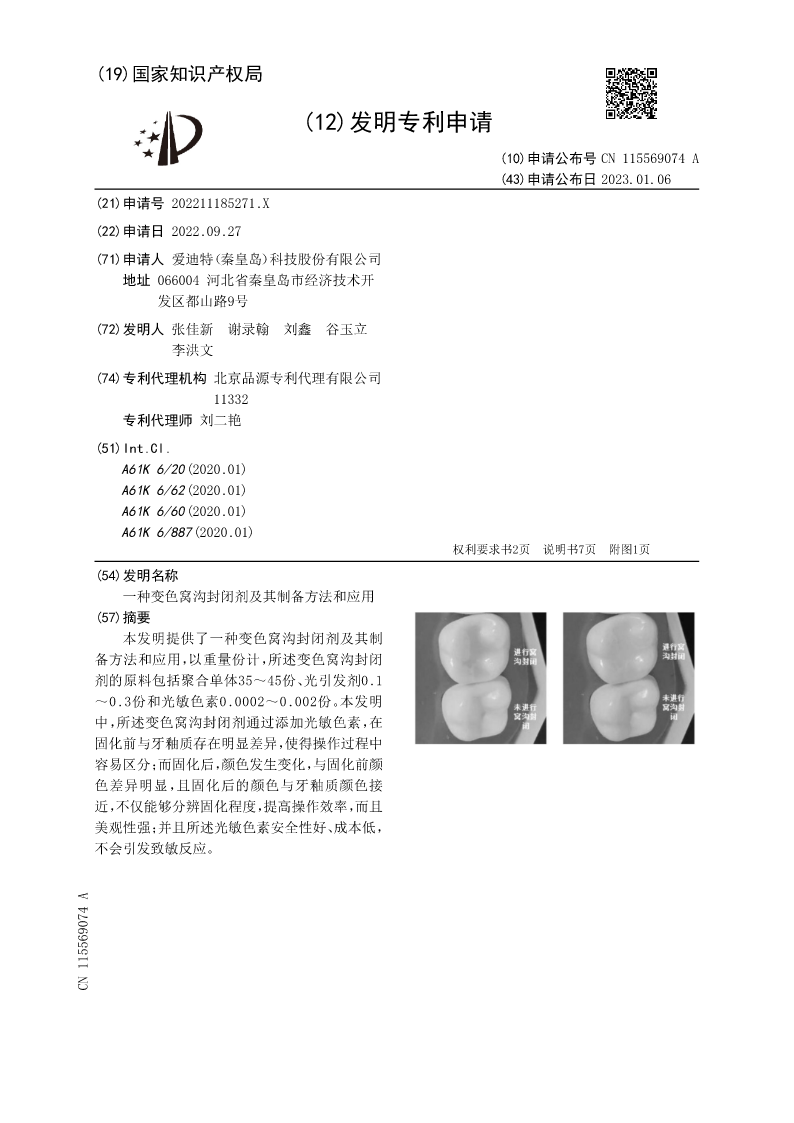

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN115569074A
(43)申请公布日2023.01.06
(21)申请号202211185271.X
(22)申请日2022.09.27
(71)申请人爱迪特（秦皇岛）科技股份有限公司
地址066004河北省秦皇岛市经济技术开
发区都山路9号
(72)发明人张佳新谢录翰刘鑫谷玉立
李洪文
(74)专利代理机构北京品源专利代理有限公司
11332
专利代理师刘二艳
(51)Int.Cl.
A61K6/20(2020.01)
A61K6/62(2020.01)
A61K6/60(2020.01)
A61K6/887(2020.01)
权利要求书2页说明书7页附图1页
(54)发明名称
一种变色窝沟封闭剂及其制备方法和应用
(57)摘要
本发明提供了一种变色窝沟封闭剂及其制
备方法和应用，以重量份计，所述变色窝沟封闭
剂的原料包括聚合单体35～45份、光引发剂0.1
～0.3份和光敏色素0.0002～0.002份。本发明
中，所述变色窝沟封闭剂通过添加光敏色素，在
固化前与牙釉质存在明显差异，使得操作过程中
容易区分；而固化后，颜色发生变化，与固化前颜
色差异明显，且固化后的颜色与牙釉质颜色接
近，不仅能够分辨固化程度，提高操作效率，而且
美观性强；并且所述光敏色素安全性好、成本低，
不会引发致敏反应。
CN115569074A

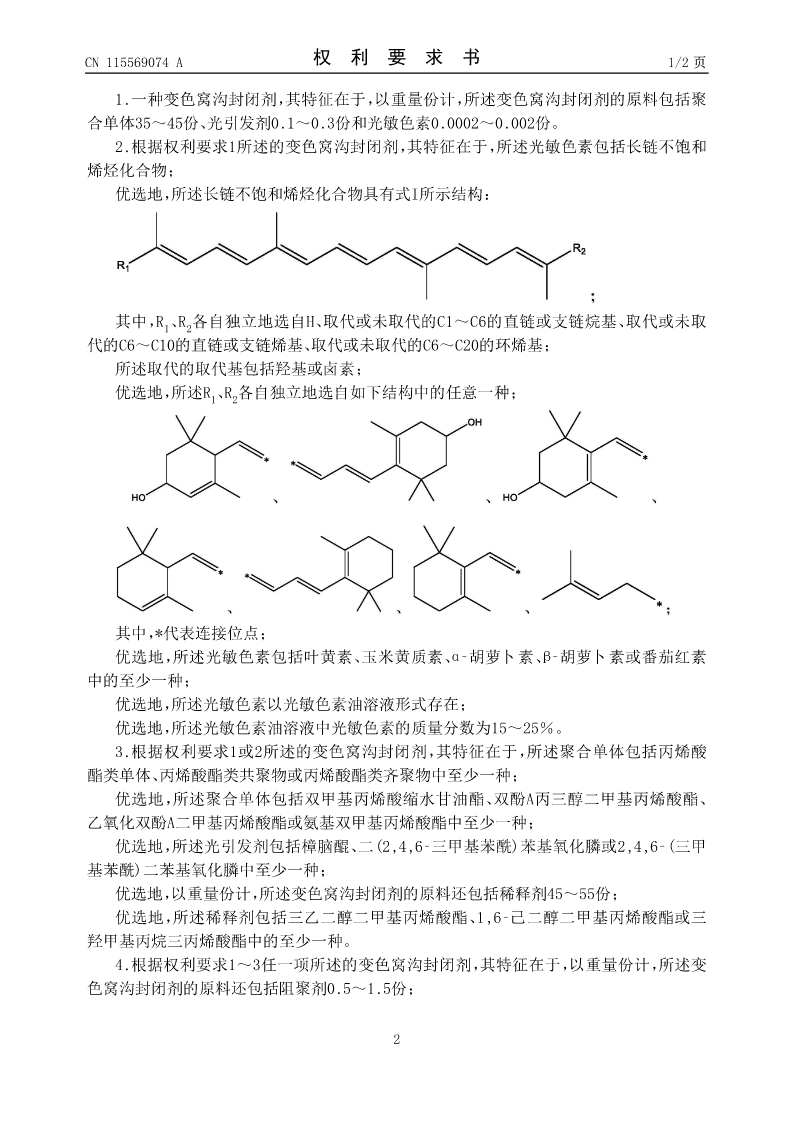

CN115569074A权利要求书1/2页

1.一种变色窝沟封闭剂，其特征在于，以重量份计，所述变色窝沟封闭剂的原料包括聚
合单体35～45份、光引发剂0.1～0.3份和光敏色素0.0002～0.002份。
2.根据权利要求1所述的变色窝沟封闭剂，其特征在于，所述光敏色素包括长链不饱和
烯烃化合物；
优选地，所述长链不饱和烯烃化合物具有式I所示结构：

其中，R1、R2各自独立地选自H、取代或未取代的C1～C6的直链或支链烷基、取代或未取
代的C6～C10的直链或支链烯基、取代或未取代的C6～C20的环烯基；
所述取代的取代基包括羟基或卤素；

优选地，所述R1、R2各自独立地选自如下结构中的任意一种；

其中，*代表连接位点；
优选地，所述光敏色素包括叶黄素、玉米黄质素、α‑胡萝卜素、β‑胡萝卜素或番茄红素
中的至少一种；
优选地，所述光敏色素以光敏色素油溶液形式存在；
优选地，所述光敏色素油溶液中光敏色素的质量分数为15～25％。
3.根据权利要求1或2所述的变色窝沟封闭剂，其特征在于，所述聚合单体包括丙烯酸
酯类单体、丙烯酸酯类共聚物或丙烯酸酯类齐聚物中至少一种；
优选地，所述聚合单体包括双甲基丙烯酸缩水甘油酯、双酚A丙三醇二甲基丙烯酸酯、
乙氧化双酚A二甲基丙烯酸酯或氨基双甲基丙烯酸酯中至少一种；
优选地，所述光引发剂包括樟脑醌、二(2,4,6‑三甲基苯酰)苯基氧化膦或2,4,6‑(三甲
基苯酰)二苯基氧化膦中至少一种；
优选地，以重量份计，所述变色窝沟封闭剂的原料还包括稀释剂45～55份；
优选地，所述稀释剂包括三乙二醇二甲基丙烯酸酯、1,6‑己二醇二甲基丙烯酸酯或三
羟甲基丙烷三丙烯酸酯中的至少一种。
4.根据权利要求1～3任一项所述的变色窝沟封闭剂，其特征在于，以重量份计，所述变
色窝沟封闭剂的原料还包括阻聚剂0.5～1.5份；

2

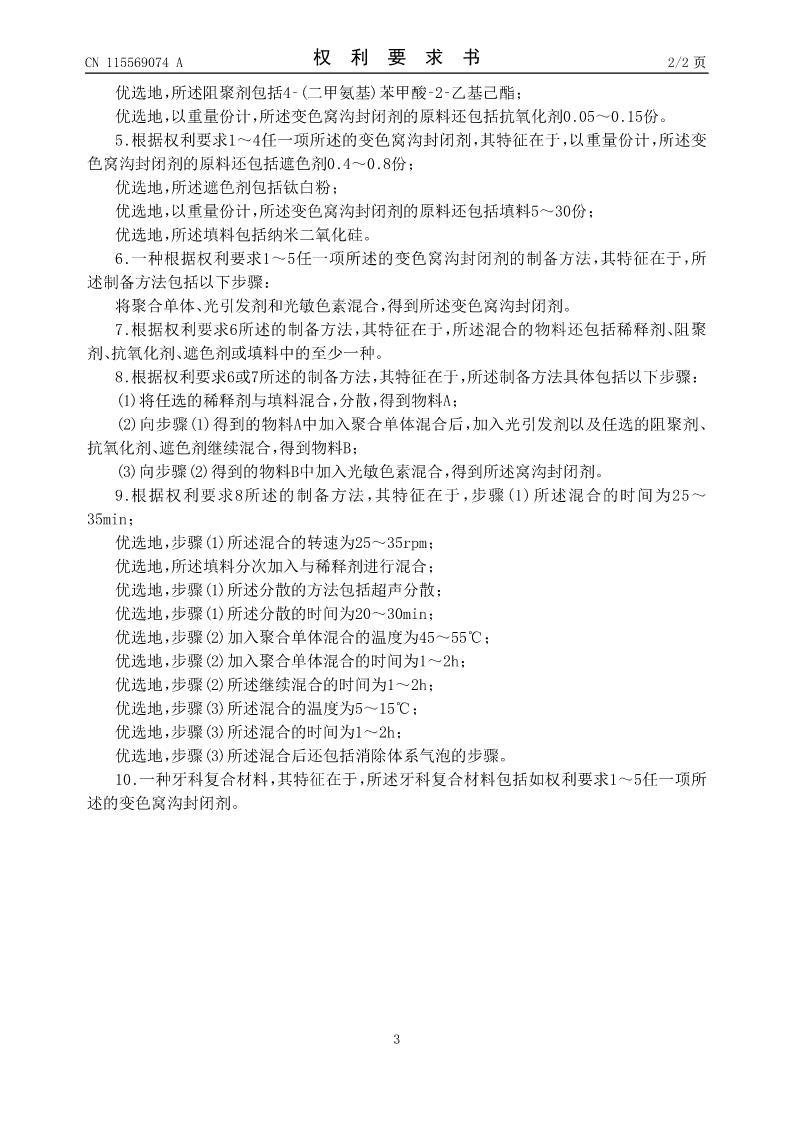

CN115569074A权利要求书2/2页
优选地，所述阻聚剂包括4‑(二甲氨基)苯甲酸‑2‑乙基己酯；
优选地，以重量份计，所述变色窝沟封闭剂的原料还包括抗氧化剂0.05～0.15份。
5.根据权利要求1～4任一项所述的变色窝沟封闭剂，其特征在于，以重量份计，所述变
色窝沟封闭剂的原料还包括遮色剂0.4～0.8份；
优选地，所述遮色剂包括钛白粉；
优选地，以重量份计，所述变色窝沟封闭剂的原料还包括填料5～30份；
优选地，所述填料包括纳米二氧化硅。
6.一种根据权利要求1～5任一项所述的变色窝沟封闭剂的制备方法，其特征在于，所
述制备方法包括以下步骤：
将聚合单体、光引发剂和光敏色素混合，得到所述变色窝沟封闭剂。
7.根据权利要求6所述的制备方法，其特征在于，所述混合的物料还包括稀释剂、阻聚
剂、抗氧化剂、遮色剂或填料中的至少一种。
8.根据权利要求6或7所述的制备方法，其特征在于，所述制备方法具体包括以下步骤：
(1)将任选的稀释剂与填料混合，分散，得到物料A；
(2)向步骤(1)得到的物料A中加入聚合单体混合后，加入光引发剂以及任选的阻聚剂、
抗氧化剂、遮色剂继续混合，得到物料B；
(3)向步骤(2)得到的物料B中加入光敏色素混合，得到所述窝沟封闭剂。
9.根据权利要求8所述的制备方法，其特征在于，步骤(1)所述混合的时间为25～
35min；
优选地，步骤(1)所述混合
