(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218448071U
(45)授权公告日2023.02.03
(21)申请号202221955992.X
(22)申请日2022.07.27
(73)专利权人湖北亿纬动力有限公司
地址448000湖北省荆门市高新区·掇刀
区荆南大道68号
(72)发明人方华
(74)专利代理机构广州市华学知识产权代理有
限公司44245
专利代理师唐超
(51)Int.Cl.
H01M10/44(2006.01)

权利要求书1页说明书4页附图3页
(54)实用新型名称
适用于方形电池化成的电池拘束托盘及化
成装置
(57)摘要
本实用新型涉及电池化成技术领域，具体是
适用于方形电池化成的电池拘束托盘，包括底
板、侧板、电池夹紧组件及锁紧驱动，电池夹紧组
件与锁紧驱动之间设有伸缩结构，电池夹紧组件
设有多个用于夹持电池的夹板，侧板设于底板两
侧，侧板之间设有平行的导向杆，电池夹紧组件
与导向杆滑动连接且与伸缩结构连接，锁紧驱动
安装于底板上，锁紧驱动一端设有压力表接口，
用于连接压力表检测压力，锁紧驱动带动伸缩结
构，进而带动电池夹板将电池进行夹紧，本实用
新型可通过夹紧压力数值判断电池是否夹紧，对
电池起到了有效束缚，避免铝制外壳出现局部凸
起，防止后续工序装配时，因凸起造成避位槽变
化，导致装配不良。
CN218448071U

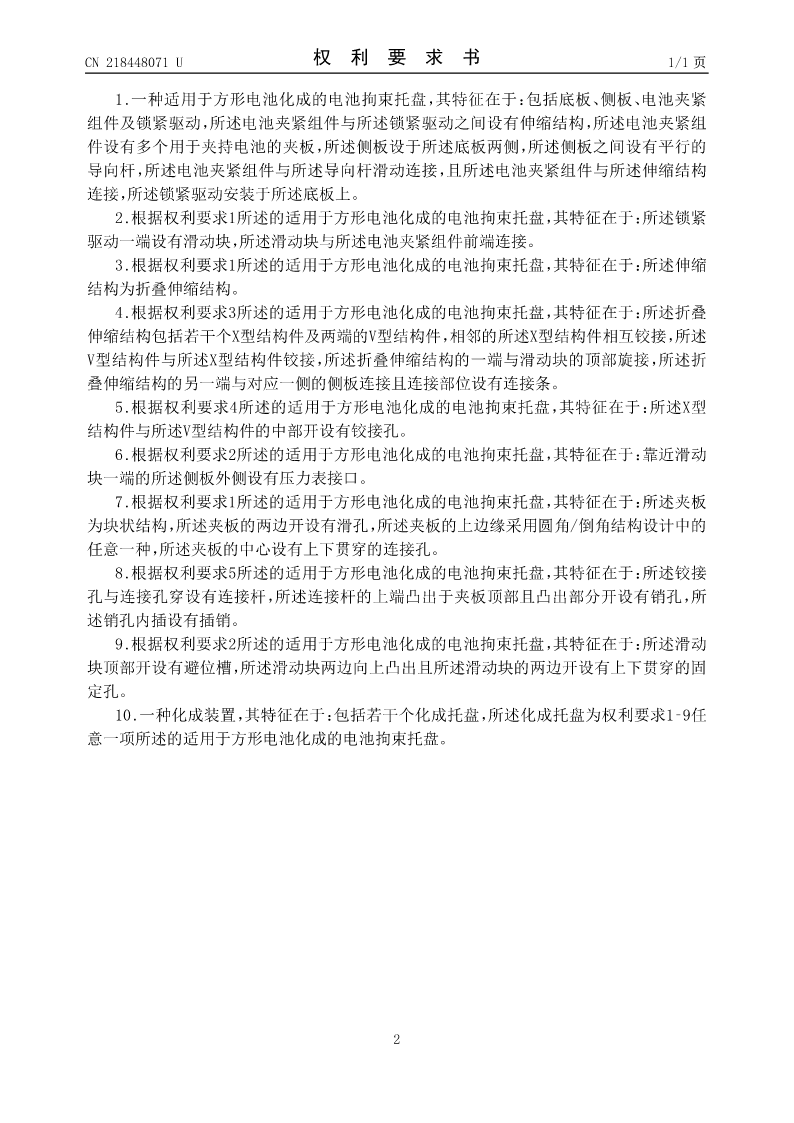

CN218448071U权利要求书1/1页

1.一种适用于方形电池化成的电池拘束托盘，其特征在于：包括底板、侧板、电池夹紧
组件及锁紧驱动，所述电池夹紧组件与所述锁紧驱动之间设有伸缩结构，所述电池夹紧组
件设有多个用于夹持电池的夹板，所述侧板设于所述底板两侧，所述侧板之间设有平行的
导向杆，所述电池夹紧组件与所述导向杆滑动连接，且所述电池夹紧组件与所述伸缩结构
连接，所述锁紧驱动安装于所述底板上。
2.根据权利要求1所述的适用于方形电池化成的电池拘束托盘，其特征在于：所述锁紧
驱动一端设有滑动块，所述滑动块与所述电池夹紧组件前端连接。
3.根据权利要求1所述的适用于方形电池化成的电池拘束托盘，其特征在于：所述伸缩
结构为折叠伸缩结构。
4.根据权利要求3所述的适用于方形电池化成的电池拘束托盘，其特征在于：所述折叠
伸缩结构包括若干个X型结构件及两端的V型结构件，相邻的所述X型结构件相互铰接，所述
V型结构件与所述X型结构件铰接，所述折叠伸缩结构的一端与滑动块的顶部旋接，所述折
叠伸缩结构的另一端与对应一侧的侧板连接且连接部位设有连接条。
5.根据权利要求4所述的适用于方形电池化成的电池拘束托盘，其特征在于：所述X型
结构件与所述V型结构件的中部开设有铰接孔。
6.根据权利要求2所述的适用于方形电池化成的电池拘束托盘，其特征在于：靠近滑动
块一端的所述侧板外侧设有压力表接口。
7.根据权利要求1所述的适用于方形电池化成的电池拘束托盘，其特征在于：所述夹板
为块状结构，所述夹板的两边开设有滑孔，所述夹板的上边缘采用圆角/倒角结构设计中的
任意一种，所述夹板的中心设有上下贯穿的连接孔。
8.根据权利要求5所述的适用于方形电池化成的电池拘束托盘，其特征在于：所述铰接
孔与连接孔穿设有连接杆，所述连接杆的上端凸出于夹板顶部且凸出部分开设有销孔，所
述销孔内插设有插销。
9.根据权利要求2所述的适用于方形电池化成的电池拘束托盘，其特征在于：所述滑动
块顶部开设有避位槽，所述滑动块两边向上凸出且所述滑动块的两边开设有上下贯穿的固
定孔。
10.一种化成装置，其特征在于：包括若干个化成托盘，所述化成托盘为权利要求1‑9任
意一项所述的适用于方形电池化成的电池拘束托盘。

2

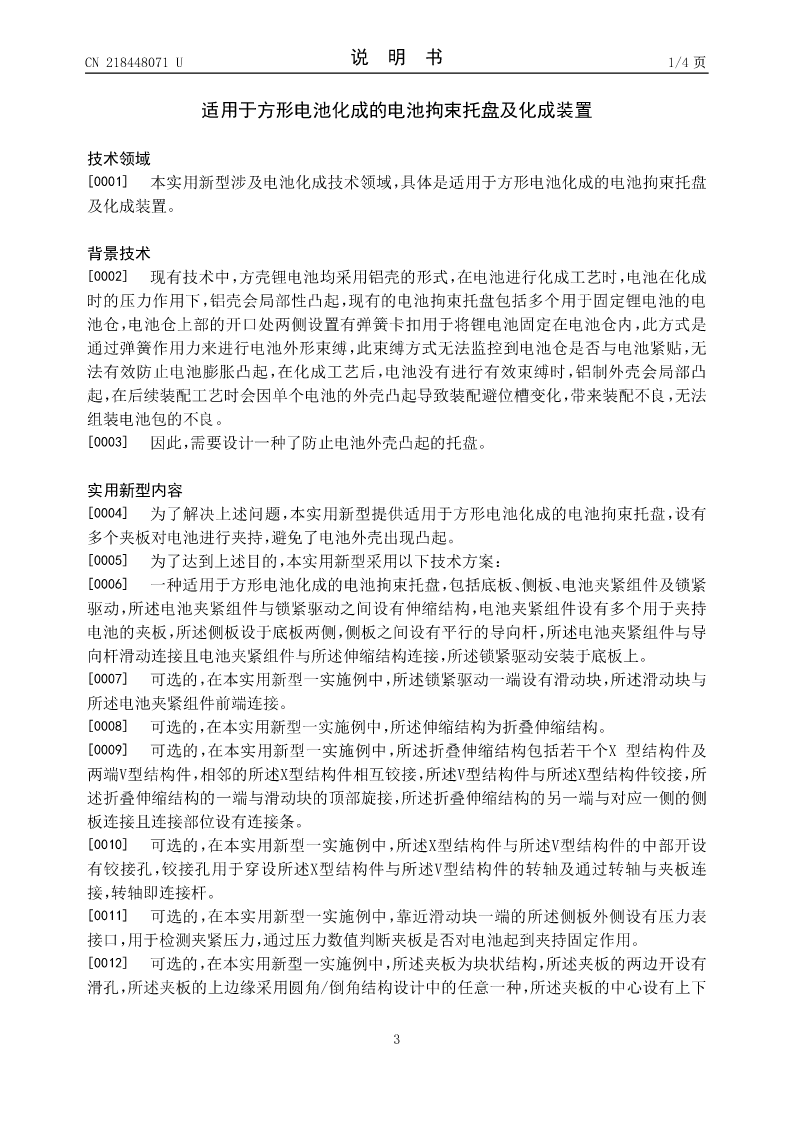

CN218448071U说明书1/4页

适用于方形电池化成的电池拘束托盘及化成装置

技术领域
[0001]本实用新型涉及电池化成技术领域，具体是适用于方形电池化成的电池拘束托盘
及化成装置。

背景技术
[0002]现有技术中，方壳锂电池均采用铝壳的形式，在电池进行化成工艺时，电池在化成
时的压力作用下，铝壳会局部性凸起，现有的电池拘束托盘包括多个用于固定锂电池的电
池仓，电池仓上部的开口处两侧设置有弹簧卡扣用于将锂电池固定在电池仓内，此方式是
通过弹簧作用力来进行电池外形束缚，此束缚方式无法监控到电池仓是否与电池紧贴，无
法有效防止电池膨胀凸起，在化成工艺后，电池没有进行有效束缚时，铝制外壳会局部凸
起，在后续装配工艺时会因单个电池的外壳凸起导致装配避位槽变化，带来装配不良，无法
组装电池包的不良。
[0003]因此，需要设计一种了防止电池外壳凸起的托盘。

实用新型内容
[0004]为了解决上述问题，本实用新型提供适用于方形电池化成的电池拘束托盘，设有
多个夹板对电池
