202222398842X 输出电压方向可调的数控直流转直流电路.pdf

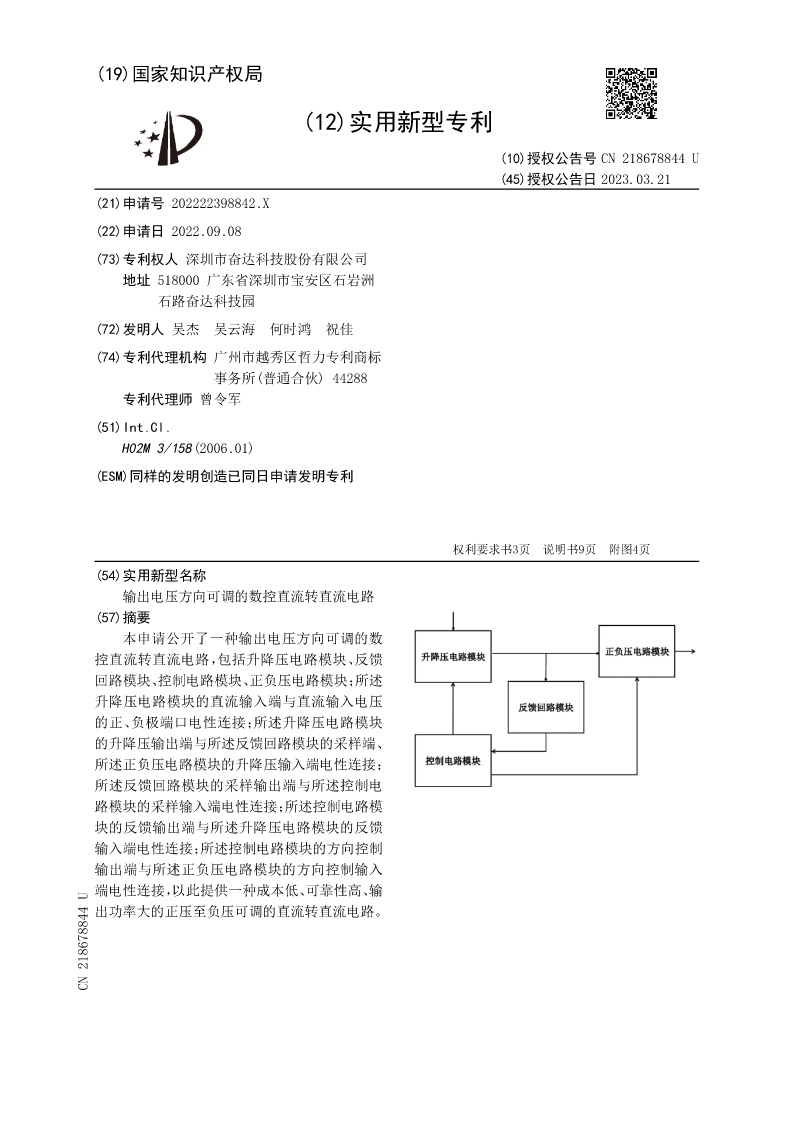

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218678844U
(45)授权公告日2023.03.21
(21)申请号202222398842.X
(22)申请日2022.09.08
(73)专利权人深圳市奋达科技股份有限公司
地址518000广东省深圳市宝安区石岩洲
石路奋达科技园
(72)发明人吴杰吴云海何时鸿祝佳
(74)专利代理机构广州市越秀区哲力专利商标
事务所(普通合伙)44288
专利代理师曾令军
(51)Int.Cl.
H02M3/158(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书3页说明书9页附图4页
(54)实用新型名称
输出电压方向可调的数控直流转直流电路
(57)摘要
本申请公开了一种输出电压方向可调的数
控直流转直流电路，包括升降压电路模块、反馈
回路模块、控制电路模块、正负压电路模块；所述
升降压电路模块的直流输入端与直流输入电压
的正、负极端口电性连接；所述升降压电路模块
的升降压输出端与所述反馈回路模块的采样端、
所述正负压电路模块的升降压输入端电性连接；
所述反馈回路模块的采样输出端与所述控制电
路模块的采样输入端电性连接；所述控制电路模
块的反馈输出端与所述升降压电路模块的反馈
输入端电性连接；所述控制电路模块的方向控制
输出端与所述正负压电路模块的方向控制输入
端电性连接，以此提供一种成本低、可靠性高、输
出功率大的正压至负压可调的直流转直流电路。
CN218678844U

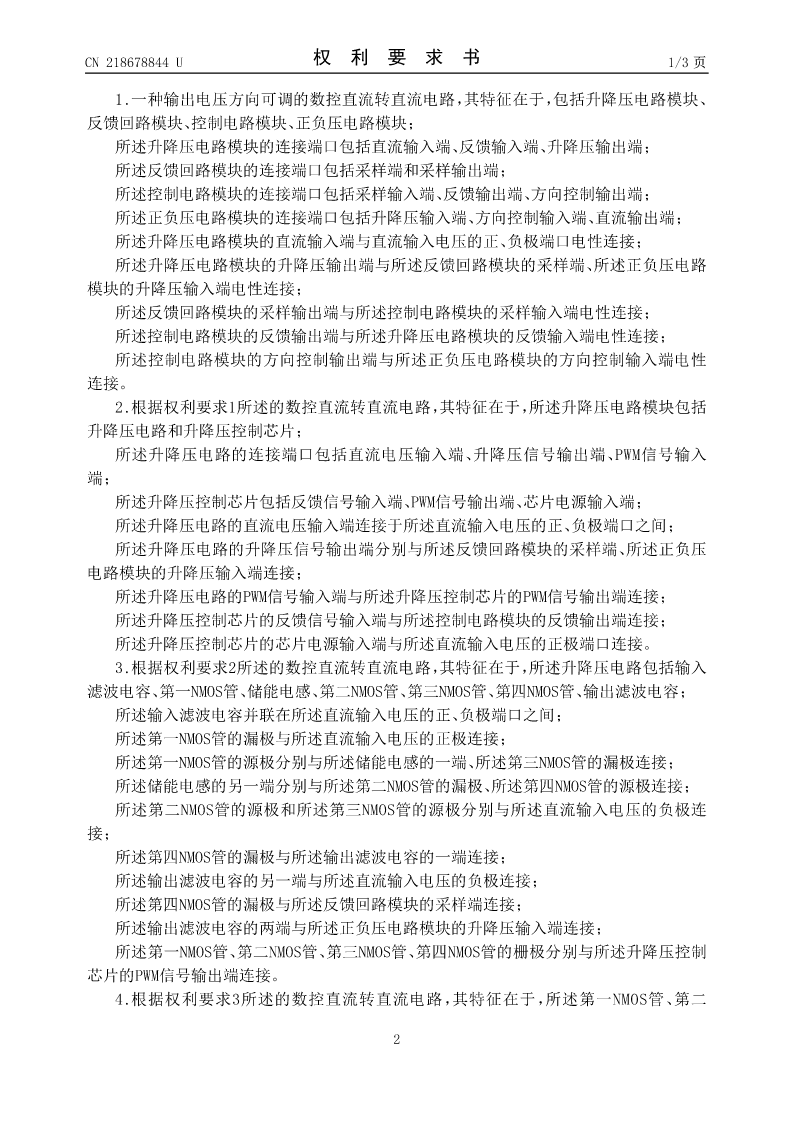

CN218678844U权利要求书1/3页

1.一种输出电压方向可调的数控直流转直流电路，其特征在于，包括升降压电路模块、
反馈回路模块、控制电路模块、正负压电路模块；
所述升降压电路模块的连接端口包括直流输入端、反馈输入端、升降压输出端；
所述反馈回路模块的连接端口包括采样端和采样输出端；
所述控制电路模块的连接端口包括采样输入端、反馈输出端、方向控制输出端；
所述正负压电路模块的连接端口包括升降压输入端、方向控制输入端、直流输出端；
所述升降压电路模块的直流输入端与直流输入电压的正、负极端口电性连接；
所述升降压电路模块的升降压输出端与所述反馈回路模块的采样端、所述正负压电路
模块的升降压输入端电性连接；
所述反馈回路模块的采样输出端与所述控制电路模块的采样输入端电性连接；
所述控制电路模块的反馈输出端与所述升降压电路模块的反馈输入端电性连接；
所述控制电路模块的方向控制输出端与所述正负压电路模块的方向控制输入端电性
连接。
2.根据权利要求1所述的数控直流转直流电路，其特征在于，所述升降压电路模块包括
升降压电路和升降压控制芯片；
所述升降压电路的连接端口包括直流电压输入端、升降压信号输出端、PWM信号输入
端；
所述升降压控制芯片包括反馈信号输入端、PWM信号输出端、芯片电源输入端；
所述升降压电路的直流电压输入端连接于所述直流输入电压的正、负极端口之间；
所述升降压电路的升降压信号输出端分别与所述反馈回路模块的采样端、所述正负压
电路模块的升降压输入端连接；
所述升降压电路的PWM信号输入端与所述升降压控制芯片的PWM信号输出端连接；
所述升降压控制芯片的反馈信号输入端与所述控制电路模块的反馈输出端连接；
所述升降压控制芯片的芯片电源输入端与所述直流输入电压的正极端口连接。
3.根据权利要求2所述的数控直流转直流电路，其特征在于，所述升降压电路包括输入
滤波电容、第一NMOS管、储能电感、第二NMOS管、第三NMOS管、第四NMOS管、输出滤波电容；
所述输入滤波电容并联在所述直流输入电压的正、负极端口之间；
所述第一NMOS管的漏极与所述直流输入电压的正极连接；
所述第一NMOS管的源极分别与所述储能电感的一端、所述第三NMOS管的漏极连接；
所述储能电感的另一端分别与所述第二NMOS管的漏极、所述第四NMOS管的源极连接；
所述第二NMOS管的源极和所述第三NMOS管的源极分别与所述直流输入电压的负极连
接；
所述第四NMOS管的漏极与所述输出滤波电容的一端连接；
所述输出滤波电容的另一端与所述直流输入电压的负极连接；
所述第四NMOS管的漏极与所述反馈回路模块的采样端连接；
所述输出滤波电容的两端与所述正负压电路模块的升降压输入端连接；
所述第一NMOS管、第二NMOS管、第三NMOS管、第四NMOS管的栅极分别与所述升降压控制
芯片的PWM信号输出端连接。
4.根据权利要求3所述的数控直流转直流电路，其特征在于，所述第一NMOS管、第二

2

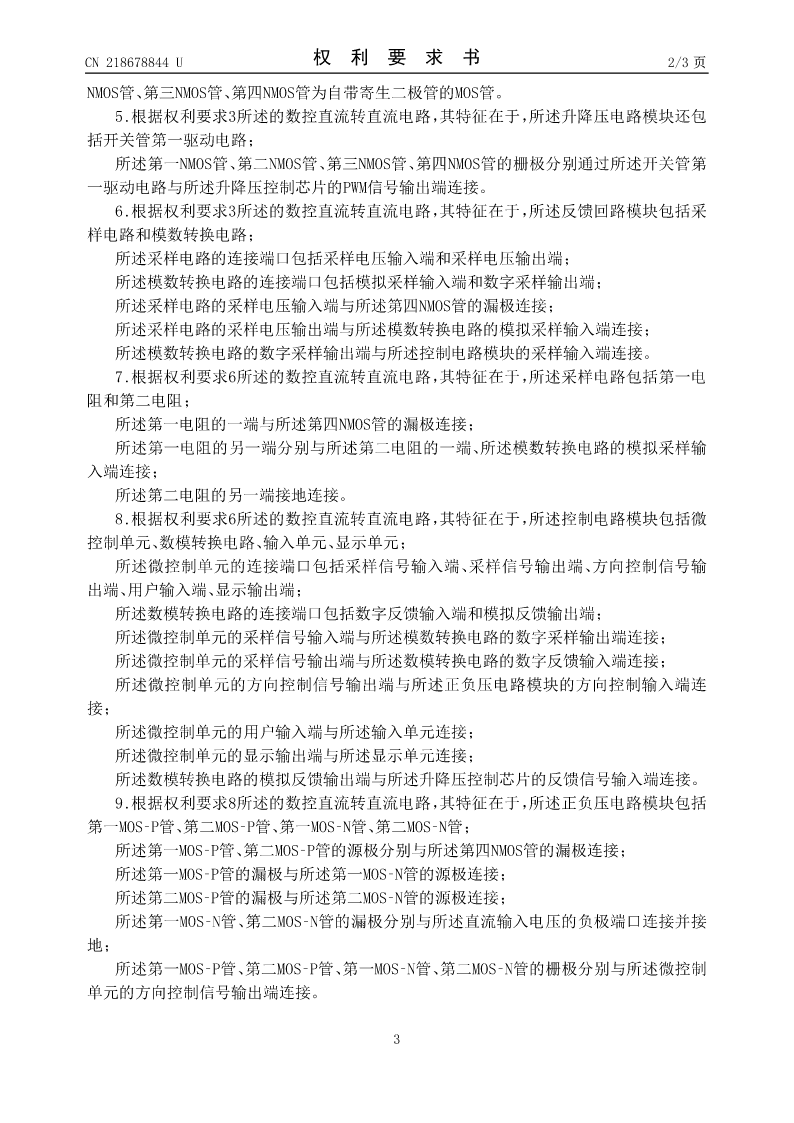

CN218678844U权利要求书2/3页
NMOS管、第三NMOS管、第四NMOS管为自带寄生二极管的MOS管。
5.根据权利要求3所述的数控直流转直流电路，其特征在于，所述升降压电路模块
