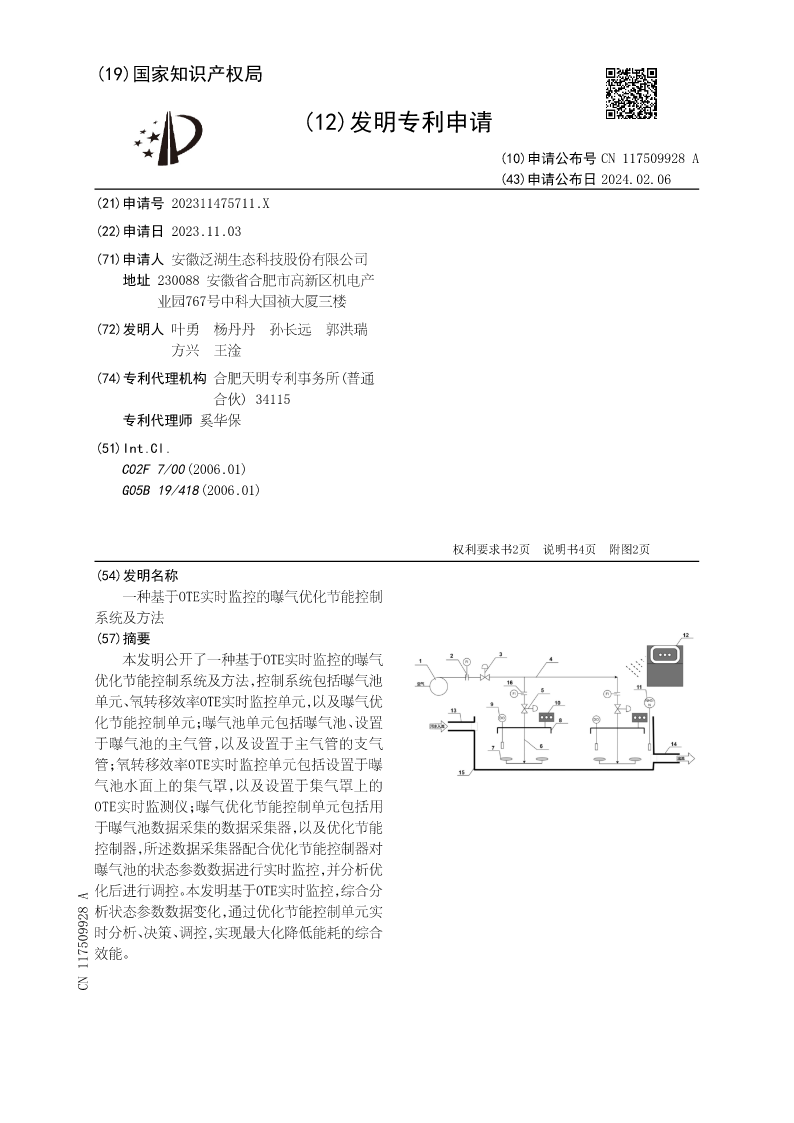

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117509928A
(43)申请公布日2024.02.06
(21)申请号202311475711.X
(22)申请日2023.11.03

(71)申请人安徽泛湖生态科技股份有限公司
地址230088安徽省合肥市高新区机电产
业园767号中科大国祯大厦三楼
(72)发明人叶勇杨丹丹孙长远郭洪瑞
方兴王淦
(74)专利代理机构合肥天明专利事务所(普通
合伙)34115
专利代理师奚华保
(51)Int.Cl.
C02F7/00(2006.01)
G05B19/418(2006.01)

权利要求书2页说明书4页附图2页
(54)发明名称
一种基于OTE实时监控的曝气优化节能控制
系统及方法
(57)摘要
本发明公开了一种基于OTE实时监控的曝气
优化节能控制系统及方法，控制系统包括曝气池
单元、氧转移效率OTE实时监控单元，以及曝气优
化节能控制单元；曝气池单元包括曝气池、设置
于曝气池的主气管，以及设置于主气管的支气
管；氧转移效率OTE实时监控单元包括设置于曝
气池水面上的集气罩，以及设置于集气罩上的
OTE实时监测仪；曝气优化节能控制单元包括用
于曝气池数据采集的数据采集器，以及优化节能
控制器，所述数据采集器配合优化节能控制器对
曝气池的状态参数数据进行实时监控，并分析优
化后进行调控。本发明基于OTE实时监控，综合分
析状态参数数据变化，通过优化节能控制单元实
时分析、决策、调控，实现最大化降低能耗的综合
效能。
CN117509928A

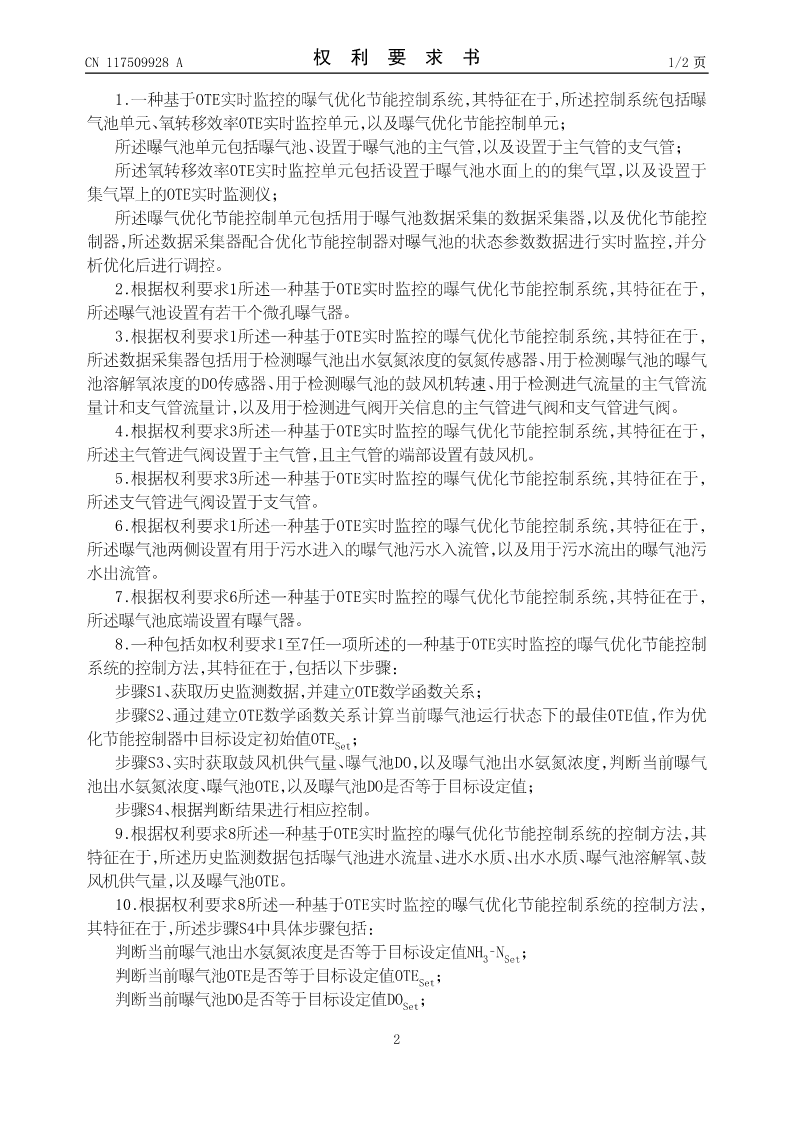

CN117509928A权利要求书1/2页

1.一种基于OTE实时监控的曝气优化节能控制系统，其特征在于，所述控制系统包括曝
气池单元、氧转移效率OTE实时监控单元，以及曝气优化节能控制单元；
所述曝气池单元包括曝气池、设置于曝气池的主气管，以及设置于主气管的支气管；
所述氧转移效率OTE实时监控单元包括设置于曝气池水面上的的集气罩，以及设置于
集气罩上的OTE实时监测仪；
所述曝气优化节能控制单元包括用于曝气池数据采集的数据采集器，以及优化节能控
制器，所述数据采集器配合优化节能控制器对曝气池的状态参数数据进行实时监控，并分
析优化后进行调控。
2.根据权利要求1所述一种基于OTE实时监控的曝气优化节能控制系统，其特征在于，
所述曝气池设置有若干个微孔曝气器。
3.根据权利要求1所述一种基于OTE实时监控的曝气优化节能控制系统，其特征在于，
所述数据采集器包括用于检测曝气池出水氨氮浓度的氨氮传感器、用于检测曝气池的曝气
池溶解氧浓度的DO传感器、用于检测曝气池的鼓风机转速、用于检测进气流量的主气管流
量计和支气管流量计，以及用于检测进气阀开关信息的主气管进气阀和支气管进气阀。
4.根据权利要求3所述一种基于OTE实时监控的曝气优化节能控制系统，其特征在于，
所述主气管进气阀设置于主气管，且主气管的端部设置有鼓风机。
5.根据权利要求3所述一种基于OTE实时监控的曝气优化节能控制系统，其特征在于，
所述支气管进气阀设置于支气管。
6.根据权利要求1所述一种基于OTE实时监控的曝气优化节能控制系统，其特征在于，
所述曝气池两侧设置有用于污水进入的曝气池污水入流管，以及用于污水流出的曝气池污
水出流管。
7.根据权利要求6所述一种基于OTE实时监控的曝气优化节能控制系统，其特征在于，
所述曝气池底端设置有曝气器。
8.一种包括如权利要求1至7任一项所述的一种基于OTE实时监控的曝气优化节能控制
系统的控制方法，其特征在于，包括以下步骤：
步骤S1、获取历史监测数据，并建立OTE数学函数关系；
步骤S2、通过建立OTE数学函数关系计算当前曝气池运行状态下的最佳OTE值，作为优

化节能控制器中目标设定初始值OTESet；
步骤S3、实时获取鼓风机供气量、曝气池DO，以及曝气池出水氨氮浓度，判断当前曝气
池出水氨氮浓度、曝气池OTE，以及曝气池DO是否等于目标设定值；
步骤S4、根据判断结果进行相应控制。
9.根据权利要求8所述一种基于OTE实时监控的曝气优化节能控制系统的控制方法，其
特征在于，所述历史监测数据包括曝气池进水流量、进水水质、出水水质、曝气池溶解氧、鼓
风机供气量，以及曝气池OTE。
10.根据权利要求8所述一种基于OTE实时监控的曝气优化节能控制系统的控制方法，
其特征在于，所述步骤S4中具体步骤包括：

判断当前曝气池出水氨氮浓度是否等于目标设定值NH3‑NSet；

判断当前曝气池OTE是否等于目标设定值OTESet；

判断当前曝气池DO是否等于目标设定值DOSet；

2

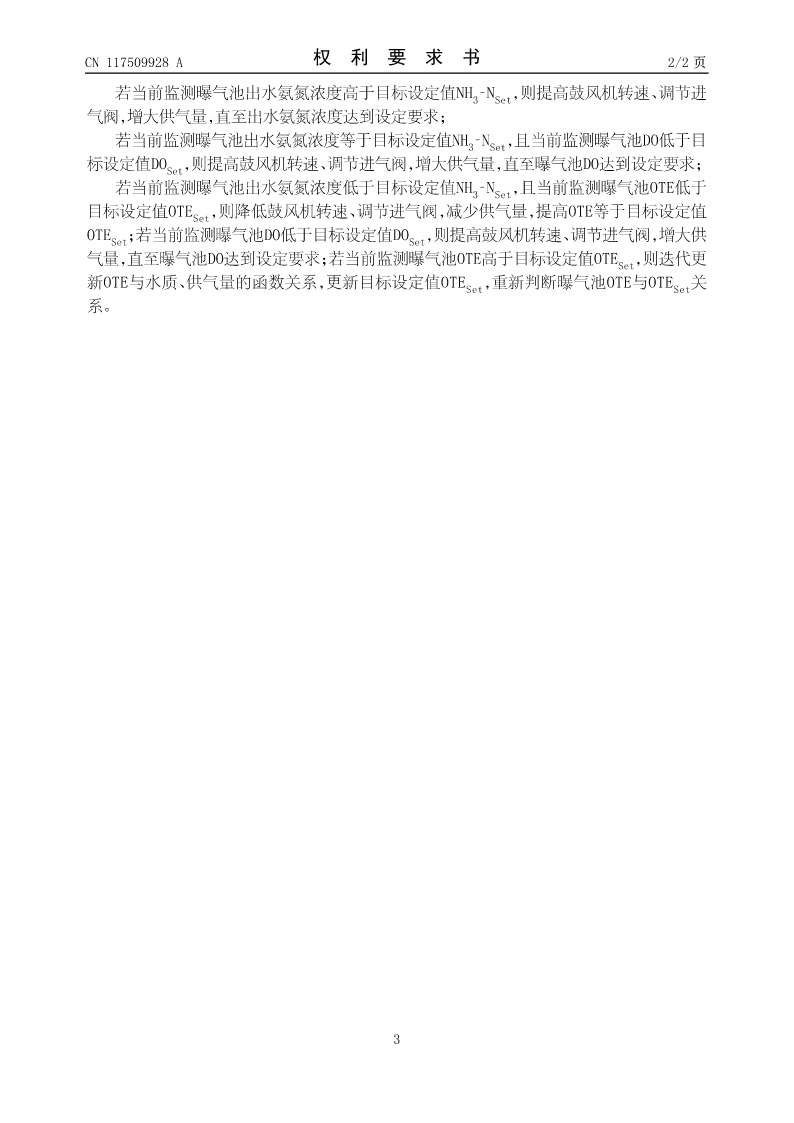

CN117509928A权利要求书2/2页

若当前监测曝气池出水氨氮浓度高于目标设定值NH3‑NSet，则提
